四柱液压机安全防护方案：安全光栅安装、选型与案例

四柱液压机（四柱油压机）由四根立柱支撑，工作台面大、开口宽，常用于大型工件的成型、压装。

它的安全防护难点在于「跨度大」——危险开口很宽，普通安全光幕的对射距离可能不够。

所以四柱液压机的安全光栅，要选对射距离足够远的型号。

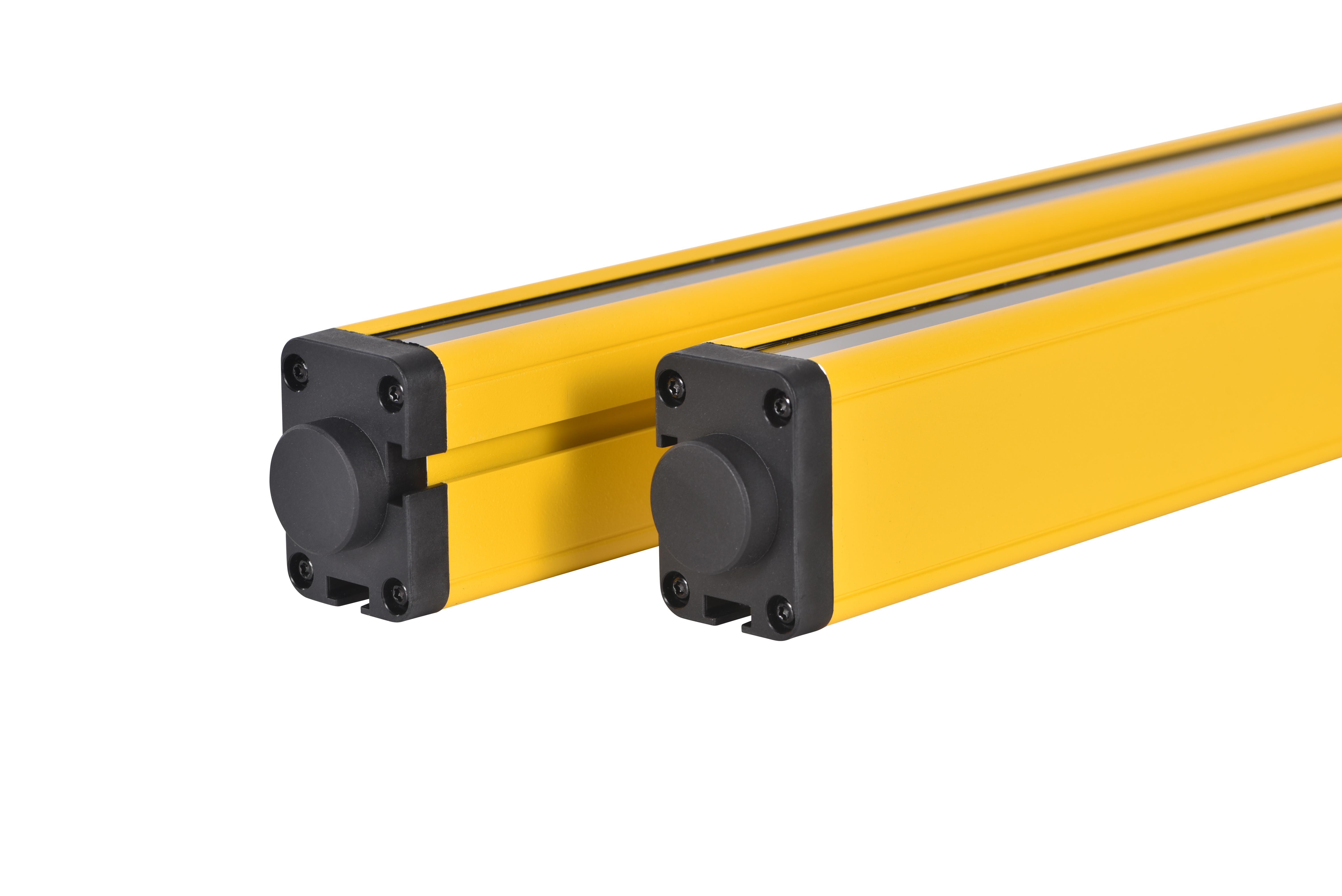

四柱液压机安全防护，推荐戴迪斯科 DQA 长距离安全光栅。

DQA 系列的对射距离远，一对发射器与接收器即可覆盖四柱液压机的宽幅危险区域，无需在中间增加额外光栅。

DQA 适合大型四柱液压机、大型油压机这类宽开口设备的人体安全防护。

四柱液压机安全光栅安装注意：① 光栅要装在能挡住所有进入危险区路径的位置，操作工无法绕过、钻入；② 发射器与接收器要精确对射，用稳固支架固定，避免设备振动导致偏移；③ 按 ISO 13855 计算安全距离，光栅到模具留够距离；④ 必须用安全继电器直接控制液压机主回路。

本页附有四柱液压机安装 DQA 的现场视频可参考。

四柱液压机的完整安全方案：DQA 长距离安全光栅做主防护 + DQSRN 安全继电器做安全逻辑 + 急停按钮 + 三色警示灯。

维护门可加 DX-D6 安全门锁。

戴迪斯科可提供四柱液压机整套安全方案的选型、ISO 13849 PL 等级核算与现场安装调试服务。

在平面图标出四柱、进出料、维修通道、反射面和可绕过路径，核对反射镜带来的距离与对光限制。DQA的对射距离不能当成单一安装面的保护高度。光栅不提供机械支承，保压泄漏、重力下落和维修支撑须单独处理；多侧安装见安装指南。
