戴迪斯科 GDK 激光位移传感器｜30-250mm五档基准距离｜最高2μm分辨率｜三种输出制式｜国产替代
激光三角测量位移传感器：30/50/85/120/250mm 五档基准距离，2-75μm 分辨率，电流/电压/RS485 三种接口按需选
| 测量原理 | 激光三角测量，非接触式位移测量 |
| 基准距离 30mm 档 | 量程 ±4mm，分辨率 2μm |
| 基准距离 50mm 档 | 量程 ±10mm，分辨率 5μm |
| 基准距离 85mm 档 | 量程 ±20mm，分辨率 10μm |
| 基准距离 120mm 档 | 量程 ±60mm，分辨率 30μm |
| 基准距离 250mm 档 | 量程 ±150mm，分辨率 75μm |
GDK 系列 产品详解

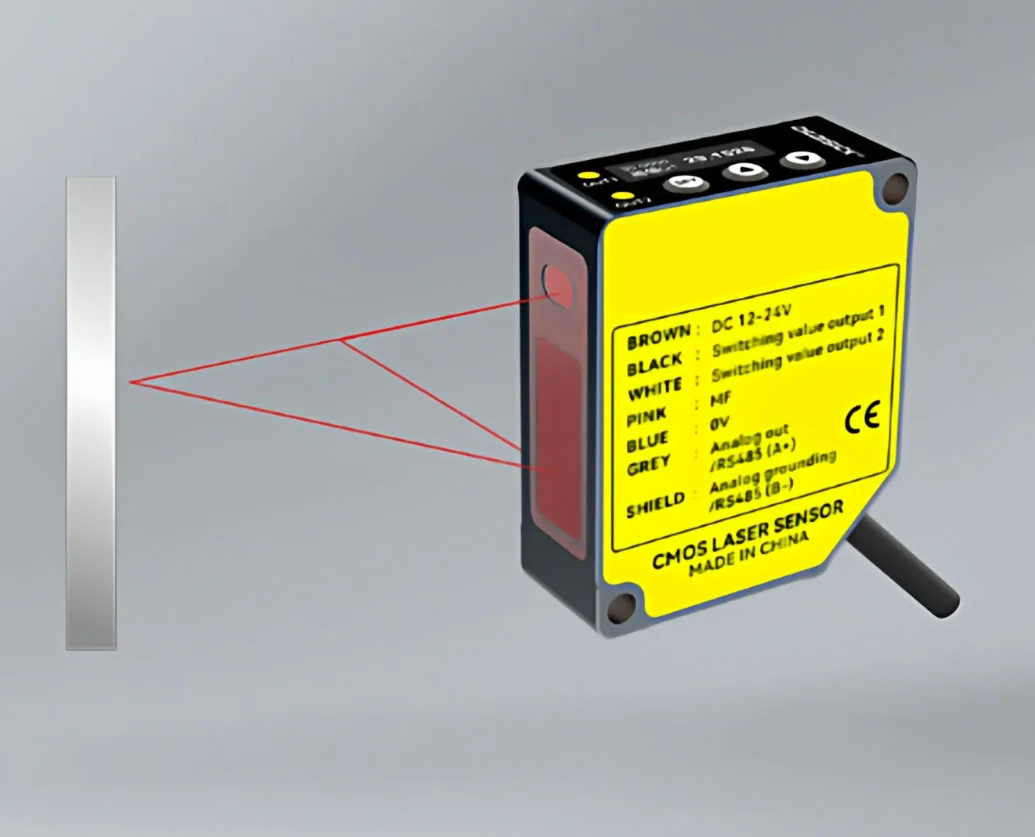

戴迪斯科 GDK 系列是基于激光三角测量原理的非接触式位移传感器：激光打在被测面上，通过接收光斑位置的变化连续解算出目标的位移量，输出的是连续变化的测量信号，而不是接近开关那种简单的通断。系列按基准距离分 30/50/85/120/250mm 五档，对应量程 ±4mm 到 ±150mm，分辨率从 2μm 到 75μm——30mm 档的 2μm 标称分辨率足以捕捉精密装配浮高、微形变趋势这类微小位移变化。 GDK 在选型上有两个实用的差异点。一是量程档位密：85mm、120mm、250mm 三个中间档补上了常规 30/50/100/200/400mm 之间的"中间地带"——安装距离刚好卡在两档之间时，选 GDK 能让目标落在量程中心附近，而三角测量传感器恰恰在量程中心区域工作最有利，选型余量更足。二是接口全按需选：GDK-① 4-20mA 电流型（负载 300Ω 以下）适合长线抗干扰传输，GDK-② 0-10V 电压型（输出阻抗 100Ω）直配主流 PLC 模拟量输入模块免调理，GDK-③ RS485 通信型数字直传；三种制式之外每台还带两路开关量输出（NPN/PNP，max.100mA/DC30V），测量进 PLC 的同时可直接输出阈值报警信号。全系每个型号均有 NPN 和 PNP 两种极性后缀，日系、欧系控制系统通吃。 共 5 档 × 2 制式 × 2 极性 = 20 个型号，广东佛山工厂直销，支持小批量试样，可开 13% 增值税专票。需要说明的是：本系列供电电压、响应时间、防护等级、激光等级等详细规格以工厂最新规格书为准，下单前请致电 4000-808-929 索取确认。
为什么选择 GDK 系列
30mm 档 2μm 标称分辨率
最细档分辨率 2μm，可连续监测精密装配浮高、微形变趋势等微小位移变化，产线上直接出数。
五档基准距离 30-250mm
30/50/85/120/250mm 五档，量程 ±4mm~±150mm，近测高分辨率、远测大范围，按安装距离对号入座。
85/120/250mm 中间档独有
本厂位移产品线中独有的三个中间量程档，安装距离卡在常规档位之间时也能让目标落在量程中心附近。
0-10V 电压输出直配 PLC
电压型 0-10V（输出阻抗 100Ω）是 PLC 模拟量输入模块常见满量程规格，不用改量程系数、不用加信号调理。
4-20mA 电流环抗干扰
电流型 4-20mA（负载 300Ω 以下）适合长距离布线场合，电流环比电压信号抗干扰能力更强。
RS485 通信型数字直传
RS485 型把测量值以数字量直接传给控制器，适合多点布线回传的系统集成场景。
自带两路开关量输出
模拟量/RS485 主输出之外另有两路开关量（NPN/PNP，max.100mA/DC30V），阈值报警不用外加比较器。
全系 NPN/PNP 双极性可选
每个型号均有 N（NPN）和 P（PNP）后缀，日系漏型与欧美源型 PLC 输入都能直配，不挑控制系统。
GDK 系列 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
测量性能
| 测量原理 | 激光三角测量，非接触式位移测量 |
| 基准距离 30mm 档 | 量程 ±4mm，分辨率 2μm |
| 基准距离 50mm 档 | 量程 ±10mm，分辨率 5μm |
| 基准距离 85mm 档 | 量程 ±20mm，分辨率 10μm |
| 基准距离 120mm 档 | 量程 ±60mm，分辨率 30μm |
| 基准距离 250mm 档 | 量程 ±150mm，分辨率 75μm |
输出与接口
| 输出制式 ①电流型 | 模拟电流 4-20mA，负载 300Ω 以下 |
| 输出制式 ②电压型 | 模拟电压 0-10V，输出阻抗 100Ω |
| 输出制式 ③通信型 | RS485 数字通信（-485 后缀型号） |
| 开关量输出 1/2 | 两路，NPN/PNP，max.100mA / DC30V |
| 输出极性 | 全系 NPN（N 后缀）/ PNP（P 后缀）双极性可选 |

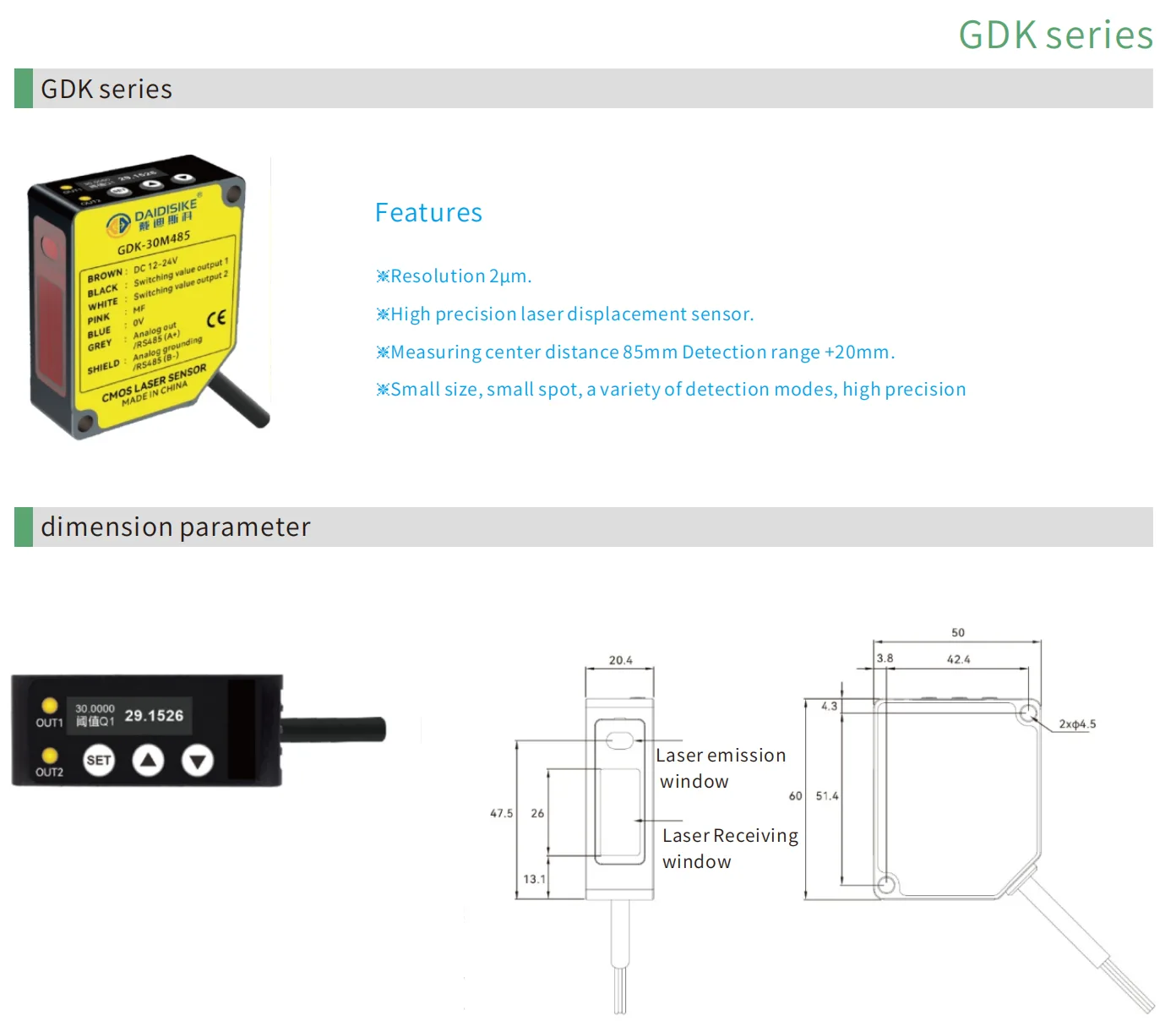

GDK 系列 标准选型对照表
GDK 型号 = GDK-{基准距离}{N/P}{M 或 -485}：N=NPN、P=PNP；M=模拟量输出型（4-20mA 电流或 0-10V 电压），-485=RS485 通信型。下单时注明所需模拟量制式（电流/电压）。
| 基准距离 | 量程 | 分辨率 | 模拟量输出型 | RS485 通信型 |
|---|---|---|---|---|
| 30mm | ±4mm | 2μm | GDK-30NM / GDK-30PM | GDK-30N-485 / GDK-30P-485 |
| 50mm | ±10mm | 5μm | GDK-50NM / GDK-50PM | GDK-50N-485 / GDK-50P-485 |
| 85mm | ±20mm | 10μm | GDK-85NM / GDK-85PM | GDK-85N-485 / GDK-85P-485 |
| 120mm | ±60mm | 30μm | GDK-120NM / GDK-120PM | GDK-120N-485 / GDK-120P-485 |
| 250mm | ±150mm | 75μm | GDK-250NM / GDK-250PM | GDK-250N-485 / GDK-250P-485 |
GDK 系列 典型应用行业
精密装配 / 微位移监测
30mm 档 2μm 分辨率连续监测装配浮高、间隙和微形变趋势，让"肉眼看不出"的位移变化在 PLC 里成为可记录的数据。
在线厚度 / 高度测量
模拟量输出接 PLC 做产线连续测厚、测高与 SPC 数据记录，非接触测量不划伤工件表面。
料位 / 液位监测
模拟量连续回传料位高度，两路开关量输出可另作阈值信号，一台传感器兼顾测量与报警。
中距离定位反馈
85/120/250mm 三个中间档专治"安装距离卡在常规档位之间"的工况，让目标落在量程中心附近获得更好的测量余量。
收放卷卷径监测
非接触原理适合旋转中的卷材直径实时监测，避免接触式测量对卷面的划擦。
PLC 连续数据采集
4-20mA/0-10V 模拟量或 RS485 数字量直接进标准 PLC 模块，不需要额外信号转换设备。
GDK 系列 技术原理与工作机制
GDK 系列 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 GDK 系列 | 进口同等级款 |
|---|---|---|
| 量程档位密度 | 30-250mm 五档，含 85/120/250mm 中间档，安装距离卡档时更好选 | 进口同类品牌档位多为常规间隔，跨档时需迁就安装距离 |
| 接口适配 | 4-20mA/0-10V/RS485 三制式独立选型，另带两路开关量，NPN/PNP 全系可选 | 进口同类品牌接口体系完整，但部分制式需搭配专用控制器成本较高 |
| 采购成本 | 佛山工厂直销，只为需要的接口付费，价格更具优势 | 进口同类品牌整套（传感器+控制器）采购成本较高 |
| 服务与交期 | 厂家直接技术支持，支持小批量试样，可开 13% 增值税专票 | 进口同类品牌渠道链路长，交期与技术响应周期较长 |
关于 GDK 系列 的常见问题
GDK 能替代进口同类激光位移传感器吗？
GDK、DK-G、LK-F 三个位移/测距系列怎么选？
电流型、电压型、RS485 型怎么选？
GDK 的 2μm 是精度吗？和重复精度什么关系？
两路开关量输出怎么用？能接 NPN 和 PNP 系统吗？
GDK 的供电电压、响应时间、防护等级是多少？
安装时目标应该放在量程的什么位置？
起订量多少？能开增值税专票吗？
同系列其他产品
DK-G 激光位移传感器｜485 通讯｜中文显示
RS485 Modbus 通讯 · 中文 OLED 显示 · 工业测距推荐
LK-F 高精度激光位移传感器｜±0.01mm 精密测量
±0.01mm 超高精度 · 精密测量专款 · 镜面 / 透明物体兼容
戴迪斯科 JNS-Q 接触式位移光栅传感器｜0.2μm高分辨率｜RS485组网255台｜三种测杆形态｜国产替代
光栅+莫尔条纹数字测量原理，分辨率最高 0.2μm、重复约 1μm——把三坐标室的精度搬到产线工位上

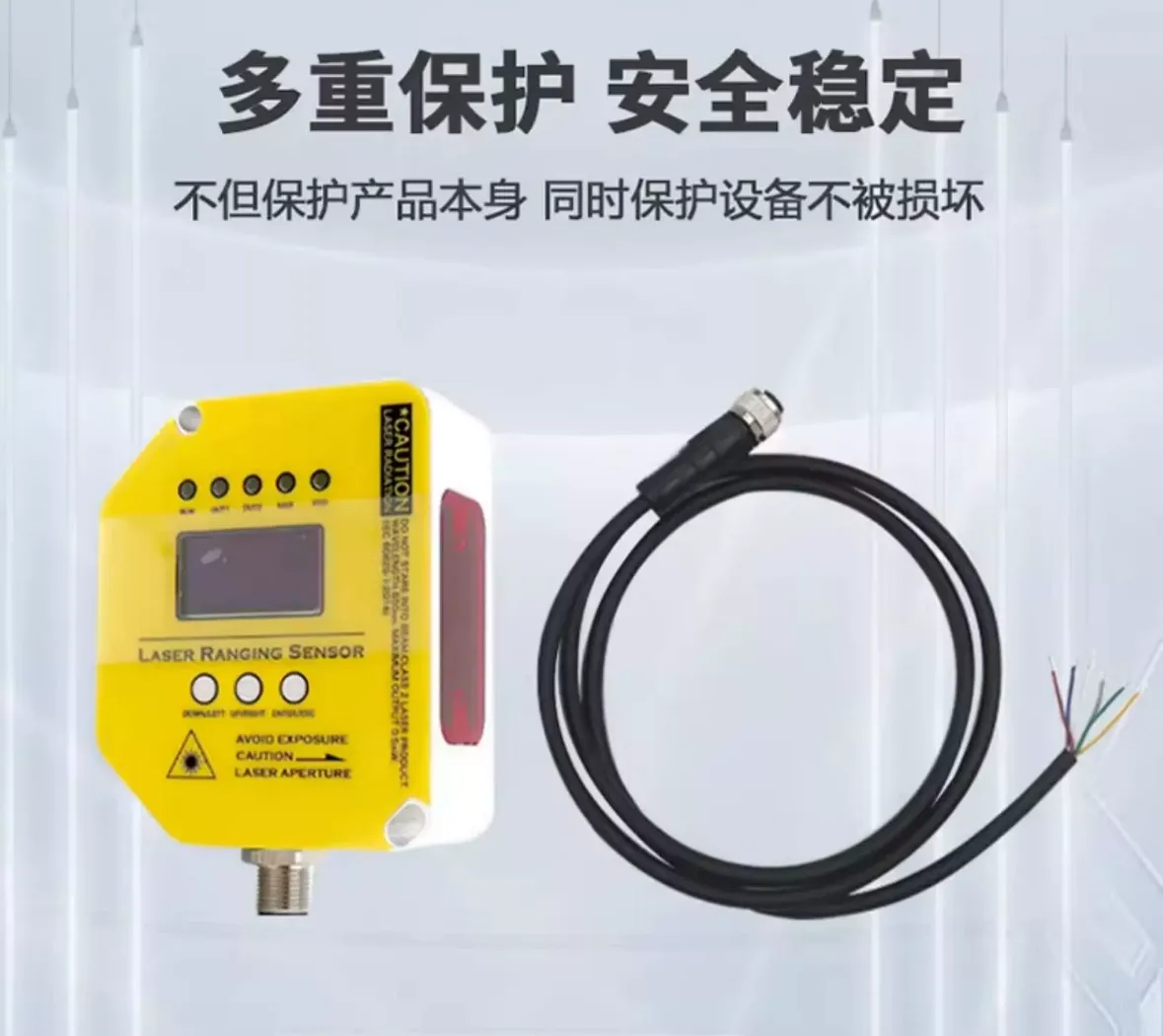

戴迪斯科 DSK-CG 远距离激光测距传感器｜1-80m七档量程｜毫米级精度｜56款一站选型｜国产替代
