戴迪斯科 DD-301/401/302/402 反射型导线引出光电开关｜5mm近距检测｜DC5-24V直连主板｜国产替代
5mm 近距反射检测、DC5-24V 宽压、卧式/立式+常开/常闭全型号——打印机和金融机具里的经济型嵌入式光电
| 检测方式 | 反射型(漫反射,检测被测物自身反射光) |

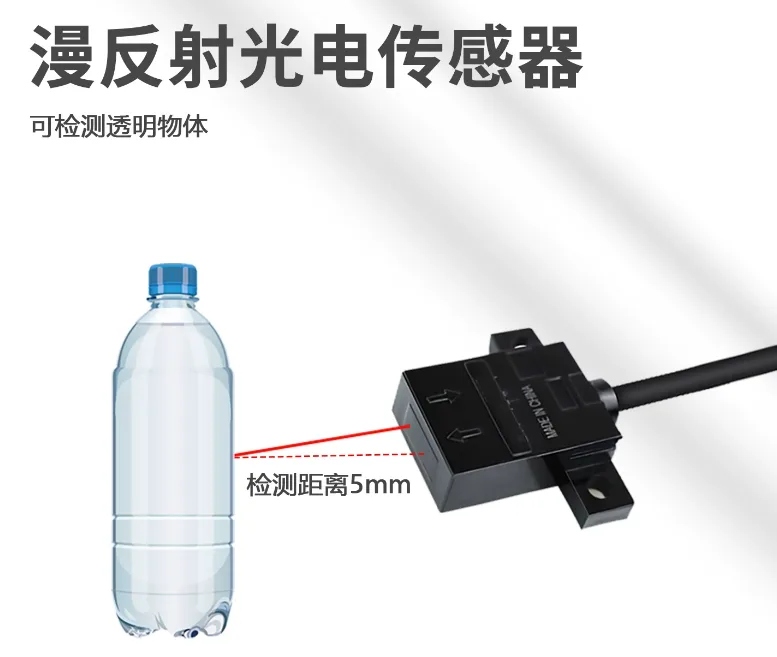

| 检测距离 | 5mm(反射率 90% 白纸标准目标) |
| 光源 | GaAs 红外 LED,940nm |
| 输出方式 | NPN(全系列) |
| 动作模式(DD-301/302) | 遮光时 ON(常闭 Dark-ON) |
| 动作模式(DD-401/402) | 入光时 ON(常开 Light-ON) |

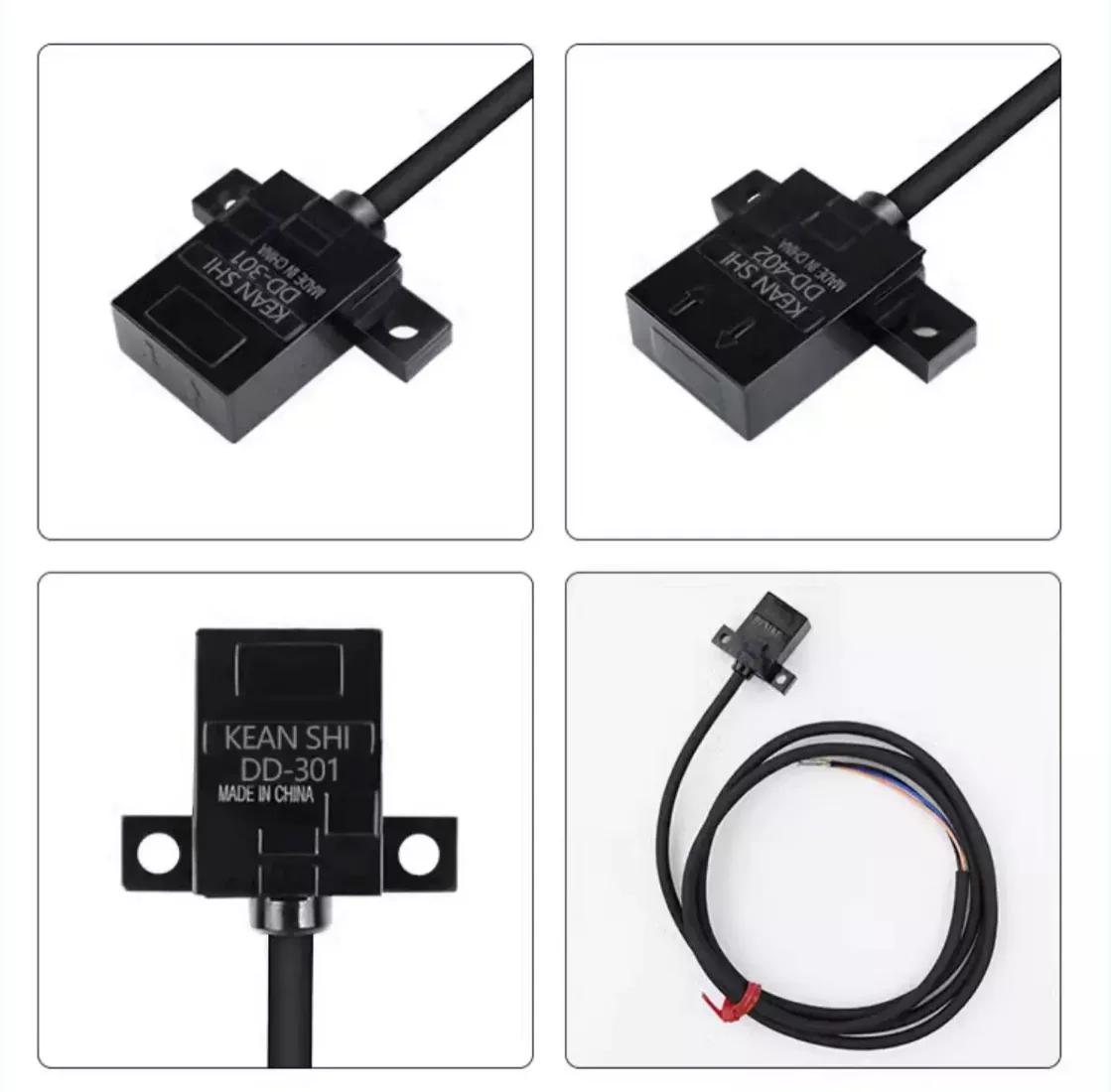

DD-301/401/302/402 产品详解
戴迪斯科 DD-301/401/302/402 是一个专为设备内部近距检测设计的反射型导线引出光电开关系列。它用 940nm GaAs 红外 LED 发光、接收被测物自身反射回来的光,不需要对面装反射板或接收器,对反射率 90% 的白纸标准目标检测距离 5mm——正好卡在打印机送纸口、金融机具走钞道、售货机卡槽这类"东西贴着传感器走"的工位上。响应频率 500Hz 以上,连续过纸、连续送料的计数节拍完全跟得上。 这个系列最省心的地方是"型号把方向和逻辑都配齐了":DD-301/401 为卧式(侧面检测)、DD-302/402 为立式(顶面检测),机构朝哪都有对应姿态,不用为传感器改结构;DD-401/402 入光时 ON(常开)、DD-301/302 遮光时 ON(常闭),控制逻辑正反都有现成型号,省掉外部反相电路。全系 NPN 输出,DC5-24V±10% 宽压供电——低至 5V 就能工作,单片机控制板可以直接取电直接接,不用再加电源变换,24V 的 PLC 系统同样通用。 导线直接从本体引出,焊接或压端子都方便,是 OEM 设备批量装配的经济型方案。注意防护等级为 IP50,只防尘不防水,请用在设备内部干燥环境。广东佛山工厂直销,支持小批量试样与批量供货,可开 13% 增值税专票;本品为通用检测元件,不用于人身安全防护。
为什么选择 DD-301/401/302/402

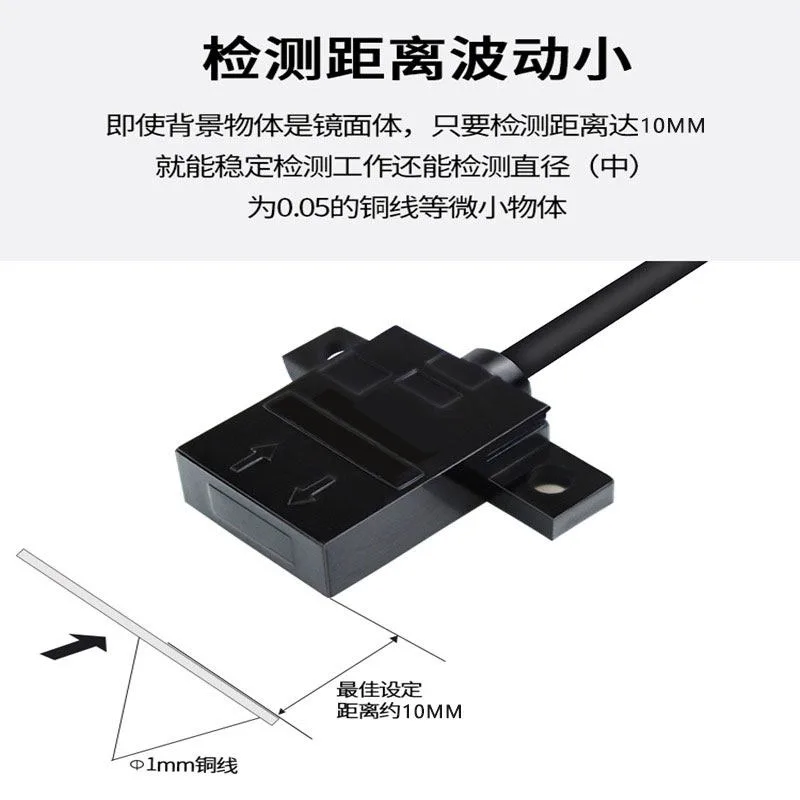

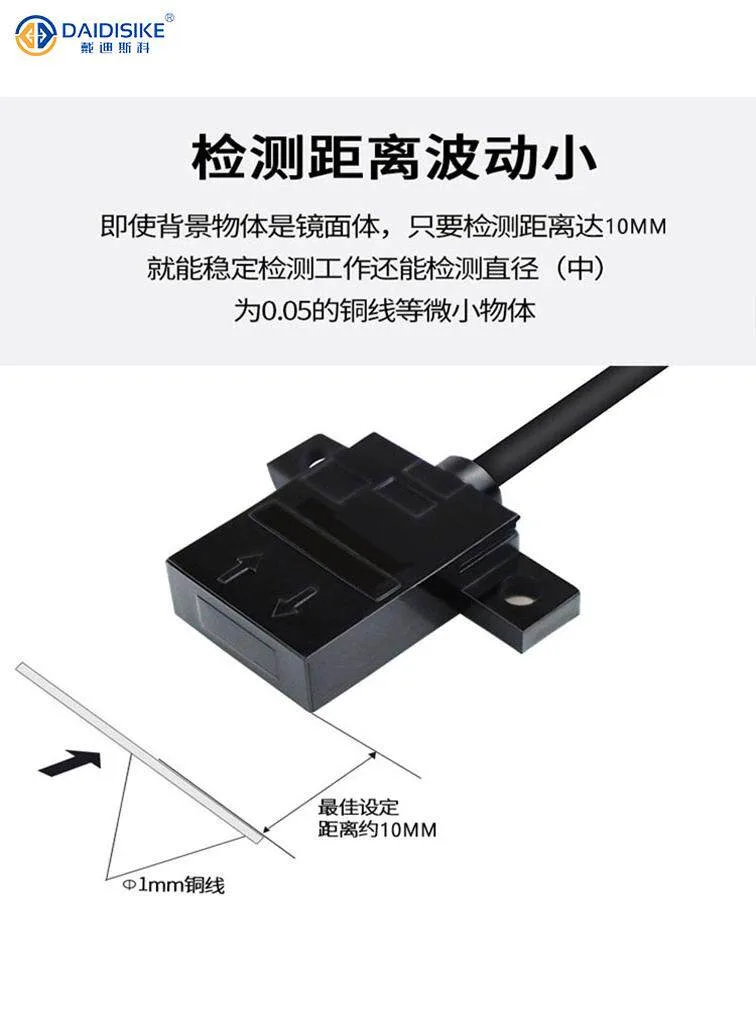

5mm 近距反射检测
对 90% 反射率白纸标准目标检测距离 5mm,专为纸张、卡片、小零件贴近通过的工位设计,无需反射板。
DC5-24V 宽压直连主板
低至 5V 即可工作,单片机/控制板级系统直接取电直接用;24V 工业电源同样通吃,一个型号覆盖板级与 PLC 设备。

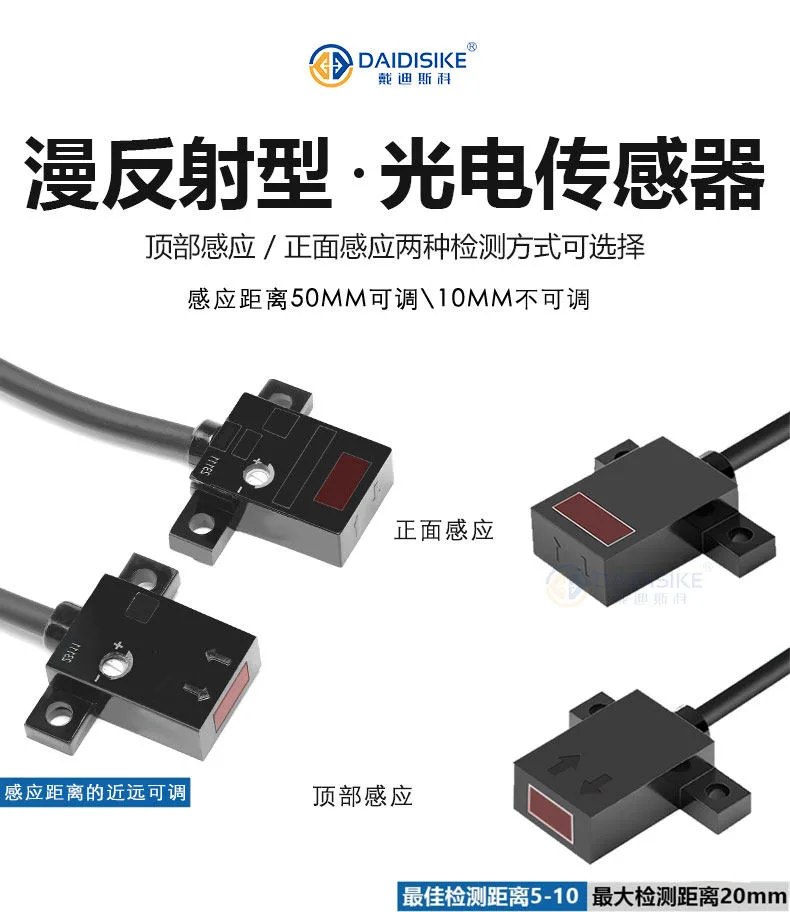

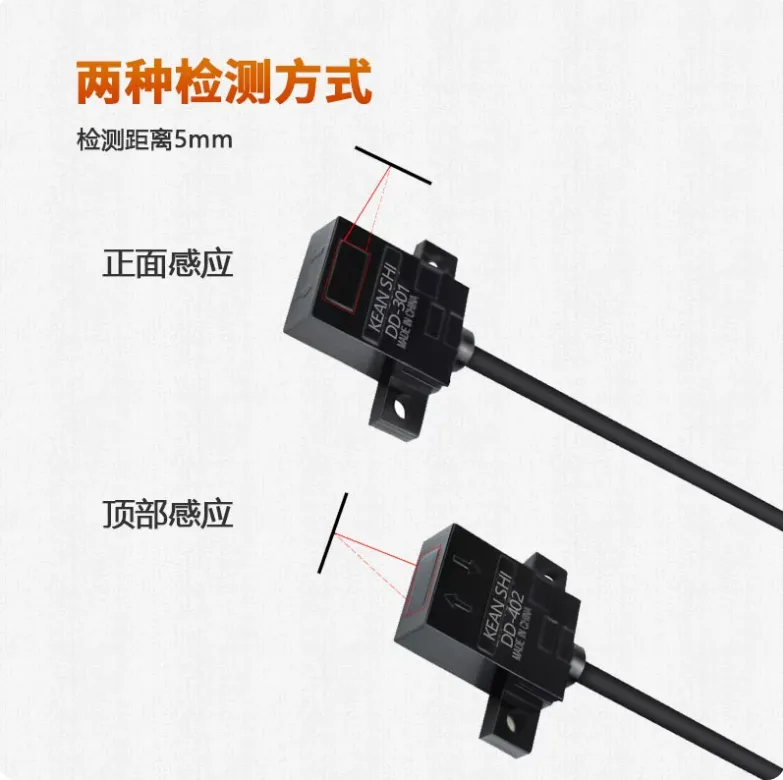

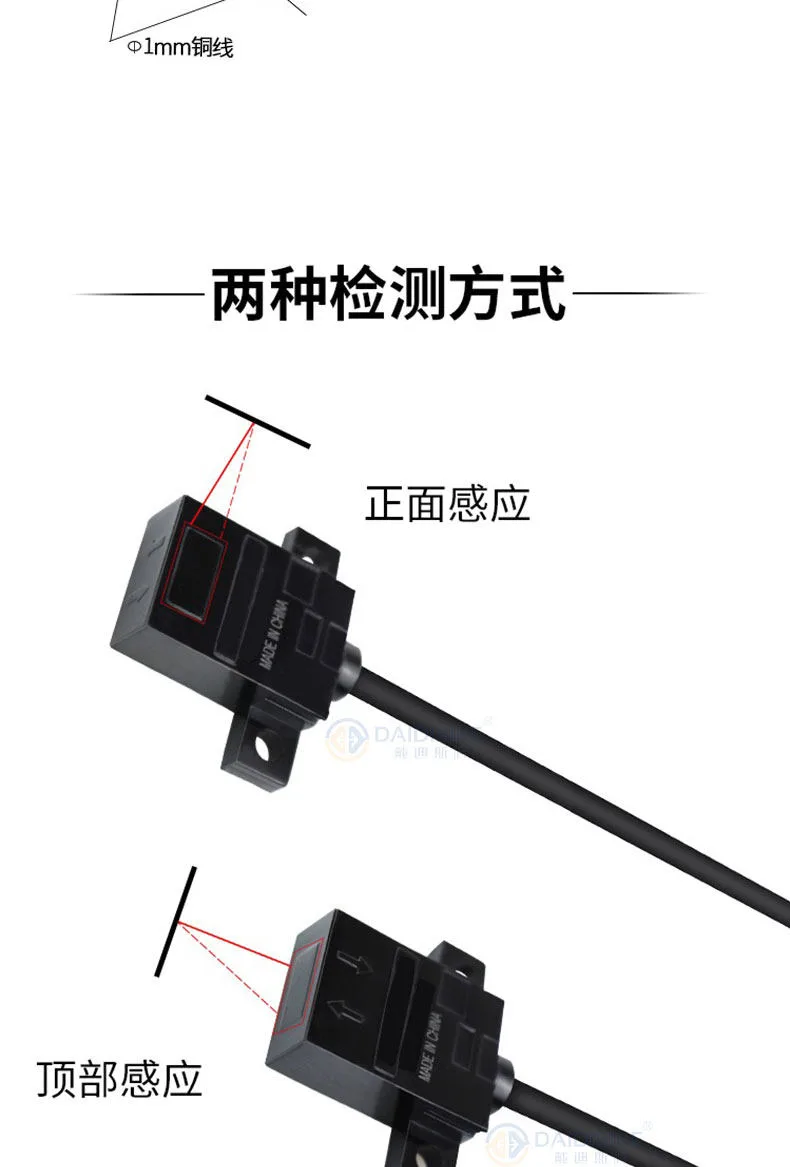

卧式/立式两种朝向
DD-301/401 卧式侧面检测、DD-302/402 立式顶面检测,设备内部空间朝哪都有对应型号,不用为传感器姿态改机构。
常开/常闭逻辑配齐
DD-401/402 入光时 ON(Light-ON 常开),DD-301/302 遮光时 ON(Dark-ON 常闭),控制逻辑正反都有现成型号,免外部反相。
500Hz 以上响应频率
连续送纸、送料等高频通过检测不丢件,适合计数类应用。

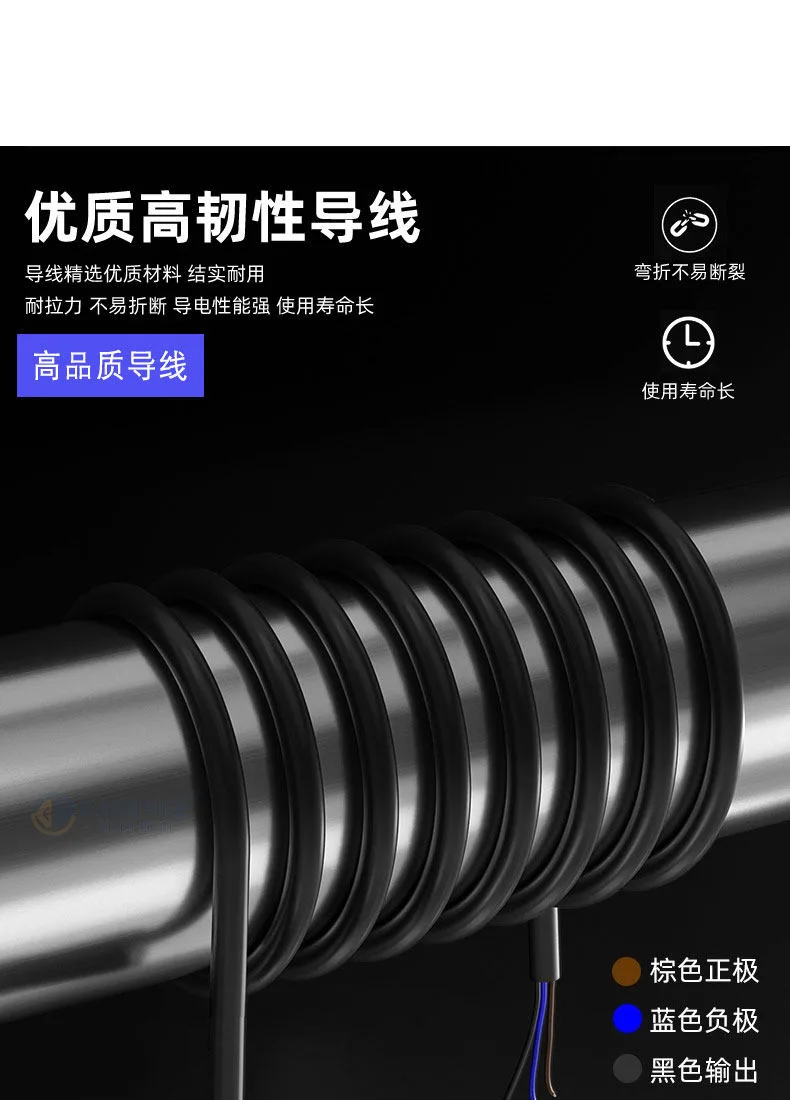

导线直出好装配
引线直接从本体引出,焊接或接端子均可,批量装配效率高,是 OEM 嵌入式检测的经济型选择。
940nm GaAs 红外光源
红外 LED 光源结构简单、寿命长,对纸张、卡片等常见目标反射检测稳定。

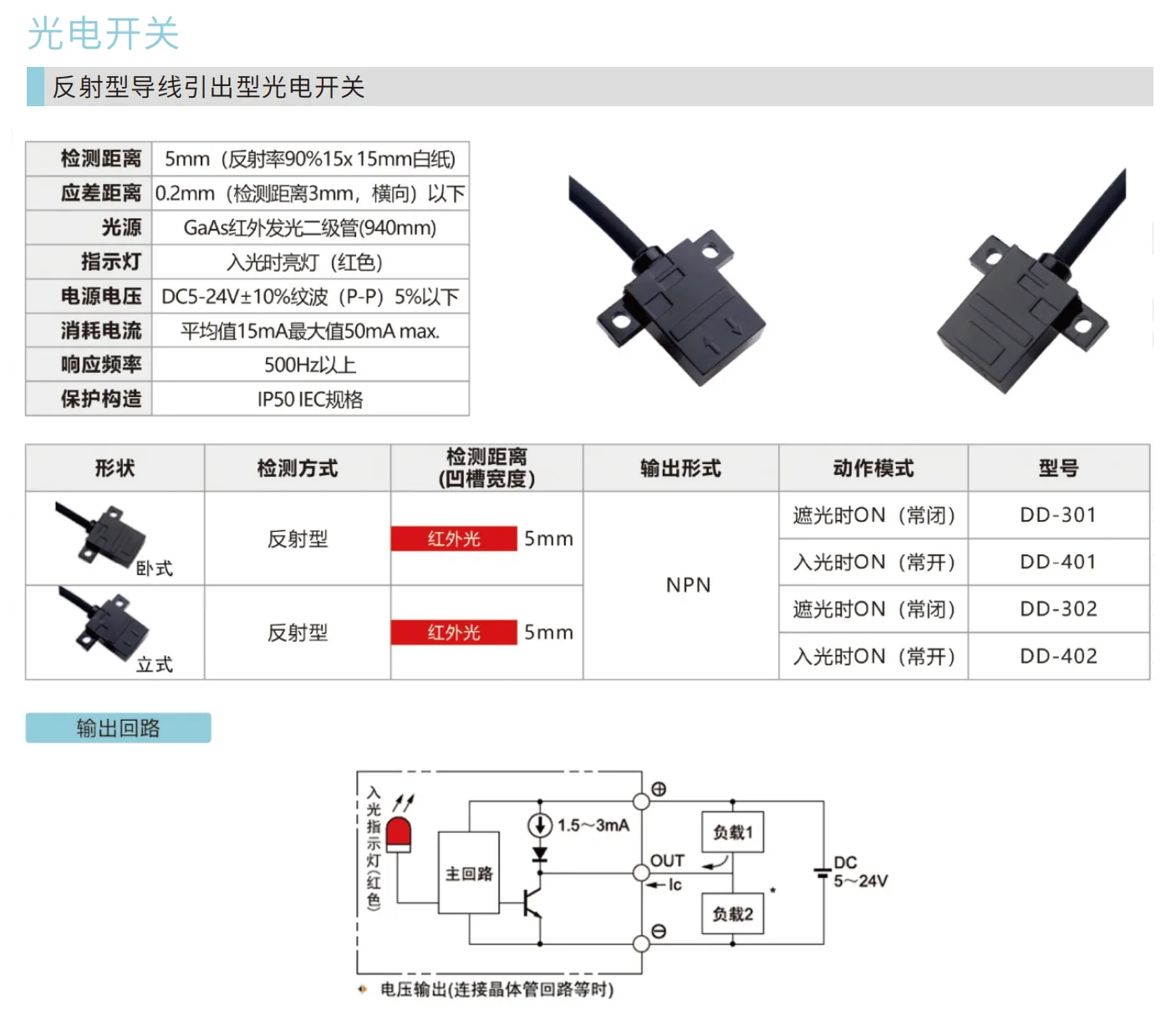

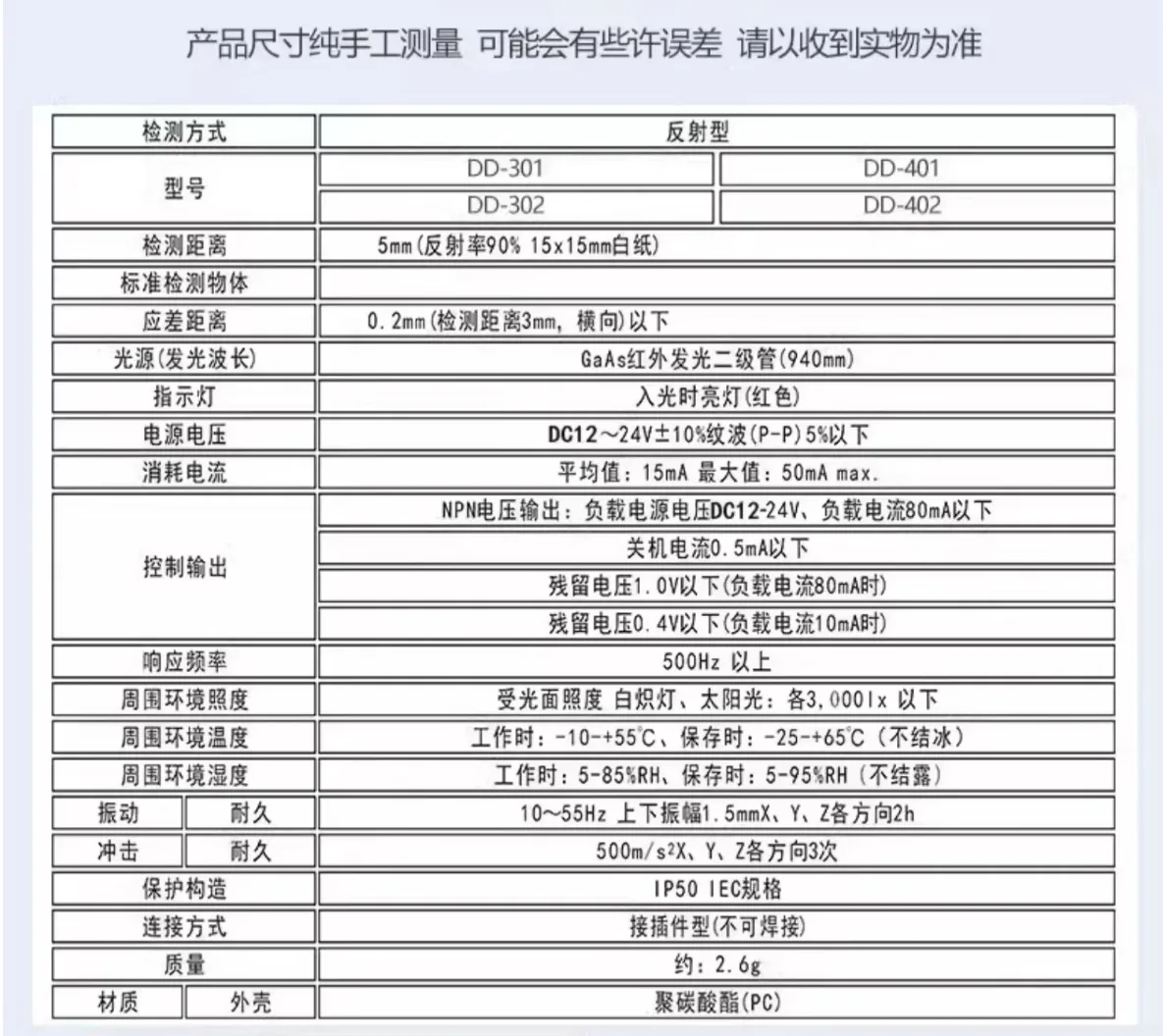

DD-301/401/302/402 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
光学参数
| 检测方式 | 反射型(漫反射,检测被测物自身反射光) |
| 检测距离 | 5mm(反射率 90% 白纸标准目标) |
| 光源 | GaAs 红外 LED,940nm |
电气参数
| 输出方式 | NPN(全系列) |
| 动作模式(DD-301/302) | 遮光时 ON(常闭 Dark-ON) |
| 动作模式(DD-401/402) | 入光时 ON(常开 Light-ON) |
| 工作电压 | DC5-24V ±10% |
| 响应频率 | 500Hz 以上 |
机械与环境

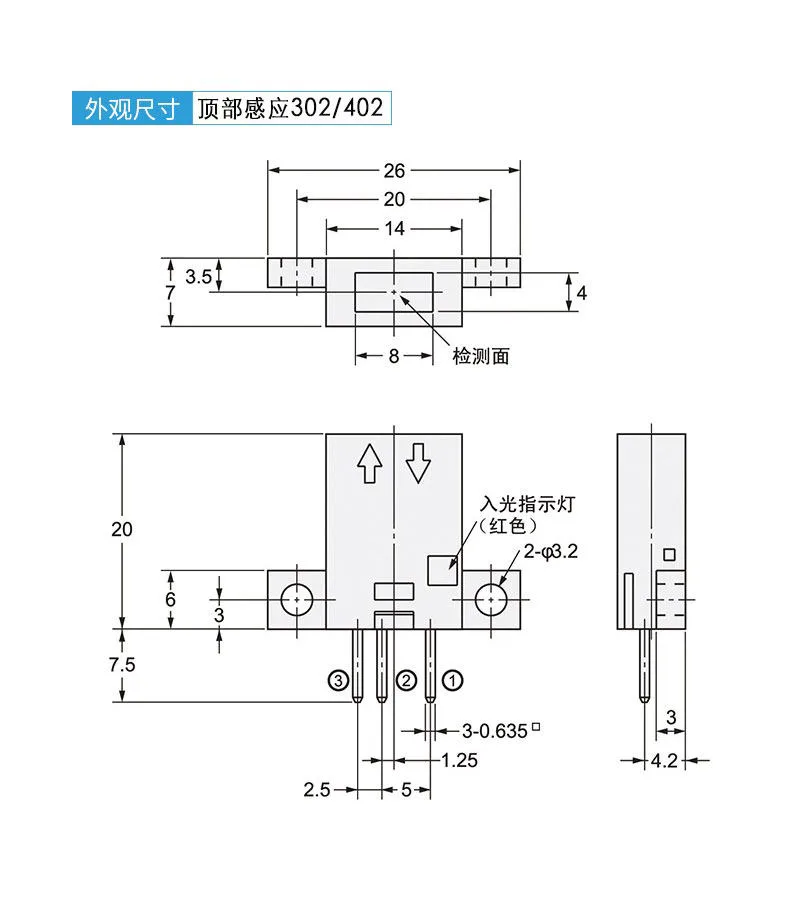

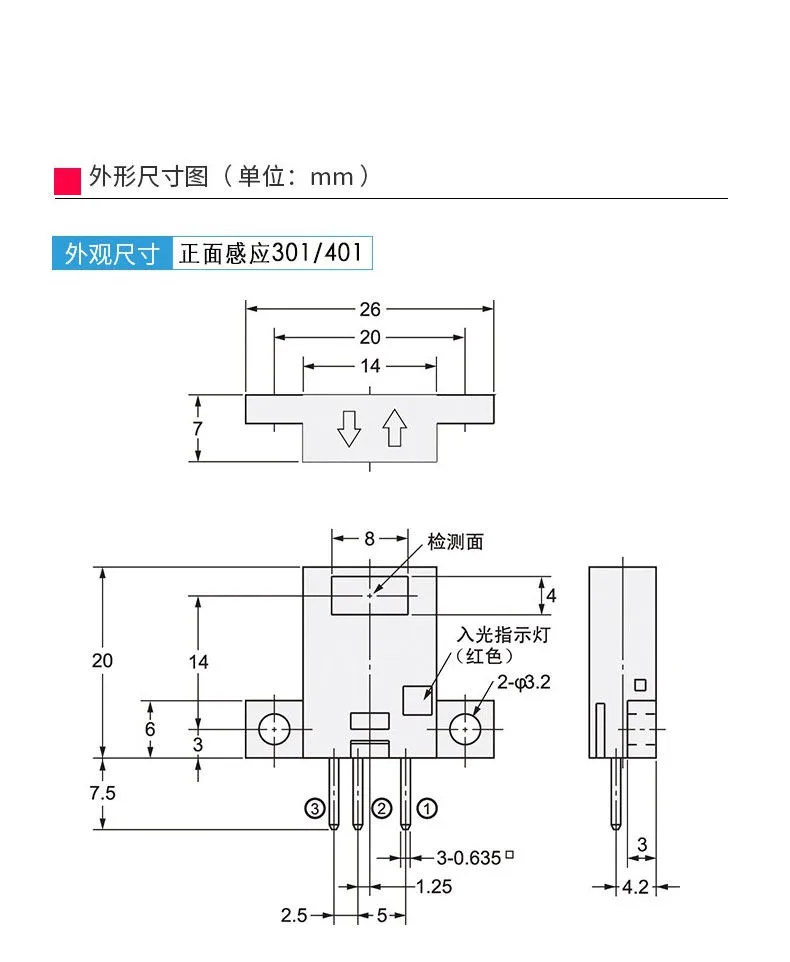

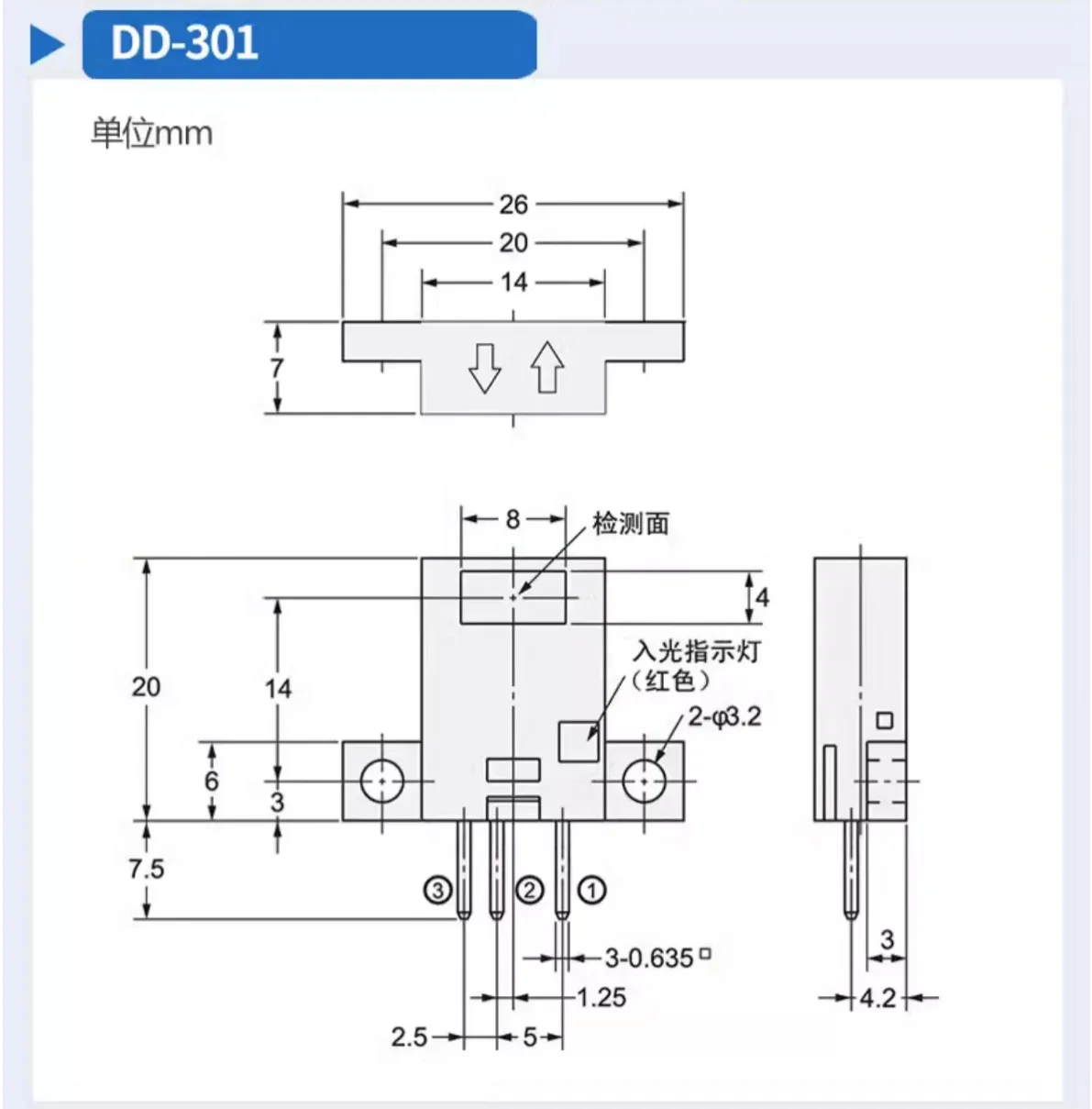

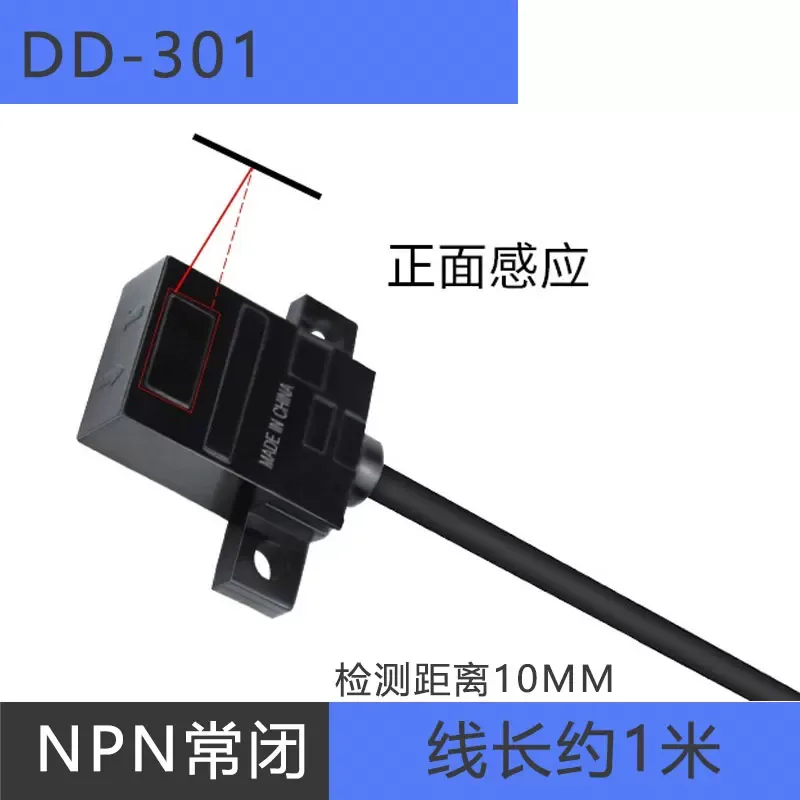

| 外形(DD-301/401) | 卧式(侧面检测方向) |

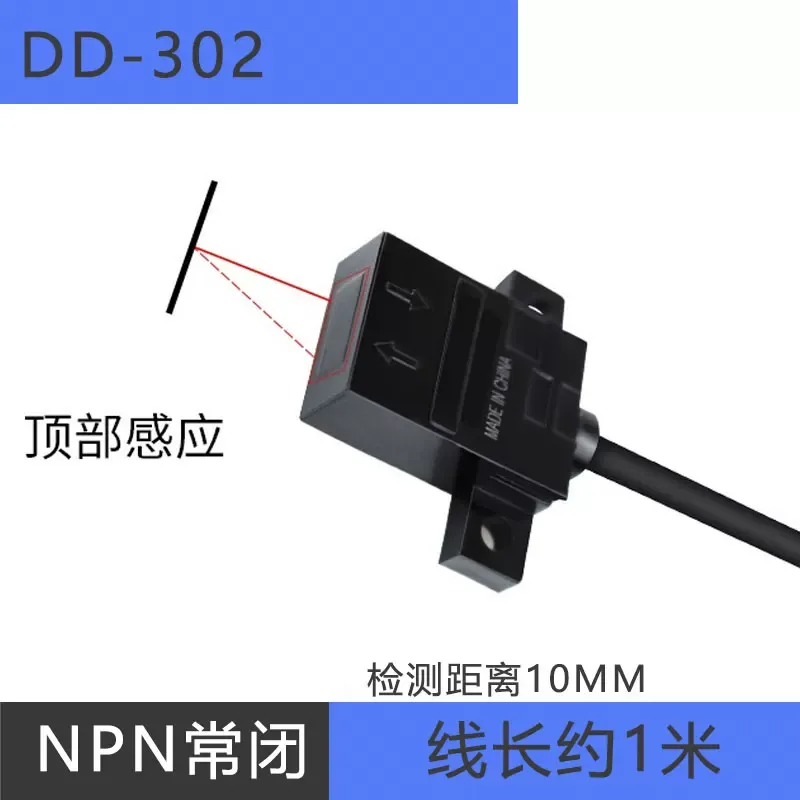

| 外形(DD-302/402) | 立式(顶面检测方向) |

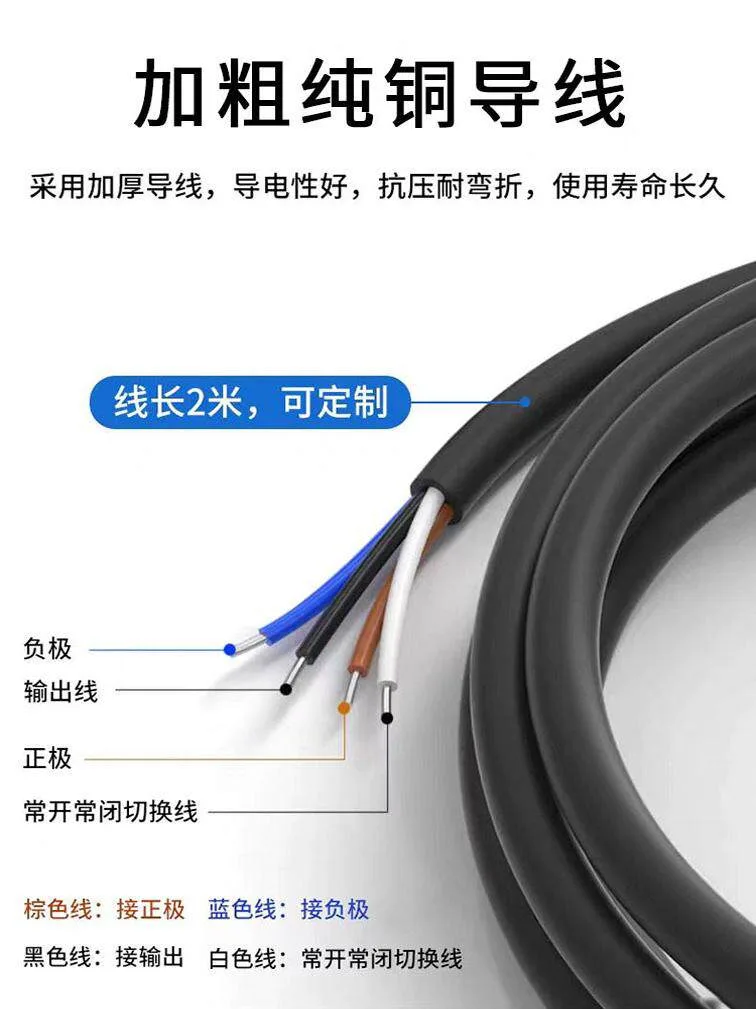

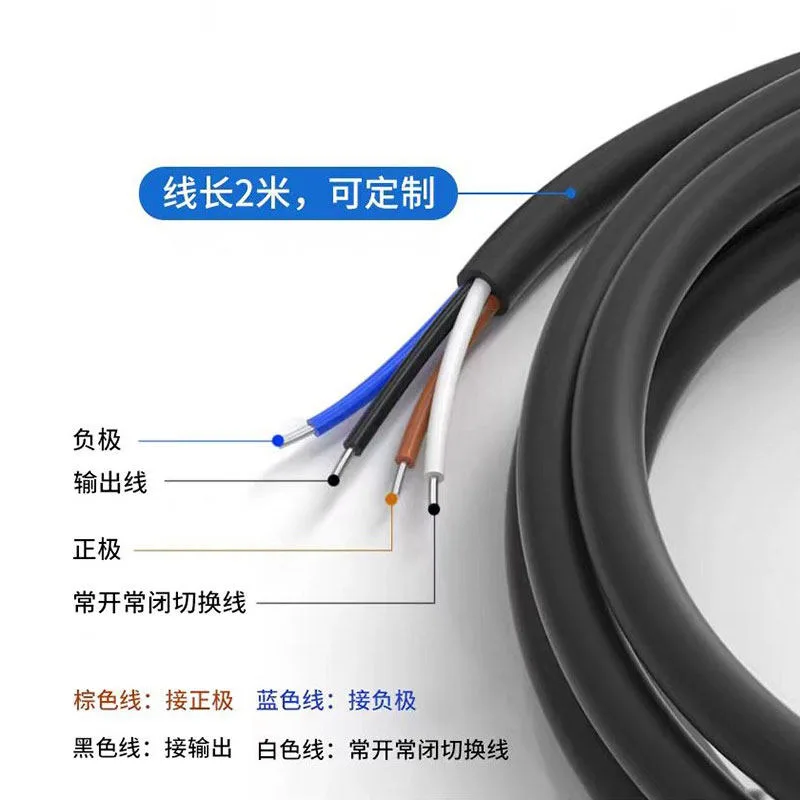

| 引出方式 | 导线引出型(直出线,焊接/端子连接) |
| 防护等级 | IP50(防尘,不防水) |
| 适用环境 | 设备内部干燥环境 |
型号构成
| 标准型号 | DD-301 / DD-401 / DD-302 / DD-402 |

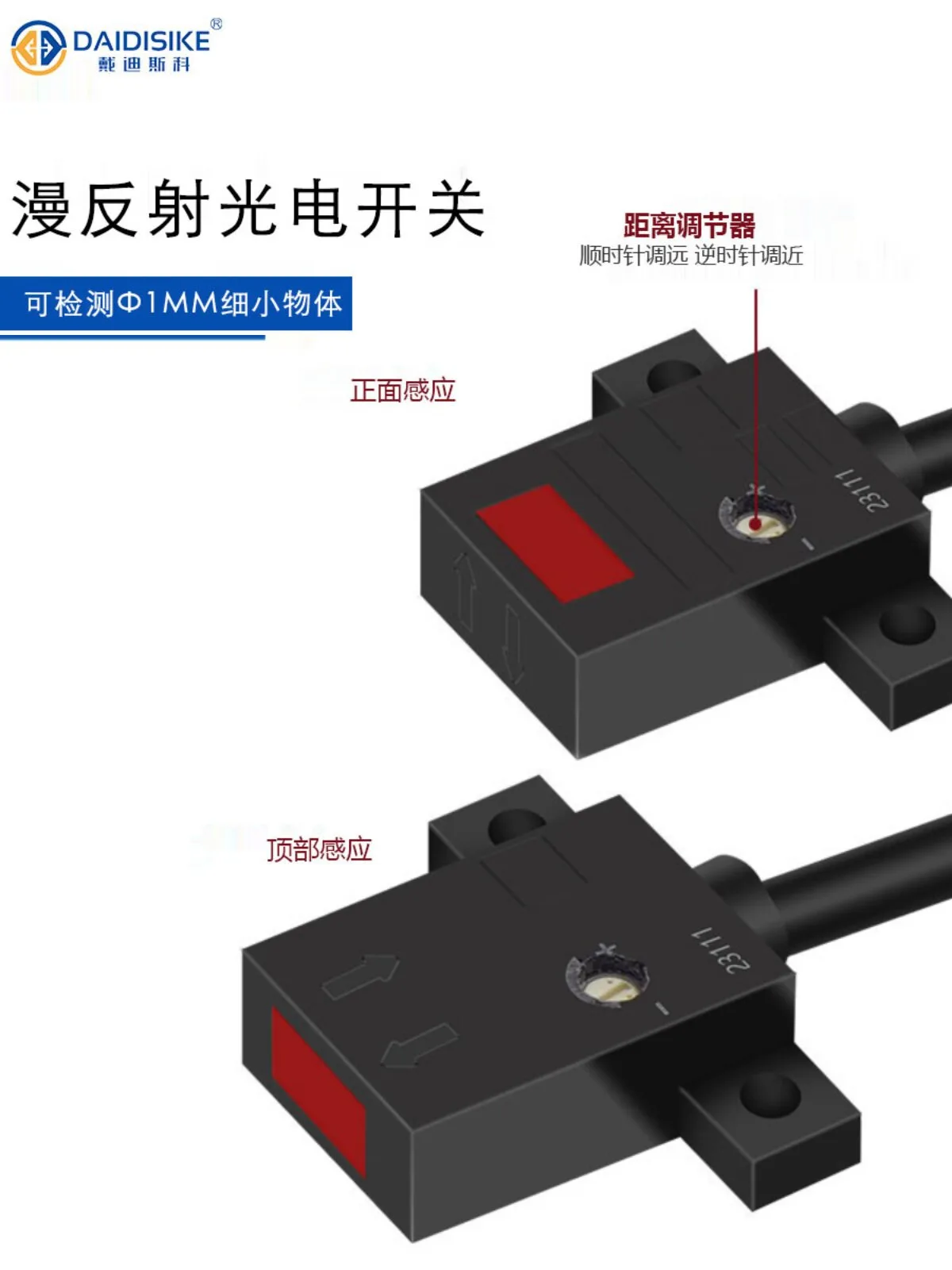

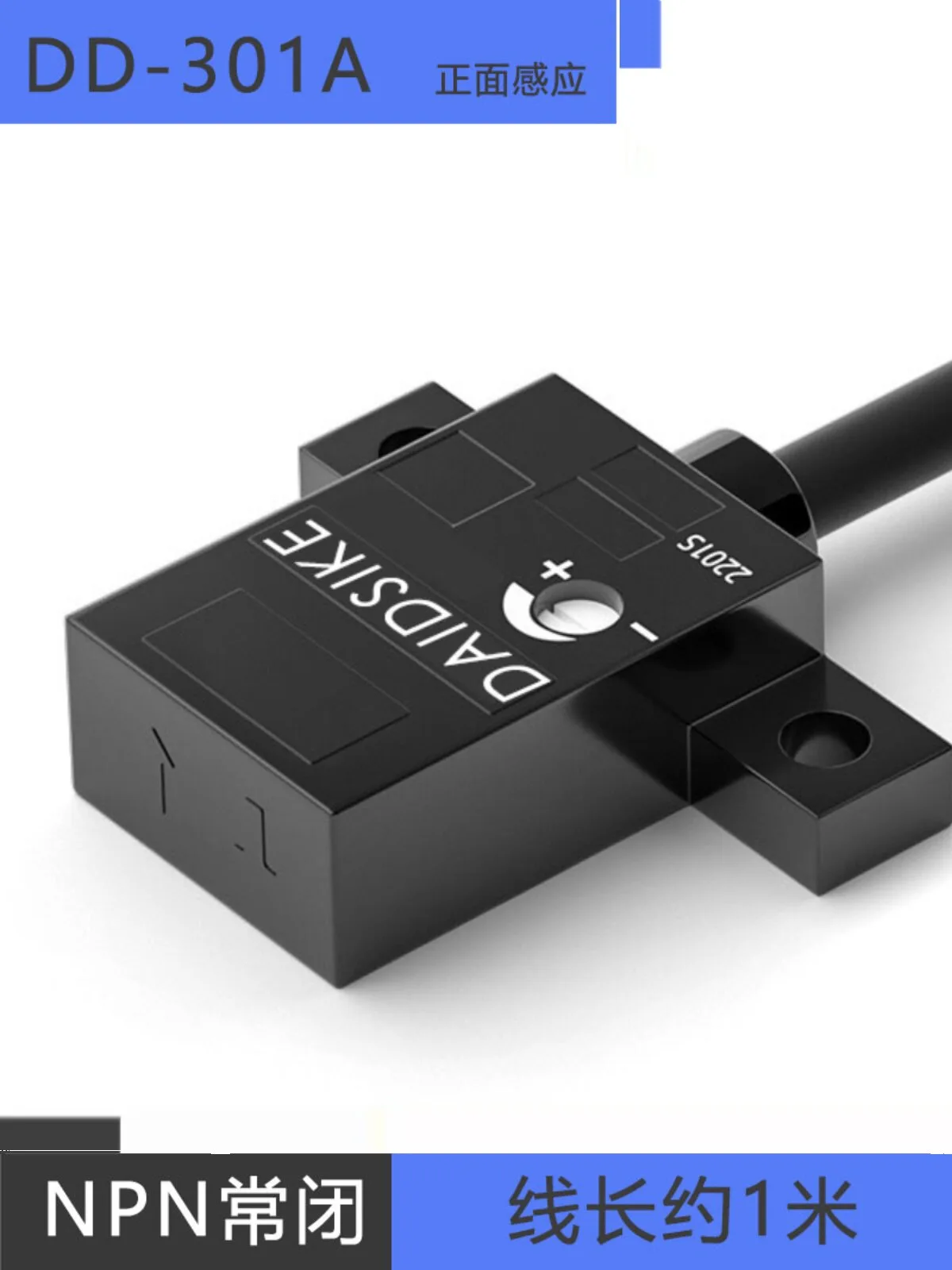

| 派生型号 | DD-301A / DD-401A / DD-302B / DD-402B |

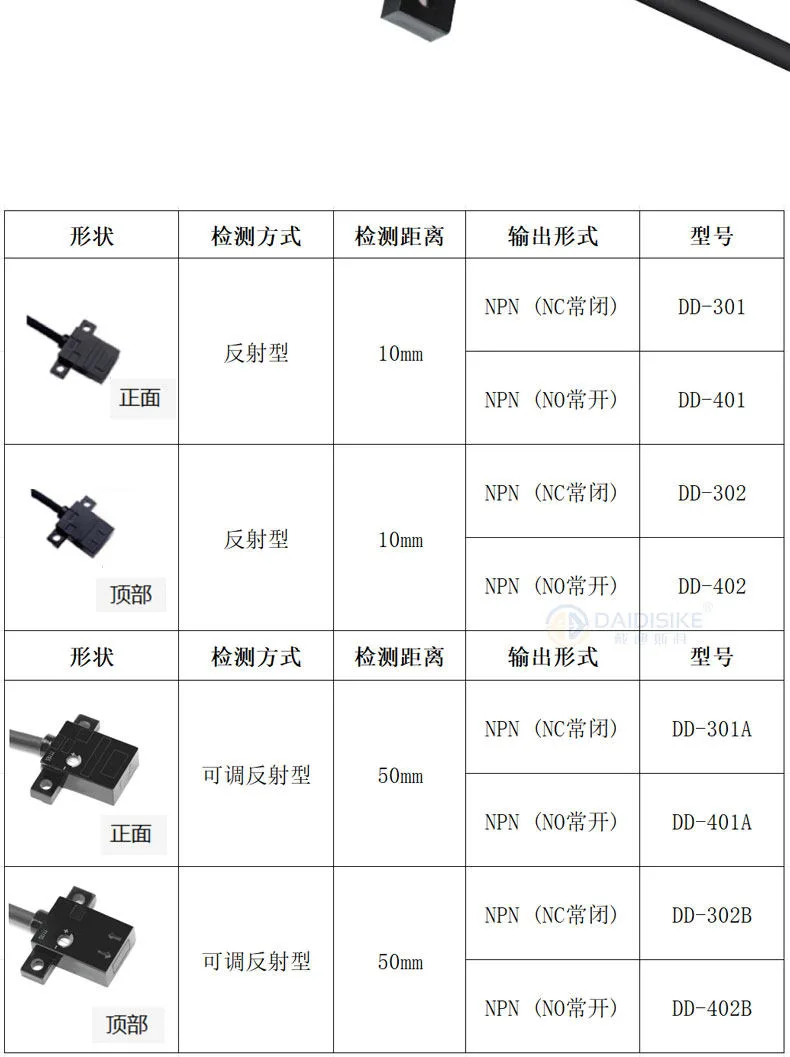

DD-301/401/302/402 标准选型对照表
DD-301/401/302/402 系列按"安装朝向 + 输出逻辑"两个维度选型,全系 NPN 输出、检测距离 5mm(90% 白纸):
| 型号 | 外形朝向 | 动作模式 | 输出 | 备注 |
|---|---|---|---|---|

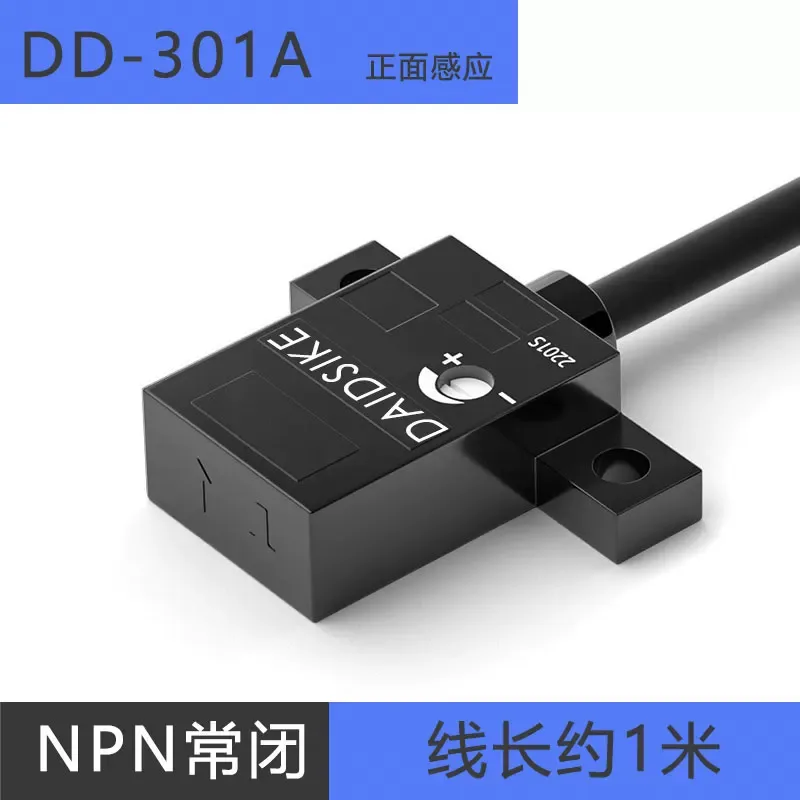

| DD-301 | 卧式(侧面检测) | 遮光时 ON(常闭) | NPN | 有物遮光/无反射时输出 |
| DD-401 | 卧式(侧面检测) | 入光时 ON(常开) | NPN | 收到反射光时输出 |

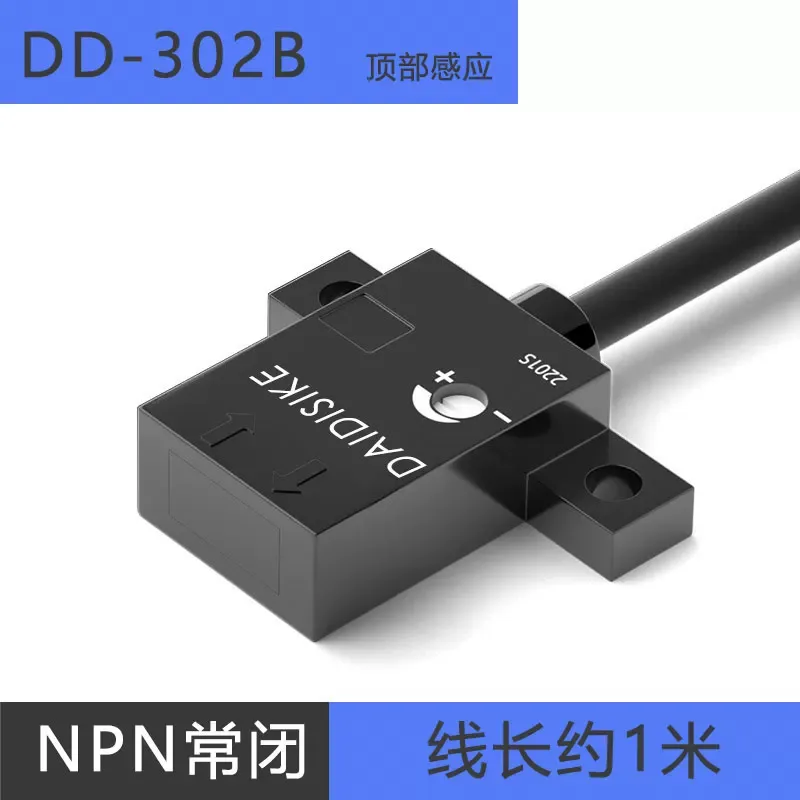

| DD-302 | 立式(顶面检测) | 遮光时 ON(常闭) | NPN | 有物遮光/无反射时输出 |
| DD-402 | 立式(顶面检测) | 入光时 ON(常开) | NPN | 收到反射光时输出 |
| DD-301A / DD-401A | 卧式派生型号 | 同对应基本型 | NPN | 详询厂家确认差异 |
| DD-302B / DD-402B | 立式派生型号 | 同对应基本型 | NPN | 详询厂家确认差异 |

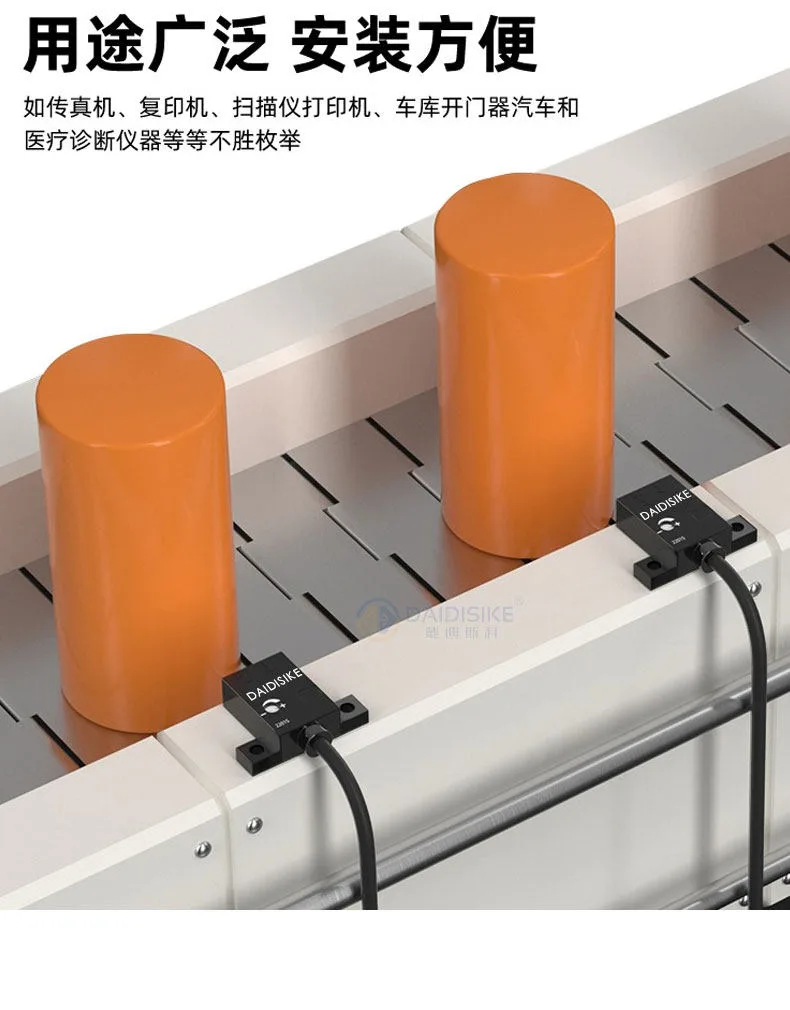

DD-301/401/302/402 典型应用行业
打印机与办公设备
送纸口、走纸道的纸张有无与通过检测:5mm 近距反射正对纸面,500Hz 响应连续过纸计数不丢张。
金融机具(ATM/点验钞)
走钞道、卡槽内的钞票与卡片到位检知,DC5V 供电可直接挂在机具控制板上,省掉电源转换。
自动售货机与自助终端
出货口、卡券通道的物品通过确认,卧式/立式两种朝向按通道结构任选。
小型家电与办公设备 OEM
内部部件到位、门盖状态等近距检测点,导线直出方便产线批量焊接装配,采购成本低。
自动化设备板级系统
5V 逻辑电路直连的嵌入式检测方案,NPN 集电极开路输出与常见控制板输入电路直接匹配。
DD-301/401/302/402 技术原理与工作机制
DD-301/401/302/402 安装指南
DD-301/401/302/402 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 DD-301/401/302/402 | 进口同等级款 |
|---|---|---|
| 供货与交期 | 佛山工厂直销,常规型号备货充足,小批量试样快速发货 | 进口同类品牌渠道周转,交期与最小起订受代理政策影响 |
| 采购成本 | 经济型定位,批量嵌入式采购成本优势明显 | 进口同类品牌单价高,批量成本压力大 |
| 电压适应性 | DC5-24V±10% 宽压,5V 主板与 24V PLC 同一型号通用 | 进口同类品牌部分型号按电压分档选型 |
| 技术服务 | 厂家直接对接,选型/接线中文支持,可按 OEM 需求确认派生型号 | 进口同类品牌以代理服务为主,定制响应链条长 |
关于 DD-301/401/302/402 的常见问题
DD-301/401/302/402 能替代进口同类品牌的反射型光电开关吗?
DD-301 和 DD-401 怎么选?常开常闭有什么区别?
卧式和立式型号有什么区别?

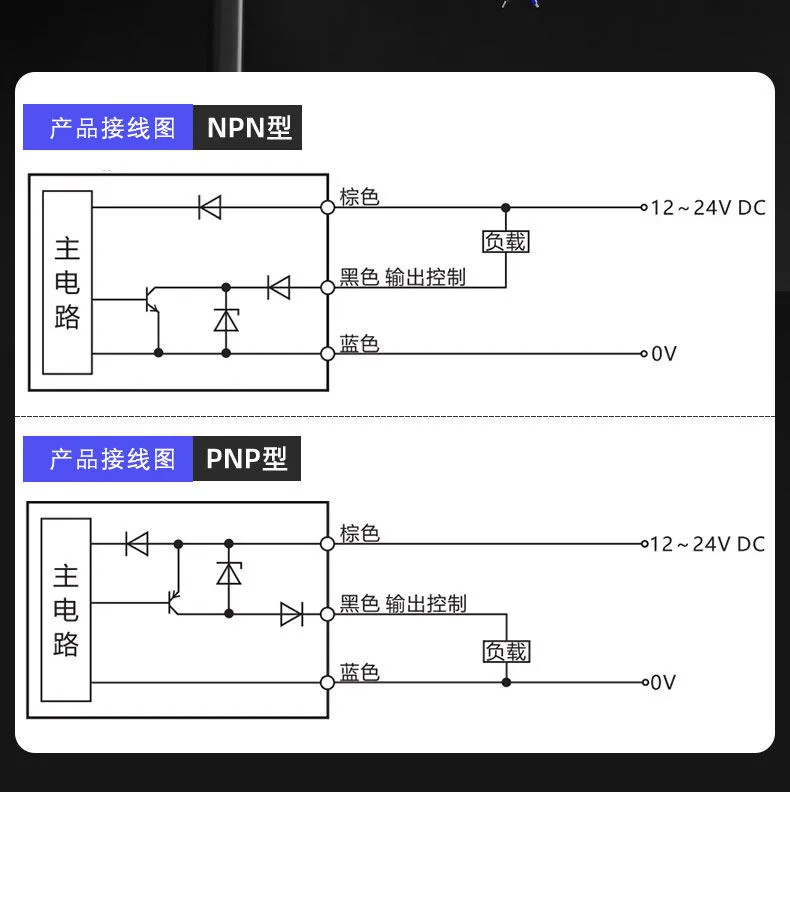

可以直接接 5V 单片机系统吗?怎么接线?
检测距离 5mm 是对什么目标测的?测深色物体会变短吗?
这个系列防水吗?能用在户外或潮湿环境吗?
有 PNP 输出的型号吗?
响应频率 500Hz 够用吗?对应多快的计数?
起订量多少?可以开发票吗?交期多久?
