戴迪斯科 DD-T21/T31/D21 小型放大器内藏光电开关｜对射1.5m/2.5m+漫反射150mm｜1ms响应｜国产替代
放大器内藏、接上 12-24VDC 就能用——对射两档距离加漫反射灵敏度可调,设备内多点检测的经济型方案
| 检测方式(DD-T21/T31) | 对射式(投光器+受光器) |
| 检测方式(DD-D21) | 扩散反射式(单边安装) |
| 检测距离(DD-T21) | 1.5m |
| 检测距离(DD-T31) | 2.5m |
| 检测距离(DD-D21) | 150mm(灵敏度可调) |
| 光源 | 红外光(对射型 DD-T21/T31 确认) |
DD-T21/T31/D21 产品详解
戴迪斯科 DD-T21/T31/D21 是一组小型放大器内藏光电开关:信号放大电路直接做进传感器本体里,接上 12-24VDC 电源就输出开关信号,不像"光纤头+外置放大器"方案那样还要多买一个放大器、多占一段导轨。三个型号分了两条路线——DD-T21 和 DD-T31 是对射式(投光器+受光器),用红外光跨机构检测,距离分别为 1.5m 和 2.5m;DD-D21 是扩散反射式,单边安装检测 150mm 内的目标,并带灵敏度调节,可按现场目标和背景微调触发阈值,减少误检。 全系 NPN 常开输出,响应时间 1ms,快节拍通过检测不丢件;最小检测物体 6mm,托盘、载具、常规工件都在能力范围内。整机消耗电流最大只有 20mA,一条 24V 电源线上布几十个检测点位,对电源容量几乎没有压力——这正是它在自动化专机、装配设备里被大量成组使用的原因:单点成本低、供电负担小、接上就能用。 供电范围 DC10.8-26.4V(标称 12-24VDC),兼容常见工业电源波动。防护等级 IP40,只防大于 1mm 的固体异物、不防水,请用于室内干燥的设备环境;有水汽或清洗需求的工位请改选 IP67 的 DX-15/30 系列。广东佛山工厂直销,支持小批量试样,可开 13% 增值税专票;本品为通用检测元件,不用于人身安全防护。
为什么选择 DD-T21/T31/D21
放大器内藏免外置
放大电路内置于本体,接上 DC 电源即用,比光纤头+外置放大器方案省一个元件、省一段安装轨,布点成本更低。

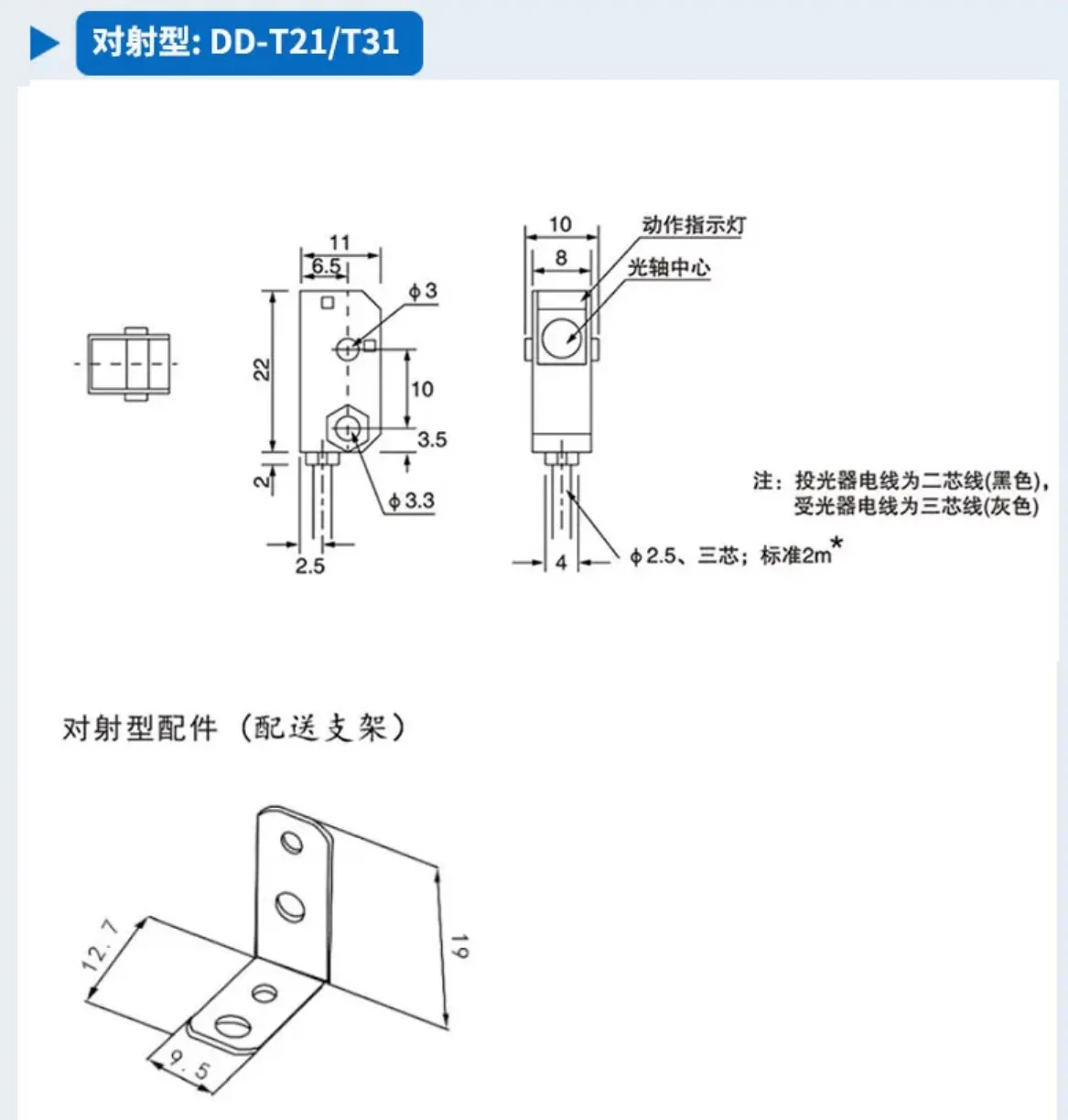

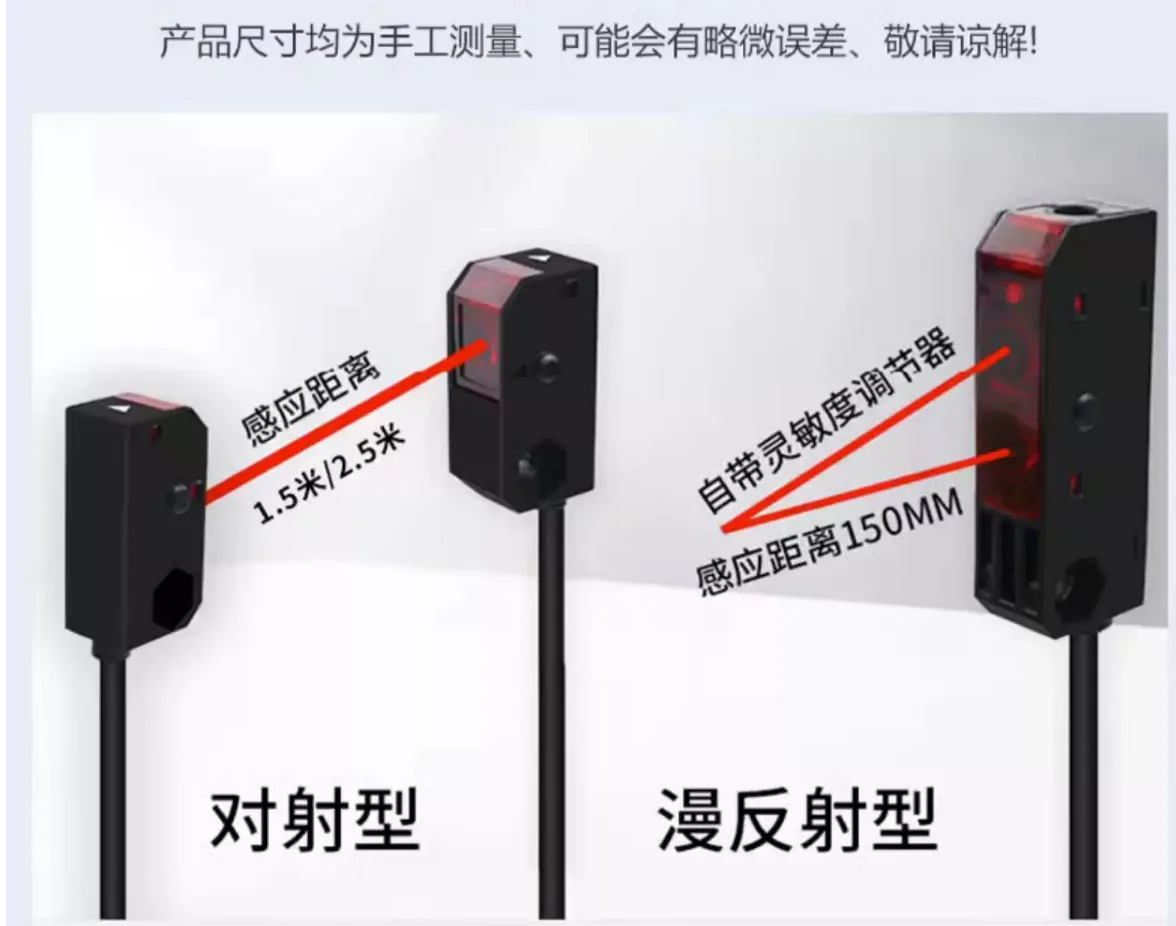

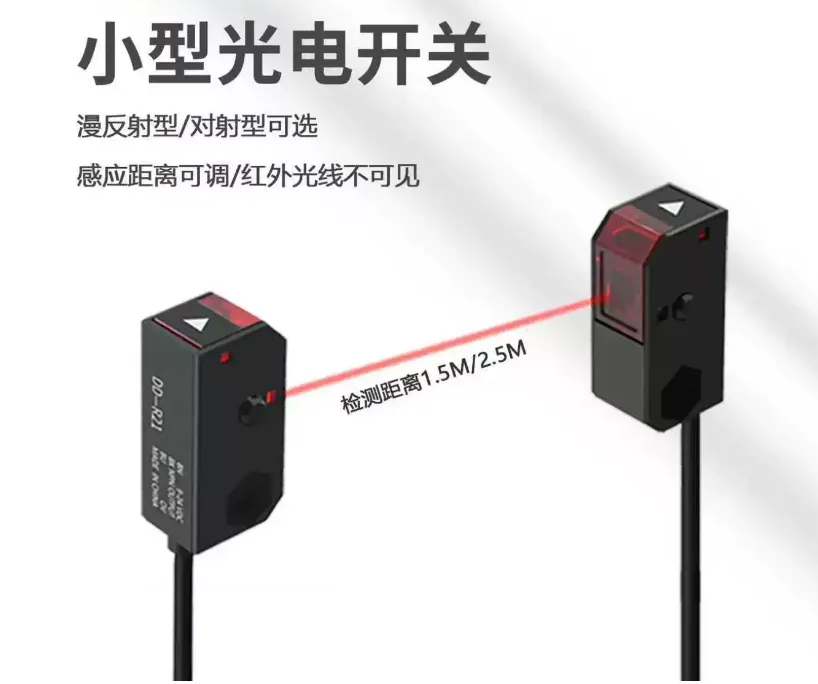

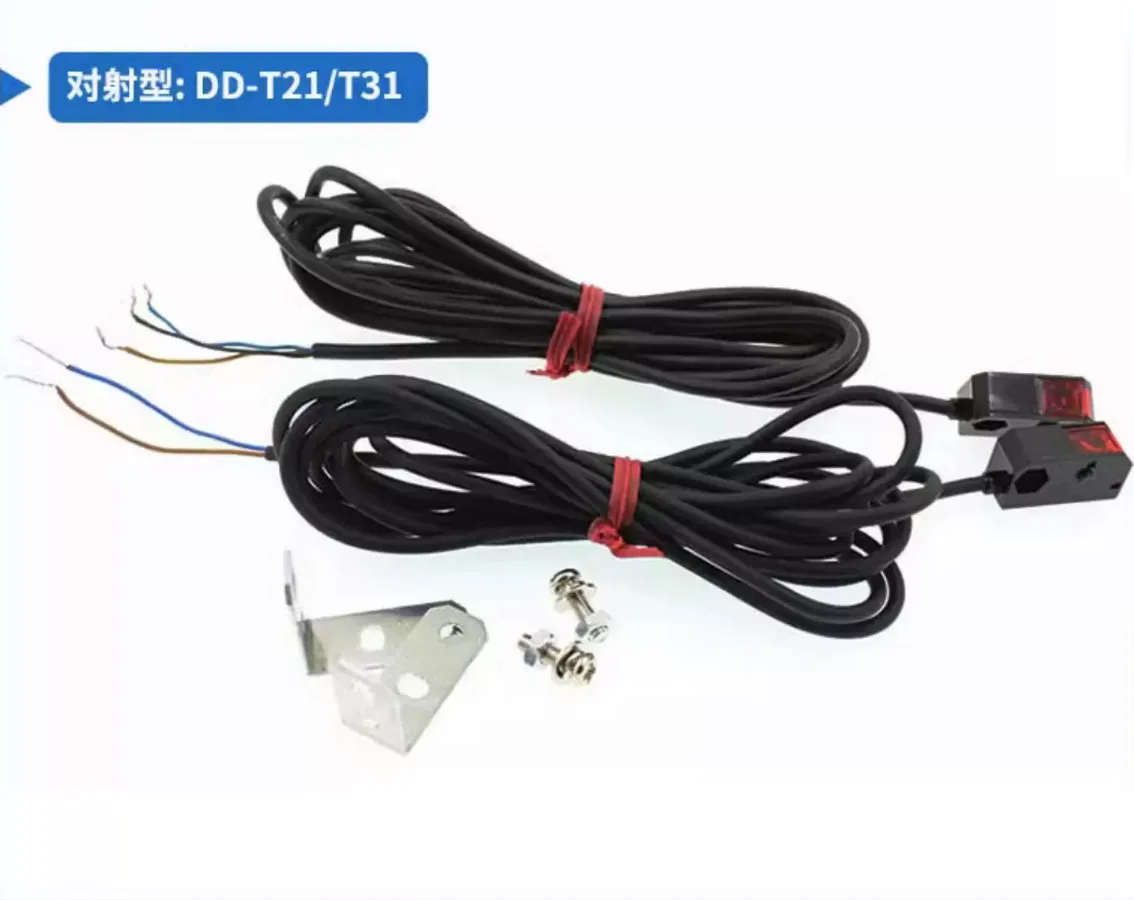

对射 1.5m/2.5m 两档
DD-T21(1.5m)与 DD-T31(2.5m)对射式红外检测,跨机构、跨输送段检测不受目标颜色和表面影响。
漫反射 150mm 单边安装
DD-D21 扩散反射式只需单边安装,150mm 检测距离覆盖设备内常见工位,对面不用布线。

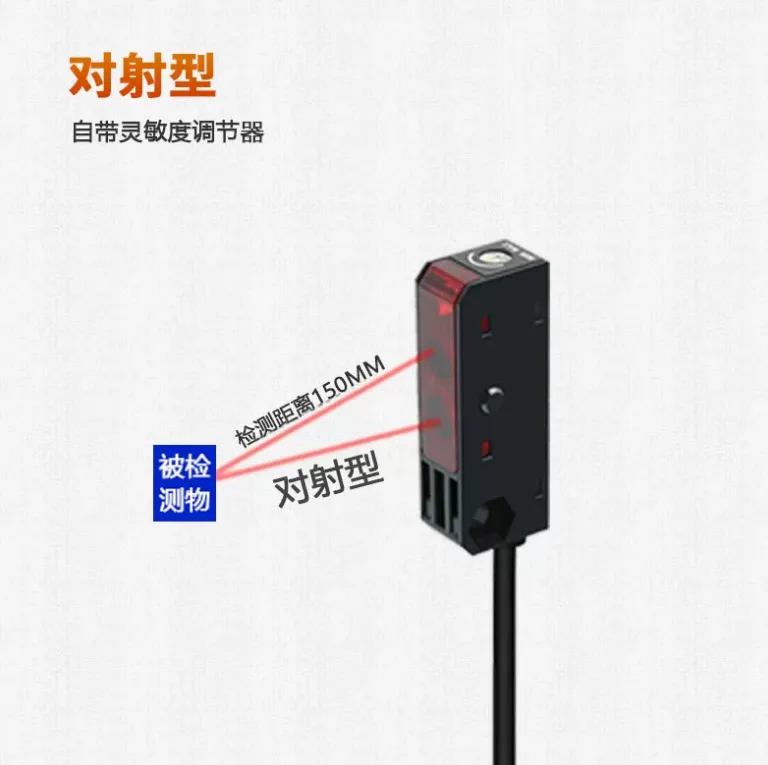

灵敏度现场可调(D21)
DD-D21 带灵敏度调节,按实际目标与背景反射情况微调阈值,背景偏亮的工位也能稳定检出。
1ms 快速响应
动作/复位 1ms 以内,高速通过物的计数与到位检测不丢件。
20mA 低功耗多点布控
整机耗电最大 20mA,一条电源线布几十个点位不压垮电源,适合多点位成组使用。
最小检测物 6mm
6mm 以上的小零件、薄型载具边缘均可稳定检出,覆盖装配线常见目标。
宽压 DC10.8-26.4V
标称 12-24VDC,兼容工业电源常见波动,无需稳压配套。

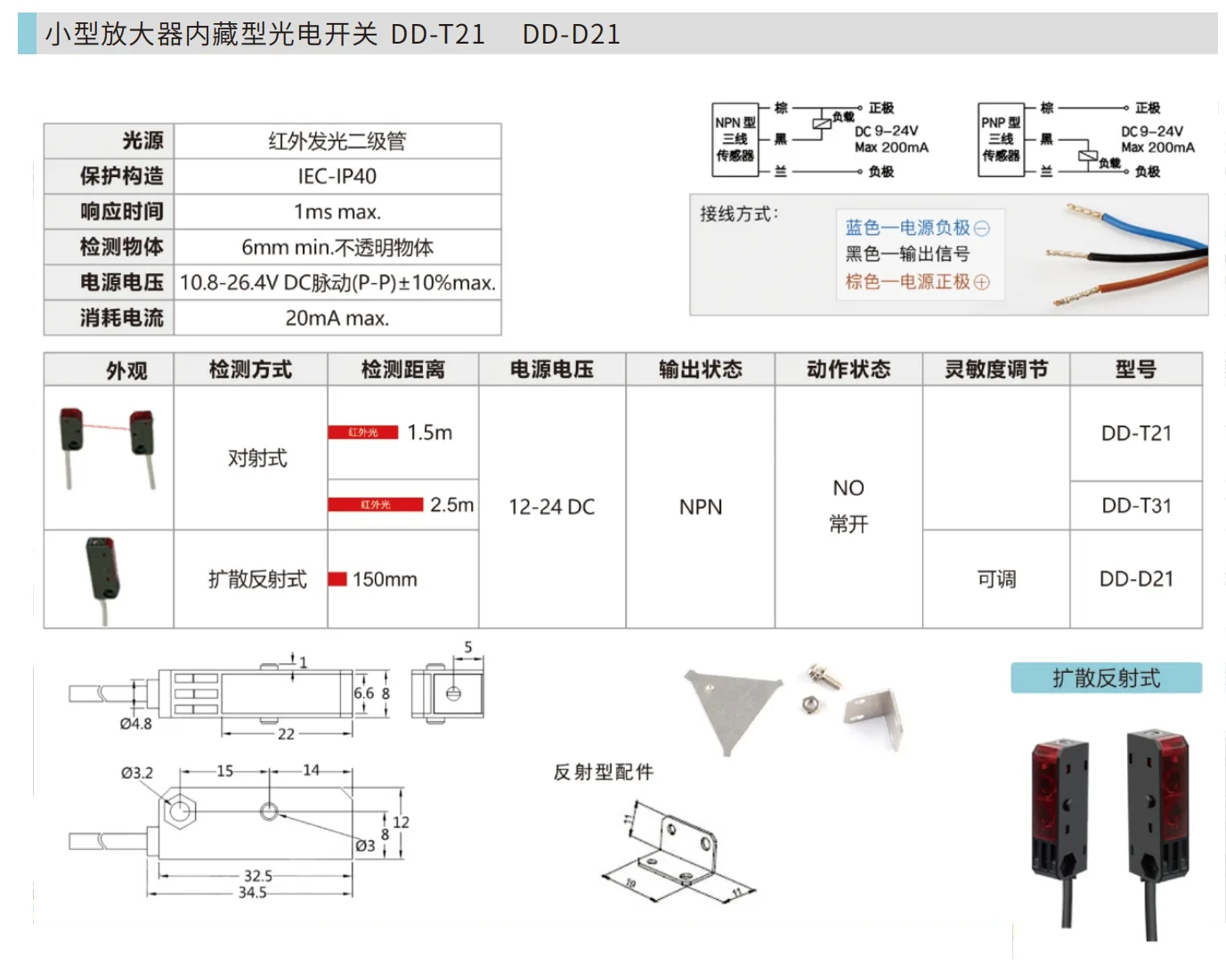

DD-T21/T31/D21 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
光学参数
| 检测方式(DD-T21/T31) | 对射式(投光器+受光器) |
| 检测方式(DD-D21) | 扩散反射式(单边安装) |
| 检测距离(DD-T21) | 1.5m |
| 检测距离(DD-T31) | 2.5m |
| 检测距离(DD-D21) | 150mm(灵敏度可调) |
| 光源 | 红外光(对射型 DD-T21/T31 确认) |
| 最小检测物体 | 6mm |
电气参数
| 输出方式 | NPN,常开(NO),全系一致 |
| 工作电压 | DC10.8-26.4V(标称 12-24VDC) |
| 消耗电流 | 20mA max |
| 响应时间 | 1ms |
机械与环境
| 结构形式 | 小型本体,放大器内藏(自带放大电路) |
| 防护等级 | IP40(防大于 1mm 固体异物,不防水) |
| 适用环境 | 室内干燥设备环境 |
DD-T21/T31/D21 标准选型对照表
DD-T21/T31/D21 系列共三个型号,均为 NPN 常开输出、DC10.8-26.4V 供电,按检测方式与距离选型:
| 型号 | 检测方式 | 检测距离 | 光源 | 特点 |
|---|---|---|---|---|
| DD-T21 | 对射式 | 1.5m | 红外光 | 跨机构检测,不受目标颜色影响 |
| DD-T31 | 对射式 | 2.5m | 红外光 | 更长跨距,覆盖较宽输送段 |

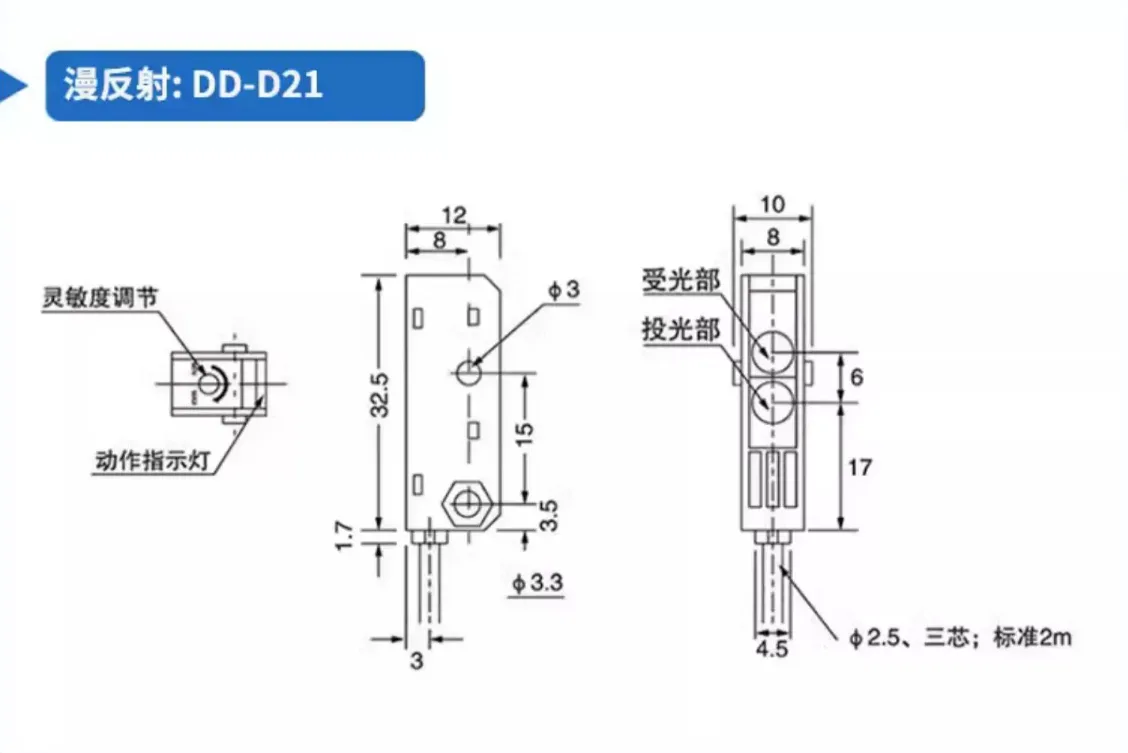

| DD-D21 | 扩散反射式 | 150mm | — | 单边安装,灵敏度可调 |
DD-T21/T31/D21 典型应用行业
自动化专机与装配设备

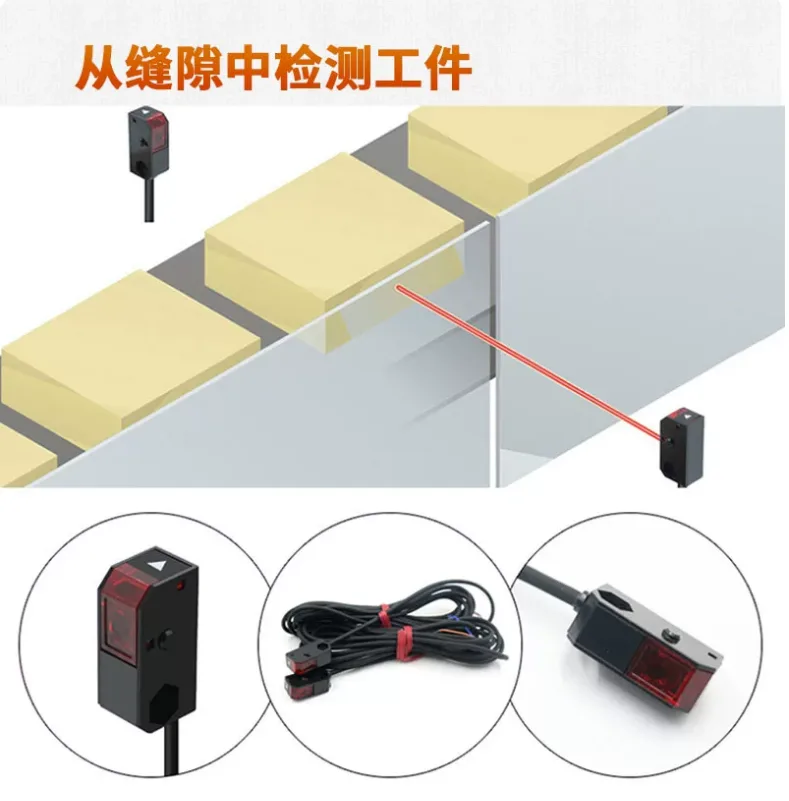

设备内部工件通过/到位检测:小本体塞进紧凑机构,放大器内藏不用另找地方装放大器,1ms 响应跟得上装配节拍。
小型输送段跨带检测
DD-T21/T31 对射式跨越 1.5m/2.5m 输送带宽,检测与物体颜色、表面无关,黑料白料一样稳。
电子组装线
托盘、载具的位置检知,6mm 最小检测物覆盖薄型载具边缘,20mA 低耗电支持整线多点布控。
多点位低成本布控
干燥室内环境下的批量检测点位:单点成本低、供电负担小,是设备厂控制 BOM 成本的常用选择。
单边安装检测工位

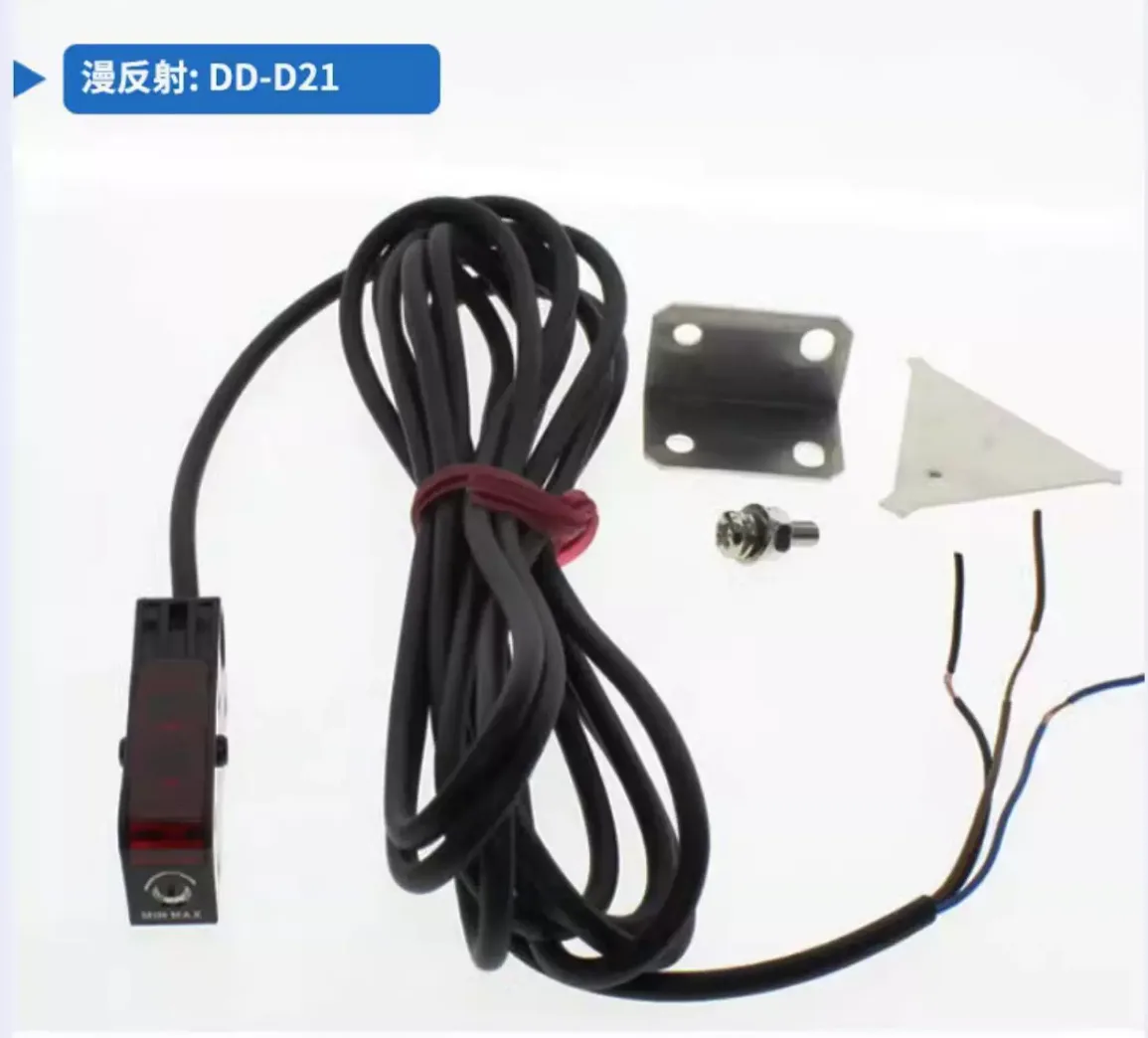

只有一侧可以安装的位置用 DD-D21 漫反射款,150mm 距离加灵敏度调节,对面无需任何配件。
DD-T21/T31/D21 技术原理与工作机制
DD-T21/T31/D21 安装指南
DD-T21/T31/D21 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 DD-T21/T31/D21 | 进口同等级款 |
|---|---|---|
| 方案成本 | 放大器内藏一体化,单点成本低,免外置放大器与安装轨 | 进口同类品牌同类小型光电单价高,批量布点成本明显上升 |
| 供货交期 | 佛山工厂直销备货,小批量试样快速发货 | 进口同类品牌部分型号需订货,交期受渠道影响 |
| 性能定位 | 1ms 响应、6mm 最小检测物、20mA 低耗电,覆盖设备内主流检测需求 | 进口同类品牌规格相近,常规工位无体验差异 |
| 技术服务 | 厂家中文技术支持,选型/接线直接对接工程师 | 进口同类品牌以代理转达为主,响应链条长 |
关于 DD-T21/T31/D21 的常见问题
DD-T21/T31/D21 能替代进口同类品牌的小型放大器内置光电吗?
对射款和漫反射款怎么选?
DD-T21 和 DD-T31 有什么区别?

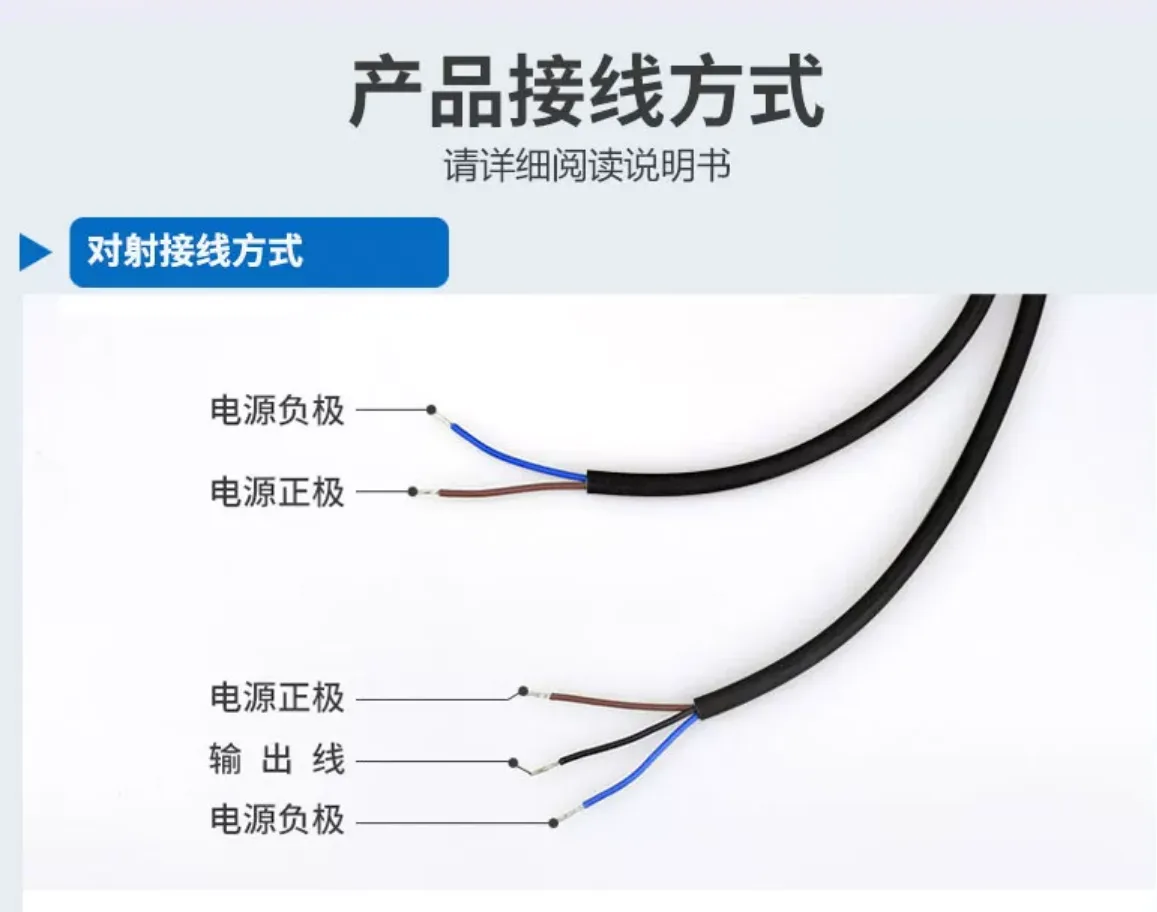

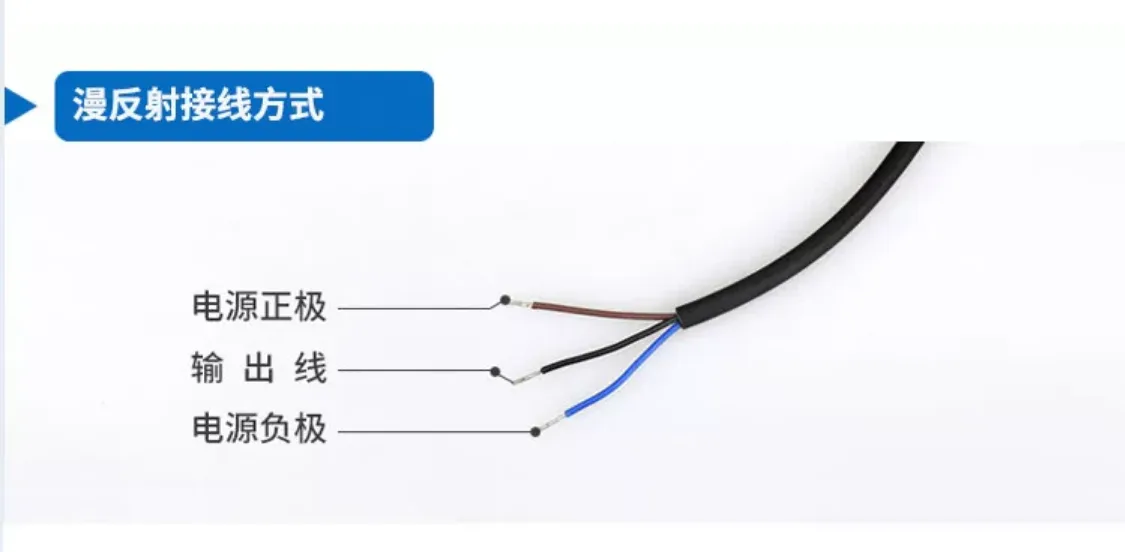

输出怎么接线?支持 PNP 吗?
和 DX-15/30 超薄系列怎么分工?
最小检测物 6mm 是什么意思?更小的零件能测吗?
防护等级 IP40 能用在有水或油雾的地方吗?
一条电源线上能挂多少个?
起订量多少?可以开发票吗?
同系列其他产品

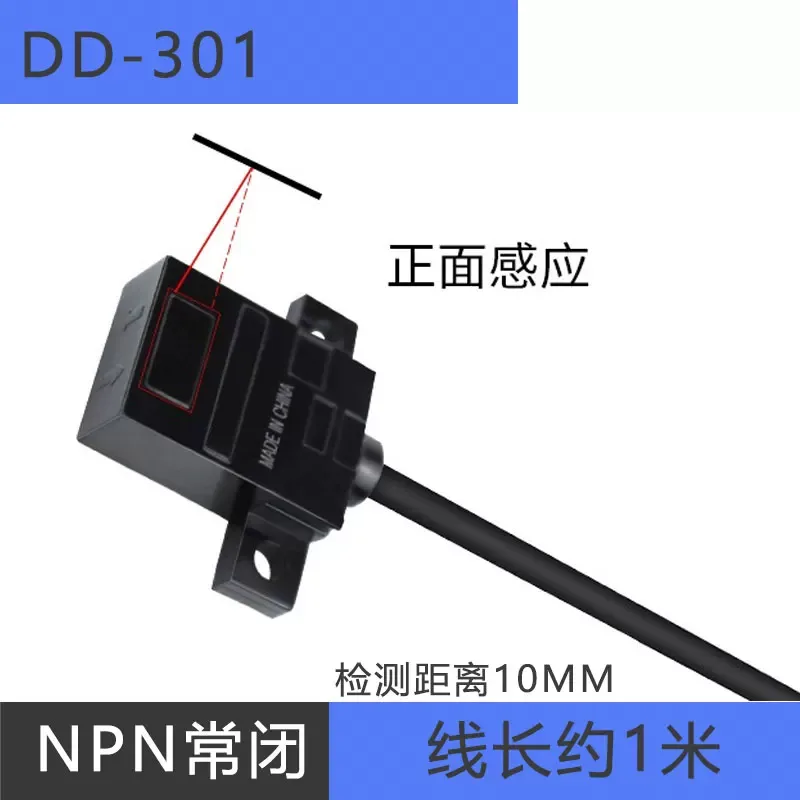

戴迪斯科 DD-301/401/302/402 反射型导线引出光电开关｜5mm近距检测｜DC5-24V直连主板｜国产替代
