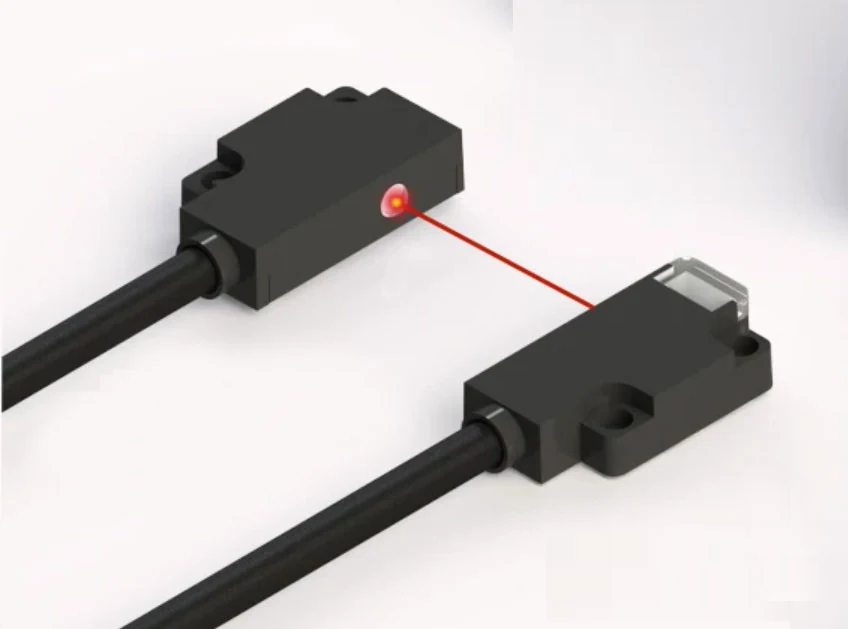

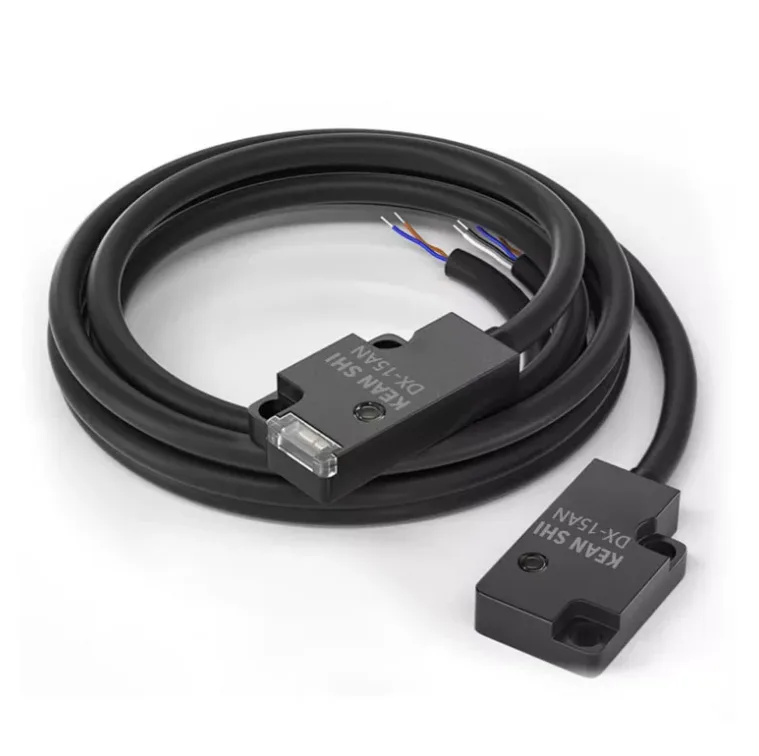

戴迪斯科 DX-15/30 超薄型对射光电开关｜最小检测物1mm｜0.5ms响应IP67｜国产替代
发射受光成对、遮光即输出,不挑物体颜色——超薄壳体塞进夹缝,1mm 小物体也抓得住,0.5ms 响应加 IP67 防护
| 检测方式 | 对射式(发射端 + 接收端成对,超薄型);另有投/受光器单体可自由配对 |
| 检测距离(DX-15) | 150mm |
| 检测距离(DX-30) | 300mm |
| 检测距离(对射 DX-50L / DX-50F) | 500mm(L 侧面检测 / F 正面检测) |
| 检测距离(对射 DX-100L / DX-100F) | 1000mm(L 侧面检测 / F 正面检测) |
| 光源 | 680nm LED(画册标注红外) |
DX-15/30 系列 产品详解

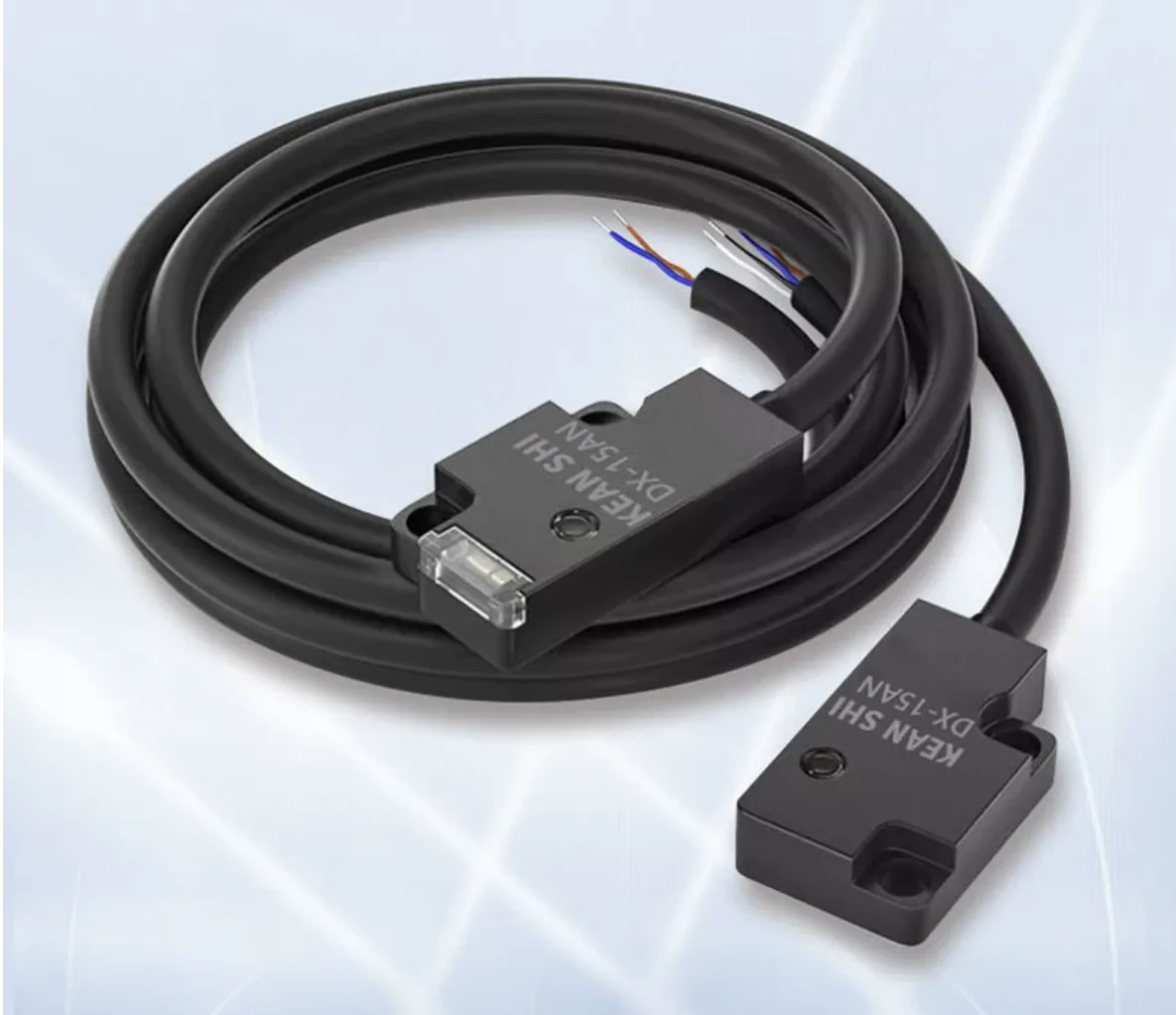

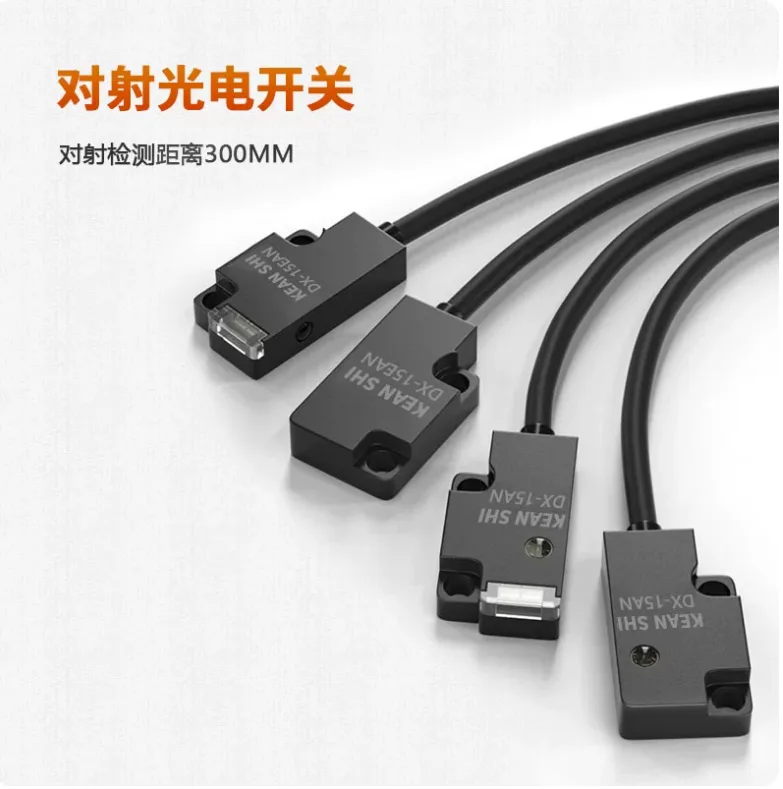

戴迪斯科 DX-15/30 系列是一款超薄型对射式光电开关,专为"标准光电装不进去"的窄缝、导轨侧、隔板间隙设计。它由发射端、接收端两颗超薄本体成对安装,中间一束红外光,物体一遮断光束接收端即输出——不像漫反射那样依赖回光强度,因此检测不受物体颜色深浅、表面反光影响,黑件、白件、透明件都按同一距离稳定检测,抗背景干扰能力更强。检测距离分四档:近距 DX-15(150mm)与 DX-30(300mm),远距 DX-50(500mm)与 DX-100(1000mm);每档又分正面对射与侧面对射两种光轴——近距正面用 DX-15AN/BN、DX-30AN/BN,侧面用带 E 的 DX-15EAN/EBN、DX-30EAN/EBN;远距正面用 DX-50F / DX-100F,侧面用 DX-50L / DX-100L。此外还提供投光器/受光器单体(DX-15ET/ES、DX-30ET/ES 等)可按需自由配对。
它的三个硬指标在同类里都属高配:最小检测物体 1mm,引脚、细小零件、薄片边缘这类常规光电容易漏检的目标是它的主场;响应时间 0.5ms,对应高速送料、分选节拍;防护等级 IP67——超薄不等于怕水,油雾、清洗工位照样用。光轴方向也替机构设计想好了:正面对射款光束从本体正面射出,侧面对射款(E 后缀 / L 款)光轴转 90 度从侧面射出,贴着导轨、隔板平装也有合适的型号。

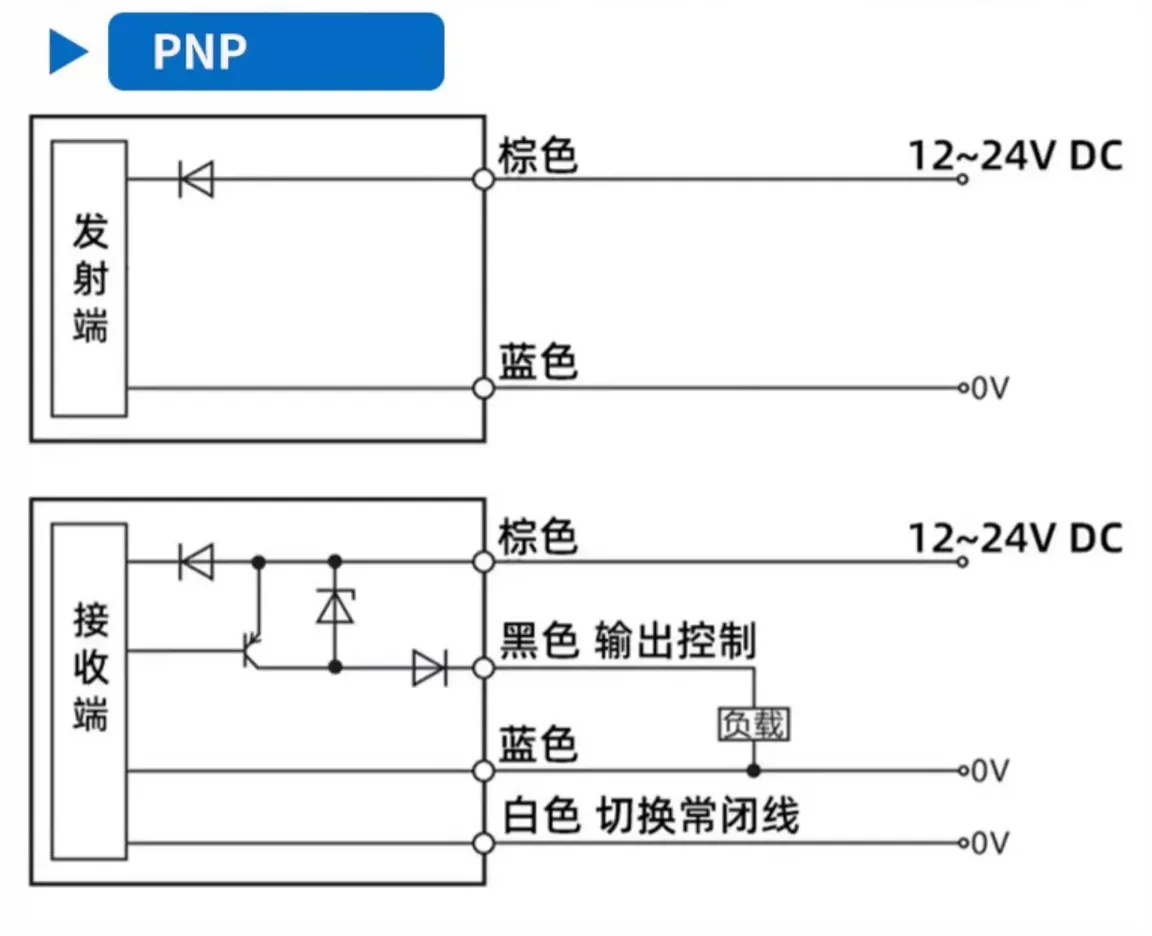

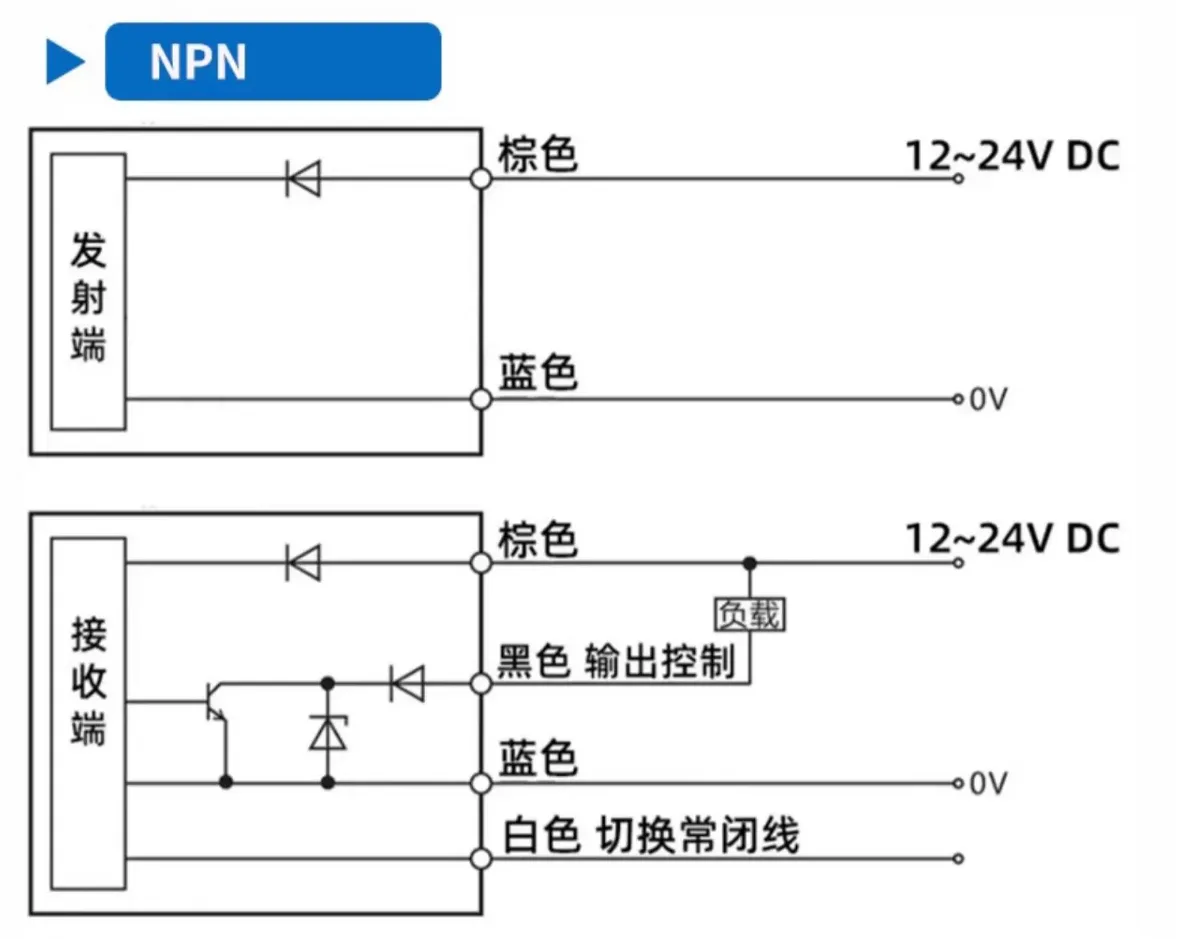

近距 DX-15/30 输出为 NPN,A 后缀为入光时 ON(常开)、B 后缀为遮光时 ON(常闭),供电 12-24VDC;远距 DX-50 / DX-100 则提供 NPN / PNP 两种输出、常开常闭可现场切换——发射端为两线(棕色正极、蓝色负极),接收端为四线(棕色正极、黑色输出线、蓝色负极、白色切换线),把白色切换线短接到蓝色负极线,黑色输出线即由常开变为常闭。注意本系列与安全门锁 DX 系列仅为前缀撞名,是完全不同的产品线;且本品为通用检测元件、无安全认证,不用于人身安全防护。广东佛山工厂直销,支持小批量试样,可开 13% 增值税专票,全国热线 4000-808-929。
为什么选择 DX-15/30 系列

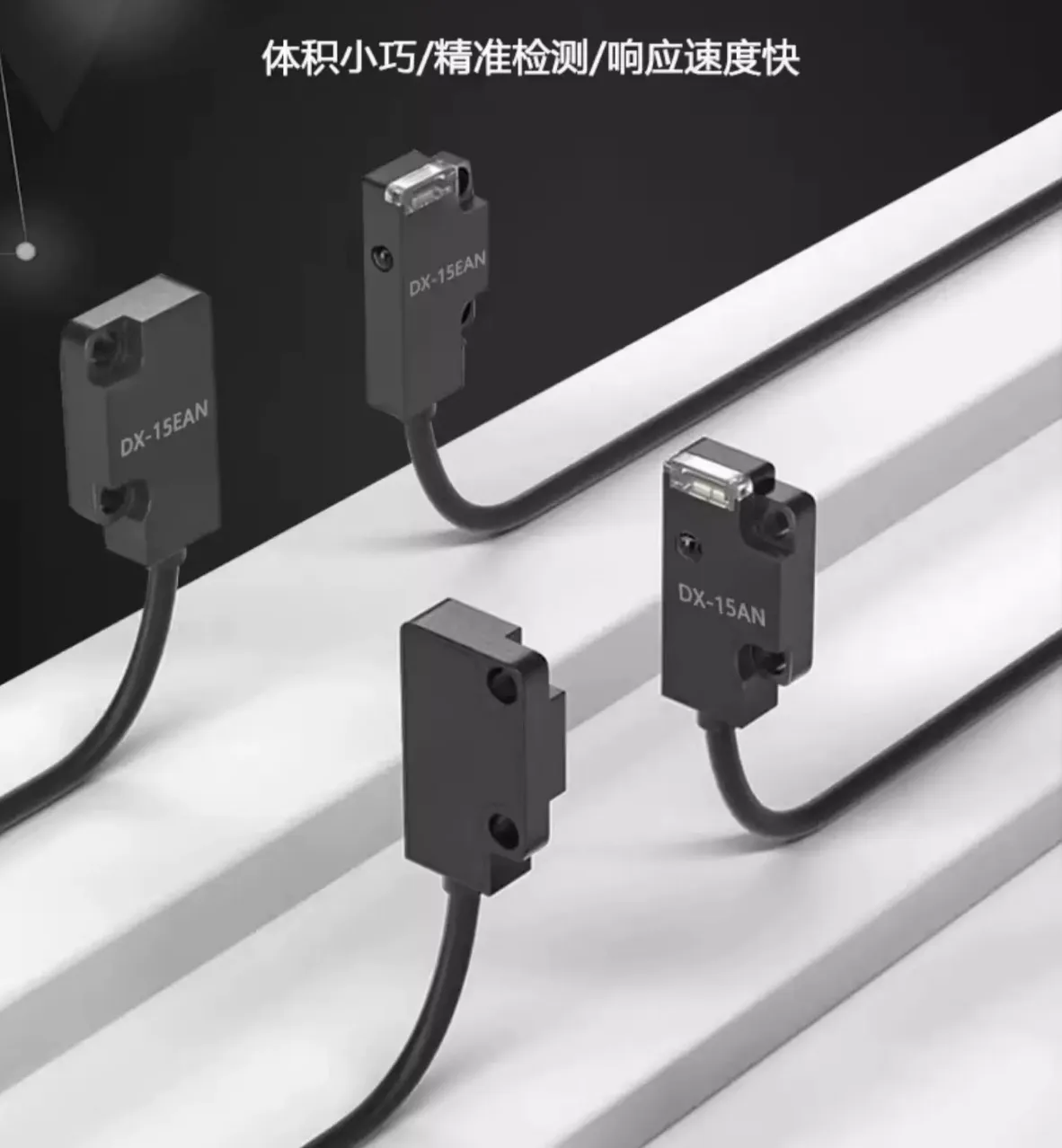

超薄壳体装进夹缝
超薄外形专为窄空间设计,标准厚度光电装不下的窄槽、隔板间隙、导轨侧都能塞进去。

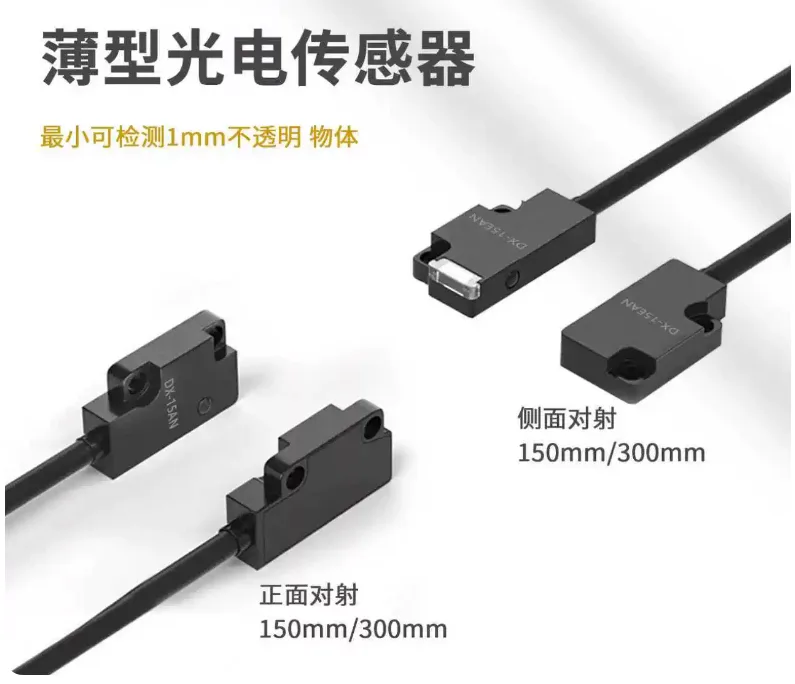

最小检测物 1mm
1mm 小物体也能稳定检出,引脚、细小零件、薄片边缘等常规光电易漏检的目标正是它的主场。
0.5ms 高速响应
响应 0.5ms,对应每秒上千次级的通过检测,高速送料、贴标、分选节拍轻松跟上。
IP67 高防护
超薄壳体做到 IP67,防尘密封且耐短时浸水,油雾、水汽、清洗工位照常使用。

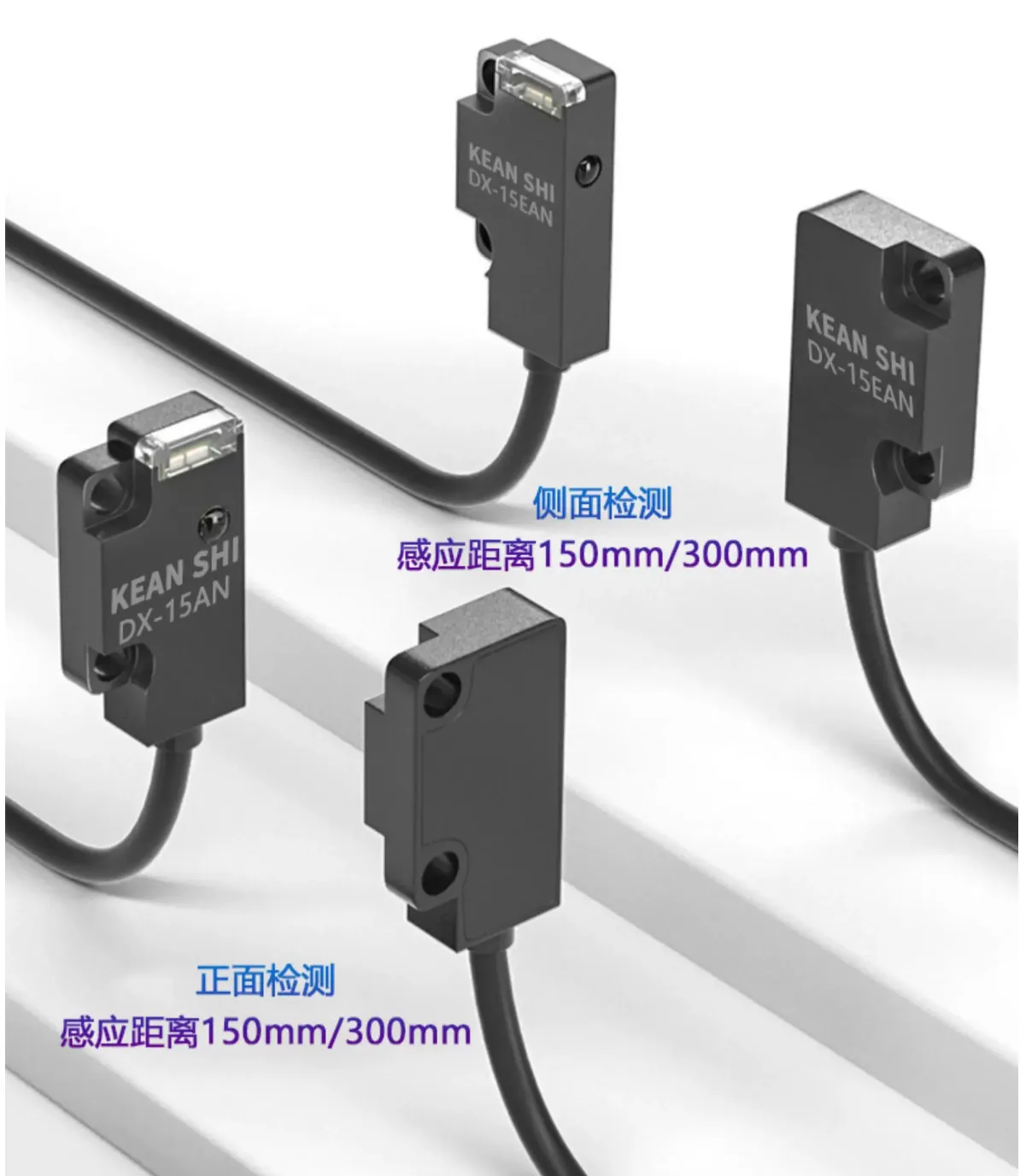

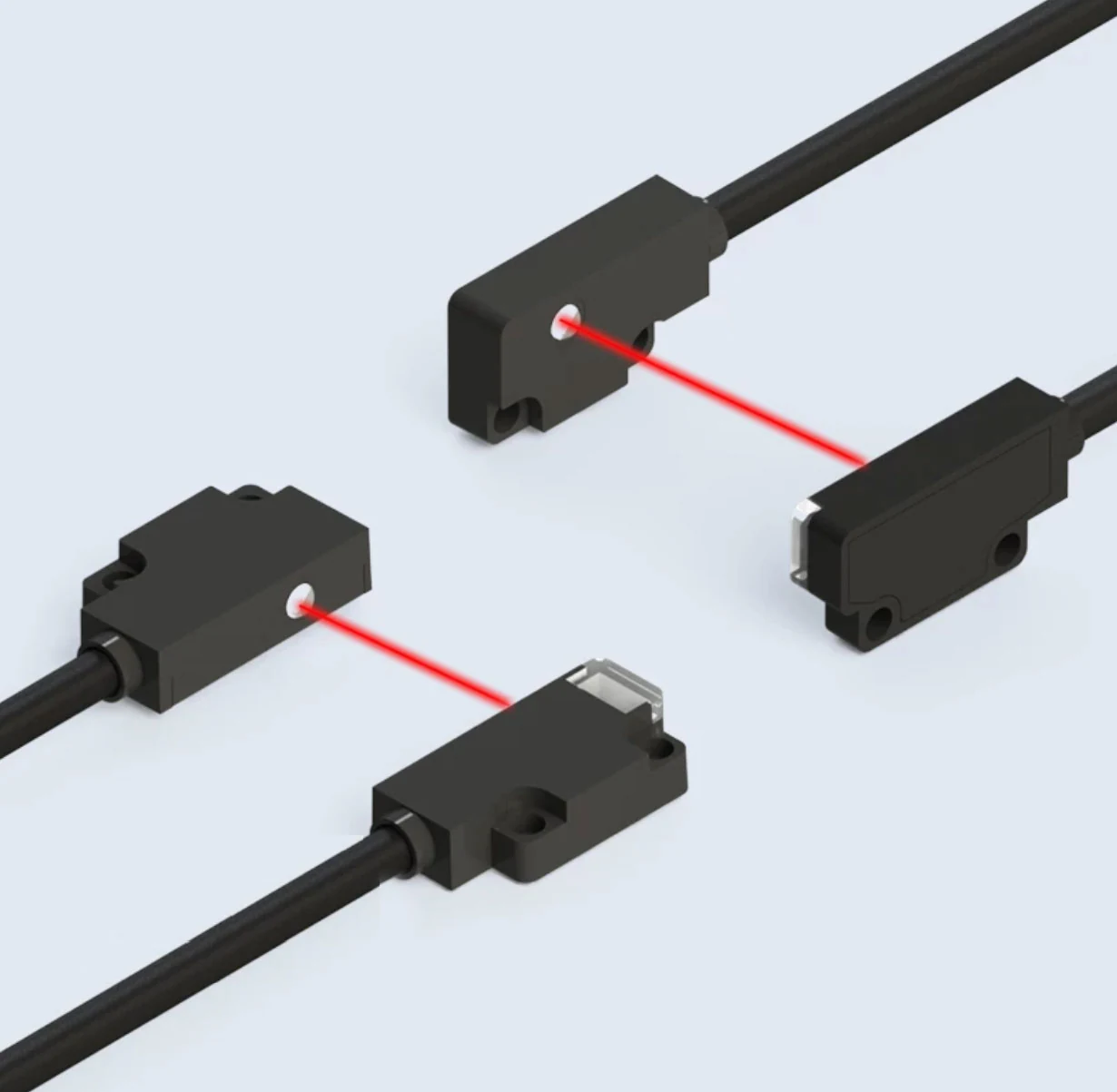

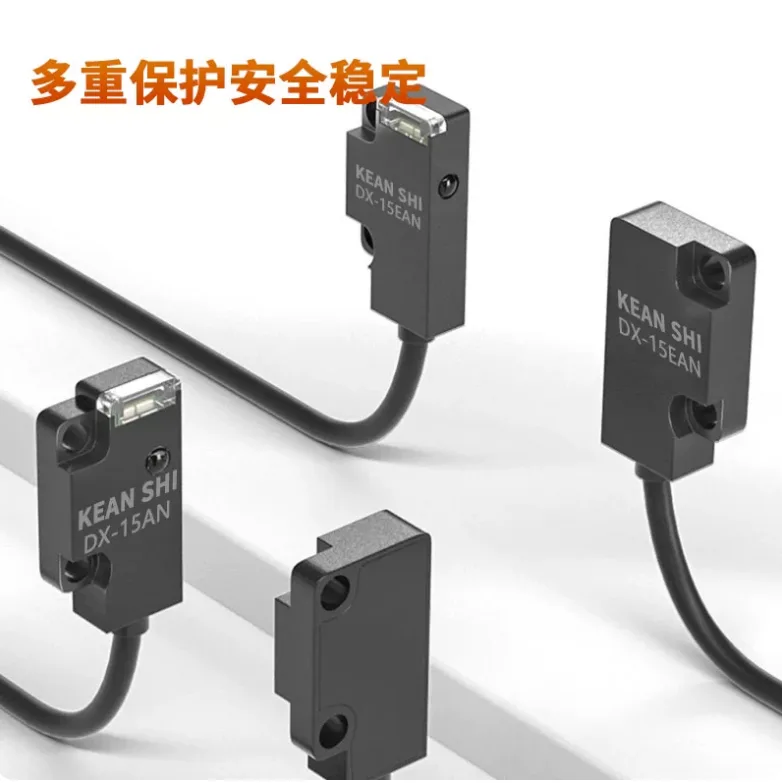

正面/侧面检测双布局

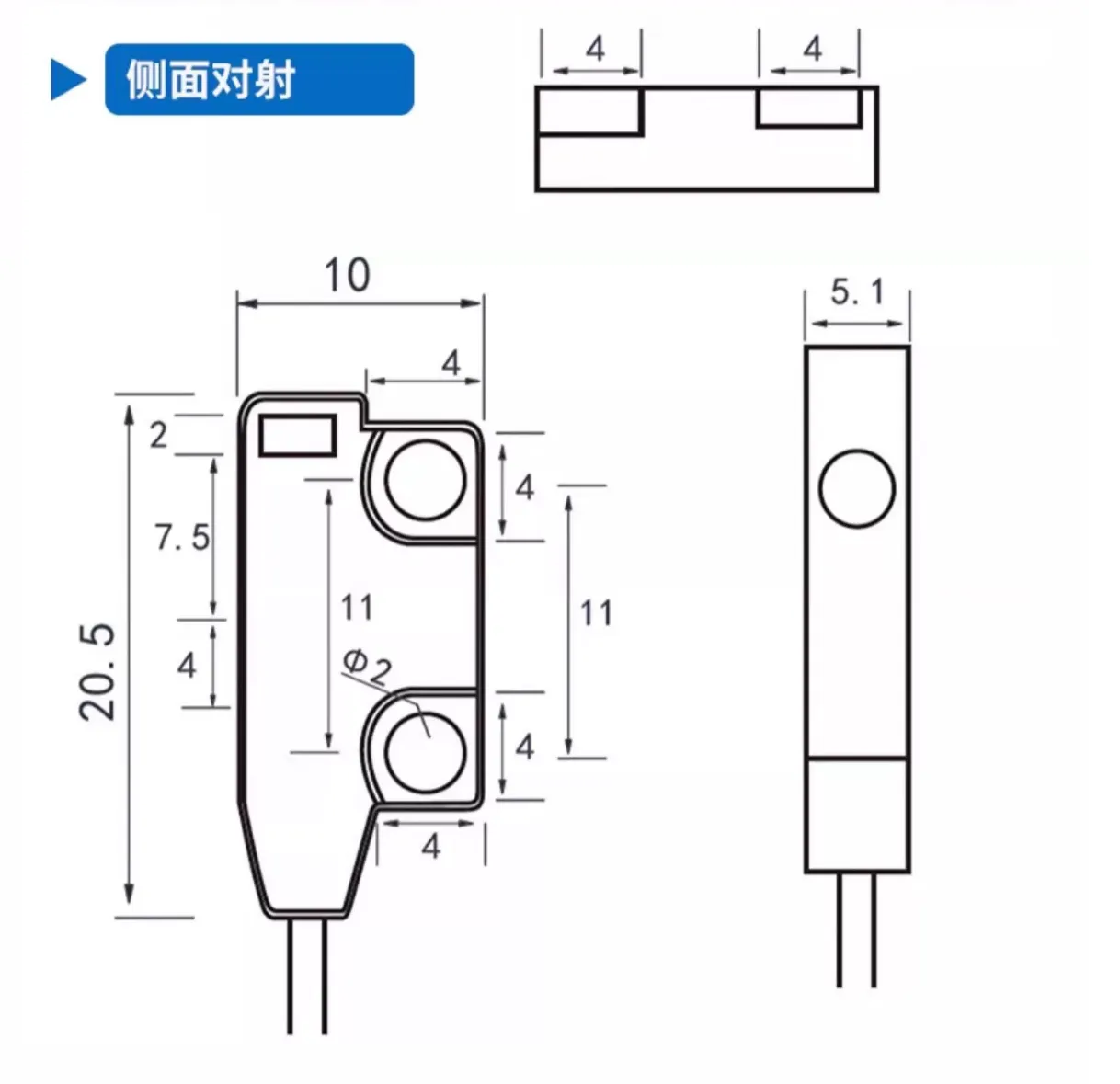

标准款正面出光,E 后缀款光轴转 90 度侧面出光,贴导轨、隔板安装时机构不用改。

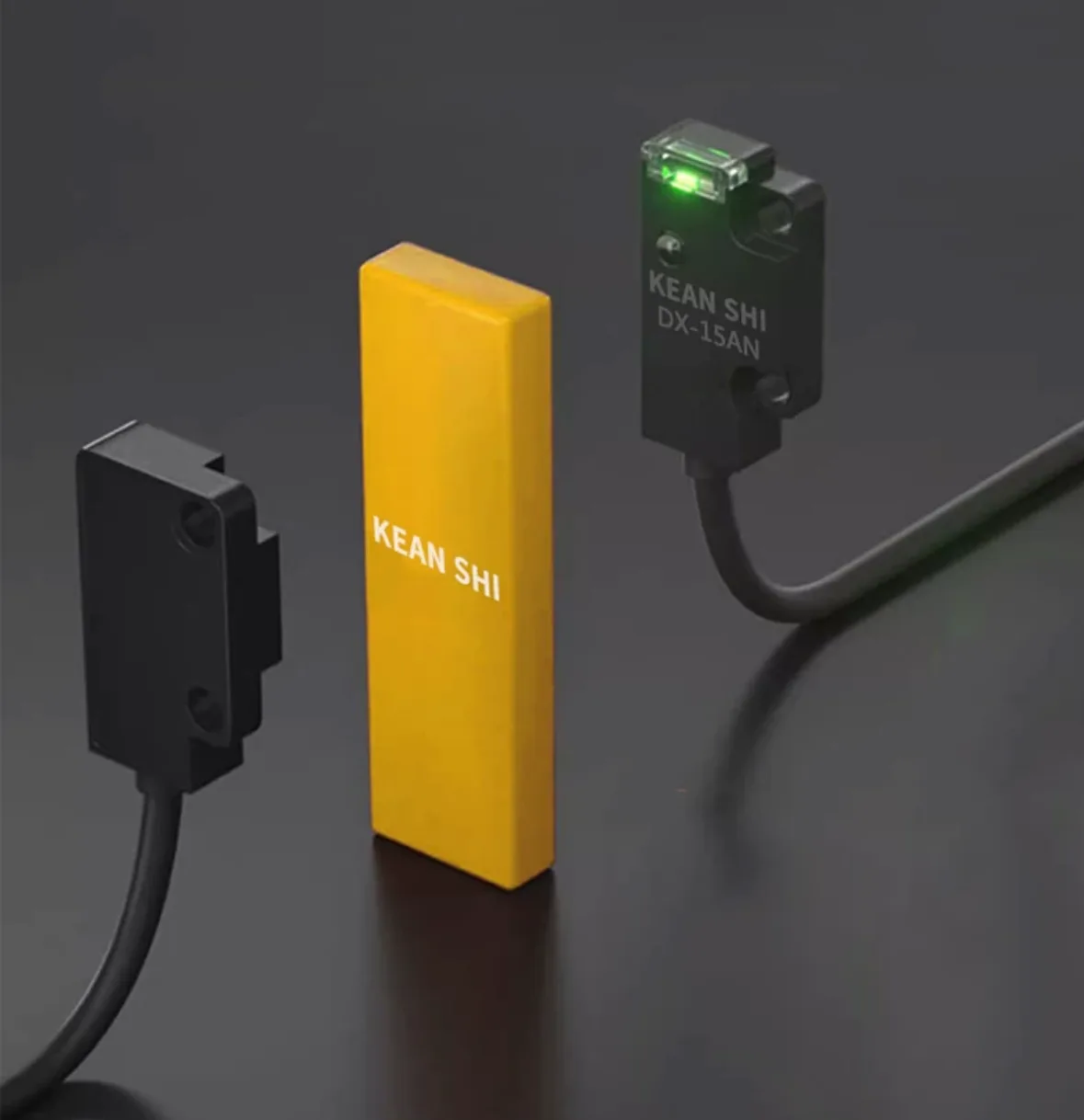

对射检测不挑颜色
发射受光成对、靠遮光触发,不依赖回光强度,黑件、白件、透明件按同一距离稳定检测,抗背景干扰。
150-1000mm 距离全覆盖
近距 DX-15(150mm)/DX-30(300mm),远距 DX-50(500mm)/DX-100(1000mm),每档各分正面对射 / 侧面对射光轴,按工位距离与朝向精准选型。
投受光单体可自由配对
除成对成品外,另供投光器/受光器单体(DX-15ET/ES 等),按安装间距、朝向自由配对组对射光轴。

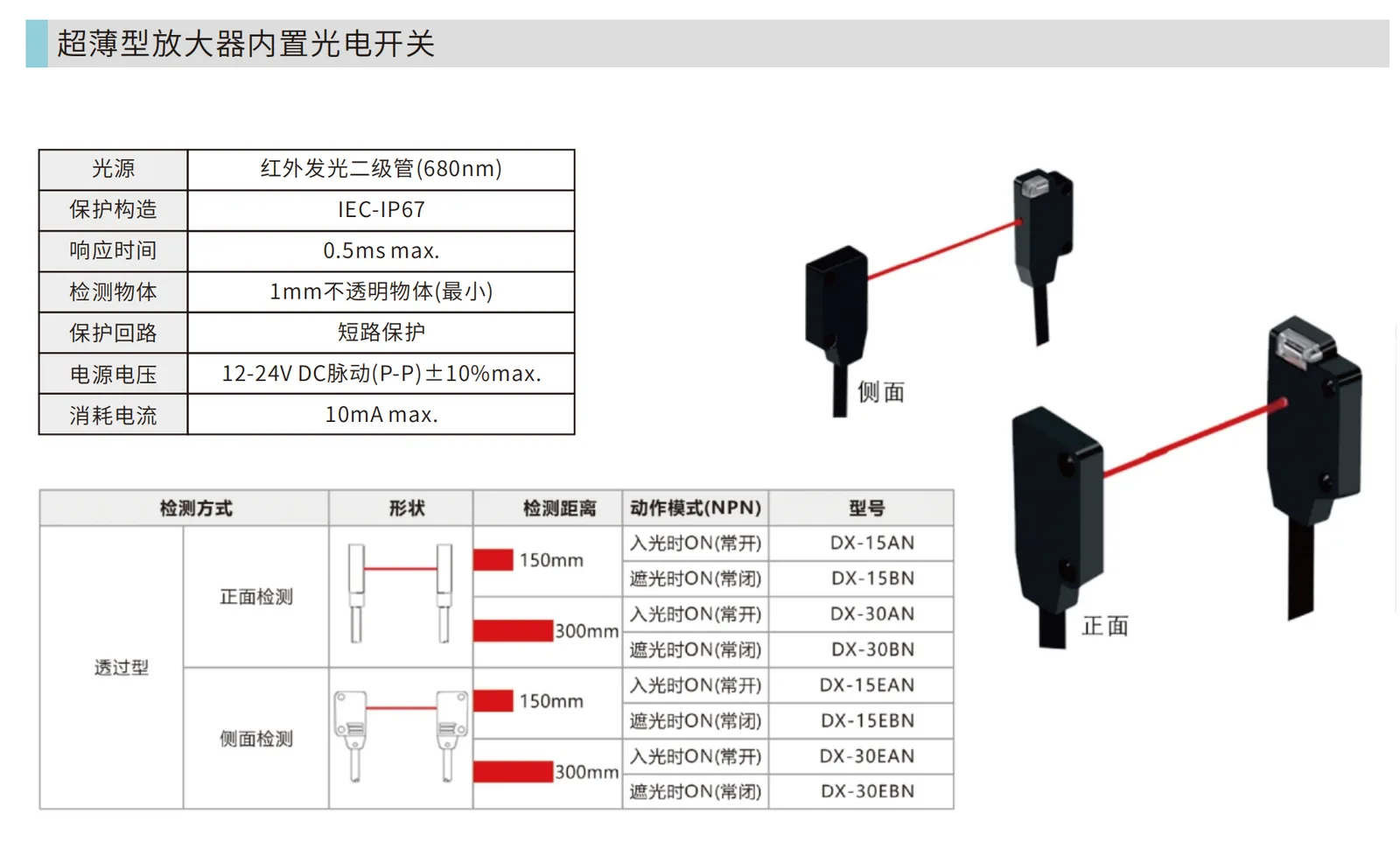

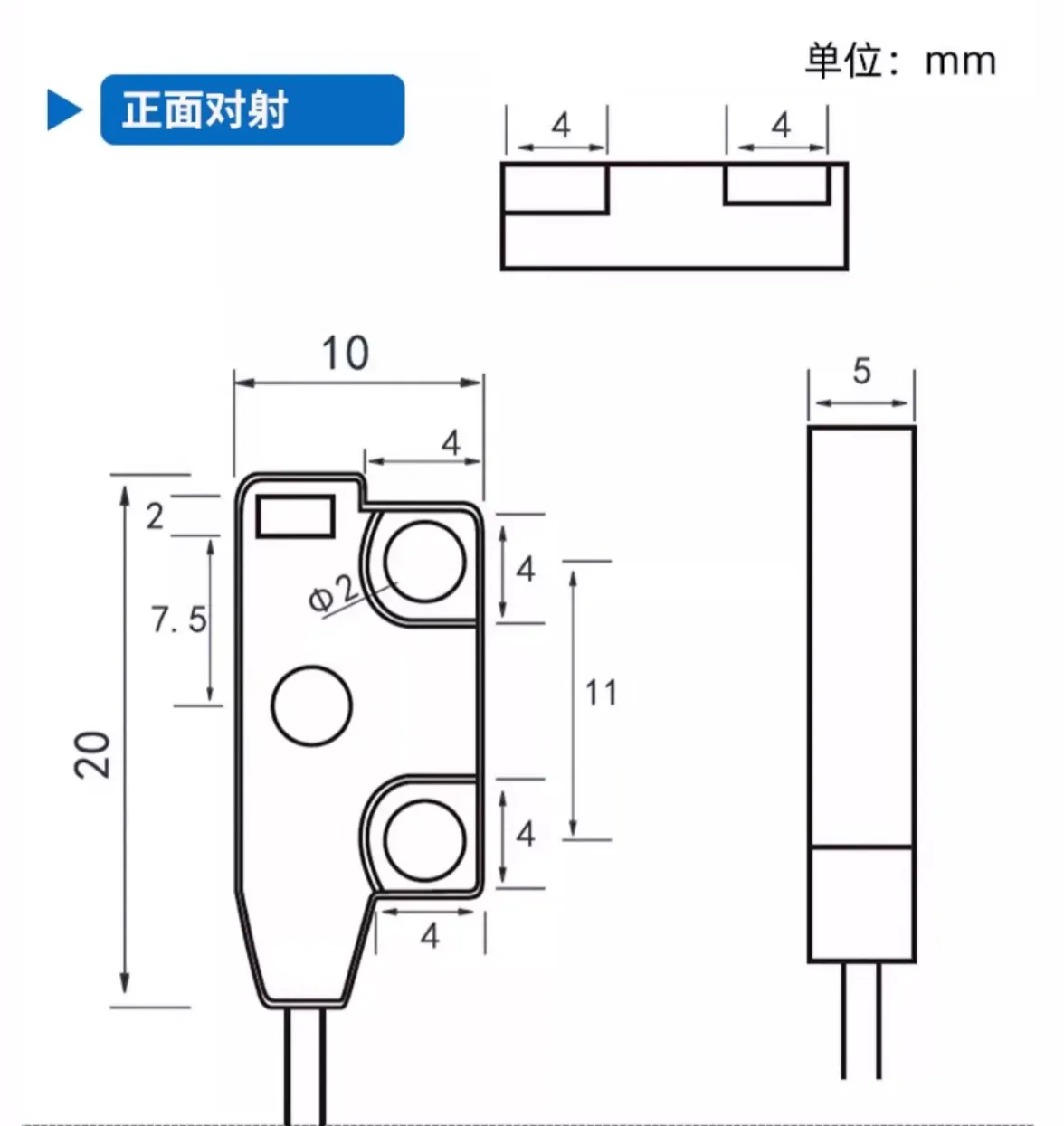

DX-15/30 系列 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
光学参数
| 检测方式 | 对射式(发射端 + 接收端成对,超薄型);另有投/受光器单体可自由配对 |
| 检测距离(DX-15) | 150mm |
| 检测距离(DX-30) | 300mm |
| 检测距离(对射 DX-50L / DX-50F) | 500mm(L 侧面检测 / F 正面检测) |
| 检测距离(对射 DX-100L / DX-100F) | 1000mm(L 侧面检测 / F 正面检测) |
| 光源 | 680nm LED(画册标注红外) |
| 最小检测物体 | 1mm |
电气参数
| 输出方式(DX-15/30 主机) | NPN |
| 动作模式(A 后缀) | 入光时 ON(常开 Light-ON) |
| 动作模式(B 后缀) | 遮光时 ON(常闭 Dark-ON) |
| 对射型输出(DX-50 / DX-100) | NPN / PNP 可选;常开常闭可切换(接收端四线:蓝负极/棕正极/黑输出/白切换线,白线短接蓝线即常开转常闭) |

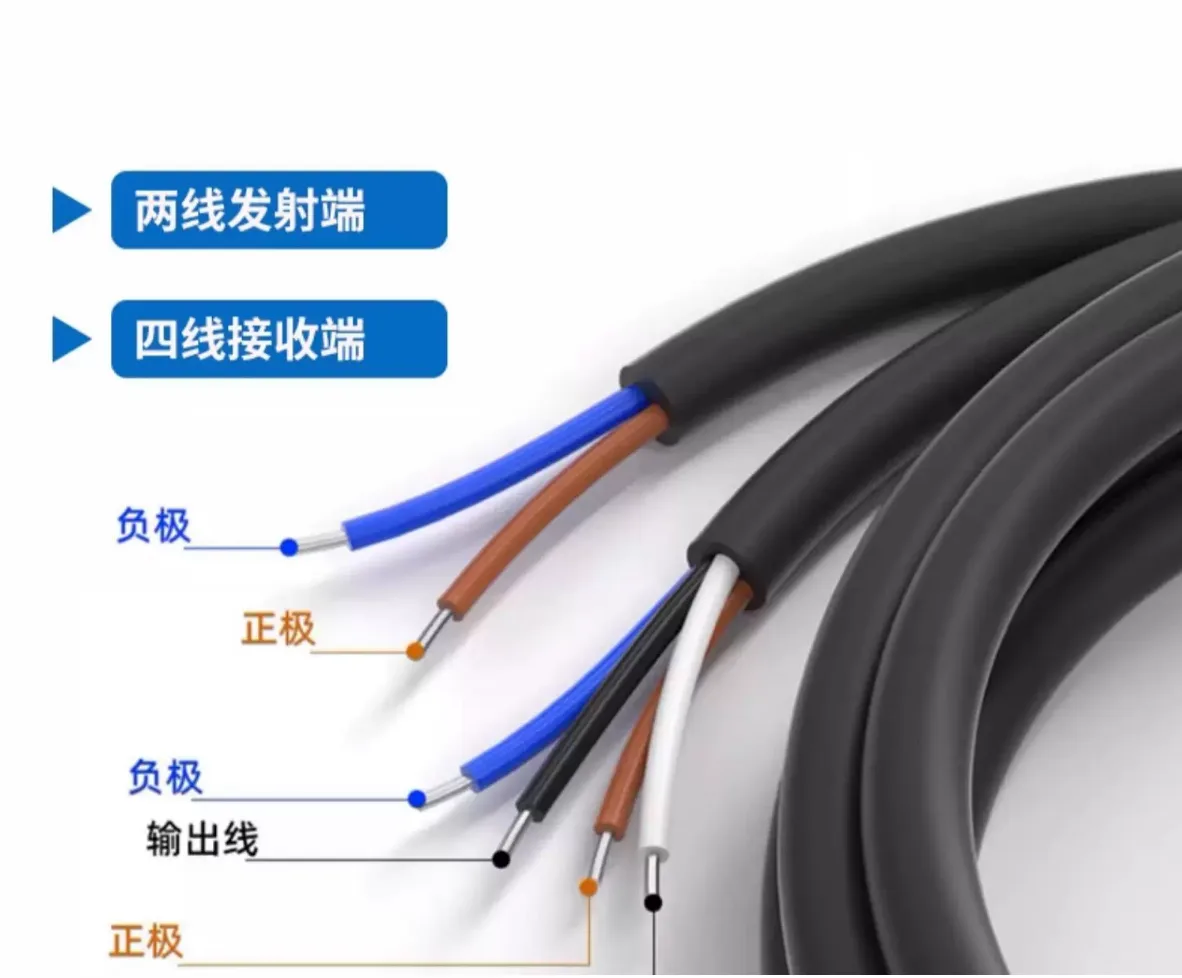

| 对射型接线 | 两线发射端(蓝负极、棕正极)+ 四线接收端(蓝负极、棕正极、黑输出、白切换) |
| 工作电压 | 12-24VDC |
| 响应时间 | 0.5ms |
机械与环境
| 光轴方向 | 标准款正面检测;E 后缀款侧面检测(光轴 90°) |
| 防护等级 | IP67 |
型号构成
| 近距对射型号 | DX-15AN/BN、DX-30AN/BN(正面对射)、DX-15EAN/EBN、DX-30EAN/EBN(侧面对射) |
| 对射成品型号 | DX-50F / DX-50L(500mm)、DX-100F / DX-100L(1000mm),均含 N(NPN)/ P(PNP)输出、常开常闭可切换 |
| 配对单体 | 投光器 DX-15ET/DX-30ET/DX-15T/DX-30T;受光器 DX-15ES/DX-30ES/DX-15S/DX-30S |

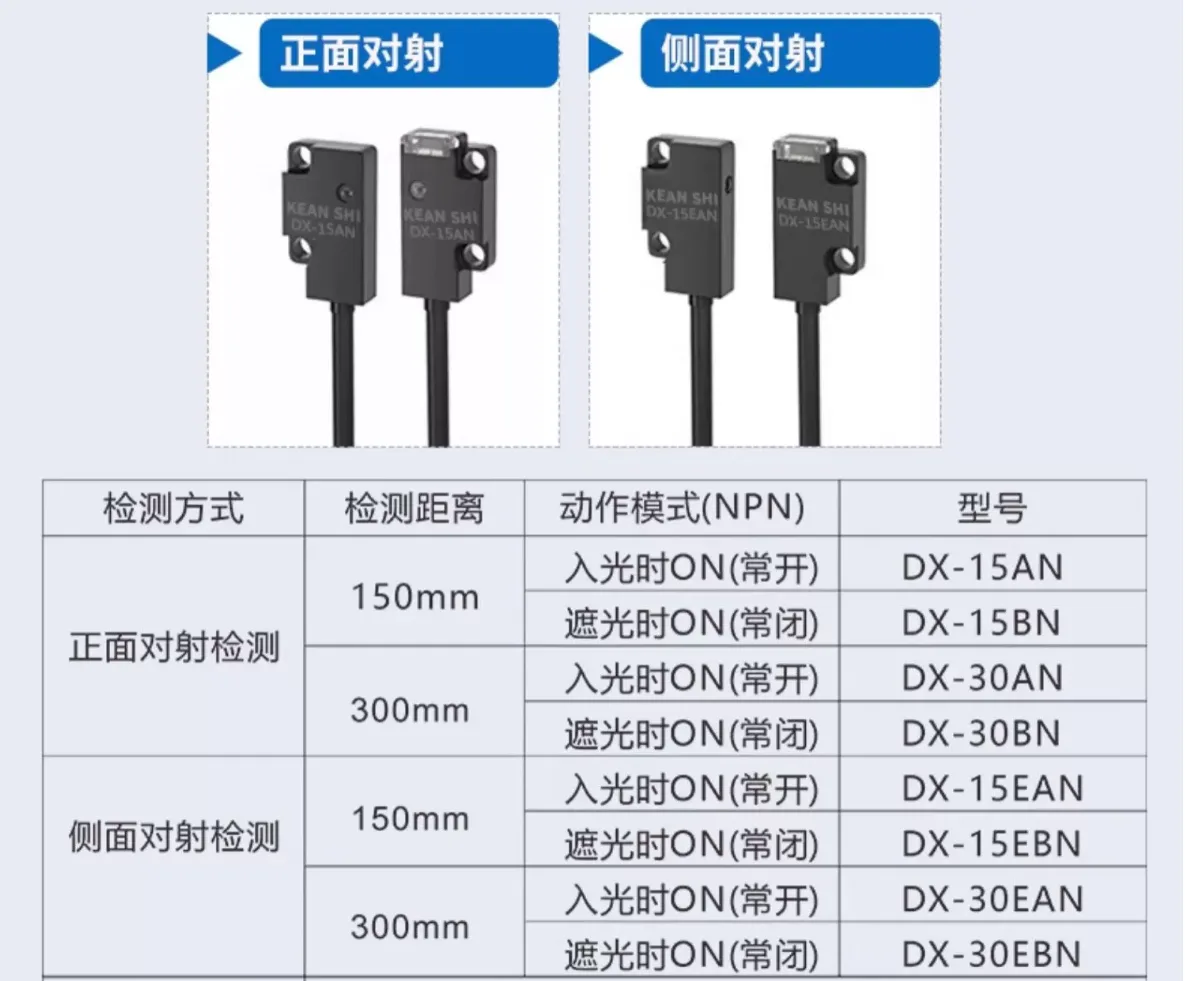

DX-15/30 系列 标准选型对照表
DX 全系为对射式,按"距离档位 + 光轴方向 + 输出逻辑"选型,12-24VDC。近距 DX-15/30 为 NPN(A=入光 ON 常开,B=遮光 ON 常闭,E=侧面对射);远距 DX-50 / DX-100 为 N(NPN)/ P(PNP)输出、常开常闭可切换,F=正面对射、L=侧面对射:
| 型号 | 光轴方向 | 检测距离 | 输出 / 动作模式 |
|---|---|---|---|
| DX-15AN / DX-15BN | 正面对射 | 150mm | NPN;AN=常开 / BN=常闭 |
| DX-30AN / DX-30BN | 正面对射 | 300mm | NPN;AN=常开 / BN=常闭 |
| DX-15EAN / DX-15EBN | 侧面对射 | 150mm | NPN;EAN=常开 / EBN=常闭 |
| DX-30EAN / DX-30EBN | 侧面对射 | 300mm | NPN;EBN=常闭;EAN 画册印刷存疑,下单前确认 |
| DX-50F / DX-50L | 正面 F / 侧面 L(对射) | 500mm | N(NPN)/ P(PNP);常开常闭可切换 |
| DX-100F / DX-100L | 正面 F / 侧面 L(对射) | 1000mm | N(NPN)/ P(PNP);常开常闭可切换 |
| DX-15ET/ES、DX-30ET/ES 等 | 对射单体 | 配对使用 | 投光器 ET/T,受光器 ES/S |
DX-15/30 系列 典型应用行业

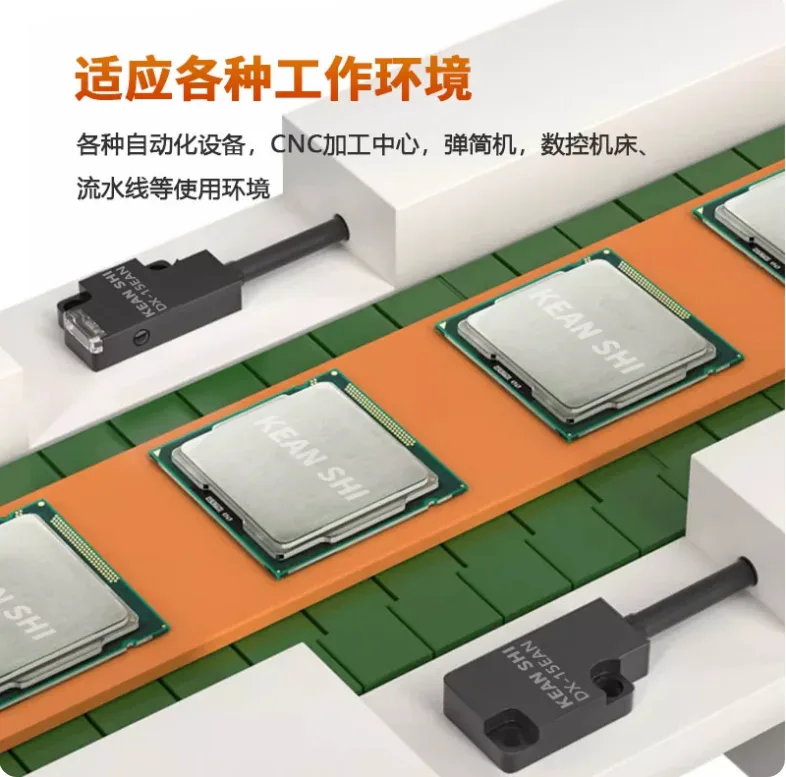

电子与半导体设备
设备内部窄缝处的小零件检测:超薄壳体贴着机构安装,1mm 最小检测物连引脚、细小元件都能稳定捕捉。
高速贴标与分选机
片状物高速通过的检知,0.5ms 响应对应上千次/秒级节拍,不丢件不误计。
导轨与隔板间检测
E 后缀侧检款光轴转 90 度,沿导轨侧面、隔板间隙安装时不用改机构,到位检测一步到位。
油雾与清洗工位
IP67 防护耐油雾、水汽与短时浸水,紧凑湿性工位也能放心用,不因超薄牺牲防护。
设备改造与空间受限点位
超薄对射本体免外置放大器,厚度受限的旧设备加装检测点时不用重新开腔体,发射受光贴两侧即可。
DX-15/30 系列 技术原理与工作机制
DX 全系为对射式:发射端本体内 680nm 红外 LED 持续发射光束,正对安装的接收端本体接收该光束;当物体进入两者之间遮断光束、接收光量低于阈值时即触发输出。因为判断的是"光束有没有被遮断"、而非回光强度,所以检测距离与目标颜色、表面反光无关,黑件、白件、透明件都按同一距离稳定动作,抗背景干扰。近距 DX-15/30 输出 NPN:A 后缀入光时 ON(常开)、B 后缀遮光时 ON(常闭);远距 DX-50 / DX-100 提供 NPN/PNP、常开常闭可切换。0.5ms 响应与 1mm 最小检测物使其兼顾高速与细小目标两类难点。
DX-15/30 系列 安装指南
对射式安装:把发射端与接收端相对固定、对准同一光轴,让被测物从两者之间通过。近距 DX-15(150mm)/DX-30(300mm)、远距 DX-50(500mm)/DX-100(1000mm),发射受光间距控制在对应档位内并留余量。光轴朝向按机构选:正面对射款光束从本体正面射出,侧面对射款(E 后缀 / L 款)光轴转 90 度从侧面射出,贴导轨、隔板平装时支架不用改。近距款 NPN 三线制接 PLC 漏型输入;远距款按发射端两线、接收端四线接线(白色切换线短接蓝色负极线即常开转常闭),供电 12-24VDC。IP67 防护可用于油雾、清洗工位,安装时注意透镜面避开切屑直接冲击。注意:DX-30EAN 画册印刷的动作模式存疑(印"常闭"、按命名规则应为常开),下单前请与我司确认实际输出逻辑。
DX-15/30 系列 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 DX-15/30 系列 | 进口同等级款 |
|---|---|---|
| 外形与安装 | 超薄壳体+正面/侧检双布局,窄缝、导轨侧直接装 | 进口同类品牌薄型款可选面较窄,侧检款常需另配棱镜支架 |
| 检测能力 | 最小检测物 1mm、响应 0.5ms,细小高速目标都覆盖 | 进口同类品牌同级规格相当,但单价明显更高 |
| 防护等级 | 超薄壳体仍做到 IP67,湿性工位可用 | 进口同类品牌薄型款部分仅 IP50-IP65 |
| 供货与服务 | 佛山工厂直销,现货快发,中文技术支持直达工程师 | 进口同类品牌渠道供货,交期与技术响应链条长 |
关于 DX-15/30 系列 的常见问题
DX-15/30 能替代进口同类品牌的超薄光电开关吗?
DX-15 和 DX-30 怎么选?还有更远的距离吗?
E 后缀的侧面检测款是什么意思?什么时候用?
和 DD-T21/D21 小型系列怎么分工?
发射端和接收端可以单独买、自由配对吗?
输出是 NPN 还是 PNP?常开常闭怎么区分?
IP67 具体能到什么程度?
DX 光电开关和 DX 安全门锁是一个系列吗?
起订量多少?可以开发票吗?交期多久?
