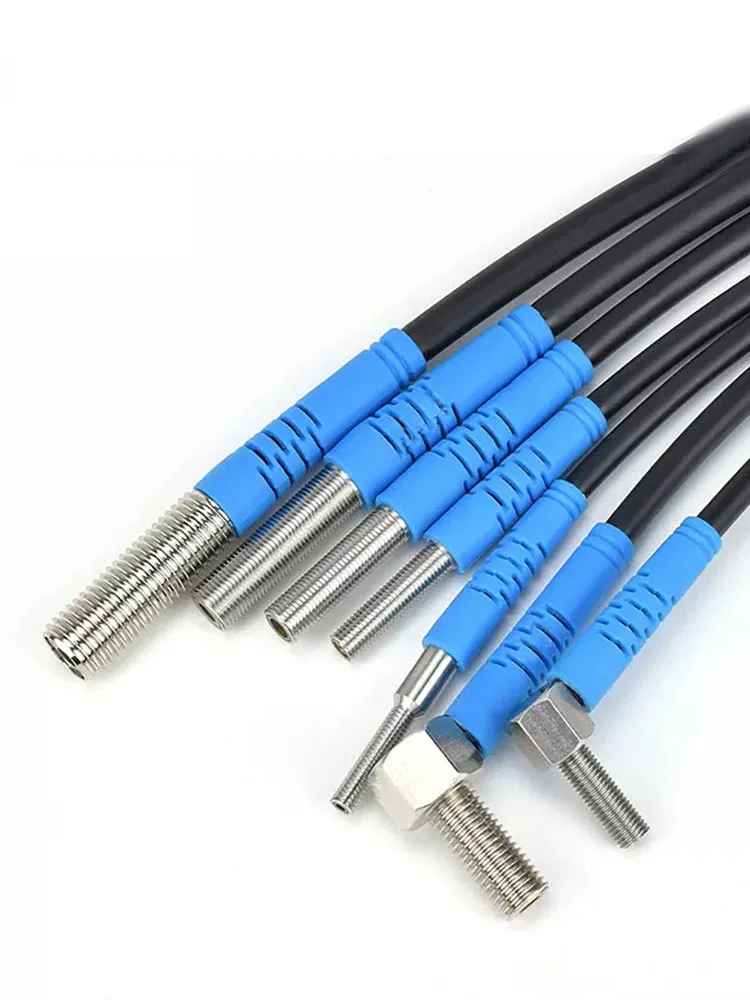

戴迪斯科 DS 弯头激光对射开关｜M4/M6 90° 直角出光｜20m 对射 1.5-2mm 小光点｜国产替代
直角机身 + 1.5-2mm 细光点 + 20m 对射——狭小空间里的精密检测方案
| M4 弯头对射 | DS0420N1/P1/N2/P2（发射+接收成对） |
| M6 弯头对射 | DS0620N1/P1/N2/P2（发射+接收成对） |
| 输出后缀 | N1=NPN 常开 / P1=PNP 常开 / N2=NPN 常闭 / P2=PNP 常闭 |
| 检测方式 | 对射式（发射器+接收器成对，挡光触发） |
| 光源 | 650nm 红色激光 |
| 对射距离 | M4：20m；M6：20m（标准 100×100mm 白纸目标） |
DS0420/DS0620（90°弯头） 产品详解
戴迪斯科 DS 弯头系列是 90° 直角机身的微型激光对射开关：发射器与接收器成对使用，M4×0.5（机身总长仅 18mm）或 M6×0.75（20mm）不锈钢螺纹外壳在头部折转直角、线缆侧向引出，直头对射装不进或对不了光的位置，它贴着结构面就能布光路。650nm 红色激光，对射距离 20m（标准 100×100mm 白纸测试），标准光点 M4 约 1.5mm、M6 约 2mm，可定制 0.5/1.0mm 更小光点，响应 5ms、开关频率 100Hz。 细光点+对射，是它和普通光电最大的差异：1.5-2mm 的激光光束能分辨注射器针管、极片涂布间隙、细小工件这类漫反射式根本检不住的目标，而对射原理又保证检测与目标颜色、反光无关——挡光即触发。电气指标做得扎实：漏电流 <0.01mA、电压降 <1.5V、回差 <15%、重复精度 <5%，负载 150mA、内置短路保护（保护点 180mA）。 每种螺纹配 NPN/PNP、常开/常闭四种输出共 8 个型号，10-30VDC 供电，IP65 防护。与站内直头 M3-M6 激光对射款互补：安装空间常规选直头，出线深度受限、需要直角布光选 DS 弯头（订货请注明弯头款）。佛山工厂直销，支持小批量试样与光点定制，可开 13% 增值税专票，全国热线 4000-808-929。
为什么选择 DS0420/DS0620（90°弯头）
1.5-2mm 细光点
M4 标准约 1.5mm、M6 约 2mm 光点，可定制 0.5/1.0mm，针管、极片间隙、细小工件都分辨得出。
20m 对射距离
M4/M6 两款均达 20m（标准白纸目标），小机身跨大间距，远超同体积漫反射款的检测能力。
90° 直角机身
光路折转直角、线缆侧向引出，M4 款总长仅 18mm，直头对不了光的狭小位置照样布光路。
5ms 响应 · 100Hz
响应 5ms、开关频率 100Hz，输送线和分度工位上的快速通过目标不漏检。
电气指标扎实
漏电流 <0.01mA、电压降 <1.5V、回差 <15%、重复精度 <5%，长期运行判定点稳定。
不锈钢外壳 + IP65
M4×0.5/M6×0.75 不锈钢螺纹机身，IP65 防尘防喷水，车间粉尘水花环境耐用。
短路/过载保护
内置短路保护，过载保护点 180mA，接线失误或负载异常时自我保护不烧管。
NPN/PNP·NO/NC 全配置
每种螺纹四种输出组合共 8 个型号，漏型/源型 PLC 直连，无需中间继电器。
DS0420/DS0620（90°弯头） 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
型号选型
| M4 弯头对射 | DS0420N1/P1/N2/P2（发射+接收成对） |
| M6 弯头对射 | DS0620N1/P1/N2/P2（发射+接收成对） |
| 输出后缀 | N1=NPN 常开 / P1=PNP 常开 / N2=NPN 常闭 / P2=PNP 常闭 |
光学参数
| 检测方式 | 对射式（发射器+接收器成对，挡光触发） |
| 光源 | 650nm 红色激光 |
| 对射距离 | M4：20m；M6：20m（标准 100×100mm 白纸目标） |
| 光点大小 | M4 标准约 1.5mm；M6 标准约 2mm；可定制 0.5mm/1.0mm 小光点 |
电气参数
| 工作电压 | 10-30VDC |
| 输出方式 | NPN / PNP，常开 NO / 常闭 NC |
| 响应时间 | 5ms |
| 开关频率 | 最高 100Hz |
| 最大负载电流 | 150mA |
| 过载保护点 | 180mA（内置短路保护） |
| 漏电流 | <0.01mA |
| 电压降 | <1.5V |
| 开关回差 | <15%（Sr） |
| 重复精度 | <5%（Sr） |
机械与环境

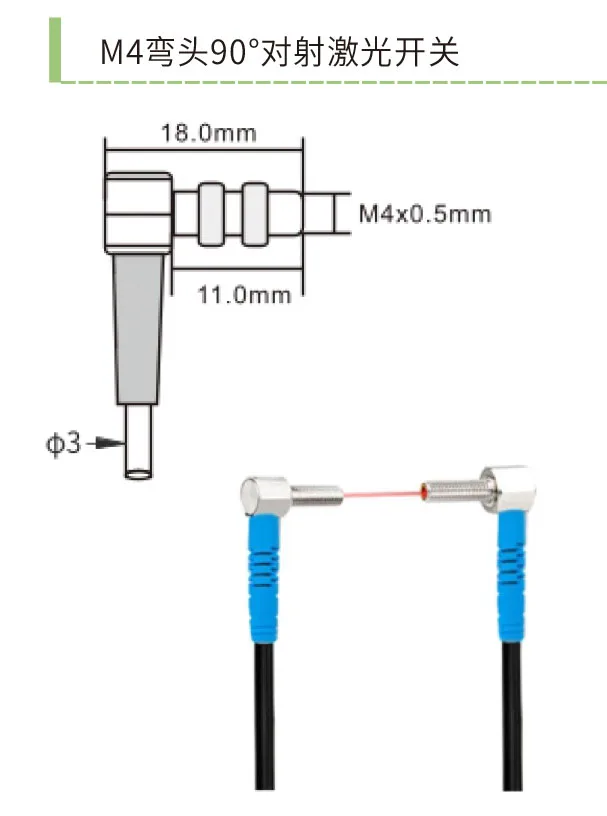

| 螺纹规格 | M4×0.5mm / M6×0.75mm |
| 机身总长 | M4：18.0mm；M6：20.0mm |
| 螺纹段长度 | M4：11.0mm；M6：14.0mm |
| 结构形式 | 90° 弯头（直角出光，线缆侧向引出） |
| 外壳材质 | 不锈钢 |
| 防护等级 | IP65 |
| 线缆 | φ3.0mm PVC 线缆 1.5m，3×0.15mm² 芯线 |
DS0420/DS0620（90°弯头） 标准选型对照表
DS 弯头激光对射系列共 8 个型号（发射+接收成对供货）：按安装孔选 M4 或 M6，按 PLC 类型选输出；订货请注明弯头（90°）款。
| 螺纹规格 | 对射距离 | 标准光点 | NPN 型号（常开/常闭） | PNP 型号（常开/常闭） |
|---|---|---|---|---|
| M4×0.5（总长 18mm） | 20m | 约 1.5mm | DS0420N1 / DS0420N2 | DS0420P1 / DS0420P2 |
| M6×0.75（总长 20mm） | 20m | 约 2mm | DS0620N1 / DS0620N2 | DS0620P1 / DS0620P2 |
DS0420/DS0620（90°弯头） 典型应用行业

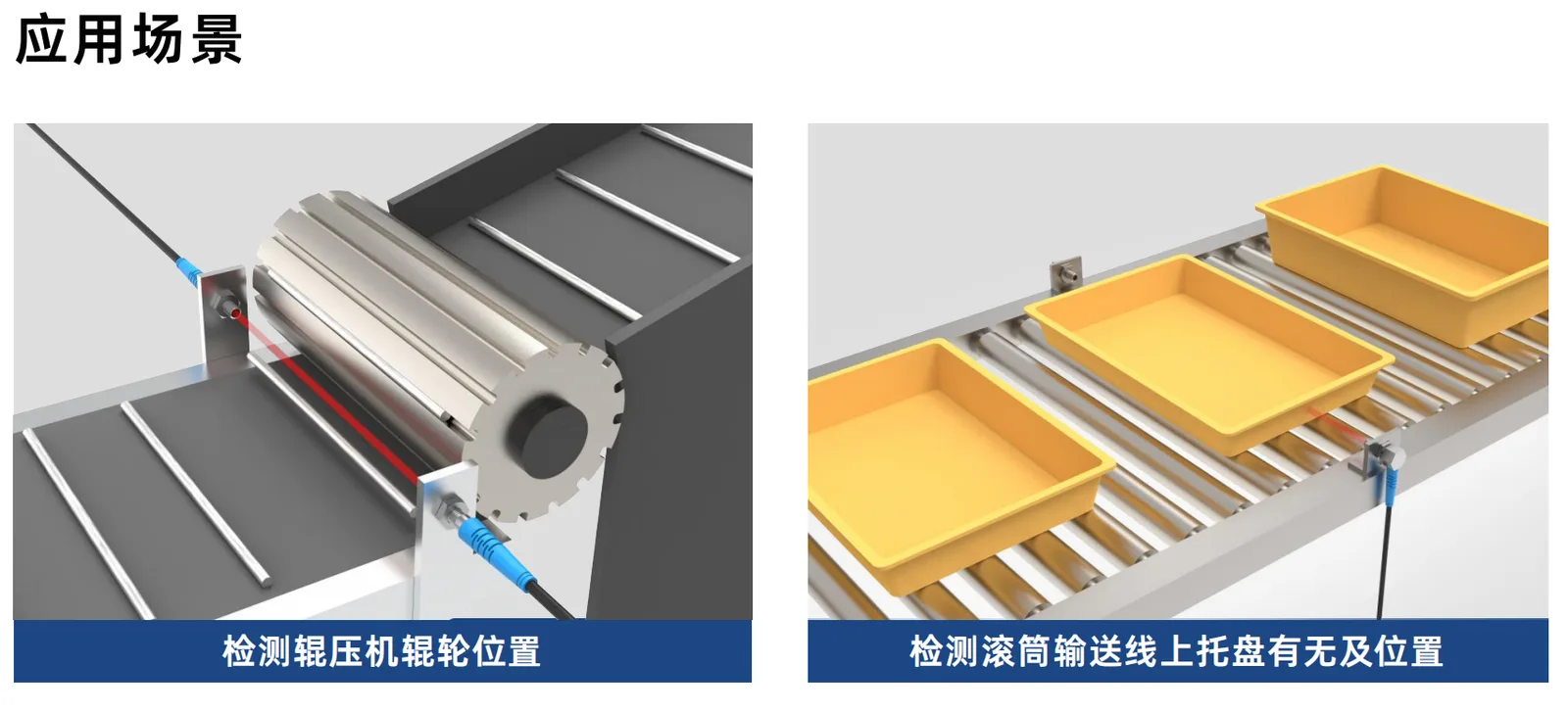

辊轴 / 覆膜设备
辊轴附近狭小空间的位置检测：弯头结构在辊轴间隙里布光路对光，20m 量程覆盖辊类设备常规安装间距。
辊道输送料盘检测
光束横跨辊道检测料盘到位与否，5ms 响应跟得上输送节拍，料盘颜色深浅不影响判定。

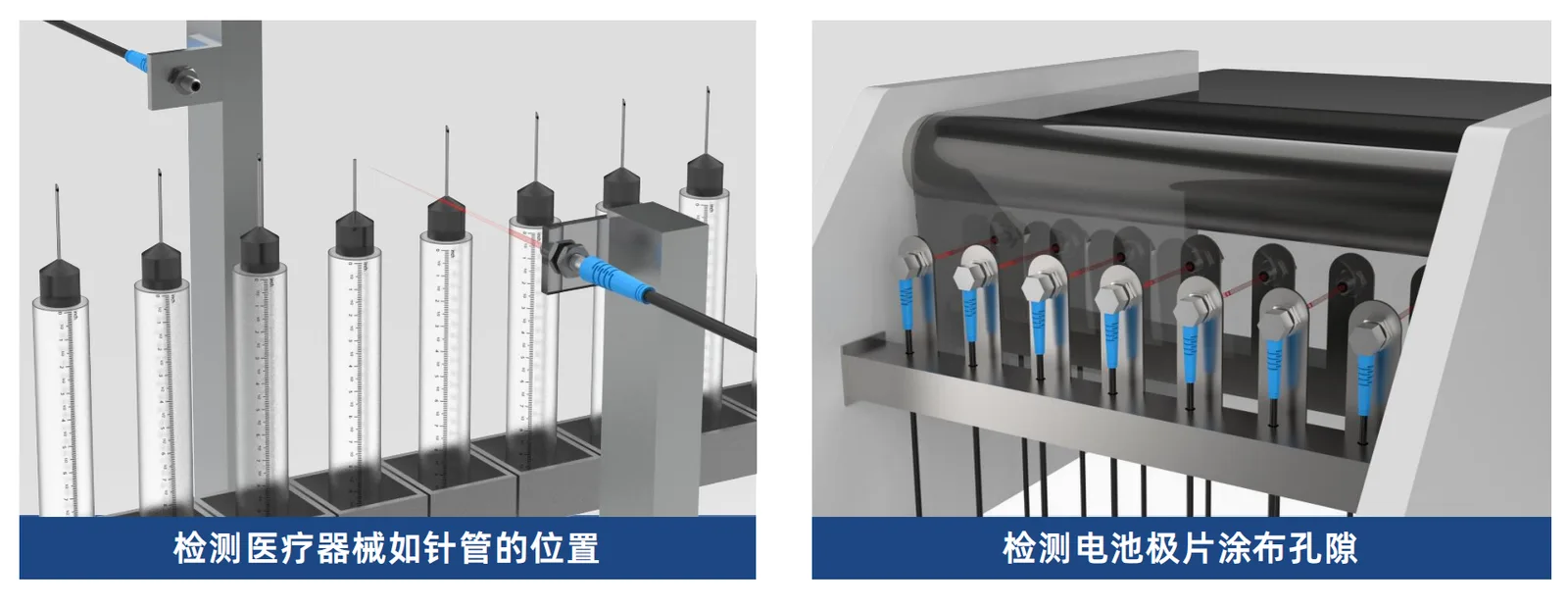

医疗器械组装
注射器针管等细长件的位置检测：1.5-2mm 细光点精准瞄准细小目标，弯头机身贴着治具侧装。
锂电极片涂布检测
极片涂布间隙、漏涂空缺检测：细光点分辨涂布边界，多只并排布点实现逐点扫描监测。
电芯 / 面板位置校验
多对对射沿线并排布置，逐点确认平板工件在输送线上是否居中、到位。
食品加工线计件
悬挂式对射逐件确认物料通过，连续加工线上挡光即计数，不受物料表面状态影响。
DS0420/DS0620（90°弯头） 技术原理与工作机制
DS0420/DS0620（90°弯头） 安装指南
DS0420/DS0620（90°弯头） 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 DS0420/DS0620（90°弯头） | 进口同等级款 |
|---|---|---|
| 光点精细度 | 标准 1.5-2mm，可定制 0.5/1.0mm 小光点 | 进口同类小光点多为高端型号，定制周期长 |
| 弯头微型规格 | M4 总长 18mm 直角机身，狭小空间布光路 | 进口同类微型弯头对射款式少、价格高 |
| 采购成本 | 厂家直销，成对采购价格优势明显 | 进口品牌成对价格通常为数倍 |
| 定制与服务 | 光点大小可定制，佛山工厂快速打样，中文支持 | 定制门槛高、沟通链条长 |
关于 DS0420/DS0620（90°弯头） 的常见问题
DS 弯头款能替代进口同类微型激光对射吗？
和站内直头 M3-M6 激光对射款是什么关系，怎么选？
发射器和接收器怎么买、怎么装？
光点 1.5mm 和定制 0.5mm 怎么选？

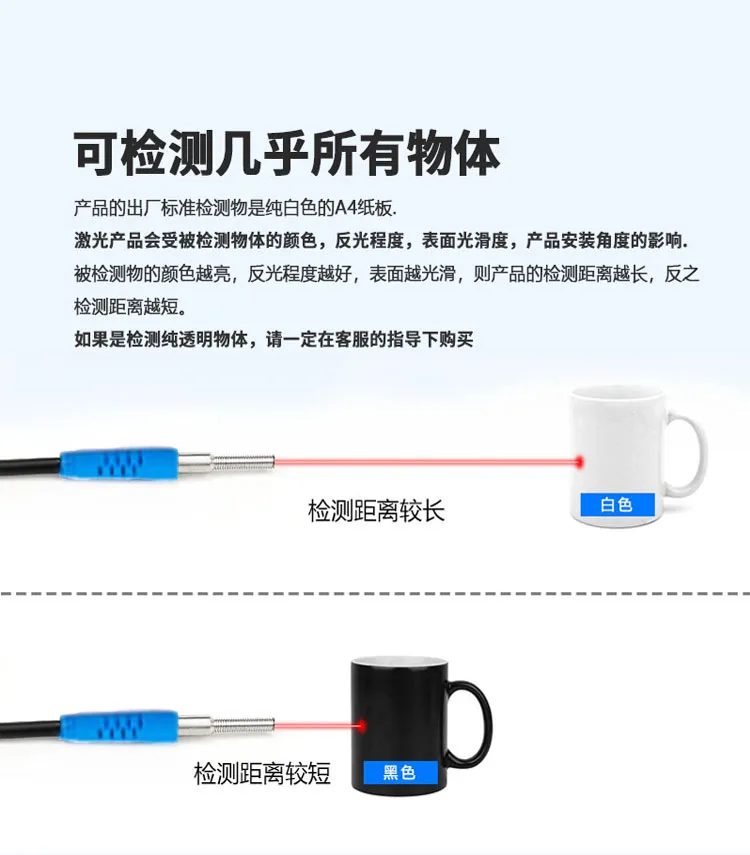

20m 距离是怎么测的，深色物体会缩短吗？
输出类型怎么选，接线是几线制？
响应速度够快吗，高速线能用吗？
可以用于人身安全防护吗？
起订量、交期和发票怎么安排？
