戴迪斯科 JNS 弯头激光漫反射开关｜M4/M6 90° 直角出光｜650nm 红激光 10-100mm｜IP65｜国产替代
90° 直角出光——探头贴壁装、光路拐直角，直头装不进的位置它能检
| M4 弯头款 | JNS0440N1/P1/N2/P2-90°，检测距离 10-50mm |
| M6 弯头款 | JNS06100N1/P1/N2/P2-90°，检测距离 15-100mm |
| 命名规则 | N=NPN / P=PNP；后缀 1=常开 NO / 2=常闭 NC；-90°=弯头结构 |
| 检测方式 | 漫反射（发射接收一体，无需反光板） |
| 光源 | 650nm 可见红色激光 |
| 检测距离 | M4：10-50mm；M6：15-100mm |
JNS0440/JNS06100-90° 产品详解
戴迪斯科 JNS 系列是 90° 弯头结构的微型激光漫反射开关：机身在头部拐了个直角，出光方向与安装轴线垂直、线缆从侧向引出——直头传感器因为机身长度或出线空间装不进去的位置，弯头款贴着结构面就能装。M4 螺纹款检测距离 10-50mm，M6 螺纹款 15-100mm，各配 NPN/PNP、常开/常闭四种输出（型号带 -90° 后缀），共 8 个型号，10-30VDC 供电，IP65 防护。 650nm 可见红激光是它相对红外款的实用优势：光斑肉眼可见，装的时候能直接看到打在哪里，狭小空间里盲调对位的时间省一大半；激光光斑细，小工件、小特征也能瞄得准。漫反射原理发射接收一体，单侧安装、无需反光板，检测点只有一个安装位也能用。 典型场景都是"空间困局"：紧凑治具内部工件到位、窄槽/通道内物体检测、面板背后安装深度不够、PCB 组装线小元件到位确认。与站内直头激光漫反射款（M3-M8 系列）互补：安装面背后空间充足用直头，出线方向或安装深度受限选 JNS 弯头。对标进口同类弯头激光传感器价格优势明显，佛山工厂直销，支持小批量试样，可开 13% 增值税专票，全国热线 4000-808-929。
为什么选择 JNS0440/JNS06100-90°
90° 直角出光结构
出光方向与安装轴线垂直、线缆侧向引出，安装面背后深度不足、直头装不进的位置照样能装能检。
M4/M6 微型螺纹
直接拧进 M4 或 M6 安装孔，无需转接支架，小型治具与紧凑机构内轻松集成。
650nm 可见红激光
光斑肉眼可见，安装调试时直接看到打点位置，狭小空间对位快；细光斑瞄准小目标更精准。
两档检测距离
M4 款 10-50mm、M6 款 15-100mm，按安装距离选规格，原理相同、选型简单。
漫反射免反光板
发射接收一体，直接检测目标反射光，单侧安装即可，不用在对面布置反光板或接收器。
NPN/PNP·NO/NC 全配置
每种规格四种输出组合（后缀 1=常开、2=常闭），漏型/源型 PLC 输入都能直连。
IP65 防尘防喷水
防尘与防喷水防护，一般车间粉尘、水花环境放心使用。
JNS0440/JNS06100-90° 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
型号选型
| M4 弯头款 | JNS0440N1/P1/N2/P2-90°，检测距离 10-50mm |
| M6 弯头款 | JNS06100N1/P1/N2/P2-90°，检测距离 15-100mm |
| 命名规则 | N=NPN / P=PNP；后缀 1=常开 NO / 2=常闭 NC；-90°=弯头结构 |
光学参数
| 检测方式 | 漫反射（发射接收一体，无需反光板） |
| 光源 | 650nm 可见红色激光 |
| 检测距离 | M4：10-50mm；M6：15-100mm |
电气参数
| 工作电压 | 10-30VDC |
| 输出方式 | NPN / PNP，常开 NO / 常闭 NC |
机械与环境
| 螺纹规格 | M4 / M6 |
| 结构形式 | 90° 弯头（直角出光，线缆侧向引出） |
| 防护等级 | IP65 |
JNS0440/JNS06100-90° 标准选型对照表
JNS 弯头激光漫反射系列共 8 个型号：按安装孔与检测距离选 M4 或 M6，再按 PLC 类型选输出。
| 螺纹规格 | 检测距离 | NPN 型号（常开/常闭） | PNP 型号（常开/常闭） |
|---|---|---|---|
| M4 弯头 | 10-50mm | JNS0440N1-90° / JNS0440N2-90° | JNS0440P1-90° / JNS0440P2-90° |
| M6 弯头 | 15-100mm | JNS06100N1-90° / JNS06100N2-90° | JNS06100P1-90° / JNS06100P2-90° |

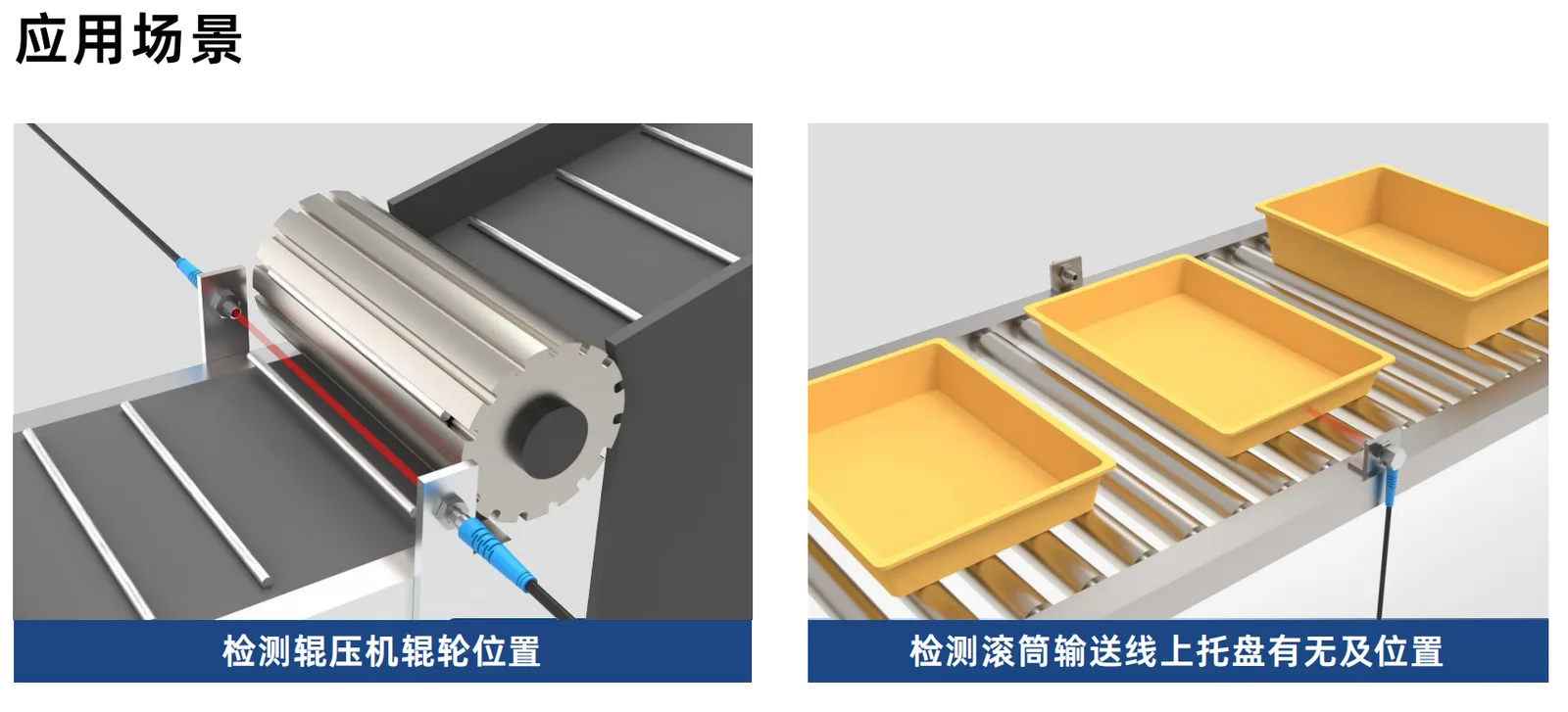

JNS0440/JNS06100-90° 典型应用行业
紧凑装配治具
治具内部小工件到位检测：M4/M6 微型螺纹加 90° 弯头结构，直头传感器塞不进的治具腔体也能布点。
窄槽 / 通道检测
窄槽内物体有无检测：线缆侧向引出，安装面背后没有直线走线空间也不影响安装。
PCB / 小件组装线
PCB 与小元件到位确认：10-100mm 近距离检测配可见激光细光斑，小目标瞄得准、调得快。
设备面板 / 机柜内部
面板背后安装深度受限的检测点：弯头结构把所需纵深压到最小，贴着面板背面安装。
既有设备加装检测点
改造项目里结构已定、空间零余量的位置：90° 出光提供了直头款做不到的安装几何自由度。
JNS0440/JNS06100-90° 技术原理与工作机制
JNS0440/JNS06100-90° 安装指南
JNS0440/JNS06100-90° 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 JNS0440/JNS06100-90° | 进口同等级款 |
|---|---|---|
| 弯头结构规格 | M4/M6 两种微型螺纹弯头款，8 个型号现货 | 进口同类弯头微型激光款型号少、多需订货 |
| 可见激光对位 | 650nm 可见光斑，狭小空间安装对位直观 | 进口同类同为可见激光，功能相当 |
| 采购成本 | 厂家直销价，明显低于进口同类 | 进口品牌溢价高，小批量采购不划算 |
| 供货与服务 | 佛山现货直发，支持试样，中文技术支持 | 订货周期长，售后响应链条长 |
关于 JNS0440/JNS06100-90° 的常见问题
JNS 弯头款能替代进口同类直角激光传感器吗？
什么时候选弯头款，什么时候用直头款？
M4 和 M6 款怎么选？
需要反光板或对面接收器吗？
输出类型和接线怎么选？

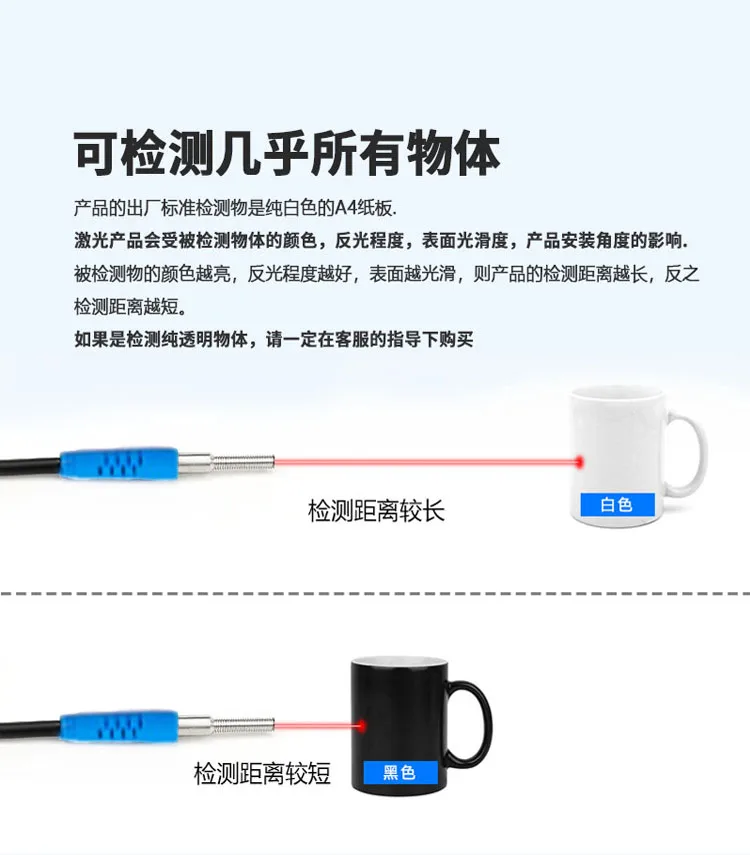

检测深色或反光差的物体距离会缩短吗？
激光会不会伤眼，可以用于人身安全防护吗？
起订量、交期和发票怎么安排？
同系列其他产品

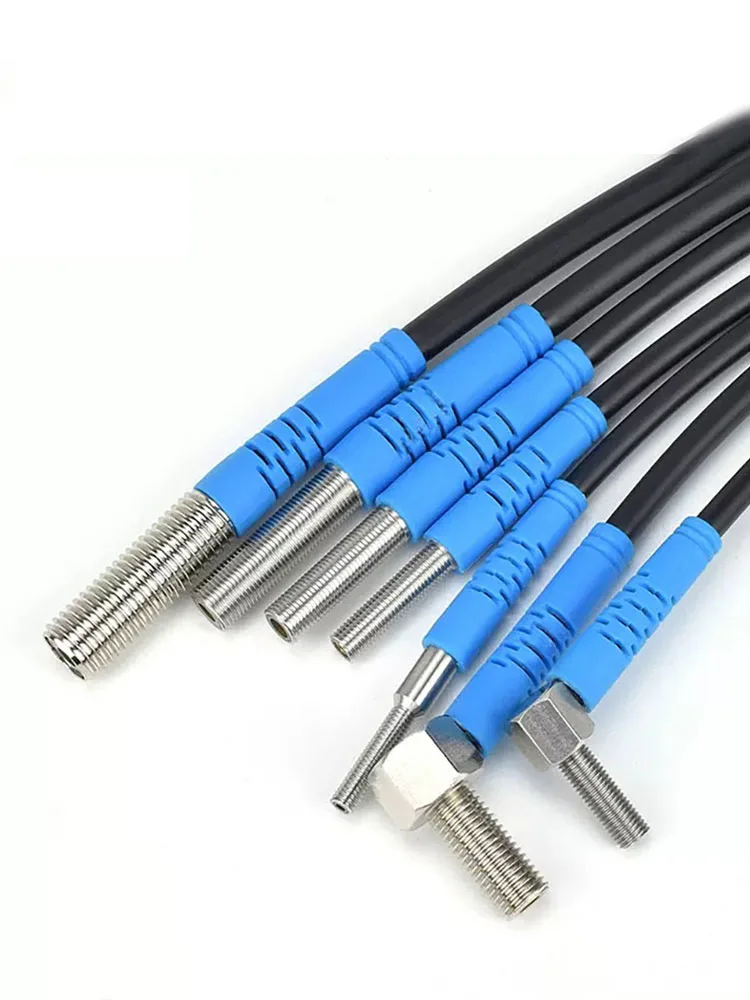

戴迪斯科 DS 弯头激光对射开关｜M4/M6 90° 直角出光｜20m 对射 1.5-2mm 小光点｜国产替代
