戴迪斯科 E3JK 方形光电开关｜继电器3A直驱负载｜交直流90-250V宽电源｜三种检测方式｜国产替代
内置继电器直驱 3A 负载、交流直流随便接——不用 PLC 也能干活的方形光电,老设备改造首选
| 检测方式 | 漫反射(DS30)/ 镜面反射(R4,配反射板)/ 对射(5DM) |
| 检测距离(漫反射 DS30) | 0.5m / 1.5m(±10%) |
| 检测距离(镜面反射 R4) | 4m(±10%,配反射板) |
| 检测距离(对射 5DM) | 继电器款 5m / 晶体管款 15m |
| 输出方式(继电器款) | 内置继电器:J=交流五线 90-250V;Z=直流五线 10-30V;A/DJ=交直流五线 10-250V |
| 输出方式(晶体管款) | 直流三线 10-30V:M1=NPN NO;M2=NPN NC;M3=PNP NO;M4=PNP NC |
E3JK 系列 产品详解
戴迪斯科 E3JK 是一个"不挑电源、不靠 PLC"的方形光电开关系列。它最大的特点是提供内置继电器输出:J 款接 90-250VAC 交流市电、Z 款接 10-30VDC 直流、A/DJ 款 10-250V 交直流通吃,继电器触点最大 3A,可以直接驱动小型接触器、电磁阀、报警灯——老设备改造、简易输送线这类没有 PLC、甚至没有直流电源的场合,接上市电就能干活,这是纯晶体管光电做不到的。 检测方式一个系列配齐三种:漫反射 DS30 检测 0.5m/1.5m(±10%),单边安装免反射板;镜面反射 R4 配反射板检测 4m(±10%),中距工位抗背景干扰更好;对射 5DM 继电器款 5m、晶体管款最远 15m,大门、通道、宽输送线都够用。除继电器款外,漫反射与镜面反射还有 M1-M4 晶体管款(NPN/PNP × 常开/常闭全四种,直流三线 10-30V),与继电器款共用同一壳体,设备从继电器控制升级到 PLC 控制时安装孔位不用重开。注意对射晶体管款仅有 M1/M3 常开型,5DM2/5DM4 不存在,选型时别列错。 机身带灵敏度旋钮可现场微调阈值,防护等级 IP55,工作温度 -25~65℃,标配 2m 引线直接进控制箱。广东佛山工厂直销,支持小批量试样,可开 13% 增值税专票;本品为通用检测元件,不用于人身安全防护。
为什么选择 E3JK 系列
继电器 3A 直驱负载
J/Z/A/DJ 款内置继电器,触点最大 3A,直接驱动小型接触器、电磁阀、报警灯,不用 PLC 和中间继电器。
交直流宽电源通吃
J 款 90-250VAC、Z 款 10-30VDC、A/DJ 款 10-250V 交直流通用,现场是什么电源都不用愁,备货极简。
三种检测方式全覆盖
漫反射 0.5m/1.5m、镜面反射 4m、对射 5m/15m,近距检物、中距带反射板、远距对射一个系列解决。
继电器/晶体管同壳体
M1-M4 晶体管款(NPN/PNP×NO/NC)与继电器款共用外形,控制架构升级不用重新开安装孔。
灵敏度旋钮现场可调
机身电位器微调检测阈值,目标大小、颜色、反射率变化时现场就能调好。
IP55 防护耐工业环境
防尘防溅水,-25~65℃ 宽温工作,无供暖车间与较热的设备箱都能用。
2m 引线免配插件
标配 2m 引出线直接进控制箱接线,改造现场不用另配连接器。
E3JK 系列 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
光学参数
| 检测方式 | 漫反射(DS30)/ 镜面反射(R4,配反射板)/ 对射(5DM) |
| 检测距离(漫反射 DS30) | 0.5m / 1.5m(±10%) |
| 检测距离(镜面反射 R4) | 4m(±10%,配反射板) |
| 检测距离(对射 5DM) | 继电器款 5m / 晶体管款 15m |
电气参数
| 输出方式(继电器款) | 内置继电器:J=交流五线 90-250V;Z=直流五线 10-30V;A/DJ=交直流五线 10-250V |
| 输出方式(晶体管款) | 直流三线 10-30V:M1=NPN NO;M2=NPN NC;M3=PNP NO;M4=PNP NC |
| 继电器触点容量 | 最大 3A |
| 接线方式 | 继电器款五线;晶体管款三线 |
| 灵敏度调节 | 机身电位器(旋钮)现场可调 |
机械与环境
| 防护等级 | IP55 |
| 工作温度 | -25~65℃ |
| 引线长度 | 2m |
型号构成
| 漫反射型号 | E3JK-DS30J/Z/A(DJ)/M1/M2/M3/M4 |
| 镜面反射型号 | E3JK-R4MJ/R4MZ/R4A(DJ)/R4M1/R4M2/R4M3/R4M4 |
| 对射型号 | E3JK-5DMJ/5DMZ/5A(DJ)/5DM1/5DM3(对射晶体管仅常开款,5DM2/5DM4 不存在) |
E3JK 系列 标准选型对照表
E3JK 系列按"检测方式 + 输出/电源后缀"选型。后缀:J=交流 90-250V 继电器;Z=直流 10-30V 继电器;A/DJ=交直流 10-250V 继电器;M1=NPN NO;M2=NPN NC;M3=PNP NO;M4=PNP NC(晶体管直流三线 10-30V):
| 检测方式 | 检测距离 | 继电器款 | 晶体管款 | 备注 |
|---|---|---|---|---|

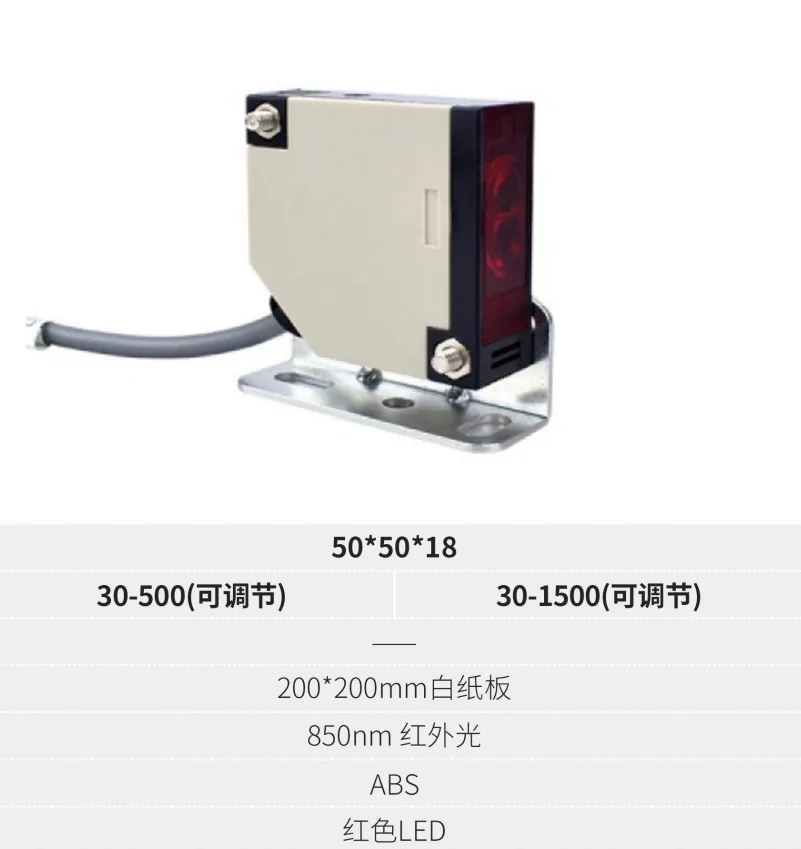

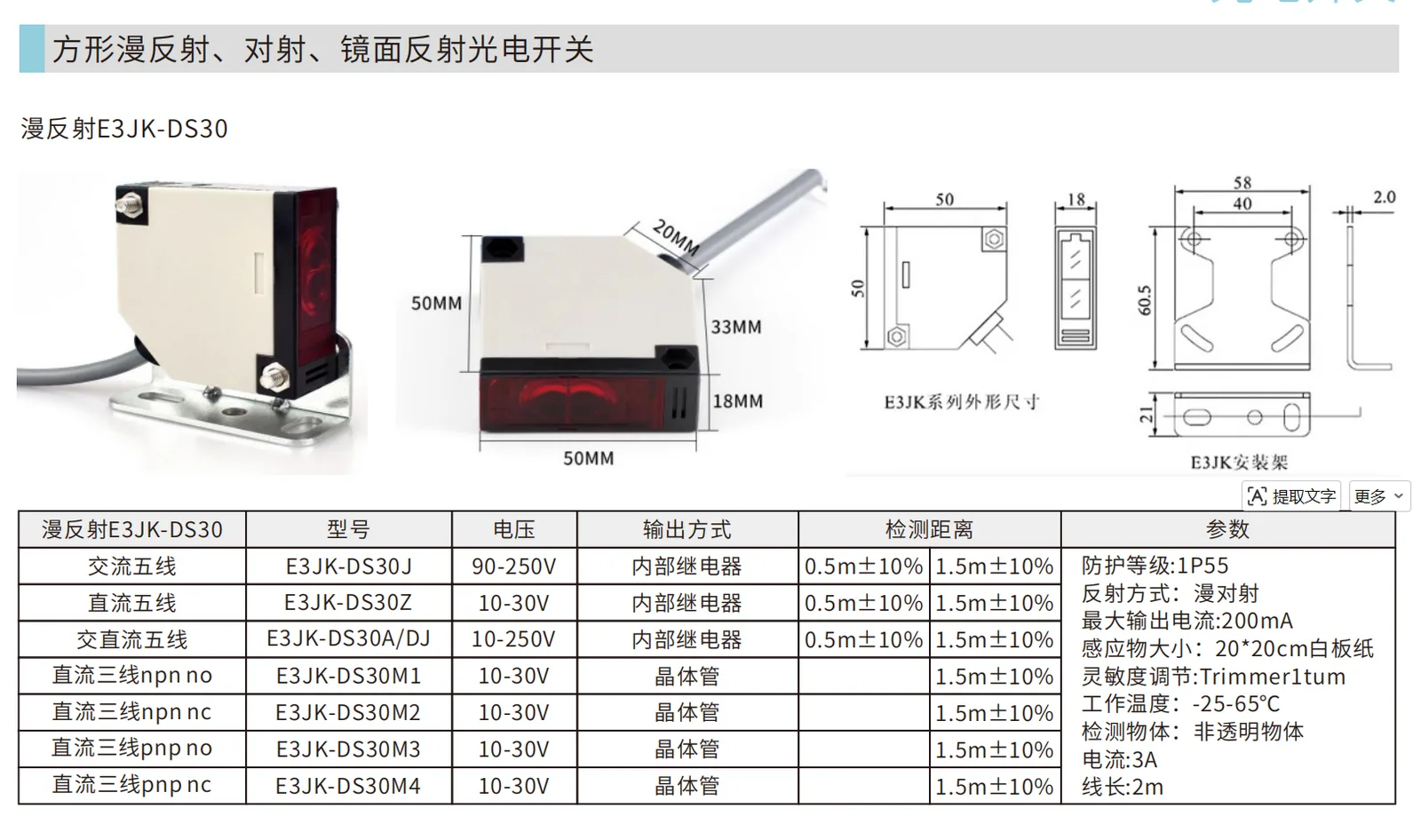

| 漫反射 DS30 | 0.5m / 1.5m(±10%) | E3JK-DS30J / DS30Z / DS30A(DJ) | E3JK-DS30M1 / M2 / M3 / M4 | 单边安装免反射板 |

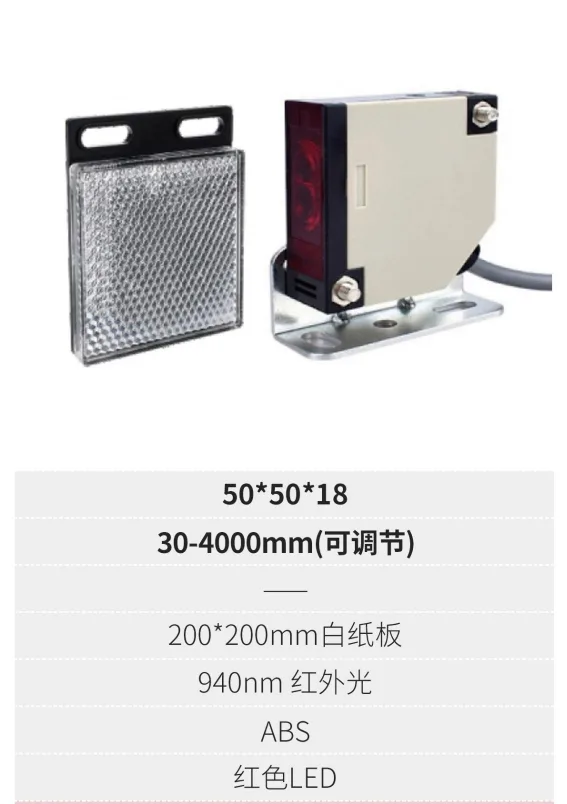

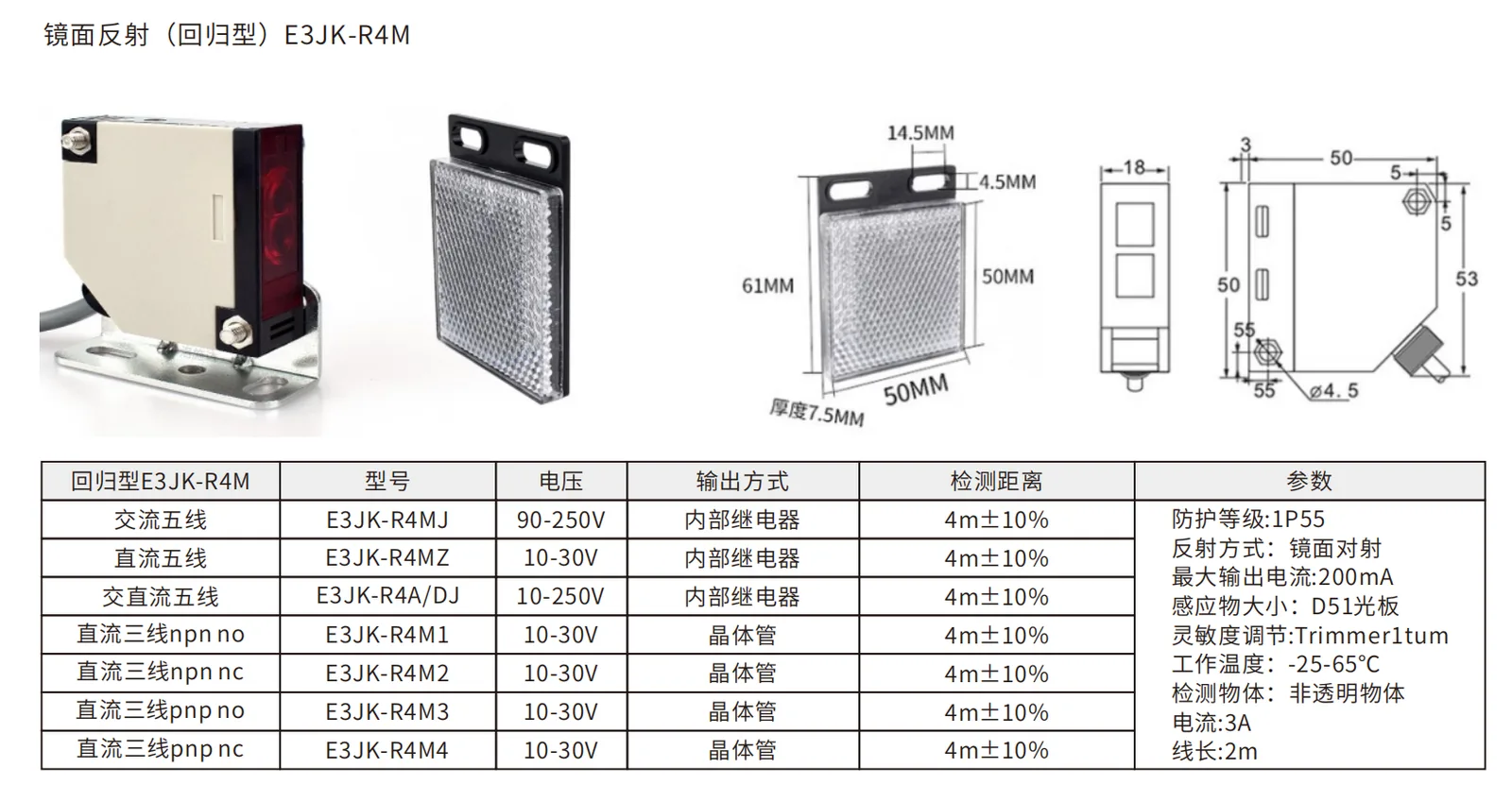

| 镜面反射 R4 | 4m(±10%) | E3JK-R4MJ / R4MZ / R4A(DJ) | E3JK-R4M1 / M2 / M3 / M4 | 需配反射板 |

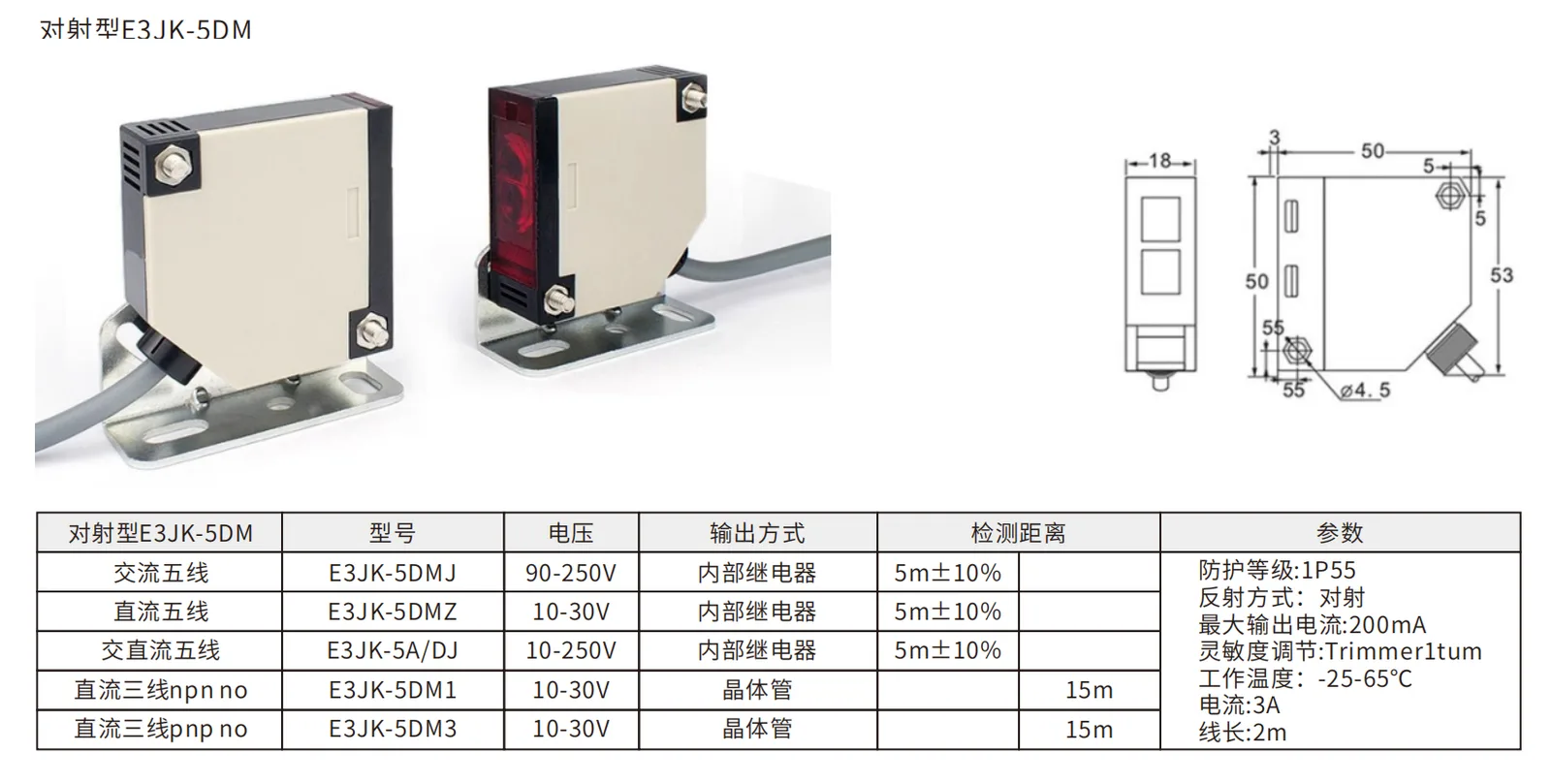

| 对射 5DM | 继电器 5m / 晶体管 15m | E3JK-5DMJ / 5DMZ / 5A(DJ) | E3JK-5DM1 / 5DM3 | 晶体管仅常开款,5DM2/5DM4 不存在 |
E3JK 系列 典型应用行业
老旧设备光电改造
交流供电场合直接换装 J 款,继电器直驱原有接触器或报警回路,不用加装直流电源和 PLC,改造成本最低。
输送线物料检测
物料到位后继电器直接驱动声光报警或挡停气缸电磁阀,简易输送线不配控制器也能实现自动动作。
包装机与灌装线
纸箱、瓶体通过计数:近距用漫反射款,跨线用对射款,晶体管 M1-M4 款直接进 PLC 输入。
大门与通道检知
对射晶体管款 15m 跨距覆盖大门、车道口的车辆与大件物体通过检测(人身安全防护请另选认证安全产品)。
中距抗干扰工位
背景杂乱的 4m 内工位用镜面反射款:对面装反射板,判断依据是反射板光路遮断,比纯漫反射更抗背景干扰。
E3JK 系列 技术原理与工作机制
E3JK 系列 安装指南
E3JK 系列 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 E3JK 系列 | 进口同等级款 |
|---|---|---|
| 供电与输出 | 继电器款 90-250VAC/10-250V 交直流通用,3A 直驱负载 | 进口同类品牌交流继电器款价格高,部分已缩减产线 |
| 型号覆盖 | 三种检测方式+继电器/晶体管双路线同壳体,一个系列配齐 | 进口同类品牌需跨系列拼配,备件种类多 |
| 采购成本与交期 | 佛山工厂直销,现货快发,批量成本优势大 | 进口同类品牌渠道供货,交期波动、单价高 |
| 服务 | 厂家中文技术支持,改造选型直接对接工程师 | 进口同类品牌以代理服务为主,老型号停产替代方案难找 |
关于 E3JK 系列 的常见问题
E3JK 能直接替换进口同类品牌的同名方形光电吗?
漫反射、镜面反射、对射三种方式怎么选?
继电器款和晶体管款怎么选?
220V 交流电可以直接接吗?
对射款有常闭晶体管型号吗?
方形壳体和 M18 圆柱光电在安装上有什么差别?
镜面反射款检测亮面/镜面物体可靠吗?
工作温度和防护等级是多少?户外能用吗?
起订量多少?可以开发票吗?
同系列其他产品
戴迪斯科 E3Z 光电开关｜31×11×22mm紧凑壳体｜NPN/PNP全矩阵｜漫反射三档+对射5m｜国产替代
31×11×22mm 标准紧凑外形,NPN/PNP、常开/常闭全配齐——自动化设备用量最大的那颗光电

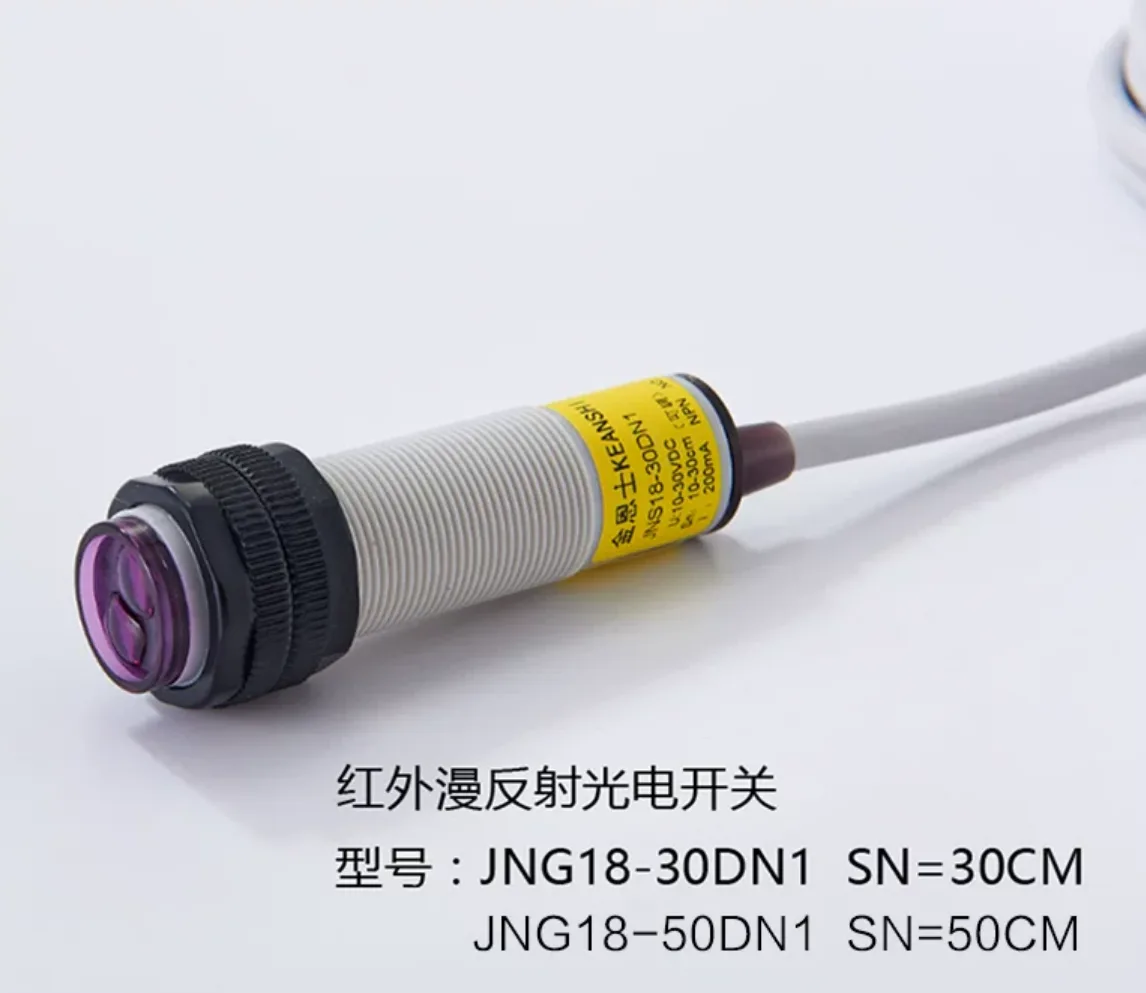

戴迪斯科 JNS18/JNK18 M18漫反射光电开关｜漫反射最远3m免反射板｜七档距离28款型号｜国产替代
