戴迪斯科 E3Z 光电开关｜31×11×22mm紧凑壳体｜NPN/PNP全矩阵｜漫反射三档+对射5m｜国产替代
31×11×22mm 标准紧凑外形,NPN/PNP、常开/常闭全配齐——自动化设备用量最大的那颗光电
| 检测方式 | 漫反射(D/20/30 档)/ 对射(T 档) |
| 检测距离(D 档) | 30-100mm 可调 |
| 检测距离(20 档) | 30-200mm 可调 |
| 检测距离(30 档) | 30-300mm 可调 |
| 检测距离(对射 T 档) | 5m |
| 灵敏度调节 | 漫反射各档灵敏度可调 |
E3Z 系列 产品详解
戴迪斯科 E3Z 系列是自动化设备里用量最大的那类紧凑型光电开关:31×11×22mm 的 PBT 塑料方形壳体,空间紧张的设备内部、密集布点的工装板上都装得下。检测配置分两条线——漫反射款按距离分 30-100mm、30-200mm、30-300mm 三档,每档灵敏度可调,按工位距离选档、不浪费余量还能压住背景误触发;对射款收发分离检测 5m,判断依据是光束遮断,与目标颜色、表面反射率无关,跨输送带、跨通道检测最稳。 输出矩阵是它的第二张王牌:NPN/PNP × 常开/常闭四种组合全配齐(如 D61=NPN 常开、D81=PNP 常开、D62=NPN 常闭、D82=PNP 常闭,20/30 档以 N1/P1/N2/P2 对应),日系设备惯用的 NPN(漏型)和欧系设备惯用的 PNP(源型)一个系列通吃,出口设备商不用为控制制式分开备货。供电 10-30VDC,防护等级 IP65,防尘防喷水,一般工业现场的粉尘与飞溅都扛得住。 本系列型号命名沿用行业通用规格,与进口同名型号规格对照清晰,替换选型不费劲;佛山工厂直销、现货快发,批量采购成本优势明显,支持小批量试样,可开 13% 增值税专票。本品为通用检测元件,不用于人身安全防护,详询全国热线 4000-808-929。
为什么选择 E3Z 系列
31×11×22mm 紧凑壳体
PBT 塑料方形外壳,空间受限的设备内部、密集点位的工装板都装得下,是行业主流紧凑外形。
NPN/PNP 全输出矩阵
NPN/PNP × 常开/常闭四种组合全配齐,日系(漏型)与欧系(源型)控制系统一个系列通吃。
漫反射三档距离可调
30-100/200/300mm 三档,每档灵敏度可调,按工位选档不浪费余量,近档视场窄、背景误触发少。
对射 5m 稳定检测
对射款收发分离 5m,靠光束遮断判断,与目标颜色、表面反射率无关,黑料白料一样稳。
IP65 防尘防喷水
一般工业现场的粉尘与水花飞溅都扛得住,输送线、包装机现场直接用。
10-30VDC 宽压供电
覆盖常见工业直流电源,控制柜供电设计简单,无需稳压配套。
规格通用好替换
型号命名沿用行业通用规格,与进口同名型号规格对照清晰,选型替换不费劲。
E3Z 系列 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
光学参数
| 检测方式 | 漫反射(D/20/30 档)/ 对射(T 档) |
| 检测距离(D 档) | 30-100mm 可调 |
| 检测距离(20 档) | 30-200mm 可调 |
| 检测距离(30 档) | 30-300mm 可调 |
| 检测距离(对射 T 档) | 5m |
| 灵敏度调节 | 漫反射各档灵敏度可调 |
电气参数
| 输出方式(D/T 命名) | D61/T61=NPN 常开;D81/T81=PNP 常开;D62/T62=NPN 常闭;D82/T82=PNP 常闭 |
| 输出方式(20/30 命名) | N1=NPN 常开;P1=PNP 常开;N2=NPN 常闭;P2=PNP 常闭 |
| 工作电压 | 10-30VDC |
机械与环境
| 外形尺寸 | 31×11×22mm |
| 壳体材质 | PBT 塑料 |
| 防护等级 | IP65 |
型号构成
| 漫反射型号 | E3Z-D61/D81/D62/D82(100mm 档);E3Z-20N1/20P1/20N2/20P2(200mm 档);E3Z-30N1/30P1/30N2/30P2(300mm 档) |
| 对射型号 | E3Z-T61/T81/T62/T82(5m) |
E3Z 系列 标准选型对照表
E3Z 系列按"检测方式/距离档 + 输出制式"选型,全系 10-30VDC、IP65、31×11×22mm:
| 检测方式 | 距离 | NPN 常开 | PNP 常开 | NPN 常闭 | PNP 常闭 |
|---|---|---|---|---|---|
| 漫反射(可调) | 30-100mm | E3Z-D61 | E3Z-D81 | E3Z-D62 | E3Z-D82 |
| 漫反射(可调) | 30-200mm | E3Z-20N1 | E3Z-20P1 | E3Z-20N2 | E3Z-20P2 |
| 漫反射(可调) | 30-300mm | E3Z-30N1 | E3Z-30P1 | E3Z-30N2 | E3Z-30P2 |
| 对射 | 5m | E3Z-T61 | E3Z-T81 | E3Z-T62 | E3Z-T82 |
E3Z 系列 典型应用行业
自动化装配线
工件到位与计数检测:紧凑壳体贴着工装装,漫反射三档按工位距离选,密集点位也不打架。
包装机械
纸盒、薄膜的近距检测用 100mm 档,可调灵敏度压住背景反光,换规格产品时现场重调即可。
输送线跨带检测
对射款 5m 跨距覆盖常见带宽与线边通道,黑色料箱、反光膜包裹的物料都能稳定检出。
电子厂载具管理
托盘、载具位置确认,NPN/PNP 全矩阵按产线 PLC 输入制式直接匹配,出口设备不用改设计。
粉尘飞溅现场
IP65 防护应对一般工业粉尘与水花,输送、分拣现场直接安装无需另加护罩。
E3Z 系列 技术原理与工作机制
E3Z 系列 安装指南
E3Z 系列 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 E3Z 系列 | 进口同等级款 |
|---|---|---|
| 采购成本 | 厂家直销价,批量采购成本大幅低于进口渠道 | 进口同类品牌同名型号单价高,涨价频繁 |
| 交期 | 佛山工厂现货,常规型号下单即发 | 进口同类品牌部分型号交期数周起 |
| 规格覆盖 | 漫反射三档+对射 5m,NPN/PNP 全矩阵一站配齐 | 进口同类品牌规格相当,选型逻辑一致 |
| 服务 | 中文技术支持直达工程师,支持寄样对测替换验证 | 进口同类品牌以代理服务为主,样品与技术响应慢 |
关于 E3Z 系列 的常见问题
戴迪斯科 E3Z 能替换进口同类品牌的同名 E3Z 型号吗?
漫反射和对射版本怎么选?
NPN 和 PNP 怎么分?我的 PLC 该配哪种?
常开(NO)和常闭(NC)怎么选?
漫反射三档距离怎么选?是不是越远越好?
检测黑色或反光物体可靠吗?
E3Z 和 E3JK 有什么区别?
IP65 具体能应对什么环境?
起订量多少?可以开发票吗?交期多久?
同系列其他产品

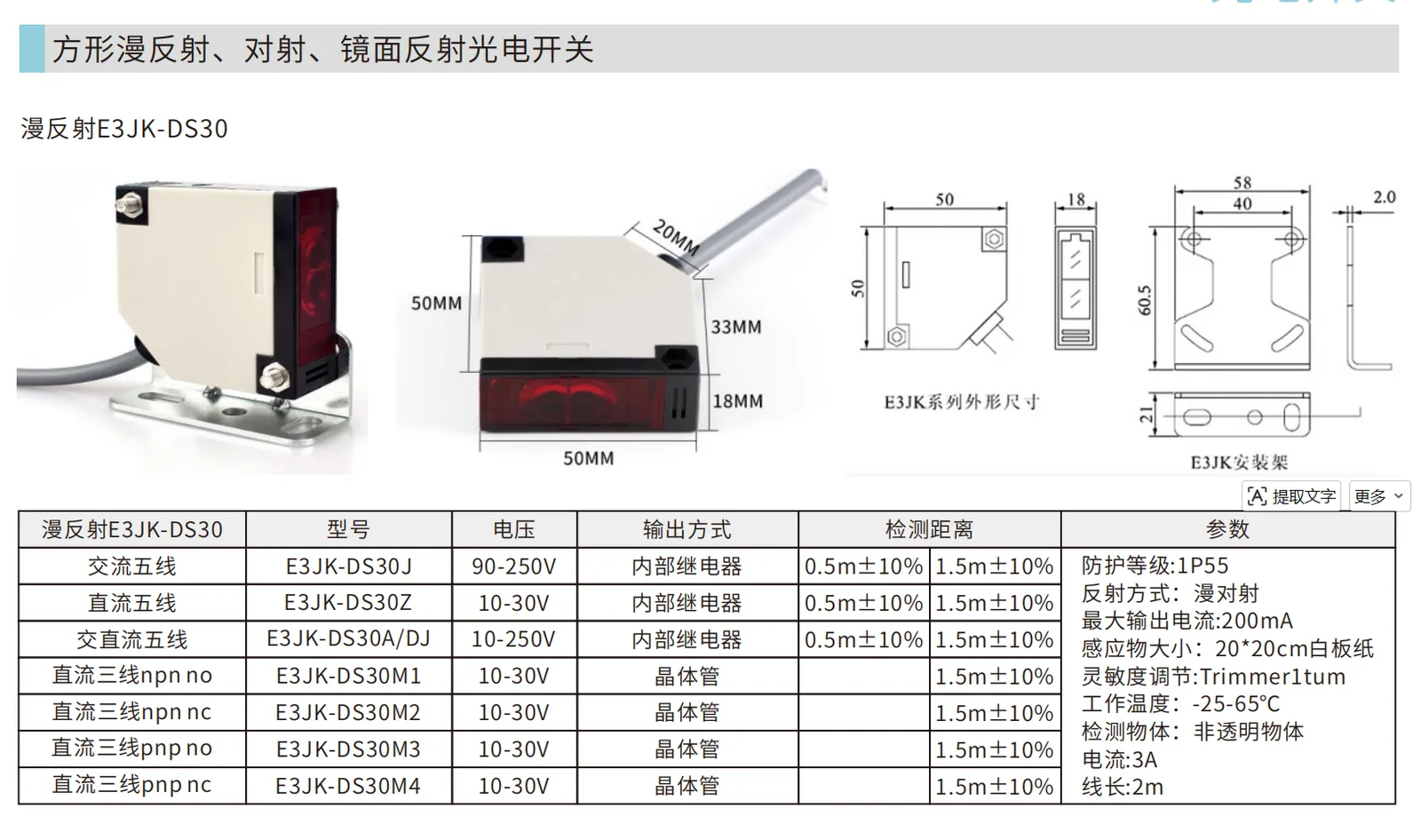

戴迪斯科 E3JK 方形光电开关｜继电器3A直驱负载｜交直流90-250V宽电源｜三种检测方式｜国产替代
内置继电器直驱 3A 负载、交流直流随便接——不用 PLC 也能干活的方形光电,老设备改造首选

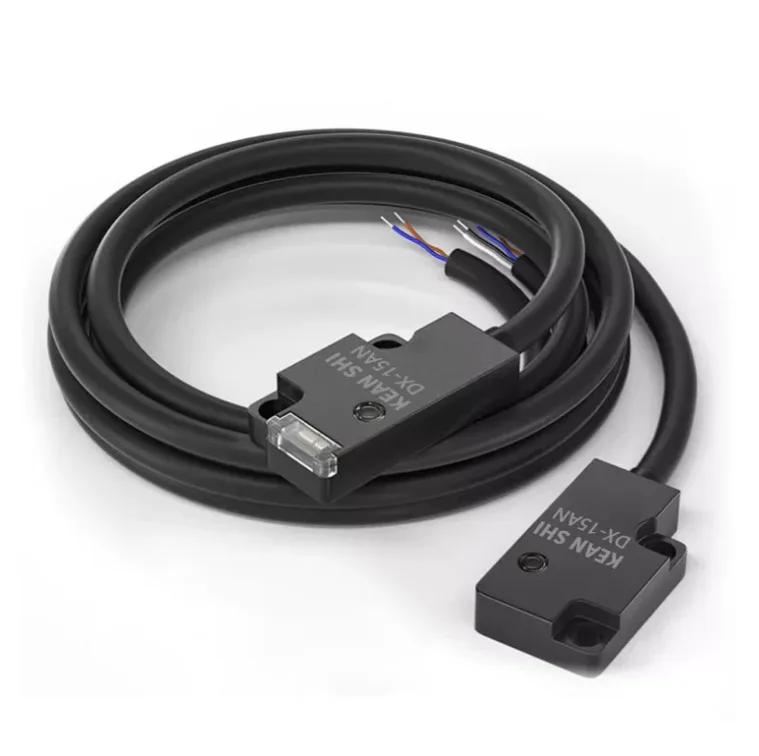

戴迪斯科 DX-15/30 超薄型放大器内置光电开关｜最小检测物1mm｜0.5ms响应IP67｜国产替代
