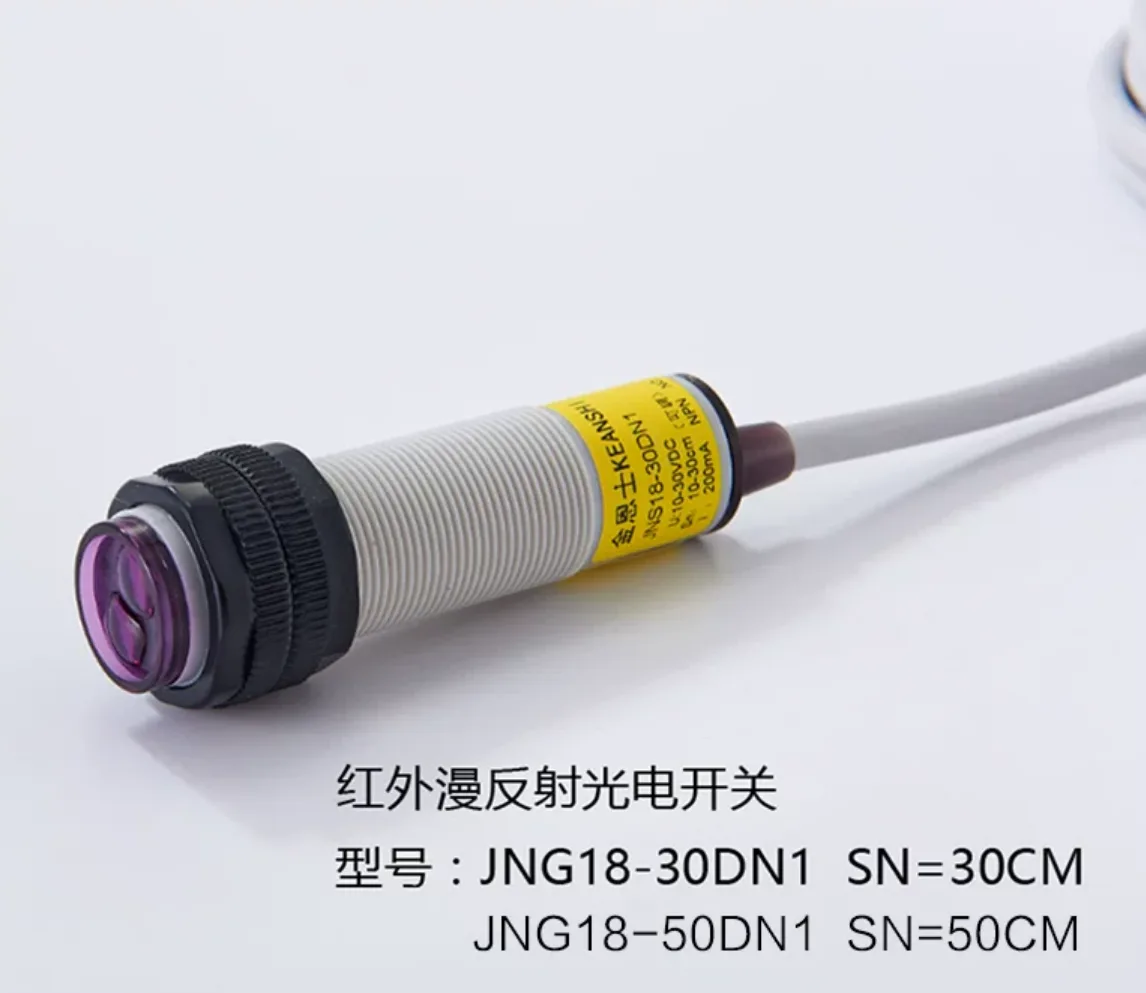

戴迪斯科 JNS18/JNK18 M18漫反射光电开关｜漫反射最远3m免反射板｜七档距离28款型号｜国产替代
M18 螺纹筒式漫反射做到 3 米——不装反射板、不接对面线,单边安装覆盖整个带宽
| 检测方式 | 漫反射(单边安装,免反射板) |
| 检测距离(JNS18) | 10cm / 30cm / 50cm 三档 |

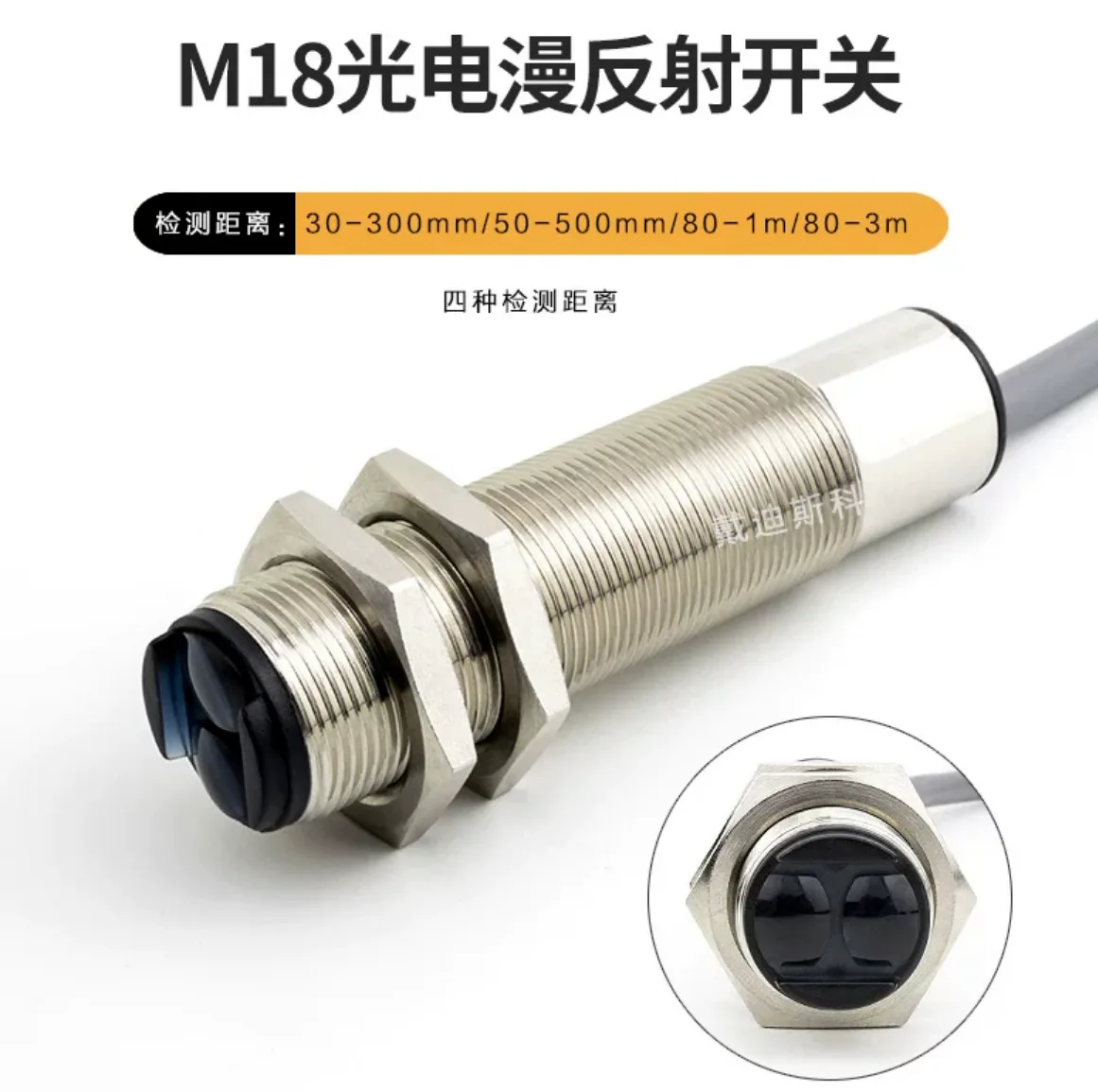

| 检测距离(JNK18) | 30cm / 50cm / 1m / 3m 四档 |
| 输出方式(DN1/DP1) | DN1=NPN 常开;DP1=PNP 常开(两系列一致) |
| 输出方式(JNS18 DN2/DP2) | DN2=NPN 常闭;DP2=PNP 常闭(单路输出) |
| 输出方式(JNK18 DN2/DP2) | DN2=NPN 常开+常闭双路;DP2=PNP 常开+常闭双路(同时输出) |
JNS18/JNK18 系列 产品详解

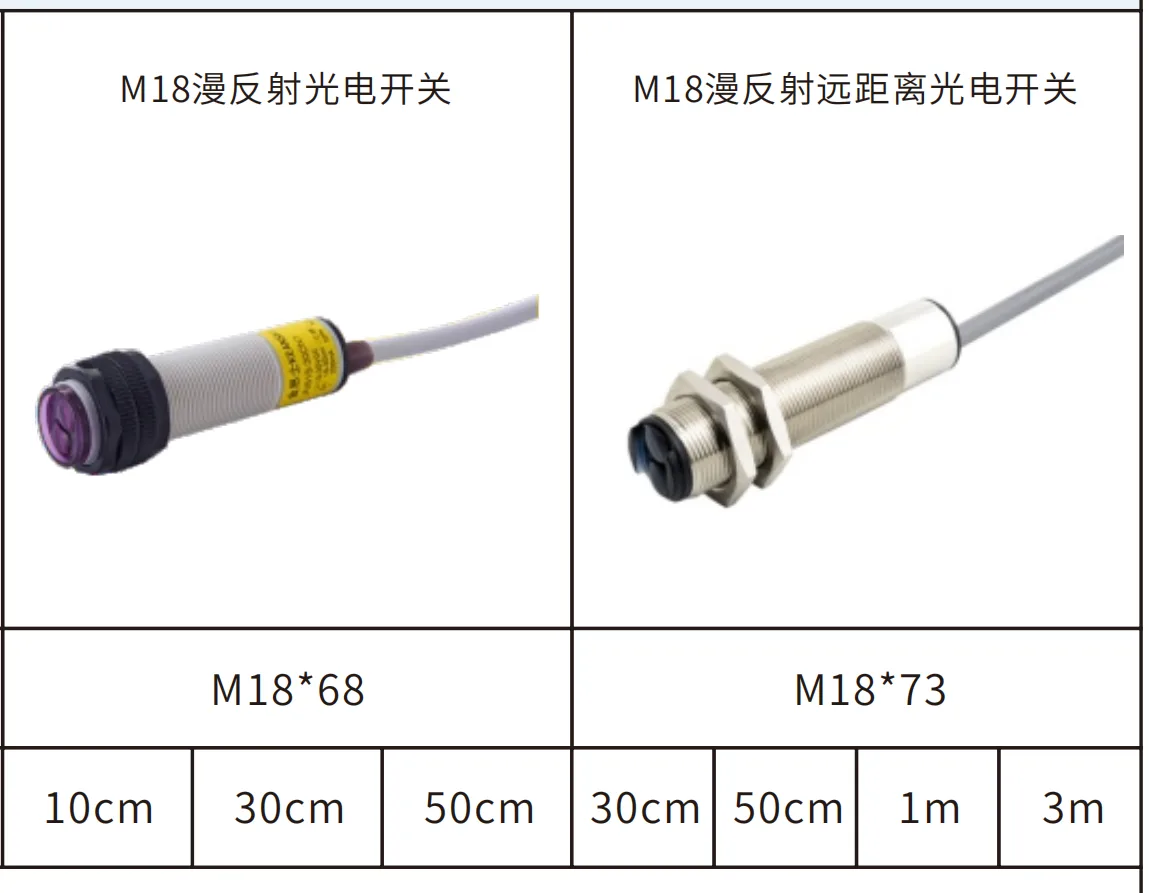

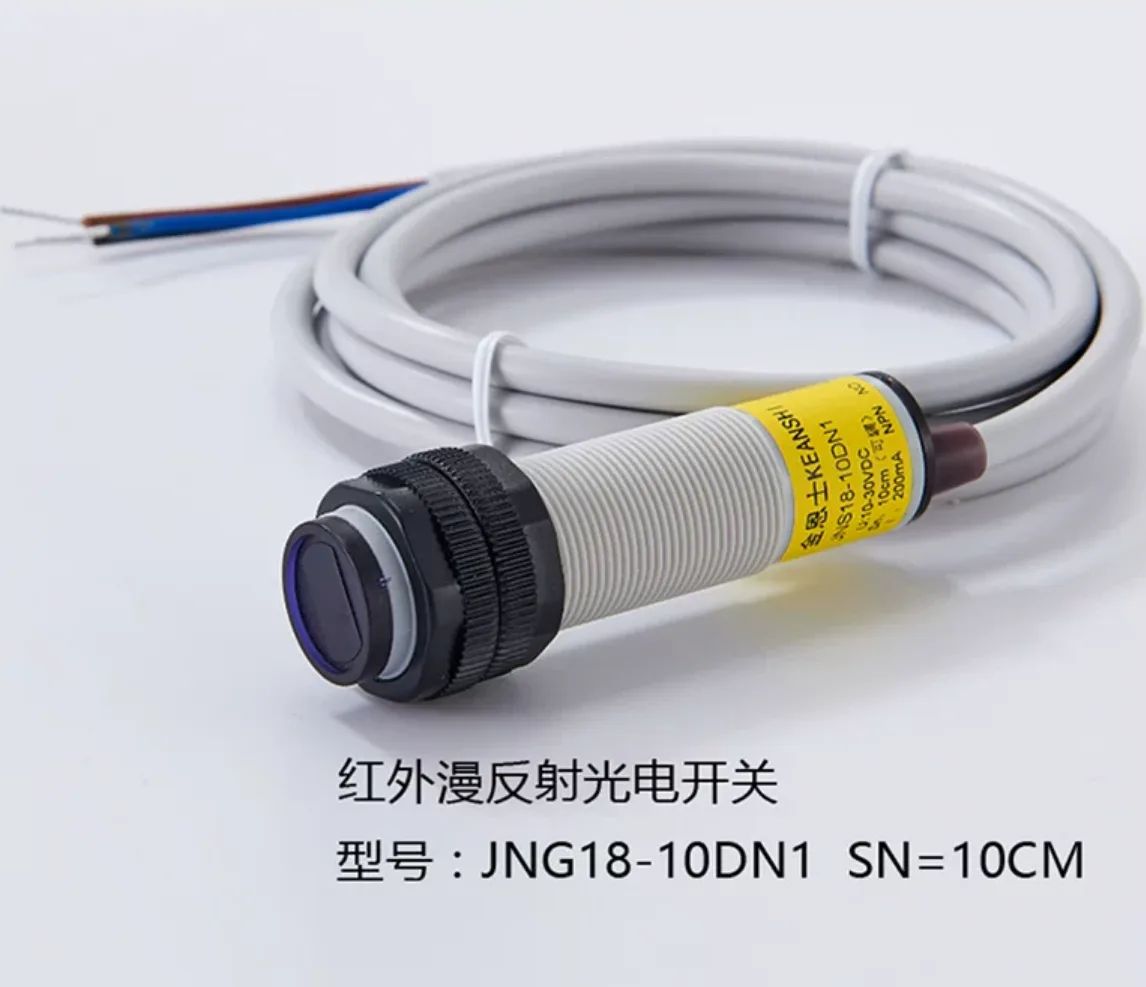

戴迪斯科 JNS18/JNK18 是一对 M18 螺纹筒式漫反射光电开关系列,合计 28 个型号、七档距离规格,把 10cm 到 3m 的单边检测全部铺满。JNS18 为塑壳经济款(M18×68mm),分 10/30/50cm 三档,覆盖工位常规到位检测;JNK18 为远距款(M18×73mm),分 30cm/50cm/1m/3m 四档,其中 JNK18-300D 用纯漫反射做到 3m——不需要对面装反射板或接收器,输送线单侧布线即可覆盖整个带宽,安装和布线成本直接减半。 输出配置按后缀选:DN1=NPN 常开、DP1=PNP 常开;DN2/DP2 两个系列定义不同——JNS18 的 DN2/DP2 为单路常闭,而 JNK18 的 DN2/DP2 是常开+常闭双路同时输出,一个传感器同时给 PLC 送"有料"与"无料"两个反相信号,不用占两个安装位(选型时务必分清,详见选型表)。JNK18 还内置 300mA 输出过载保护,调试期接错线、负载超标时自我保护不烧管,降低售后风险。 两系列均为 10-30VDC 供电、IP65 防护,M18 标准螺纹配螺母锁付,现有 M18 安装孔直接沿用(替换前建议核对本体长度与光轴位置)。漫反射标称距离以标准目标为准,深色物体实际距离会缩短,远距工位请留余量或寄样实测。广东佛山工厂直销,支持小批量试样,可开 13% 增值税专票;本品为通用检测元件,不用于人身安全防护。
为什么选择 JNS18/JNK18 系列
漫反射最远 3m
JNK18-300D 纯漫反射做到 3m,不用反射板、不用对面接线,单边安装覆盖整个输送带宽,布线成本减半。
七档距离 28 款型号
JNS18 三档(10/30/50cm)+JNK18 四档(30cm/50cm/1m/3m),按工位精准选档,近距档视场窄误触发少。
M18 标准螺纹安装
通用 M18 筒式安装规格,现有 M18 安装孔加螺母直接锁付,换装快、备件通用性好。
双输出款一头两信号
JNK18 的 DN2/DP2 为常开+常闭双路同时输出,一个传感器同时送正反两个信号,不占两个安装位。
300mA 输出过载保护
JNK18 内置输出过载保护,调试接错线、负载超标时自我保护不烧管,降低售后与停线风险。
NPN/PNP 按需选
每档距离均有 NPN 与 PNP 型号,漏型/源型 PLC 输入卡都能直接匹配,免外加中间继电器。
IP65 防尘防喷水
防尘密封并耐低压喷水,一般工业与物流现场直接安装。
10-30VDC 宽压
标准 24VDC 控制柜电源直接供电,兼容常见波动,无需稳压配套。
JNS18/JNK18 系列 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
光学参数
| 检测方式 | 漫反射(单边安装,免反射板) |
| 检测距离(JNS18) | 10cm / 30cm / 50cm 三档 |
| 检测距离(JNK18) | 30cm / 50cm / 1m / 3m 四档 |
电气参数
| 输出方式(DN1/DP1) | DN1=NPN 常开;DP1=PNP 常开(两系列一致) |
| 输出方式(JNS18 DN2/DP2) | DN2=NPN 常闭;DP2=PNP 常闭(单路输出) |
| 输出方式(JNK18 DN2/DP2) | DN2=NPN 常开+常闭双路;DP2=PNP 常开+常闭双路(同时输出) |
| 工作电压 | 10-30VDC |
| 输出过载保护 | JNK18:300mA(JNS18 未载) |
机械与环境

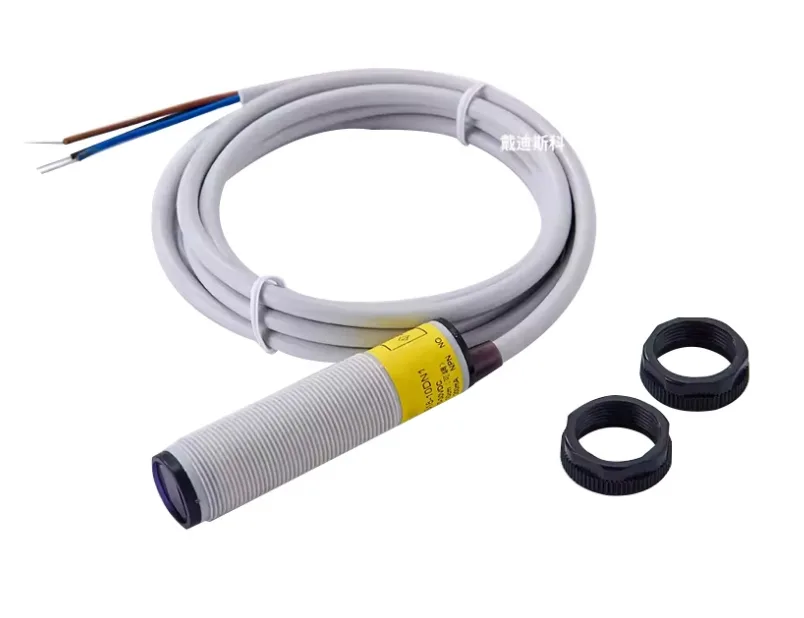

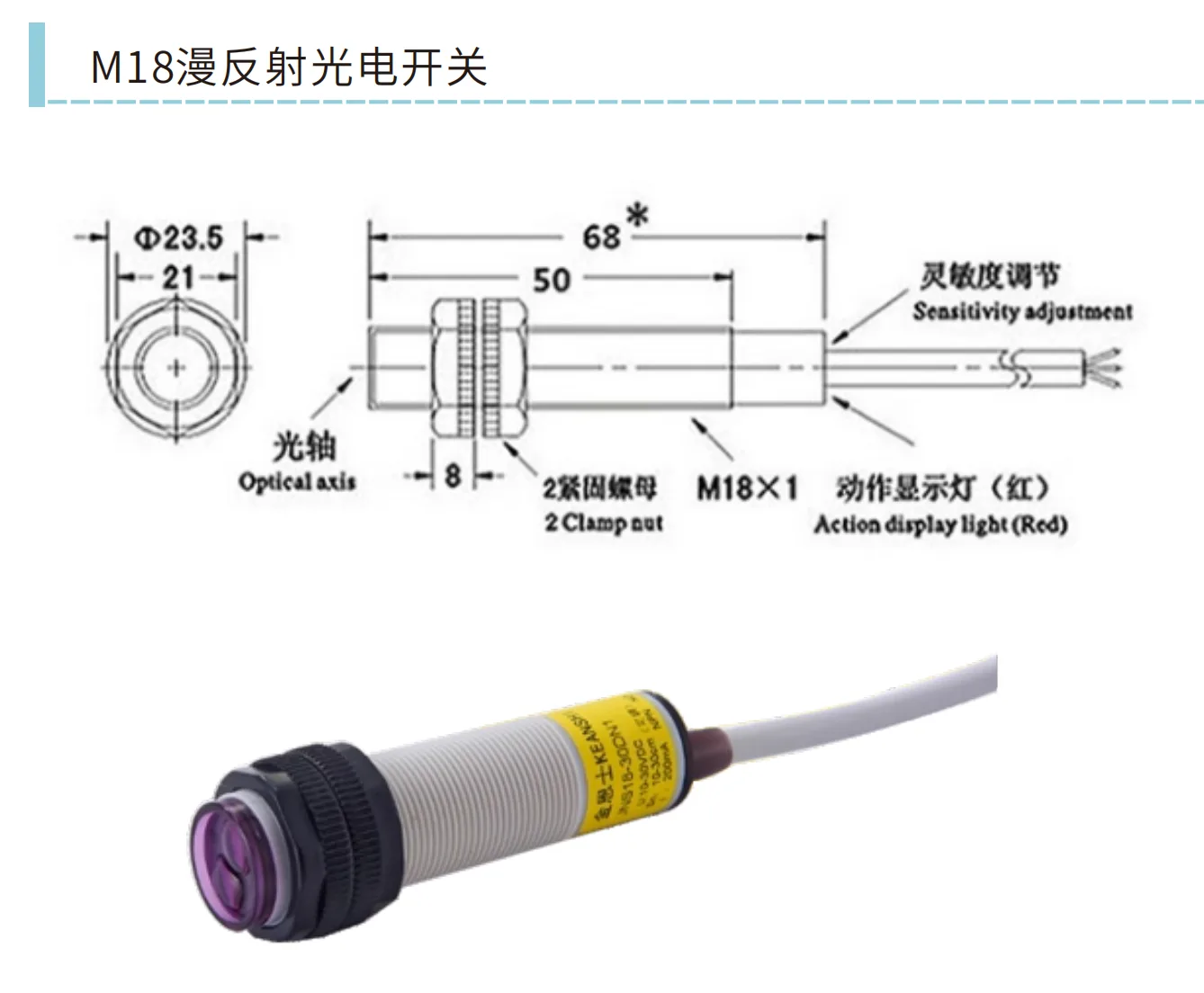

| 外形/螺纹(JNS18) | M18×68mm,塑壳 |

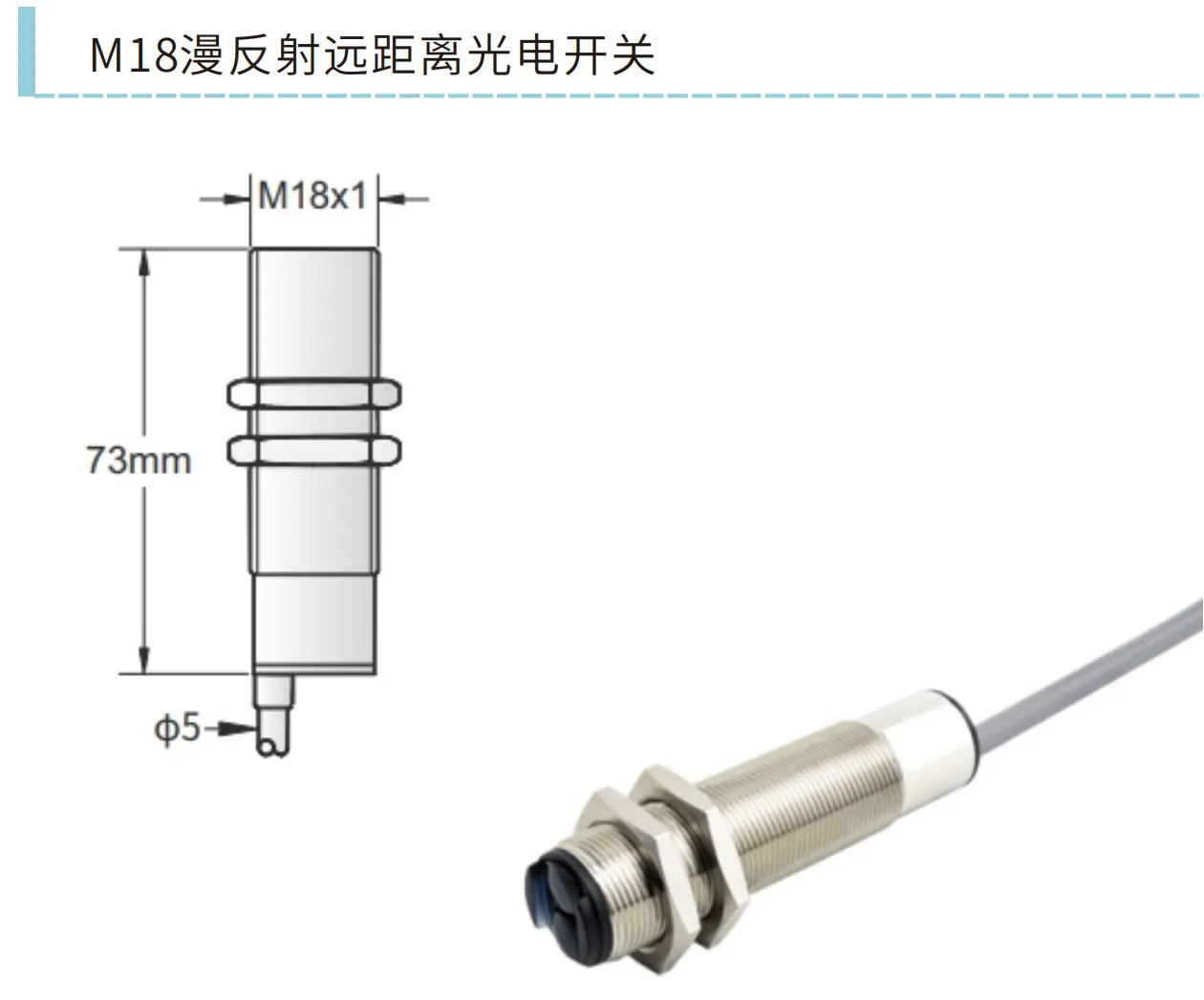

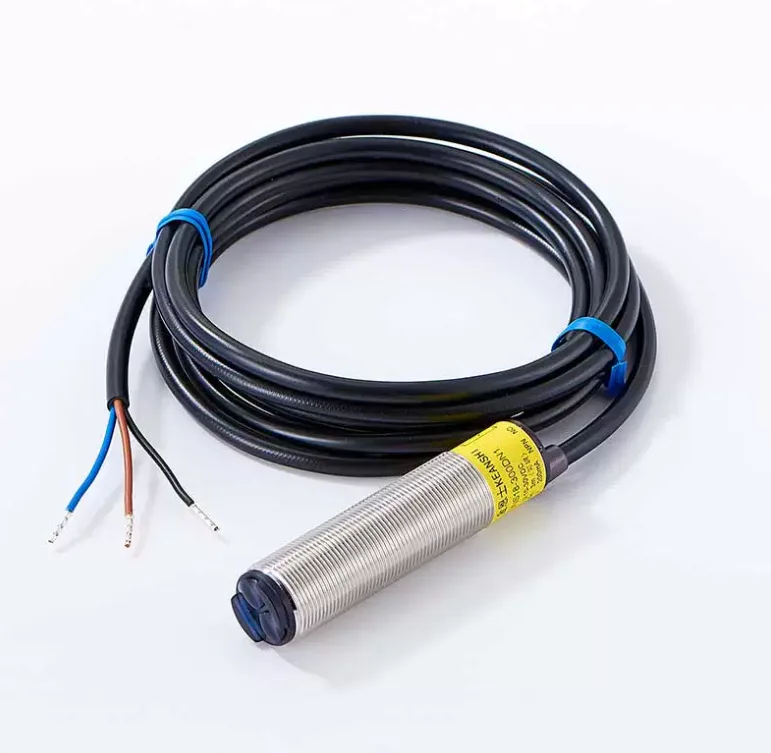

| 外形/螺纹(JNK18) | M18×73mm |

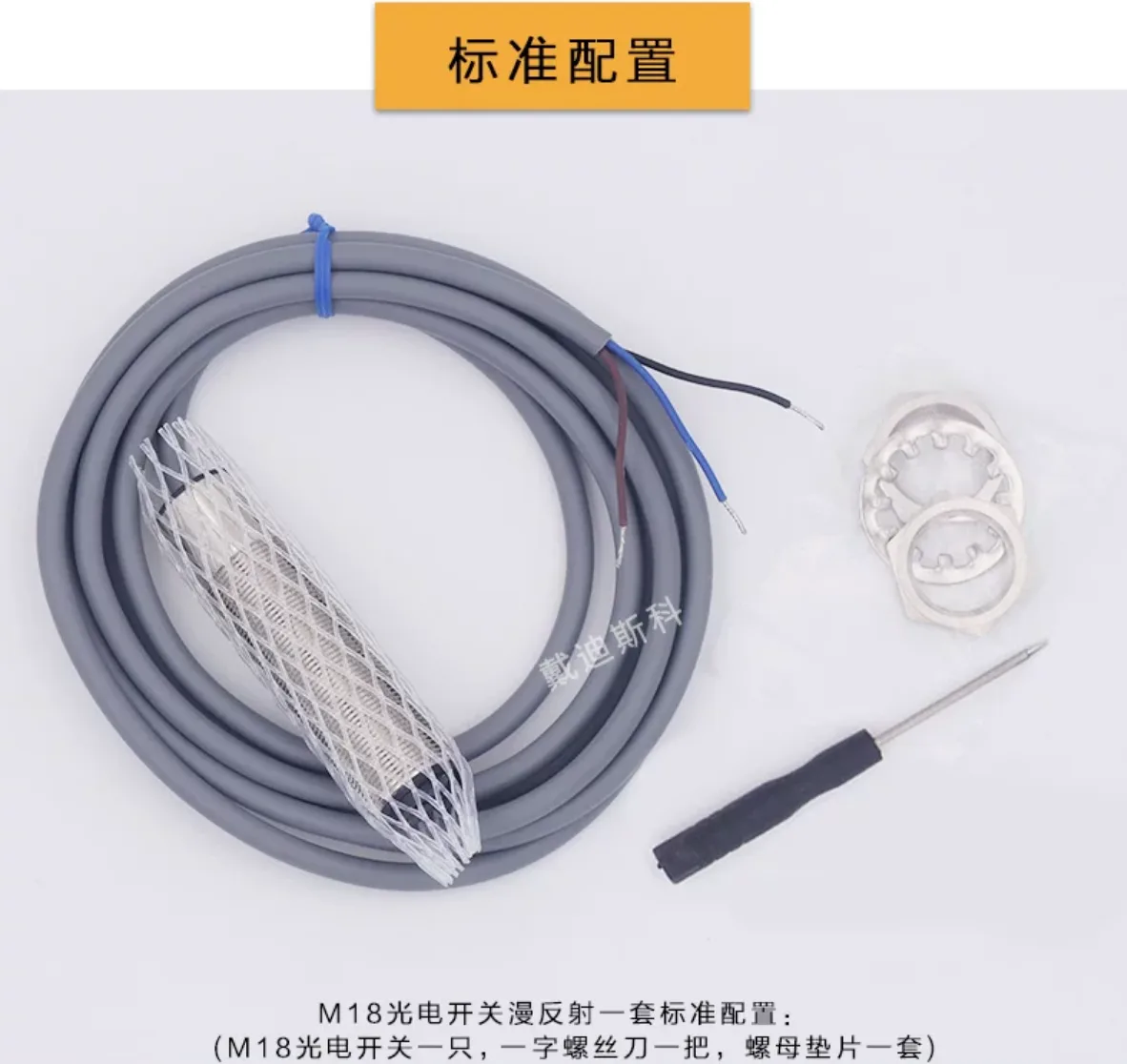

| 安装方式 | M18 螺纹穿孔+螺母锁付 |
| 防护等级 | IP65 |
型号构成

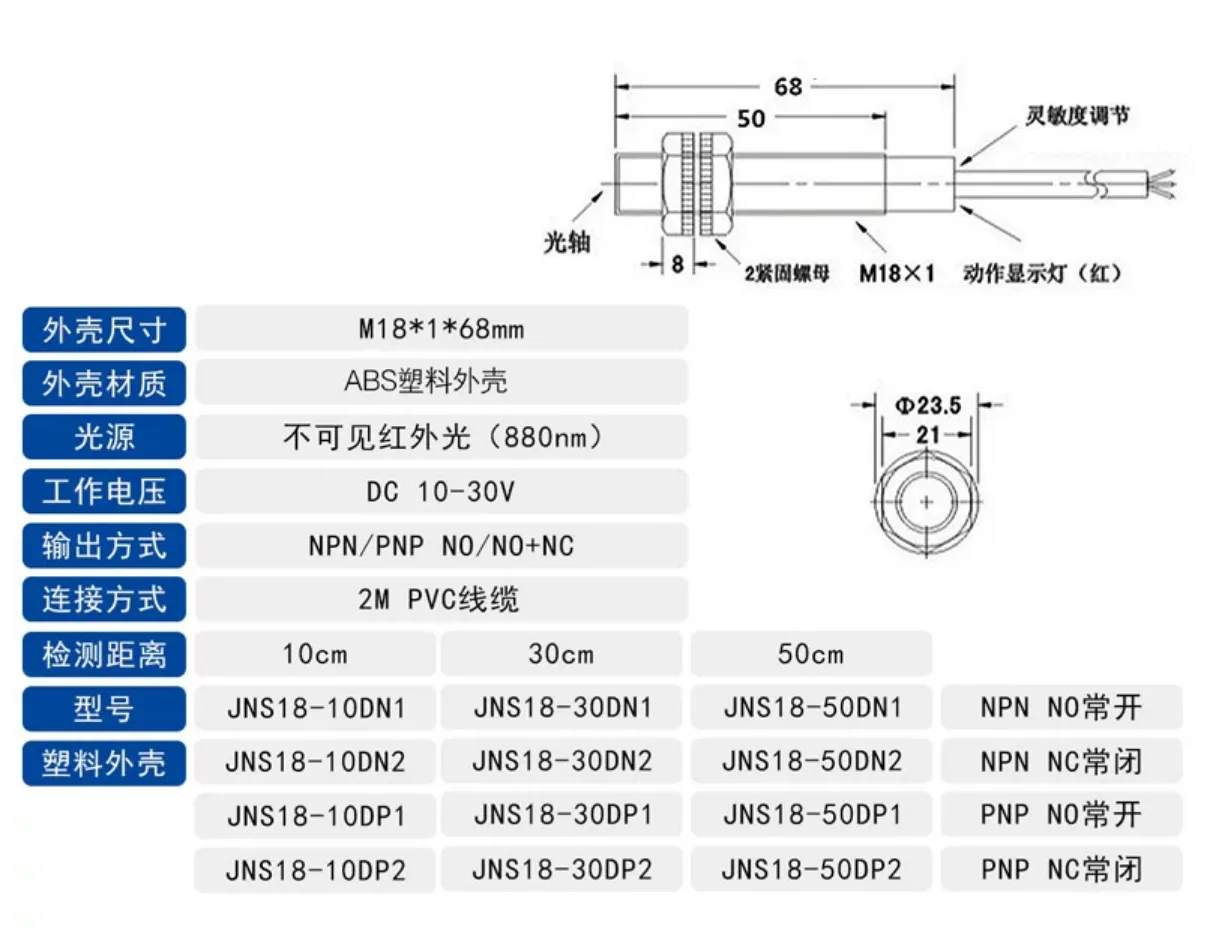

| JNS18 系列 | JNS18-10/30/50 D(N1/P1/N2/P2),共 12 款 |

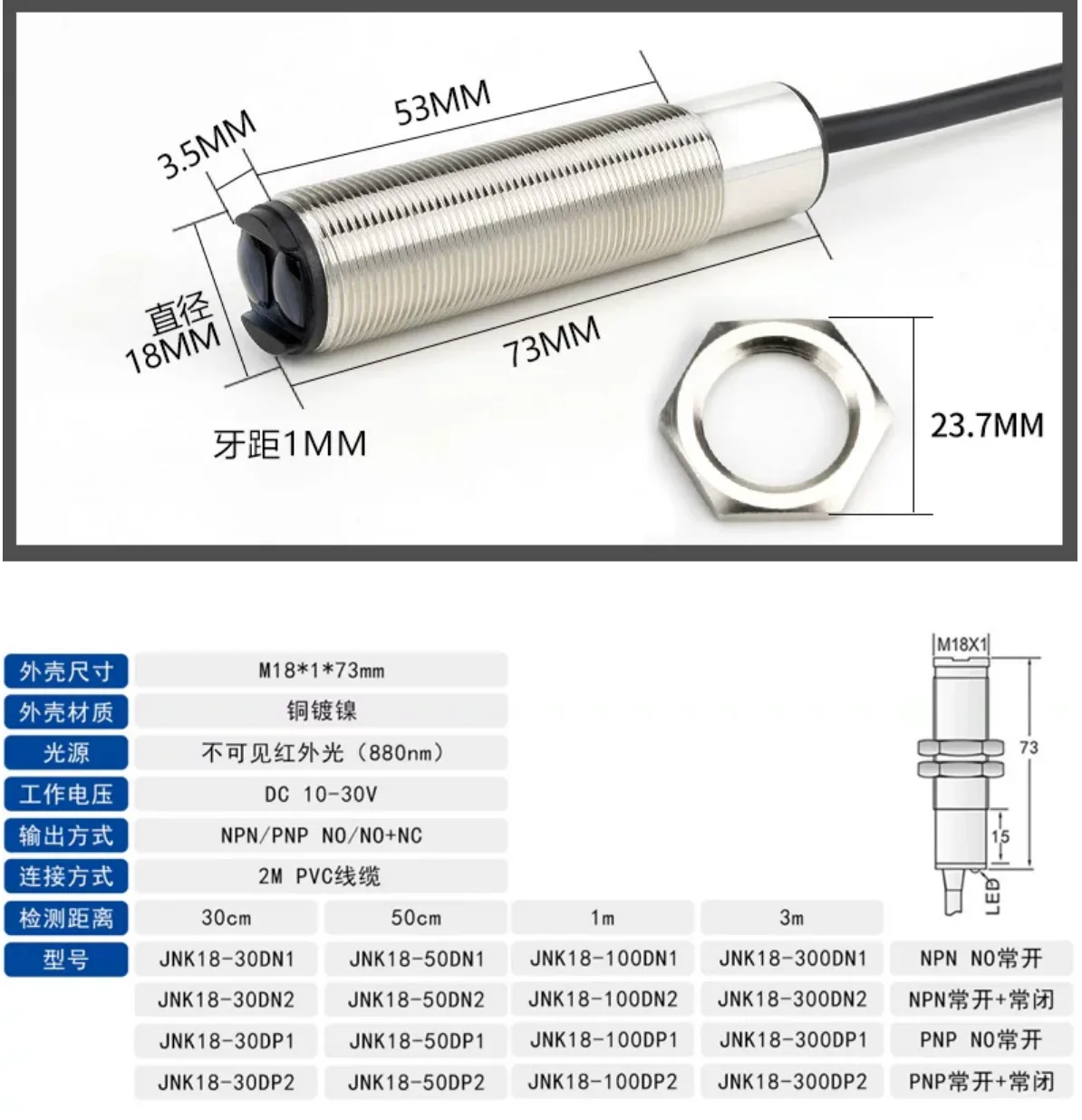

| JNK18 系列 | JNK18-30/50/100/300 D(N1/P1/N2/P2),共 16 款 |

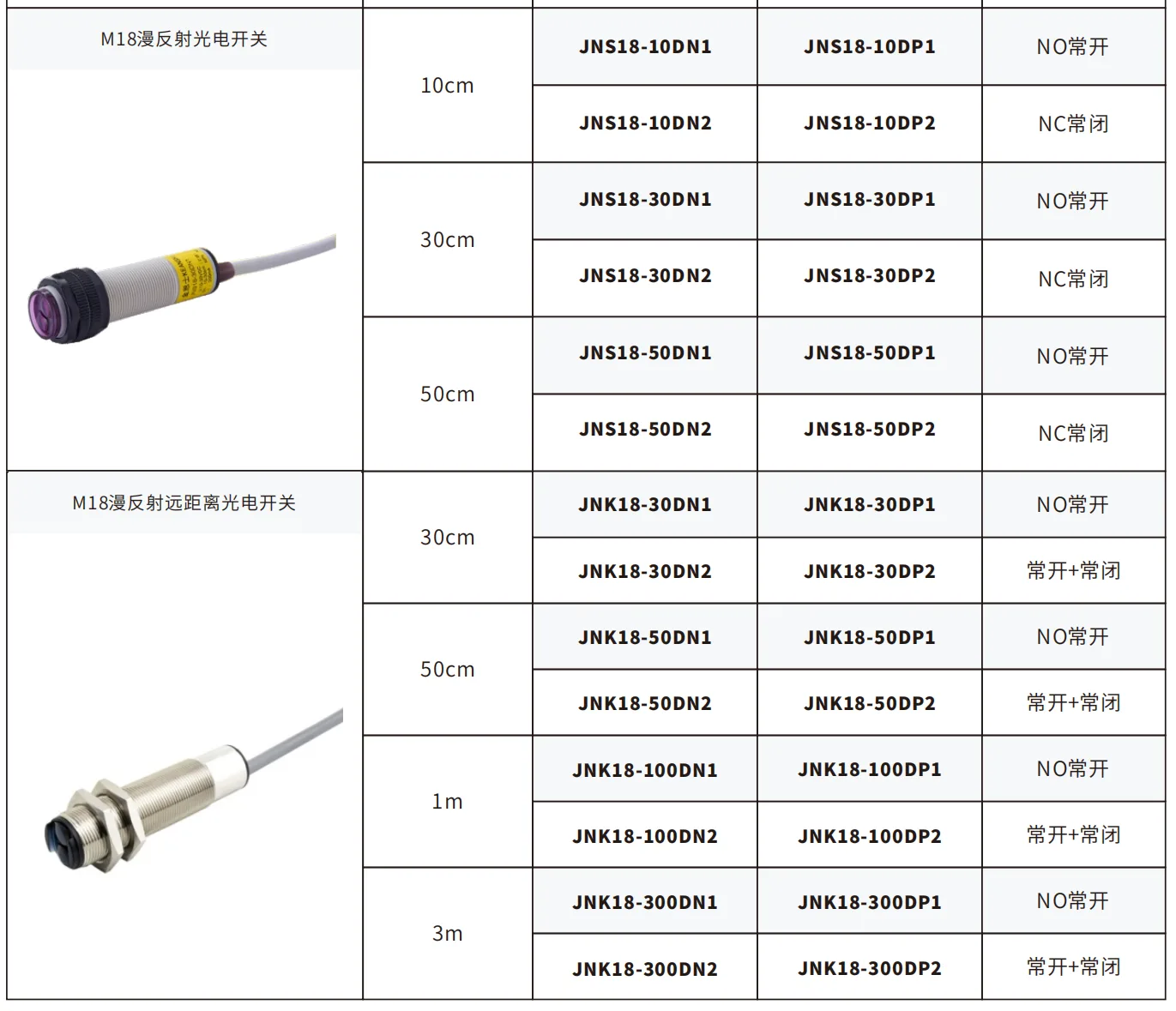

JNS18/JNK18 系列 标准选型对照表
JNS18/JNK18 按"系列 + 距离档 + 输出后缀"选型,全系 10-30VDC、IP65。注意 DN2/DP2 在两系列含义不同:JNS18=单路常闭;JNK18=常开+常闭双路输出:
| 系列/档位 | 检测距离 | 型号(输出后缀 DN1/DP1/DN2/DP2) | 说明 |
|---|---|---|---|
| JNS18-10 | 10cm | JNS18-10DN1 / 10DP1 / 10DN2 / 10DP2 | 塑壳 M18×68,DN2/DP2=单路常闭 |
| JNS18-30 | 30cm | JNS18-30DN1 / 30DP1 / 30DN2 / 30DP2 | 塑壳 M18×68,DN2/DP2=单路常闭 |
| JNS18-50 | 50cm | JNS18-50DN1 / 50DP1 / 50DN2 / 50DP2 | 塑壳 M18×68,DN2/DP2=单路常闭 |
| JNK18-30 | 30cm | JNK18-30DN1 / 30DP1 / 30DN2 / 30DP2 | M18×73,带过载保护,DN2/DP2=双路输出 |
| JNK18-50 | 50cm | JNK18-50DN1 / 50DP1 / 50DN2 / 50DP2 | M18×73,带过载保护,DN2/DP2=双路输出 |
| JNK18-100 | 1m | JNK18-100DN1 / 100DP1 / 100DN2 / 100DP2 | M18×73,带过载保护,DN2/DP2=双路输出 |
| JNK18-300 | 3m | JNK18-300DN1 / 300DP1 / 300DN2 / 300DP2 | M18×73,远距旗舰档,DN2/DP2=双路输出 |
JNS18/JNK18 系列 典型应用行业
输送线物流检测
纸箱、托盘、袋料的远距单边检测:JNK18 长距档从输送线一侧覆盖整个带宽,对面不装任何东西。
立体库与辊道线
货位占用检知:50cm-3m 档装在货位后方或侧面,判断库位有无托盘,双输出款一头同时送"有货/无货"两个信号。
一般工位到位检测
10-50cm 的常规到位检知用 JNS18 塑壳经济款,M18 螺纹快速换装,批量布点成本低。
农业与物流设备
空间大、只能单边安装的设备上用 3m 档做宽范围物体检测,IP65 防护应对粉尘与水花。
PLC 双状态反馈
JNK18 DN2/DP2 双输出款同时输出常开+常闭,一个检测位同时驱动"放行"与"报警"两条逻辑,省一个安装位。
JNS18/JNK18 系列 技术原理与工作机制
JNS18/JNK18 系列 安装指南
JNS18/JNK18 系列 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 JNS18/JNK18 系列 | 进口同等级款 |
|---|---|---|
| 检测距离 | 漫反射最远 3m(JNK18-300D),单边安装免反射板 | 进口同类品牌 M18 漫反射多在 1m 内,3m 档常需升级镜反射或对射 |
| 型号厚度 | 两系列 28 款、七档距离、NPN/PNP/双输出全配置 | 进口同类品牌档位相近,双输出款覆盖不全 |
| 采购成本与交期 | 佛山工厂直销,塑壳经济款批量成本优势大,现货快发 | 进口同类品牌单价高,部分型号订货周期长 |
| 可靠性设计 | JNK18 内置 300mA 输出过载保护,调试接错不烧管 | 进口同类品牌同级保护通常只在中高端型号提供 |
关于 JNS18/JNK18 系列 的常见问题
JNS18/JNK18 能替代进口同类品牌的 M18 光电开关吗?
JNS18 和 JNK18 怎么选?
DN2/DP2 后缀在两个系列里含义一样吗?
M18 圆柱形和方形光电在安装上怎么选?
3m 检测距离对黑色物体也有效吗?

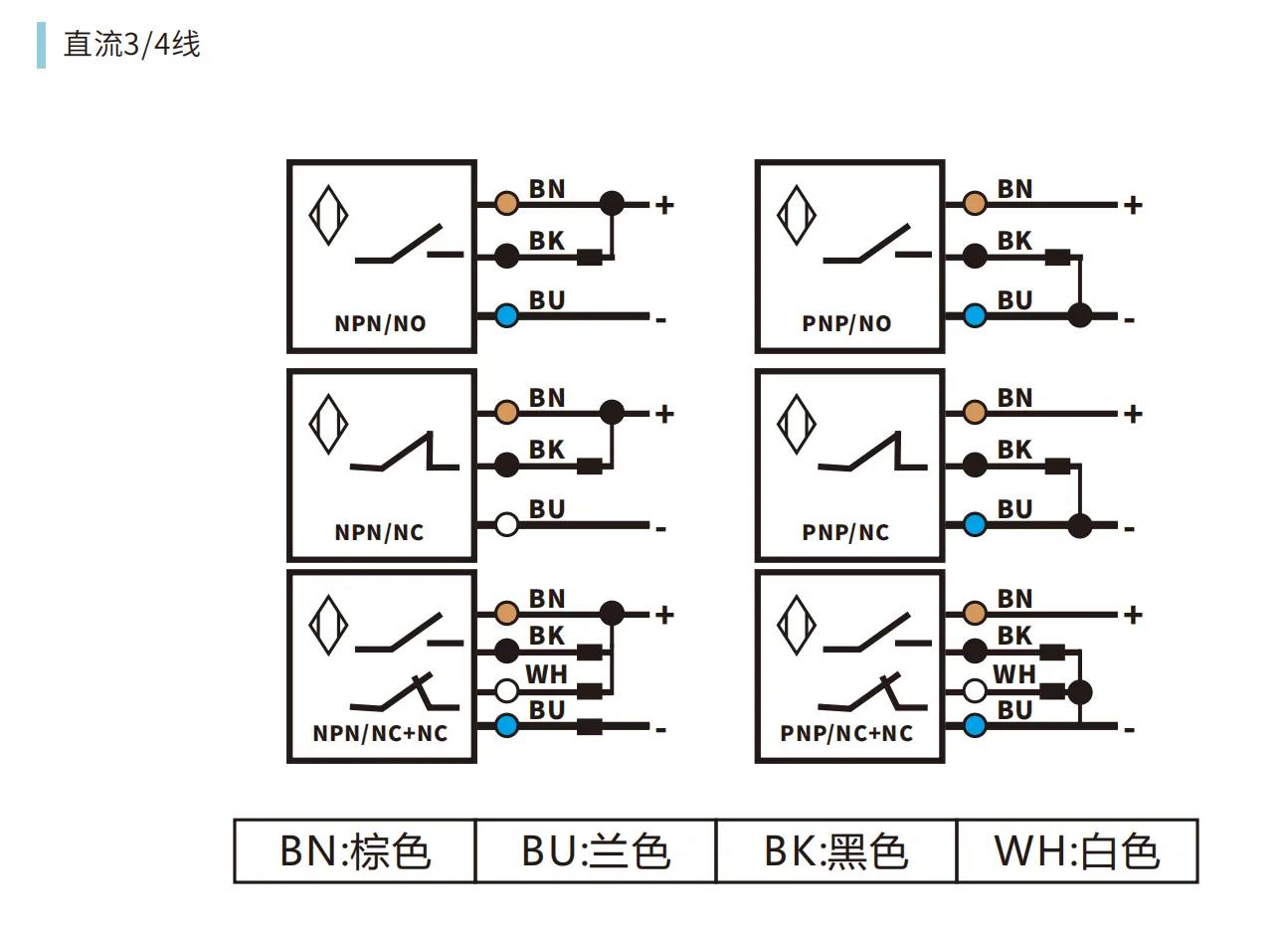

接线是几线制?怎么接 PLC?
JNK18 的过载保护有什么用?
防护等级 IP65 够用吗?户外能装吗?
起订量多少?可以开发票吗?交期多久?
