漫反射光纤传感器 数显光纤放大器DDSK-NA11+M3/M4/M6漫反射光纤｜检测距离0-130mm｜响应250μs｜NPN/PNP可调｜国产替代进口品牌
放大器+漫反射光纤探头一体方案,微小物0.1mm可测,佛山厂家直销、进口替代省50-70%
| 产品类型 | 光纤漫反射式传感器(光纤放大器+漫反射光纤探头) |
| 检测方式 | 漫反射式(单侧安装,检测物体反射光) |
| 放大器型号 | DDSK-NA11/NA11P(数显)、DDSK-WZN/WZP(经济型)、DDSK-WDN(单数显) |
| 漫反射光纤型号 | KS310系列(M3)、KS410系列(M4)、KS610系列(M6) |
| 工作电压 | DC 12-24V |
| 光源 | RED LED 红色光源 |
DDSK-NA11 / DDSK-WZN + KS310/KS410/KS610 产品详解
这是一套"光纤放大器+漫反射光纤探头"的完整检测方案——光纤本身不带电、抗电磁干扰,所有信号处理都在放大器里完成,特别适合空间狭窄、高温、强干扰、防爆等普通光电开关装不下也用不久的场合。漫反射方式只需把光纤探头对准被测物的一侧即可,无需在对面安装反射板或对射接收端,安装调试省一半工夫。 戴迪斯科提供数显放大器DDSK-NA11(NPN/PNP可调、带数字窗口实时显示光量)与经济型放大器DDSK-WZN两档,搭配M3/M4/M6三种螺纹规格的漫反射光纤探头(KS310/KS410/KS610系列),凸管长度有10/40/90mm及直角弯头可选,既能伸进流水线的窄缝里数小零件,也能在贴标、灌装、上料工位上稳定计数。最小可检测物体小到φ0.1mm(M3),哪怕是0.1mm的细针、引脚、薄膜边缘、透明小料都跑不掉;M6探头检测距离可达0-130mm,远近兼顾。 光纤管采用不锈钢/镀镍材质,不生锈、抗氧化,柔软护套有效防折断,寿命长;数显放大器响应最快250微秒,带逆接、短路、输出过流三重保护,接错线也不烧。性能对标进口品牌FS-N、进口品牌E3X、进口品牌BF,而采购成本只要进口的三到五成。佛山工厂直销、现货快、可开13%增值税专票、全国联保,选型、调试、换货一个电话搞定,4000-808-929。
为什么选择 DDSK-NA11 / DDSK-WZN + KS310/KS410/KS610
响应最快250微秒
数显放大器DDSK-NA11响应速度250μs,高速产线计数、小物体过位检测不漏拍;经济型WZN开关频率200Hz、响应5ms,够用又省钱。
微小物φ0.1mm可测
M3漫反射光纤最小可检测物体仅φ0.1mm,细针、引脚、薄片边、透明小料都能稳定捕捉,这是常规光电开关做不到的精细度。
检测距离0-130mm可选
M3/M4漫反射0-80mm,M6漫反射0-130mm,近距精细与中距远投都能覆盖,一套方案打通多个工位。
NPN/PNP常开常闭可调
DDSK-NA11输出NPN常开常闭一键可调,WZN系列NPN/PNP NO+NC全有,对接各品牌PLC、继电器无需换型。
三重电路保护
数显放大器带逆电源接反保护、短路保护、输出过电流保护,接错线不烧;经济型WZN也具备短路保护与180mA过载电流保护点。
不锈钢管耐用防折断
光纤管不锈钢/镀镍材质,不生锈、抗氧化;柔软护套+弹簧护根有效防止根部折断,高品质光纤线材抗老化、寿命长。

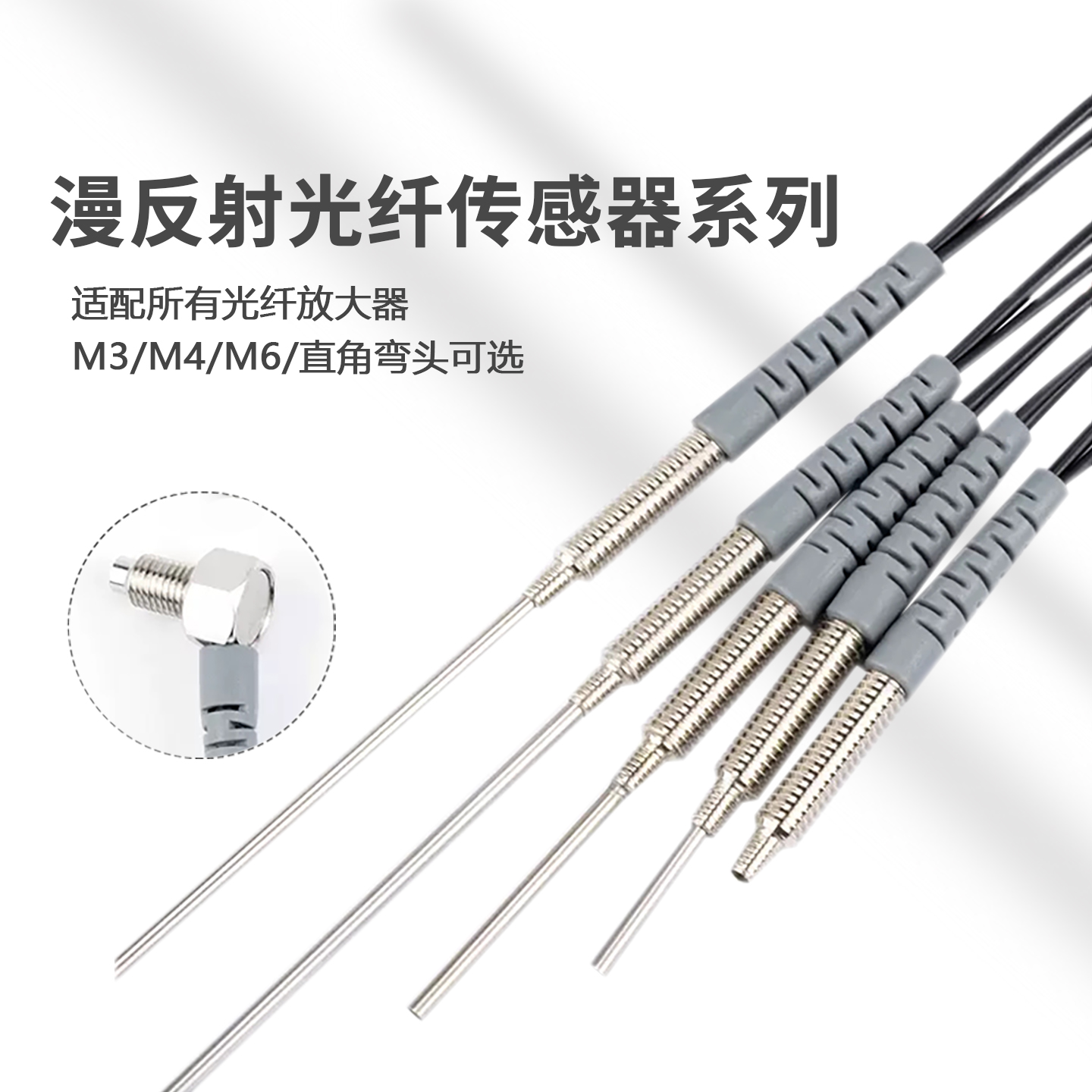

M3/M4/M6/直角弯头全规格
螺纹规格M3×18mm、M4×21mm、M6×23mm齐全,凸管长10/40/90mm及直角弯头可选,再窄的安装位也能塞进去。
数显光量、抗干扰强
DDSK-NA11/WDN带数字窗口实时显示接收光量,阈值看得见、好调试;光纤不带电、天生抗电磁干扰,适合变频器、电焊等强干扰现场。
DDSK-NA11 / DDSK-WZN + KS310/KS410/KS610 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
方案构成
| 产品类型 | 光纤漫反射式传感器(光纤放大器+漫反射光纤探头) |
| 检测方式 | 漫反射式(单侧安装,检测物体反射光) |
| 放大器型号 | DDSK-NA11/NA11P(数显)、DDSK-WZN/WZP(经济型)、DDSK-WDN(单数显) |
| 漫反射光纤型号 | KS310系列(M3)、KS410系列(M4)、KS610系列(M6) |
放大器电气参数(NA11数显)
| 工作电压 | DC 12-24V |
| 光源 | RED LED 红色光源 |
| 输出方式 | NPN 常开/常闭可调节(NA11);PNP型选NA11P |
| 响应速度 | 250 微秒 |
| 逆电源保护 | 有 |
| 短路保护 | 有 |
| 输出过电保护 | 有 |
| 定时器功能 | Timer OFF(关断延时,详见说明书) |
放大器电气参数(经济型WZN)
| 工作电压 | DC 10-30V |
| 输出方式 | NPN/PNP NO+NC(WZN为NPN,WZP为PNP) |
| 无负载电流 | 12mA |
| 最大负载电流 | 150mA |
| 电压降 | <1.5V |
| 开关频率 | 200Hz |
| 响应时间 | 5ms |
| 开关迟滞 | <15%(Sr) |
| 重复精度 | <2%(Sr) |
| 过载电流保护点 | 180mA |
放大器机械/环境参数
| NA11外形尺寸 | 64.3×31.5×10mm |
| WZN外形尺寸 | 63×32.5×10mm |
| 外壳材质 | 聚碳酸酯(NA11)/PBT塑料(WZN) |
| 防护等级 | IP65(WZN);NA11以说明书为准 |
| 标配线长 | 2米 |
| 工作环境温度 | -0~55℃无冻结(NA11)/0~50℃(WZN) |
| 工作环境湿度 | 35%~85% 无凝结(NA11) |
| 工作环境亮度 | 白炽灯 10000lx max / 阳光 20000lx max(NA11) |

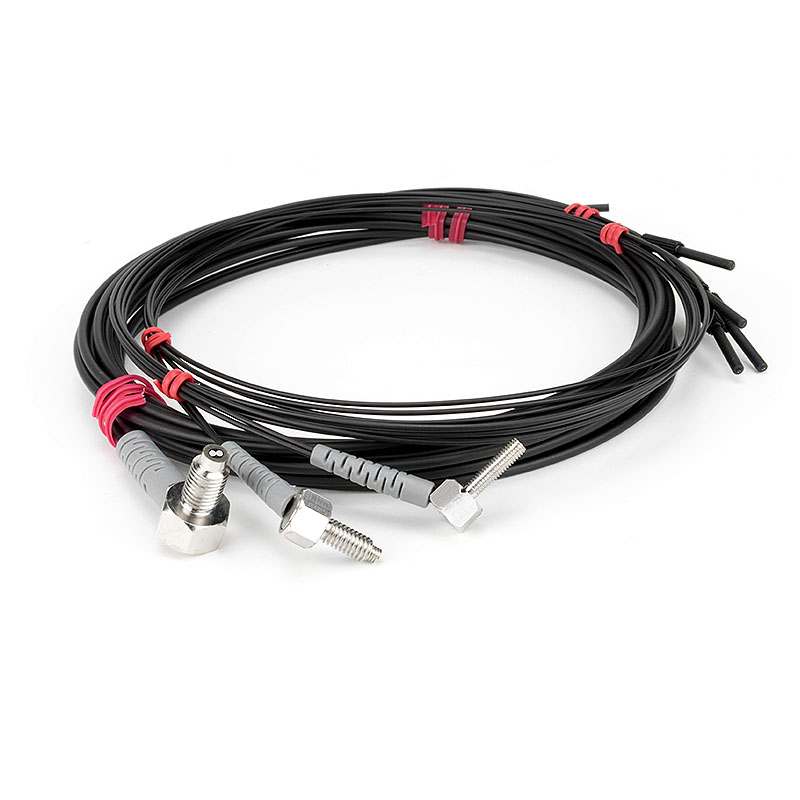

漫反射光纤探头参数

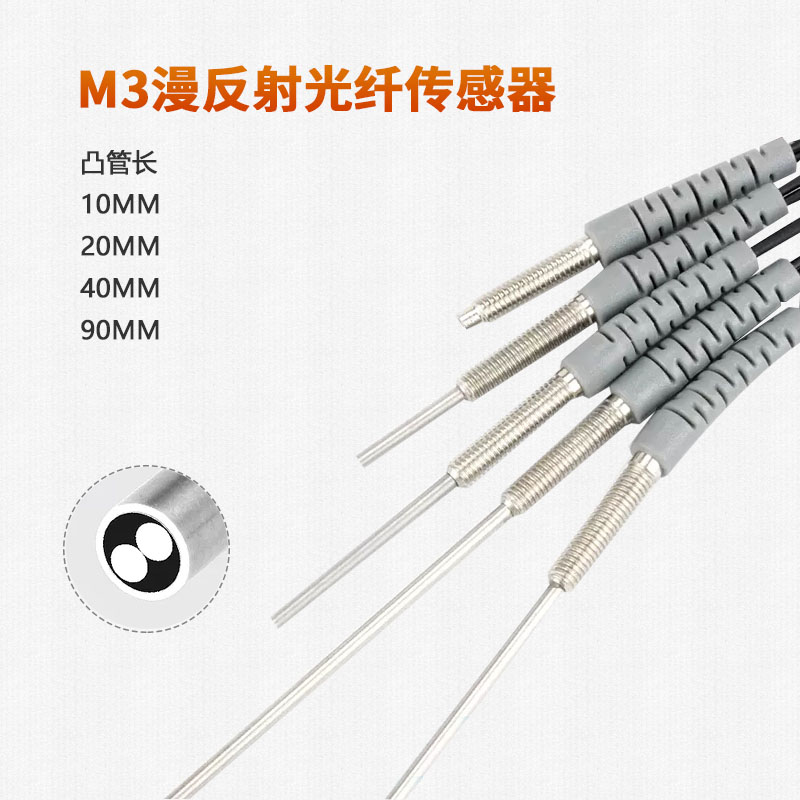

| M3漫反射光纤(KS310) | 检测距离0-80mm,最小检测物φ0.1mm,光纤管M3×18mm,线芯0.5/外径1.0mm,塑料光纤,不锈钢管 |

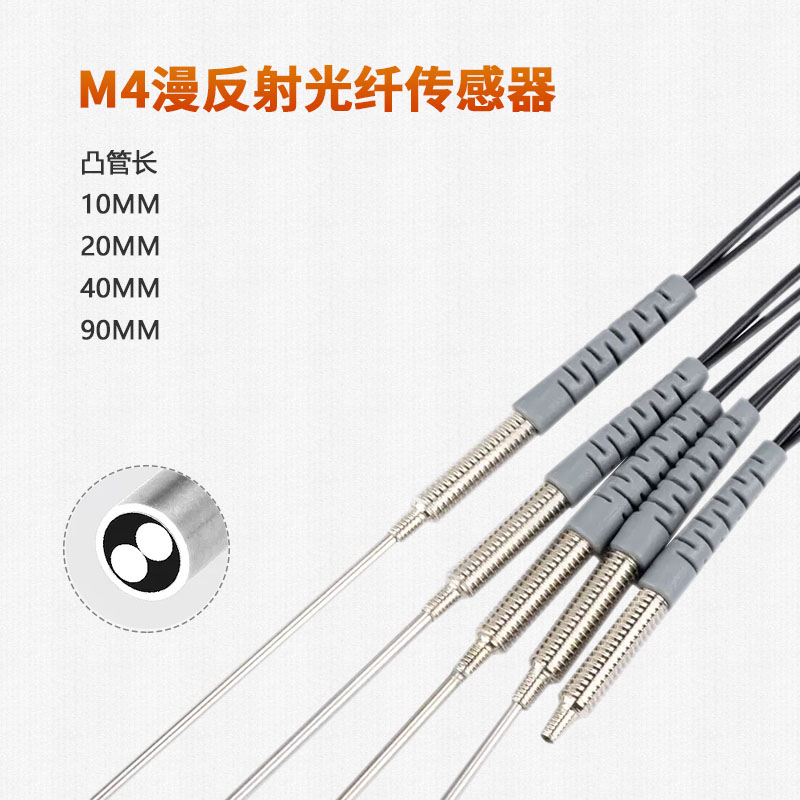

| M4漫反射光纤(KS410) | 检测距离0-80mm,最小检测物φ0.2mm,光纤管M4×21mm,塑料光纤,不锈钢管 |

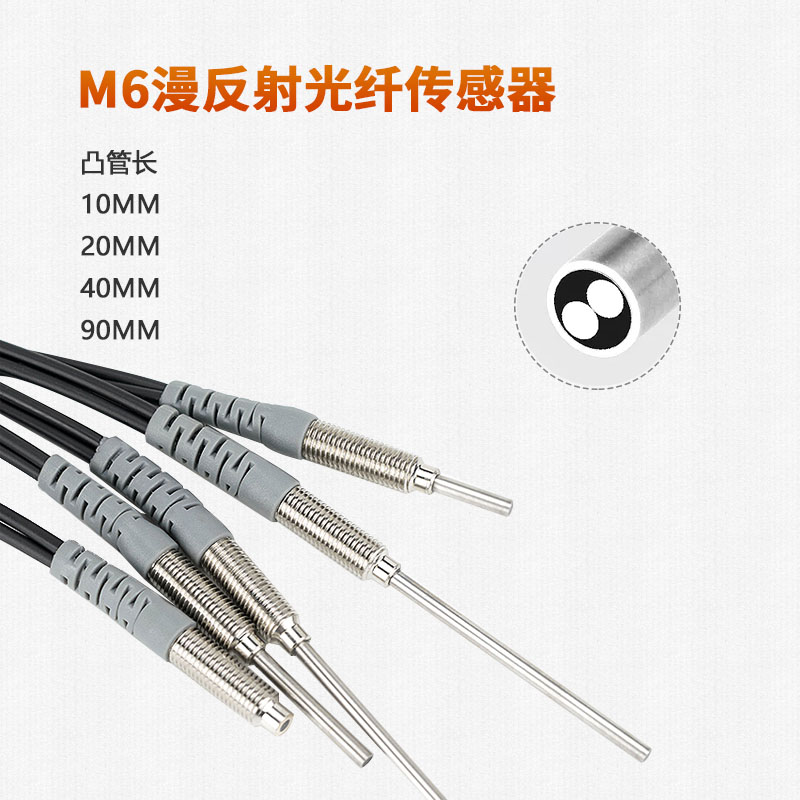

| M6漫反射光纤(KS610) | 检测距离0-130mm,最小检测物φ0.4mm,光纤管M6×23mm,线芯1.0/外径2.2mm,塑料光纤,镀镍/不锈钢管 |
| 凸管尺寸可选 | φ1.5×10mm / φ1.5×40mm / φ1.5×90mm 等(M6为φ2.5系列),直角弯头可选 |
| 光纤标配线长 | 1米(可定制) |
通用
| 配套连接线 | M8三芯/M12 弯头、直头母连接线可选(以订货为准) |
DDSK-NA11 / DDSK-WZN + KS310/KS410/KS610 典型应用行业
3C电子/连接器
在贴片、插件、端子组装线上,M3漫反射光纤伸进窄缝,检测φ0.1mm的引脚、细针是否到位、漏插,小到一根针都不放过。
锂电/新能源
极片来料、贴胶、卷绕工位检测薄膜边缘、极耳有无与定位,光纤不带电、抗变频器与焊接强干扰,信号稳。
包装/食品灌装
瓶盖有无、贴标到位、铝箔封口检测,漫反射单侧安装无需对面装板,产线改造省工省料。
半导体/LED
晶圆、灯珠、料盘的微小物体计数与缺料报警,数显放大器实时显示光量,阈值好调、误判少。
印刷/标签
色标跟踪、标签缝隙检测、断纸检测,250μs高速响应跟得上高速走纸,不漏拍。
医疗器械装配
针管、胶塞、透明小料件的有无检测,M3细管探头塞进狭小治具,检测透明小料也稳定。
机械手/自动化上料
振动盘出料口、机械手抓取前的零件到位确认,M6探头0-130mm远投,装得远也测得到。
高温/狭窄腔体
光纤探头耐受腔体高温、放大器远离热源安装,解决普通光电开关进不去、用不久的难题。
DDSK-NA11 / DDSK-WZN + KS310/KS410/KS610 技术原理与工作机制
DDSK-NA11 / DDSK-WZN + KS310/KS410/KS610 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 DDSK-NA11 / DDSK-WZN + KS310/KS410/KS610 | 进口同等级款 |
|---|---|---|
| 检测能力 | M3最小可测φ0.1mm,M6检测距离0-130mm,数显响应250μs,微小物/高速检测均可覆盖 | 进口品牌FS-N、进口品牌E3X、进口品牌BF同样可做微小物高速检测,高端机型功能更细分 |
| 输出与兼容 | NPN/PNP、常开常闭可调,M3/M4/M6/直角弯头全规格,适配各品牌PLC | 输出与规格齐全,但探头与放大器多需按进口型号一一对应选型 |
| 价格 | 佛山厂家直销,整体采购成本约为进口的30%-50%(省50-70%) | 进口品牌价格高,含关税与品牌溢价 |
| 交期 | 常用规格现货,定制线长1-3天可发 | 热门型号常需排期,部分需海外订货等待较长 |
| 防护/耐用 | 放大器IP65,光纤管不锈钢/镀镍抗氧化、柔软护套防折断 | 防护与耐用性成熟可靠,差距不大 |
| 服务 | 本地化中文服务、可开13%增值税专票、全国联保,选型调试一个电话搞定 | 多通过代理商,响应链路长、定制沟通慢 |
关于 DDSK-NA11 / DDSK-WZN + KS310/KS410/KS610 的常见问题
光纤放大器和漫反射光纤是分开买还是配套买?
漫反射式和对射式有什么区别?该怎么选?
最小能检测多小的物体?
检测距离能到多远?
输出是NPN还是PNP?能接我现有的PLC吗?
放大器响应速度多快?能用于高速产线吗?
光纤管是什么材质?会不会折断、生锈?
能替代进口品牌的光纤传感器吗?
光纤线长和探头形状能定制吗?
是厂家直销吗?能开发票、有售后吗?
