戴迪斯科对射式光纤传感器 T310/T410/T610｜M3 M4 M6 螺纹｜放大器+对射光纤套装｜检测0.5mm小工件｜国产替代进口品牌
放大器+对射光纤一套搞定:0.5mm 微小工件稳定计数,佛山厂家直销,性能对标进口、成本省一半
| 产品类型 | 对射式光纤传感器(光纤放大器+对射光纤) |
| 检测方式 | 对射式(发射光纤+接收光纤,挡光检测) |
| 对射光纤型号 | M3:T310-I/S/M/L;M4:T410-I/S/M/L;M6:T610-I/S/M/L |
| 配套放大器型号 | DDSK-WZN(NPN)/WZP(PNP)、DDSK-WDN(单数显)、DDSK-NA11(NPN可调) |
| 光纤材料 | 塑料光纤 |
| 光纤尺寸 | 芯径Φ1.0mm / 外径Φ2.2mm |

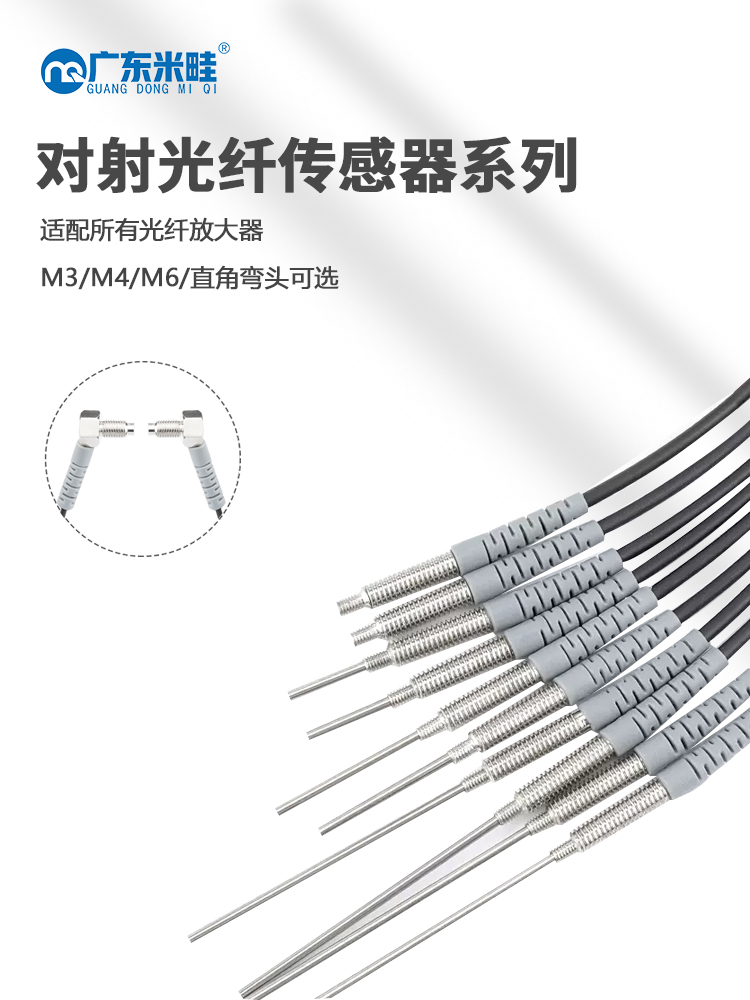

T310 / T410 / T610 系列对射光纤(配 DDSK-WDN / WZN / NA11 光纤放大器) 产品详解
在贴片机、绕线机、半导体、医药包装这些产线上,经常要数清楚一根Φ0.5mm的引脚、一片透明薄膜、一颗微型螺丝有没有到位——普通光电开关装不进去、看不清,这正是对射式光纤传感器要解决的痛点。戴迪斯科这套方案由"光纤放大器+对射光纤"两部分组成:对射光纤分成发射、接收两根,一根发光、一根收光,中间一旦被工件挡住,放大器立刻判定输出,所以它检测的是"有没有挡光",不受工件颜色、反光、透明度影响,稳定性远高于漫反射式。光纤头细到M3/M4/M6螺纹,前端不锈钢管件可深入狭窄夹缝,最小能分辨直径0.5mm的微小目标,检测距离0-400mm按现场调。放大器端我们提供经济数显款(WZN/WZP)、单数显款(WDN)和高速可调款(NA11),带抗干扰、延时、灵敏度多圈调节,响应最快250微秒,接线NPN/PNP、常开常闭(NO+NC)一应俱全,直接对接PLC。光纤线材抗老化、柔软护套防折断、不锈钢管件抗氧化,经久耐用。整套性能对标进口品牌FU系列、进口品牌E3X、进口品牌BF,佛山20年老厂直供,价格省50-70%,可开13%增值税专票,现货快、本地化服务,选型有疑问直接打全国热线4000-808-929或上官网www.fsdadi.com。
为什么选择 T310 / T410 / T610 系列对射光纤(配 DDSK-WDN / WZN / NA11 光纤放大器)
0.5mm微小目标可检
最小检测物体直径Φ0.5mm,贴片引脚、微型螺丝、细针、薄片都能稳定计数,普通光电开关看不到的它能看到。
对射原理不受颜色透明度影响
发射+接收两根光纤,只判断有无挡光,黑件、亮件、透明膜、反光金属一视同仁,比漫反射式更稳更准。
检测距离0-400mm宽范围
放大器灵敏度多圈可调,近距密集计数、远距大间隔检测都能覆盖,一套适配多种工位。
最快250微秒高速响应
NA11可调款响应速度250μs,高速产线、快速计数不漏检;经济款响应5ms、开关频率200Hz够用又实惠。
M3/M4/M6+凸管长度可选
M3、M4、M6三种螺纹,凸管10/20/40/90mm四档,直头/直角弯头可选,狭窄夹缝、转角工位都装得进。
不锈钢管件+抗老化光纤
前端不锈钢管件不生锈抗氧化,塑料光纤芯径Φ1.0/外径Φ2.2mm抗老化,柔软护套防折断,寿命长。
NPN/PNP NO+NC全输出
放大器支持NPN/PNP、常开常闭NO+NC,带反接保护、短路保护、输出过流保护,直连PLC不烧板。
放大器+光纤整套直供
光纤必须配放大器使用,我们一次配齐数显/可调款放大器,省去选型配套烦恼,到货即用。
T310 / T410 / T610 系列对射光纤(配 DDSK-WDN / WZN / NA11 光纤放大器) 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
系统组成
| 产品类型 | 对射式光纤传感器(光纤放大器+对射光纤) |
| 检测方式 | 对射式(发射光纤+接收光纤,挡光检测) |
| 对射光纤型号 | M3:T310-I/S/M/L;M4:T410-I/S/M/L;M6:T610-I/S/M/L |
| 配套放大器型号 | DDSK-WZN(NPN)/WZP(PNP)、DDSK-WDN(单数显)、DDSK-NA11(NPN可调) |
光纤参数
| 光纤材料 | 塑料光纤 |
| 光纤尺寸 | 芯径Φ1.0mm / 外径Φ2.2mm |
| 最小检测物体 | 直径Φ0.5mm |
| 检测距离 | 0-400mm(配放大器灵敏度调节) |
| 光纤管件材料 | 不锈钢 |
| 光纤头螺纹规格 | M3*18mm / M4*21mm / M6(以对应型号为准) |
| 凸管长度(I/S/M/L) | 10mm / 20mm / 40mm / 90mm |
| 标准线长 | 1米(可定制线长) |
| 头型 | 直头 / 直角弯头可选 |
放大器参数(WZN/WZP经济款)
| 产品尺寸 | 63 x 32.5 x 10mm |
| 外壳材质 | PBT塑料 |
| 工作电压 | DC 10-30V |
| 输出方式 | NPN/PNP NO+NC(常开+常闭) |
| 无负载电流 | 12mA |
| 最大负载电流 | 150mA |
| 电压降 | <1.5V |
| 开关频率 | 200Hz |
| 响应时间 | 5ms |
| 开关迟滞 | <15%(Sr) |
| 重复精度 | <2-10%(Sr) |
| 防护等级 | IP65 |
| 短路保护 | YES |
| 过载电流保护点 | 180mA |
| 标准线长 | 2米 |
| 工作环境温度 | 0°C-50°C |
放大器参数(NA11高速可调款)
| 产品尺寸 | 64.3 x 31.5 x 10mm |
| 外壳材质 | 聚碳酸酯 |
| 工作电压 | DC 12-24V |
| 输出方式 | NPN 常开常闭可调 |
| 响应速度 | 250微秒 |
| 光源 | RED LED(红光) |
| 保护功能 | 逆电源连接保护 / 短路保护 / 输出过电保护 |
| 工作环境温度 | -0~55°C(无冻结) |
| 工作环境湿度 | 35~85% 无凝结 |
环境/其他
| 其余未列参数 | 以说明书为准 |
T310 / T410 / T610 系列对射光纤(配 DDSK-WDN / WZN / NA11 光纤放大器) 典型应用行业
3C电子 / 贴片(SMT)
把M3细光纤头插进料带导轨,数清每一颗微型电阻、引脚、连接器是否到位,Φ0.5mm小件也不漏数,防止贴装漏料、错料。
医药 / 食品包装
对射光束跨过传送带检测铝箔、塑料膜、瓶盖有无,透明薄膜挡光即报警,杜绝空包、缺片流入下一道工序。
半导体 / 锂电
在极片、晶圆载具狭窄缝隙间用M3/M4弯头光纤,做位置确认与到位检测,不锈钢管件耐受清洁环境与频繁动作。
绕线 / 线缆设备
对射检测细漆包线、铜丝有无断线、有无穿过导轮,响应快至250微秒,跟得上高速绕线节拍。
纺织 / 印刷
检测纱线、薄纸、标签是否断带、是否到边,透明或反光材料一视同仁,减少断料停机。
自动化装配线
机械手抓取前确认工件有无、料仓料满料空提示,M6粗光纤大间隔对射,适合托盘、料框级检测。
小型零件计数
螺丝、弹簧、垫片下料口对射计数,挡光一次计一次,配数显放大器直接显示数量,替代人工点数。
T310 / T410 / T610 系列对射光纤(配 DDSK-WDN / WZN / NA11 光纤放大器) 技术原理与工作机制
T310 / T410 / T610 系列对射光纤(配 DDSK-WDN / WZN / NA11 光纤放大器) 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 T310 / T410 / T610 系列对射光纤(配 DDSK-WDN / WZN / NA11 光纤放大器) | 进口同等级款 |
|---|---|---|
| 检测能力(最小工件) | 最小Φ0.5mm,检测距离0-400mm,对射不受颜色/透明度影响 | 进口品牌FU/进口品牌E3X对射光纤亦可达亚毫米级,性能相当 |
| 响应速度 | NA11可调款250微秒,经济款5ms/200Hz | 进口高端款可达微秒级,常规工况两者体验接近 |
| 放大器功能 | 数显/多圈灵敏度调节、抗干扰、延时、NPN/PNP NO+NC齐全 | 进口带OLED/数显与更多智能档位,日常检测功能我方已覆盖 |
| 防护与保护 | 放大器IP65,带短路/反接/过流保护,不锈钢光纤管件 | 防护等级相当,进口在极端工况认证更全 |
| 价格 | 整套(放大器+对射光纤)成本省50-70% | 进口品牌单价高,光纤+放大器配齐成本明显更高 |
| 交期与服务 | 佛山20年老厂直销,常用现货快,可开13%增票,本地化技术支持热线4000-808-929 | 多为代理渠道,定制/补货周期较长 |
