U 槽型光电开关怎么用？限位、定位、计数应用详解

U 槽型光电开关（槽型光电开关、对射槽型传感器）外形是一个 U 型槽，发射端和接收端分别固定在槽的两侧，形成一道固定的对射光路。当物体（通常是专门设计的挡片）进入 U 型槽、遮挡住光路时，开关即输出信号。因为发射与接收一体成型、光路固定不变，U 槽型光电开关的重复定位精度很高，且无需像分体对射那样费心对光。

U 槽型光电开关最典型的应用是限位和原点定位。在导轨滑块、转盘、丝杆模组等运动机构上装一个挡片，在限位点或原点位置固定安装 U 槽型开关。机构运动到该位置时挡片进入 U 型槽，开关输出信号给 PLC，即检测到「到达限位 / 原点」。固定光路减少了对光调整，但切换位置仍受挡片、速度、振动与电气响应影响；传感器为非接触检测，机构本身仍需维护。

U 槽型光电开关也常用于计数和到位检测。在旋转的码盘、链条、传送机构上设置一系列挡片或开孔，挡片每经过 U 型槽一次，开关输出一个脉冲，配合计数器即可实现转数、件数计数。由于光路固定、响应快，U 槽型开关计数稳定可靠。它适合检测能进入槽内（槽宽通常较小）的薄片状挡片，不适合检测大件物体。

槽宽只是可用机械空间的一部分，还要核槽深、出光位置、安装孔、挡片偏摆、热变形和电缆走向。挡片应在该波长下有足够遮光能力，不能只看肉眼是否不透明。5mm 只是部分微小型号，不代表全系列。供电、NPN/PNP、单/双输出与接插件按完整型号确认。

NO/NC 描述检测条件与输出导通的逻辑，不代表功能安全等级。普通 NC 可以在某些接线中反映断线或掉电，但并不保证检测到所有故障，更不能替代安全传感器、双通道诊断与完整安全功能验证。

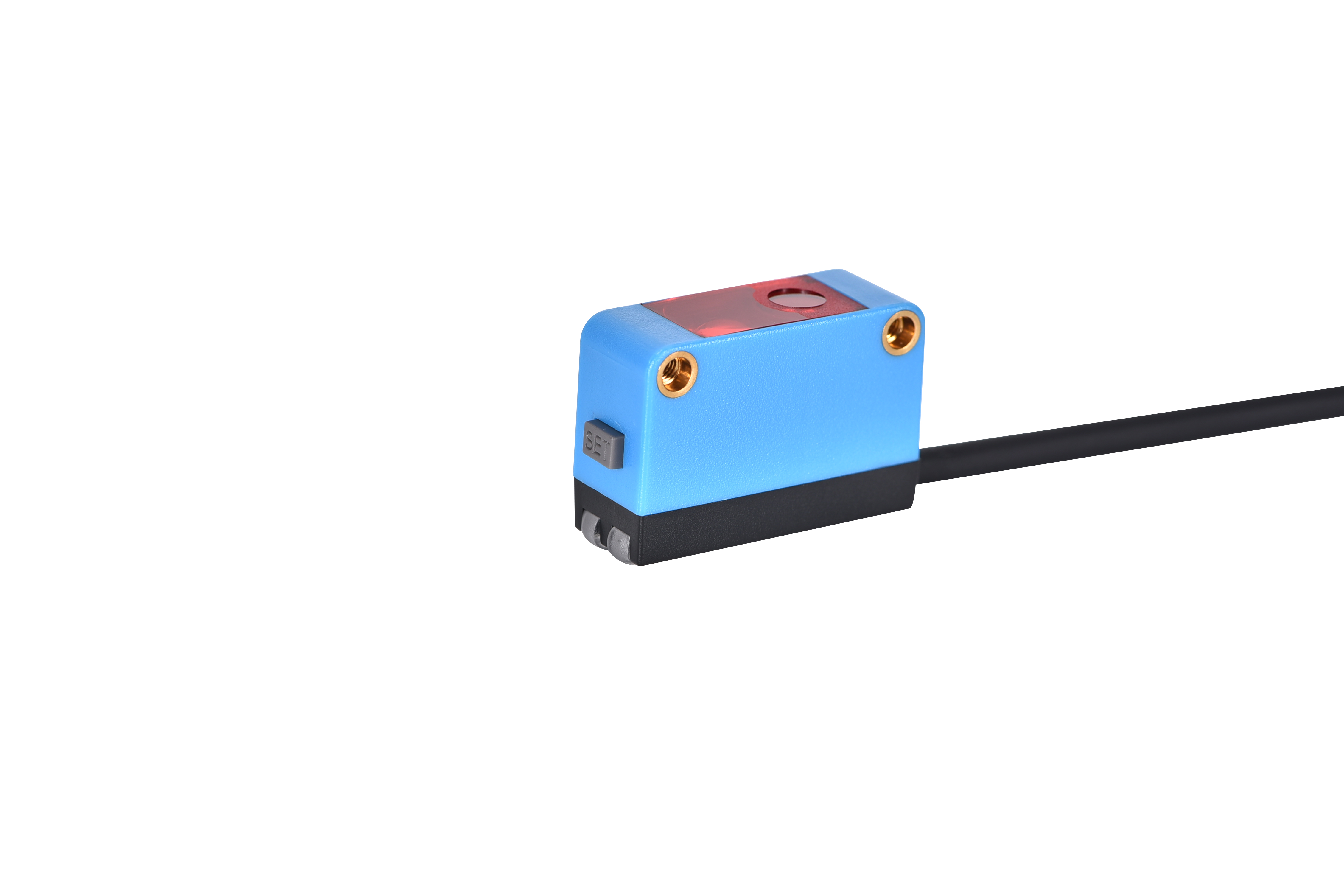

U 槽型光电开关在自动化设备中常与其他光电开关配合使用：U 槽型负责精密的限位、原点定位；漫反射 / 对射光电开关负责物料的有无、到位检测；接近开关负责金属机构的位置检测。各司其职，构成设备完整的位置检测系统。戴迪斯科光电 / 激光开关产品线齐全，可为自动化设备提供 U 槽型、对射、漫反射、背景抑制、激光等全系光电检测器件。

核挡片厚度加横向偏摆后仍有槽内间隙，边缘能够充分遮挡光路；分别按实际回零方向、速度和温升重复测切换位置。计数时还要验证最短遮光/透光时间及 PLC 滤波。候选：微小 U 槽型、DD-L25/45、DD-303N/403N，不同槽宽与外形不可只按“U 型”互换。

按槽宽、遮光片尺寸、移动速度、输出与接插件核对各系列。计数应用应验证最短有效脉冲及漏计，不用槽宽代替可靠计数能力。

目录按网站现行产品记录整理，代表可查阅的系列，不是全部配置均有现货或已经通过相同测试的承诺。资料不完整或不同版本冲突时，应先确认交付文件再接线、采购或验收。
