M5-M8 激光漫反射光电开关｜15-200mm 可调 · 650nm
650nm Class 1 · 15-200mm 可调 · M5/M6/M8 多规格 · IP55 · 100Hz
关键参数速览
| 光源 | 650nm Class 1 可见红光 |
| 检测距离 | 15-200mm（可调） |
| 供电 | DC 10-30V |
| 输出 | NPN/PNP NO/NC |
| 螺纹 | M5/M6/M8 |
| 防护 | IP55 |
CE RoHS ISO 9001
PRODUCT INTRODUCTION · 产品详细介绍
M5-M8 激光漫反射 产品详解
戴迪斯科 M5-M8 激光漫反射光电开关，单边漫反射结构 + 距离可调（背面旋钮），15-200mm 范围内灵活调整检测距离，避免误触发背景物体。650nm Class 1 可见红光、φ2mm 精确光斑，DC 10-30V、NPN/PNP，IP55 防护，100Hz 响应。
CORE FEATURES · 核心特点
为什么选择 M5-M8 激光漫反射
15-200mm 距离可调
背面旋钮微调，避免背景误触发。
650nm 可见红光
Class 1 安全等级。
φ2mm 精确光斑
微小物体精确检测。
TECHNICAL SPECS · 详细参数
M5-M8 激光漫反射 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
光学参数
| 光源 | 650nm Class 1 可见红光 |
| 检测距离 | 15-200mm（可调） |
电气参数
| 供电 | DC 10-30V |
| 输出 | NPN/PNP NO/NC |
机械参数

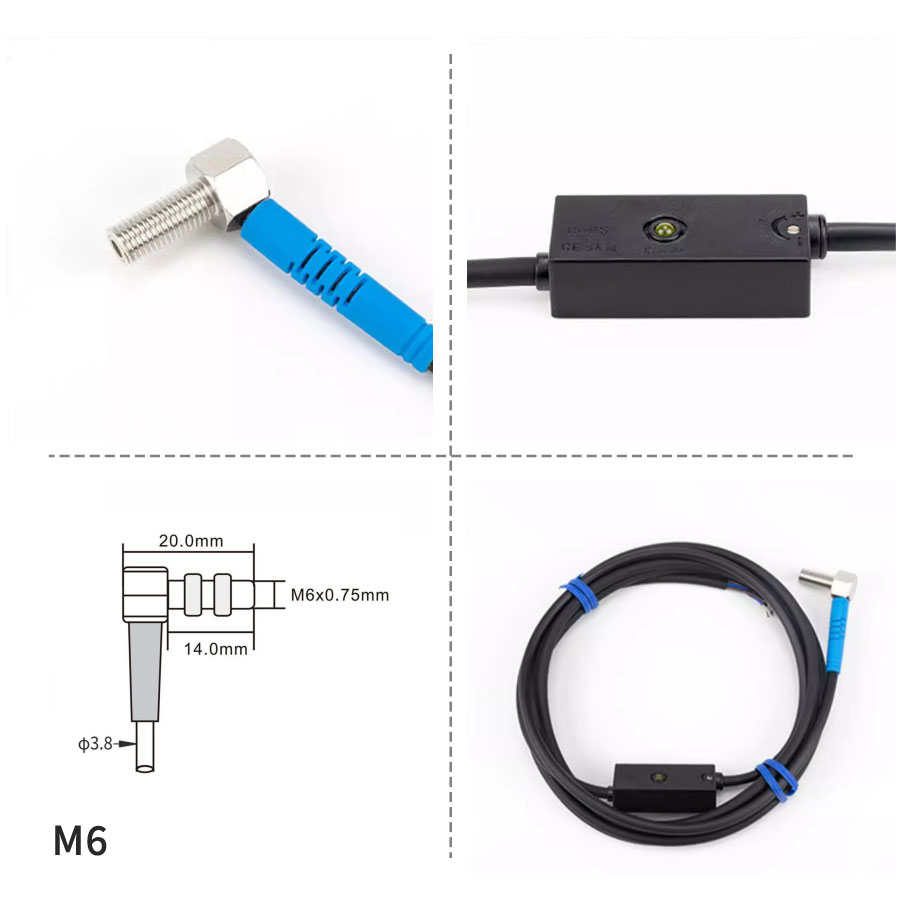

| 螺纹 | M5/M6/M8 |
| 防护 | IP55 |
APPLICATIONS · 应用场景
M5-M8 激光漫反射 典型应用行业
可调距离检测
需要精确避开背景的复杂工况。
微小零件检测
电子组装、SMT 贴片定位。
WORKING PRINCIPLE · 工作原理
M5-M8 激光漫反射 技术原理与工作机制
单边漫反射检测原理：内部发射 650nm Class 1 可见红光（φ2mm 精确光斑），通过探测目标物体表面反射回的光线强度变化来判断物体有无及距离。当物体进入检测距离范围内时，反射光强度超过阈值，触发输出信号（NPN/PNP 可配）。背面电位器旋钮（270° 可调 5 圈）用于微调检测距离，在 15-200mm 范围内灵活适应不同工况，有效避免背景干扰或误触发。
INSTALLATION · 安装方式
M5-M8 激光漫反射 安装指南
传感器提供 M5、M6、M8 三种螺纹规格，可直接螺纹安装到工装或机械接口。安装时需确保光学窗口朝向检测目标，建议与目标物体轴向对齐以获得最优反射效果。接线采用 DC 三线制：DC 10-30V 电源线、信号输出线（NPN 或 PNP）、GND 地线。初调时，将目标物放在期望的检测距离位置，缓慢旋转背面电位器旋钮至输出 LED 刚好亮起，再略微回拨确保可靠检测。IP55 防护等级可适应一般工业环境（防尘、低压水喷）。
FAQ · 常见问题
关于 M5-M8 激光漫反射 的常见问题

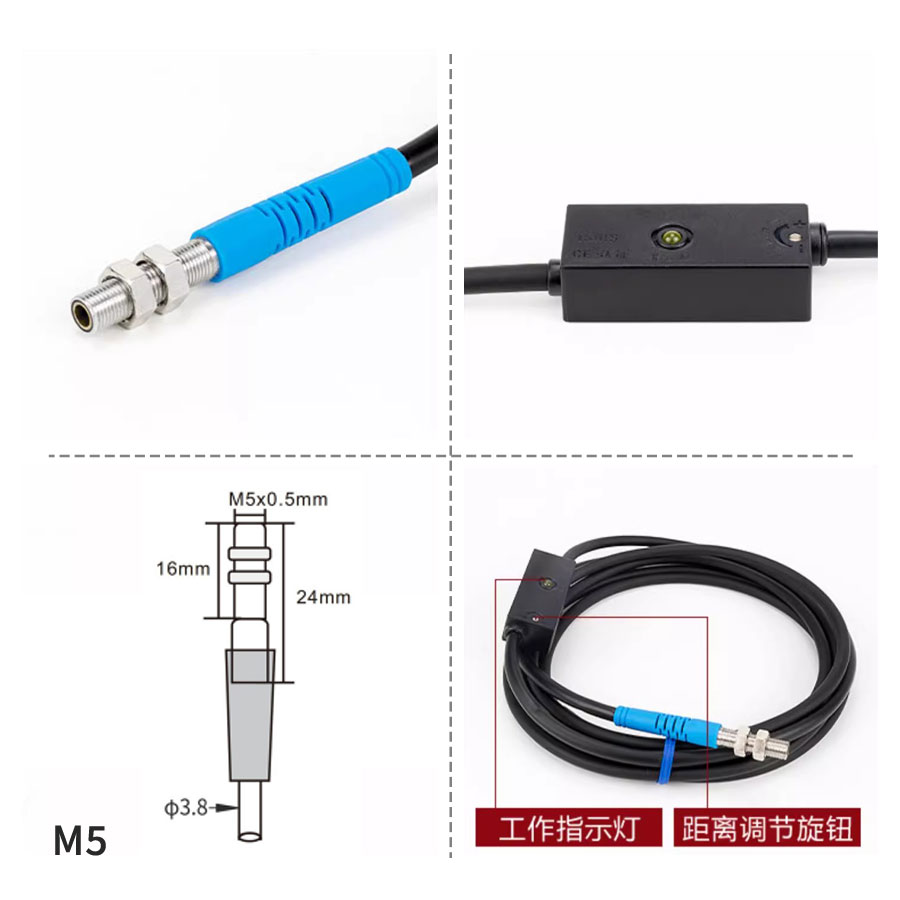

可调距离怎么调？
传感器背面有一个多圈电位器旋钮（如 270° 可调 5 圈），逆时针距离变小、顺时针变大。先把目标物放在期望距离，调旋钮使输出 LED 刚好亮起，再略微回拨一点，灵敏度即设置完毕。
