M3-M6 微型激光漫反射开关｜650nm 红光 · 检测 5-200mm
650nm 可见红光 · 5-200mm 检测 · M3-M6 微型螺纹 · IP67 · 500Hz
关键参数速览
| 光源 | 650nm 可见红光 Class 1 |
| 检测距离 | 5-200mm |
| 光斑 | φ2mm |
| 供电 | DC 10-30V |
| 输出 | NPN/PNP NO/NC |
| 响应频率 | 500Hz |
CE RoHS ISO 9001
PRODUCT INTRODUCTION · 产品详细介绍
M3-M6 激光漫反射 产品详解
戴迪斯科 M3-M6 系列微型激光漫反射开关，采用 650nm Class 1 可见红光，可在 5-200mm 距离精确检测各种被反射物体（不限金属），特别适合检测黑色 / 透明 / 异色物体（电感接近开关无法检测）。微型 M3-M6 螺纹结构紧凑，DC 10-30V、NPN/PNP NO/NC 4 种逻辑，IP67 工业防护，500Hz 响应。可见红光便于安装时对准目标，免去调试盲打。
CORE FEATURES · 核心特点
为什么选择 M3-M6 激光漫反射
650nm 可见红光
Class 1 安全等级，免调试盲打。
5-200mm 检测距离
覆盖近距离 / 中距离场景。
不限金属检测
可检测黑色 / 透明 / 异色物体。
IP67 防护
工业现场可靠。
TECHNICAL SPECS · 详细参数
M3-M6 激光漫反射 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
光学参数
| 光源 | 650nm 可见红光 Class 1 |
| 检测距离 | 5-200mm |
| 光斑 | φ2mm |
电气参数
| 供电 | DC 10-30V |
| 输出 | NPN/PNP NO/NC |
| 响应频率 | 500Hz |
机械参数
| 螺纹 | M3-M6 多规格 |
| 防护 | IP67 |
APPLICATIONS · 应用场景
M3-M6 激光漫反射 典型应用行业
黑色物体检测
电感开关无法检测的黑色塑料 / 橡胶件。
透明物体检测
玻璃 / 透明袋装产品。
精密微小检测
电子元件、SMT 贴片定位。
WORKING PRINCIPLE · 工作原理
M3-M6 激光漫反射 技术原理与工作机制
M3-M6 激光漫反射开关采用 650nm Class 1 可见红光源，发射精细激光光束照射目标表面，利用被检测物体反射的光线被接收器接收来判断目标存在性。当物体进入 5-200mm 检测范围内时，反射光强度变化触发内部比较电路，输出逻辑信号切换。采用漫反射式设计，被检测物体自身反射光即可完成检测，特别适应黑色、透明、异色物体等普通光电开关难以检测的场景。光斑 φ2mm，相比普通红外 LED 光电开关具有更高的定位精度。
INSTALLATION · 安装方式
M3-M6 激光漫反射 安装指南
M3-M6 系列采用微型螺纹圆柱形结构，可直接螺纹安装于工业传感器孔位。安装时建议激光光源正对目标表面，650nm 红光可见便于现场调试对准；在检测范围内（5-200mm）选择合理工作点以获得最佳信噪比。供电 DC 10-30V，输出可选 NPN/PNP 与 NO/NC 配置；响应频率 500Hz。IP67 防护等级保证工业现场防尘防水可靠性。
FAQ · 常见问题
关于 M3-M6 激光漫反射 的常见问题
激光漫反射与普通光电开关区别？
普通光电开关用 LED 红外光（不可见 + 光斑较大）；激光漫反射用 650nm 可见激光（光斑 ≤2mm 精确 + 可见便于对准）。需要精确定位、检测微小物体或精度要求高时选激光款。
RELATED · 相关产品推荐
同系列其他产品
M5-M8 激光漫反射
M5-M8 激光漫反射光电开关｜15-200mm 可调 · 650nm
650nm Class 1 · 15-200mm 可调 · M5/M6/M8 多规格 · IP55 · 100Hz

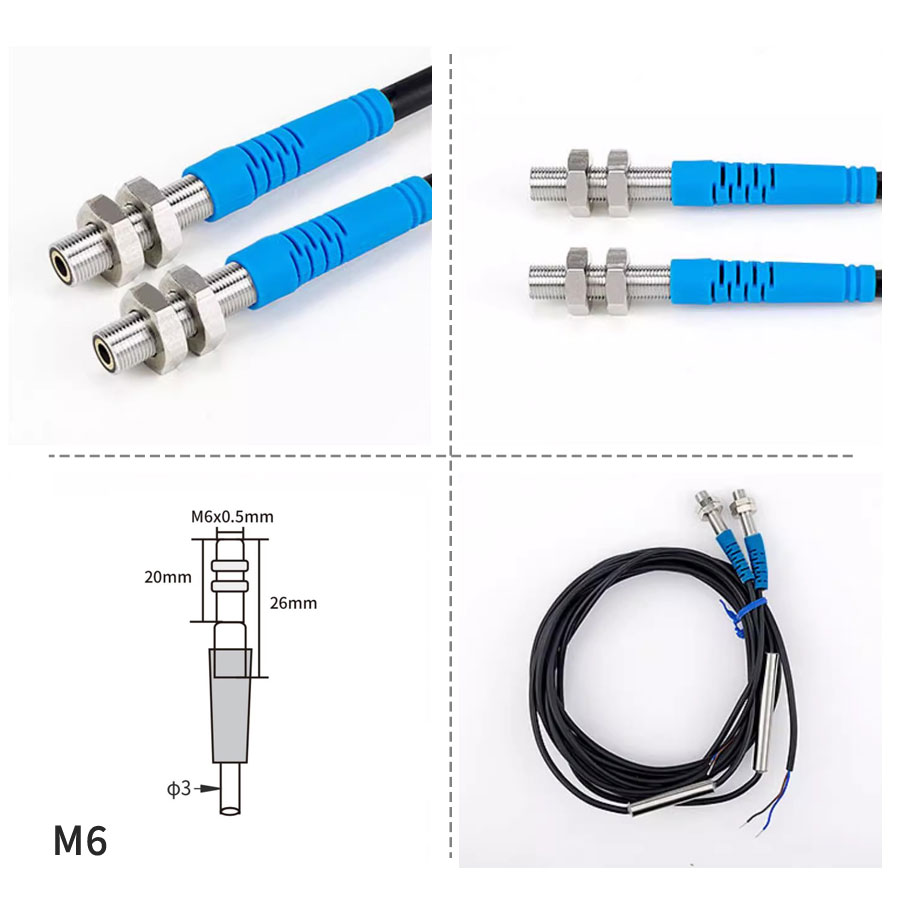

M3-M6 激光对射
