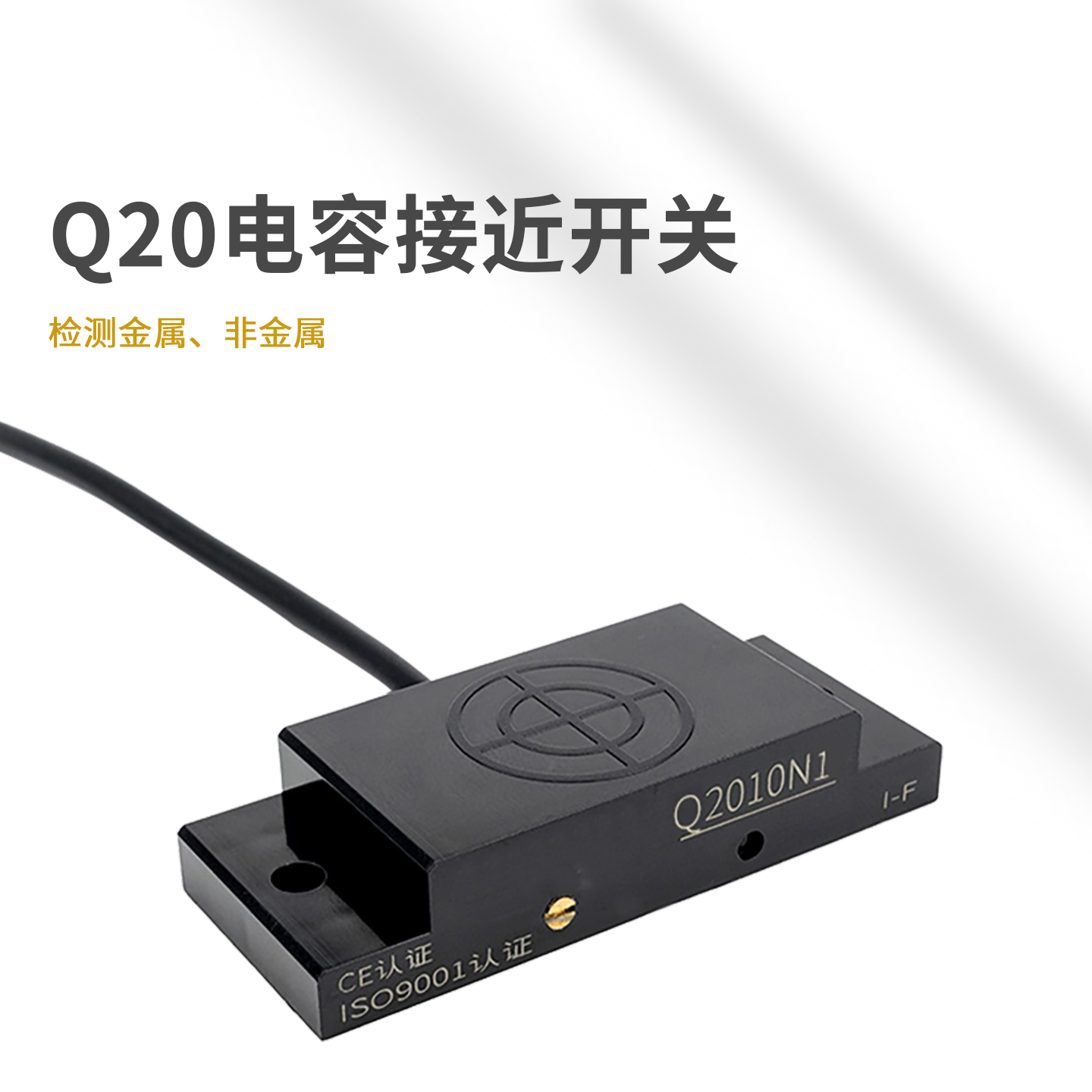

戴迪斯科 Q20 电容式接近开关｜方形扁平外壳｜检测金属与非金属｜1-10mm距离可调｜DC三线 IP67
能检测金属、塑料、玻璃、水、牛奶、白糖、饲料、木材等所有带静电物体,检测距离1-10mm旋钮可调,国产替代进口省成本。
| 产品型号 | Q20(方形 Q20*50) |
| 安装方式 | 非齐平(非埋入式) |
| 接线方式 | DC三线制 |
| 检测方式 | 电容式(检测金属与非金属/带静电物体) |
| 型号代码 | Q2010N1(NPN常开)/Q2010N2(NPN常闭)/Q2010P1(PNP常开)/Q2010P2(PNP常闭) |
| 检测距离 | 2.0-10.0mm(旋钮可调) |
Q20 产品详解

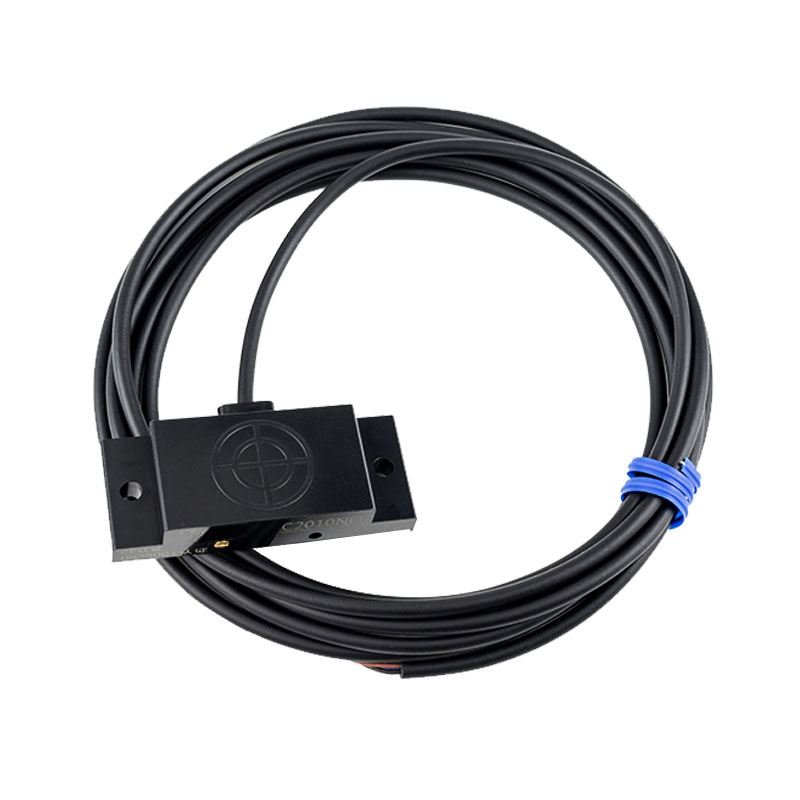

戴迪斯科 Q20 电容式接近开关,采用方形扁平塑料外壳(Q20*50)与电容感应原理,不仅能检测金属,更能"穿透"塑料、玻璃等包装壁,检测水、牛奶、白糖、饲料、咖啡粉、木材等所有带静电的非金属物体——这正是普通电感式接近开关做不到的。出厂以30*30*1mm的Fe37标准检测块标定,检测距离在2.0-10.0mm范围内可通过机身旋钮无级调节;被测物越大、越厚、导电性越好,可检测距离越远,反之越近,现场可按料位/液位需求自由微调灵敏度。\n\n它为产线痛点而生:料仓缺料停机、灌装线液位忽高忽低、塑料瓶到位检测不稳、非金属工件漏检……Q20 都能非接触、无磨损地稳定捕捉。DC10-30V宽电压三线制,NPN/PNP、常开/常闭四种型号(Q2010N1/N2/P1/P2)任选,直接对接PLC。响应时间仅1.5ms,开关频率50Hz,黄色LED指示工作状态一目了然。整机内置短路保护、过载保护(200mA)、电源反极性保护三重防护,既保自身也保设备不被烧坏;IP67防护可耐粉尘和水冲洗,-25℃~+70℃宽温适应车间环境。佛山20年传感器老厂直销,性能对标进口而采购成本省50-70%,可开增值税专用发票,全国热线4000-808-929,官网www.fsdadi.com。
为什么选择 Q20
金属非金属通吃
基于电容感应,可检测水、牛奶、白糖、塑料、玻璃、饲料、木材等所有带静电物体及金属,补齐电感开关只测金属的短板。
1-10mm距离旋钮可调
机身集成距离调节旋钮,检测距离2.0-10.0mm无级可调,按料位/液位/工件大小现场微调灵敏度,免换型号。
三重保护更耐用
内置短路保护、过载保护(200mA)、电源反极性保护,负载或接线异常时自动保护,既护本身也护设备不被烧坏。
DC10-30V宽电压
DC10-30V之间长期稳定工作,适配大多数工业直流电源与PLC,免去稳压顾虑。
1.5ms快速响应
响应时间1.5ms、开关频率50Hz,高速产线上不漏检、不误判。
IP67防护
塑料外壳达IP67防护等级,耐粉尘、可水冲洗,适应粉料车间、灌装线等潮湿多尘环境。
黄色LED状态指示
工作指示灯采用黄色LED,通断状态肉眼直观可见,调试与巡检更省心。
四型号灵活选型
NPN/PNP×常开/常闭共四款(Q2010N1/N2/P1/P2),直接匹配不同PLC输入与控制逻辑。
Q20 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
基本参数
| 产品型号 | Q20(方形 Q20*50) |
| 安装方式 | 非齐平(非埋入式) |
| 接线方式 | DC三线制 |
| 检测方式 | 电容式(检测金属与非金属/带静电物体) |
| 型号代码 | Q2010N1(NPN常开)/Q2010N2(NPN常闭)/Q2010P1(PNP常开)/Q2010P2(PNP常闭) |
光学/检测参数
| 检测距离 | 2.0-10.0mm(旋钮可调) |
| 标准检测体 | 30*30*1mm(Fe37) |
| 流差(回差) | <20% |
| 重复精度 | <5.0%(Sr) |
| 开关误差 | <15%(Sr) |
| 温度漂移 | <15%(Sn) |
电气参数
| 工作电压 | DC 10-30V |
| 无负载电流 | <10mA |
| 最大负载电流 | 150mA |
| 漏电流 | <0.01mA |
| 电压降 | <1.5V |
| 开关频率 | 50Hz |
| 响应时间 | 1.5ms |
| 短路保护 | 有 |
| 过载电流保护 | 200mA |
| 电源反极性保护 | 有 |
| 状态指示 | 黄色LED指示灯 |
机械/材料参数
| 外壳材质 | 塑料(PBT) |
| 外形尺寸 | Q20*50(方形扁平,以说明书为准) |
| 连接方式 | PVC电缆引线(线长以说明书为准) |
| 电缆规格 | 3*0.15mm² PVC电缆(以说明书为准) |
环境参数
| 防护等级 | IP67 |
| 工作环境温度 | -25℃ ~ +70℃ |
| 认证 | CE、RoHS、ISO9001 |
Q20 典型应用行业
食品饮料灌装
灌装线上隔着塑料瓶、玻璃瓶检测水、牛奶、饮料的液位高低,无接触不污染,自动判断到位与缺瓶。
粮食饲料/化工料仓
安装在料仓壁外或料位点,检测白糖、饲料、咖啡粉、塑料颗粒等粉料/颗粒料位,缺料及时报警停机,防空转。
塑料制品/注塑
检测塑料瓶坯、塑料件是否到位、是否漏件,补足电感开关测不到非金属塑料件的缺口。
玻璃/陶瓷加工
非接触检测玻璃瓶、玻璃板、陶瓷工件的有无与到位,避免接触式开关划伤工件表面。
木材/家具产线
在板材、木条输送线上检测木材工件经过与定位,带静电的木料也能稳定触发。
自动化包装线
检测纸箱、纸盒、泡沫等非金属包装物的有无与堆叠高度,配合PLC实现自动计数与分拣。
通用机械到位检测
作为通用接近开关用于设备限位、计数、定位,NPN/PNP常开常闭四型号直配各类PLC。
Q20 技术原理与工作机制
Q20 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 Q20 | 进口同等级款 |
|---|---|---|
| 检测能力 | 电容式,可测金属与塑料/玻璃/液体/粉料/木材等非金属带静电物体 | 进口品牌电容系列同样可测金属与非金属,技术原理一致 |
| 检测距离 | 2.0-10.0mm 旋钮无级可调,现场按工况微调 | 进口扁平电容开关多为定距或带灵敏度调节,可调范围相当 |
| 保护功能 | 短路+过载(200mA)+电源反极性三重保护,标配 | 进口高端型号普遍具备同类保护,部分入门款需选型确认 |
| 防护等级 | IP67,耐粉尘可水冲洗 | 进口主流型号IP65/IP67,水平相当 |
| 采购成本 | 佛山厂家直销,综合采购成本约省50-70% | 进口品牌单价偏高,叠加关税与代理加价 |
| 交期与服务 | 常规现货,本地化技术支持,全国热线4000-808-929,可开增值税专票 | 部分型号需海外订货周期较长,本地选型与售后响应相对慢 |
关于 Q20 的常见问题
Q20电容式接近开关能检测非金属吗?
Q20的检测距离是多少?可以调吗?
NPN和PNP、常开常闭怎么选?
工作电压和接线是怎样的?
Q20能隔着容器壁检测液位/料位吗?
防护等级和工作温度能适应车间环境吗?
有哪些保护功能,会不会烧坏?
和进口品牌比有什么优势?
能提供样品和增值税发票吗?
检测距离实测和标称有偏差怎么办?
