槽型U型光电开关 插脚式 FS-KNS｜5mm槽宽｜NPN/PNP常开常闭｜5-24V｜限位计数定位
5mm固定槽宽对射检测,插脚直插免布线,国产替代进口品牌EE-SX,省50-70%
| 产品类型 | 槽型(U型)光电开关 插脚式 |
| 检测方式 | 对射式(槽两侧发射/接收) |
| 槽宽(检测距离) | 5mm(固定) |
| 检测物体 | 不透明物体/挡片/齿轮齿 |
| 光源 | 红外LED 940nm |
| 动作模式 | 遮光ON/入光ON(按型号) |

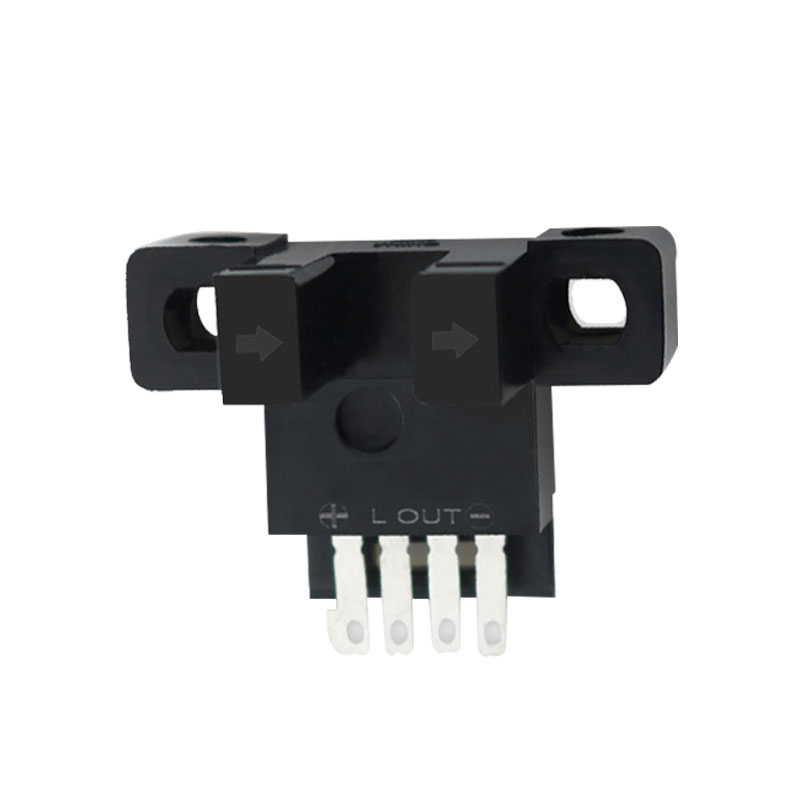

FS-KNS 系列(插脚式) 产品详解
槽里来回穿梭的物料挡片、转盘上的定位齿、流水线上一个接一个的小工件——这些靠普通接近开关够不着、靠光纤又太娇贵的高速定位与计数活儿,正是槽型(U型)光电开关的主场。戴迪斯科 FS-KNS 插脚式槽型光电开关,在U型槽的两侧分别内置 940nm 红外发射管与接收管,物体一旦进入 5mm 固定槽宽遮断光路,输出立即翻转,无需调焦、无需对位,装上就准。它最戳人的地方是"插脚式":端子做成针脚结构,可直插 PCB 或对接插座线束,省去剥线、压接、绑扎的麻烦,设备装配效率翻倍,后期换件几秒搞定。电气上支持 5-24VDC 宽压,NPN/PNP 常开常闭(NO/NC)全规格可选,内置电源反接保护与输出短路保护,接错线、负载短路也不会烧板;响应时间快至 0.5ms,转盘高速计数、码垛定位都不丢拍。外壳采用 ABS 工程塑料,IP64 防尘防溅,工作温度覆盖 -10℃~50℃ 常见车间环境。性能对标进口品牌 EE-SX、进口品牌 BS5 同类槽型产品,但作为佛山 20 年传感器老厂直销,采购成本可省 50-70%,可开 13% 增值税专票,本地化备货与技术响应快,小批量也接。买进口件的钱,买国产同级的可靠,这正是 FS-KNS 想替你省下的。
为什么选择 FS-KNS 系列(插脚式)
5mm固定槽宽,装上就准
U型槽宽固定5mm,发射/接收管出厂已对位,无需调焦对光,物体进槽遮光即触发,定位重复精度高。
插脚式直插,免布线省工时
端子为针脚结构,可直插PCB或对接插座线束,免去剥线压接,设备装配与换件效率大幅提升。
NPN/PNP·常开常闭全规格
输出形式覆盖NPN/PNP的常开(NO)与常闭(NC),适配各类PLC与控制板,选型一步到位。
5-24VDC宽压供电
工作电压5-24VDC±10%,兼容多数工业直流电源,无需额外配压,接线灵活。
响应快≤0.5ms,高速不丢拍
应答时间快至0.5ms,转盘高速计数、流水线快速定位测速场景也能稳定跟上。
双重保护,接错也不怕
内置电源反接保护与输出短路保护,误接线或负载短路时保护电路,降低烧板返修风险。

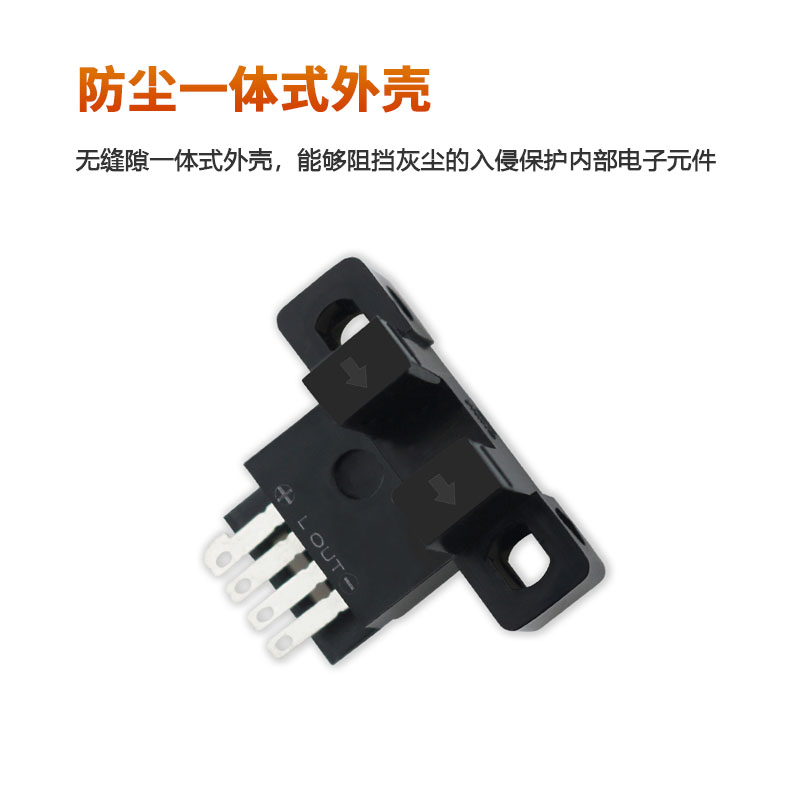

IP64防护·ABS外壳
ABS工程塑料外壳,IP64防尘防水溅,适应粉尘油雾较多的普通工业车间环境。
940nm红外·入光指示
940nm红外对射光源抗环境光干扰,配动作指示灯,现场调试与状态判断一目了然。
FS-KNS 系列(插脚式) 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
检测参数
| 产品类型 | 槽型(U型)光电开关 插脚式 |
| 检测方式 | 对射式(槽两侧发射/接收) |
| 槽宽(检测距离) | 5mm(固定) |
| 检测物体 | 不透明物体/挡片/齿轮齿 |
| 光源 | 红外LED 940nm |
| 动作模式 | 遮光ON/入光ON(按型号) |
| 指示灯 | 动作指示灯 |
电气参数
| 工作电压 | 5-24VDC ±10% |
| 纹波(P-P) | ≤10% |
| 消耗电流 | ≤15mA(以说明书为准) |
| 输出方式 | NPN / PNP(常开NO/常闭NC) |
| 负载电流 | ≤100mA(5-24VDC) |
| 应答时间 | ≤0.5ms |
| 响应频率 | 高速响应(具体以说明书为准) |
| 保护电路 | 电源反接保护、输出短路保护 |
| 绝缘电阻 | ≥20MΩ(DC500V,以说明书为准) |
| 耐压 | AC1000V 50/60Hz 1min(以说明书为准) |
机械参数
| 端子形式 | 插脚式(针脚/接插件) |
| 接线/极性 | + / L / OUT / -(见本体标识) |
| 外壳材质 | ABS工程塑料 |
| 安装方式 | 螺钉孔安装(M3,按外形) |

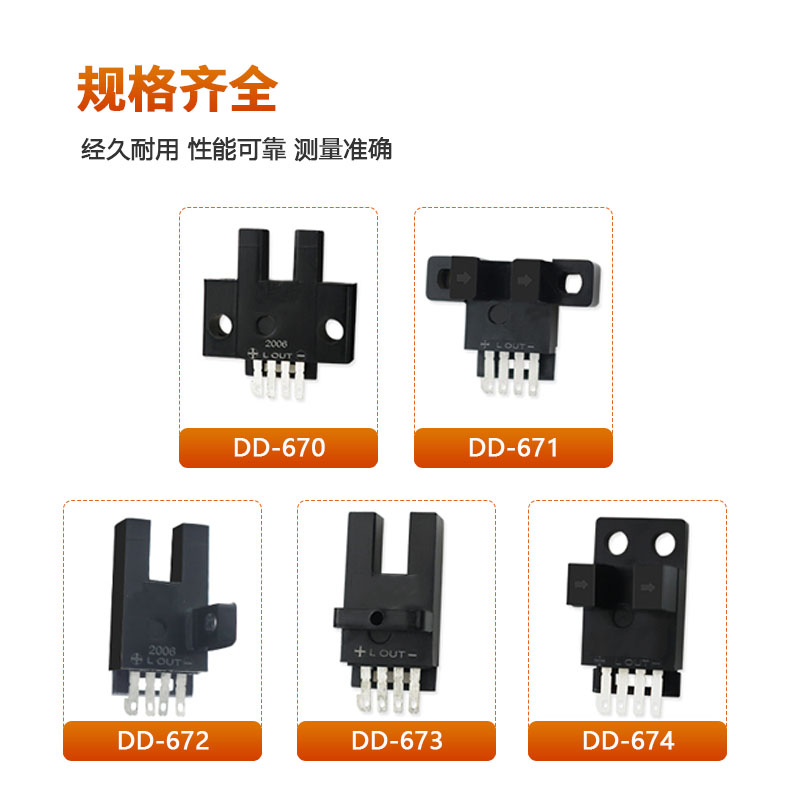

| 外形系列 | FS-KNS,多种外形(K/T/V/L/Y等) |
环境参数
| 防护等级 | IP64 |
| 工作温度 | -10℃~50℃ |
| 存储温度 | -25℃~60℃ |
| 工作湿度 | 35%~85%RH(无结露) |
其他
| 出厂标定 | 发射接收管已对位,免现场调焦 |
| 具体型号参数 | 以说明书及订货标识为准 |
FS-KNS 系列(插脚式) 典型应用行业
包装/流水线
装在传送带工位上方,小工件、瓶盖、料片逐个穿过5mm槽即计数,配合PLC做产量统计与漏件报警。
印刷/纸品
检测纸张、标签、薄片的有无与边缘位置,做收纸定位、张数清点,薄料也能精准遮光触发。
纺织/卷绕
监测纱线断头与导轮挡片,断纱瞬间遮光信号消失即停机,防止整批废品。
自动化设备/转盘
安装在分度转盘、凸轮轴旁,检测定位齿到位信号,实现高速分度定位与原点回零。
电子/SMT
插脚直插控制板,用于料盘、料带的位置检测与上料计数,装配免布线,维护换件快。
门禁/闸机/纸币设备
用于挡片到位、卡纸检测、计数验钞等小空间检测,体积紧凑插脚安装方便。
机械限位/安全联动
作机械臂、滑台的行程限位与原点检测,挡片进槽即给出到位信号,非安全场合限位定位首选。
食品/轻工
对IP64防尘防溅环境下的小料件、瓶罐做计数与定位,ABS外壳耐常见清洁水溅。
FS-KNS 系列(插脚式) 技术原理与工作机制
FS-KNS 系列(插脚式) 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 FS-KNS 系列(插脚式) | 进口同等级款 |
|---|---|---|
| 检测能力 | 5mm固定槽宽对射,940nm红外,出厂对位免调焦,常用计数定位场景完全胜任 | 进口品牌EE-SX/进口品牌BS5同为5mm级槽宽对射,基础检测能力相当 |
| 响应速度 | 应答时间≤0.5ms,高速计数测速可用 | 进口型号多标1k~2kHz级高速响应,顶配机型频率指标略高 |
| 输出/选型 | NPN/PNP常开常闭全规格,插脚式直插免布线 | 同样提供NPN/PNP及接插件/导线多形态,选型体系成熟 |
| 防护等级 | IP64,适应普通车间粉尘油雾 | 基础型号多为IP50~IP64,相近 |
| 价格 | 佛山厂家直销,较进口同级省约50-70% | 品牌溢价高,单价偏贵 |
| 交期/服务 | 本地常备库存,小批量也接,可开13%增票,全国热线4000-808-929技术响应快 | 标准型有货但热门特殊型号常需排期,本地化技术支持相对慢 |
关于 FS-KNS 系列(插脚式) 的常见问题
这款槽型光电开关的检测距离(槽宽)是多少?

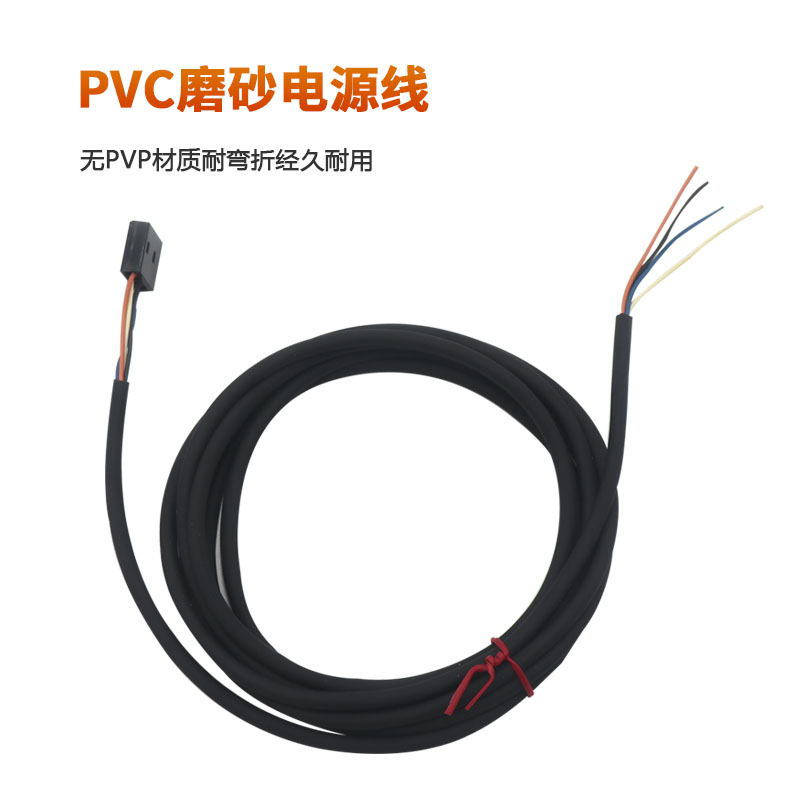

插脚式和导线引出型有什么区别?该怎么选?
支持NPN还是PNP?常开常闭能选吗?
工作电压是多少?能用24V吗?
接错线或负载短路会不会烧坏?
响应速度快吗?能做高速计数吗?
能替代进口品牌EE-SX或进口品牌BS5吗?
防护等级和使用温度是多少?
是厂家直销吗?能开发票、小批量买吗?
这款属于安全型传感器吗?能用于人身安全防护吗?
