接近开关/型号 M8-18/22/32 · M12-22/28/M8 / M12 Flush & Non-Flush Inductive Proximity Sensor

M8 / M12 电感式接近开关｜M8-18 / M8-22 / M8×32 / M8-18Y + M12-22 / M12-28｜齐平非齐平直角款

Name: 佛山市戴迪斯科光电科技有限公司
Address: 顺德区北滘镇集成工业园区5栋A梯1002号厂房, 佛山市, 广东省, 528311, CN
Telephone: 4000-808-929
Price range: ¥¥

M8×1 / M12×1 标准螺纹 · 齐平 1-2mm 非齐平 2-8mm · M8Y 直角款 · 超短机身 · IP67

关键参数速览

M801□□P18	M8 齐平 / 感应 1mm / 机身 18mm（M801N1P18 / M801N2P18 / M801P1P18 / M801P2P18）
M802□□P18	M8 齐平 / 感应 2mm / 机身 18mm（M802N1P18 / M802N2P18 / M802P1P18 / M802P2P18）
M802□□T22	M8 非齐平 / 感应 2mm / 机身 22mm（M802N1T22 / M802N2T22 / M802P1T22 / M802P2T22）
M801□□P18C / M802□□P18C	M8Y 直角款（出线垂直 90°）/ 齐平 / 感应 1mm 或 2mm
M1202□□P22 / M1204□□P22	M12-22 齐平 / 感应 2mm 或 4mm / 机身 22mm（M1202N1P22 / M1204N1P22 等）
M1204□□T22	M12-22 非齐平 / 感应 4mm / 机身 22mm（M1204N1T22 / M1204P1T22 等）

CE RoHS ISO 9001

获取报价 4000-808-929 点击下载资料

PRODUCT INTRODUCTION · 产品详细介绍

M8-18/22/32 · M12-22/28 产品详解

戴迪斯科 DAIDISIKE M8 / M12 电感式接近开关，覆盖工业现场使用量最大的两种标准螺纹规格——M8×1 与 M12×1。M8 系列提供机身 18mm 与 22mm 两种长度，并有 M8Y 直角款（出线方向与轴向垂直 90°）；M12 系列提供 M12-22 超短款与 M12-28 标准款。无论安装空间是否充裕，都能找到对应尺寸。 **齐平与非齐平双安装方式**：M8 齐平款感应距离约 1-2mm、非齐平款约 2-4mm；M12 齐平款约 2-4mm、非齐平款约 4-8mm。齐平（屏蔽型）传感头可嵌入金属面、抗侧面金属干扰；非齐平（非屏蔽型）传感头突出安装、换取更远检测距离。 **型号编码规则**：以 M801N1P18 为例——M8（M8 螺纹）+ 01（感应距离 1mm，02 为 2mm）+ N（NPN，P 为 PNP）+ 1（NO 常开，2 为 NC 常闭）+ P18（齐平型，机身 18mm）。非齐平型后缀为 T22（如 M802N1T22），M8Y 直角款后缀带 C（如 M801N1P18C）。NPN / PNP × NO / NC × 齐平 / 非齐平 × 直筒 / 直角，全组合可选。感应头采用进口磁芯，DC 10-30V 宽电压稳压，IP67 防护，黄色 LED 动作指示，工作温度 -25~+70℃，标准 Fe37 检测物。**典型应用**：冲床滑块位置 / 冲次计数、CNC 机床刀塔与工作台定位、机器人工装夹具到位、自动化产线工件计数、传送带物体检测等。M8 是工业接近开关最常用的规格，配件齐全、易备货。**国产替代**：价格约为进口品牌 30%-40%，齐全型号现货供应，佛山仓 48 小时响应。

CORE FEATURES · 核心特点

为什么选择 M8-18/22/32 · M12-22/28

M8×1 / M12×1 标准螺纹

工业接近开关最常用规格，配件齐全、易备货、通用性强。

齐平 1-2mm / 非齐平 2-8mm

齐平抗干扰装得紧，非齐平距离更远，按检测余量选。

M8Y 直角款 + M12 超短款

直角款侧向走线，M12-22 超短款适配紧凑安装。

NPN / PNP · NO / NC 全配置

四种输出逻辑全覆盖，适配三菱 / 西门子 / 欧姆龙等 PLC。

高频响应

适合冲床冲次计数、高速分拣等需要快速检测的场景。

DC 10-30V 宽电压

稳压电路设计，电源波动下感应距离稳定可靠。

IP67 工业防护

防尘防浸水，油污、切削液、金属粉尘环境长期可靠。

黄色 LED 动作指示

状态灯便于现场对位、点检、故障诊断。

TECHNICAL SPECS · 详细参数

M8-18/22/32 · M12-22/28 完整技术规格

所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。

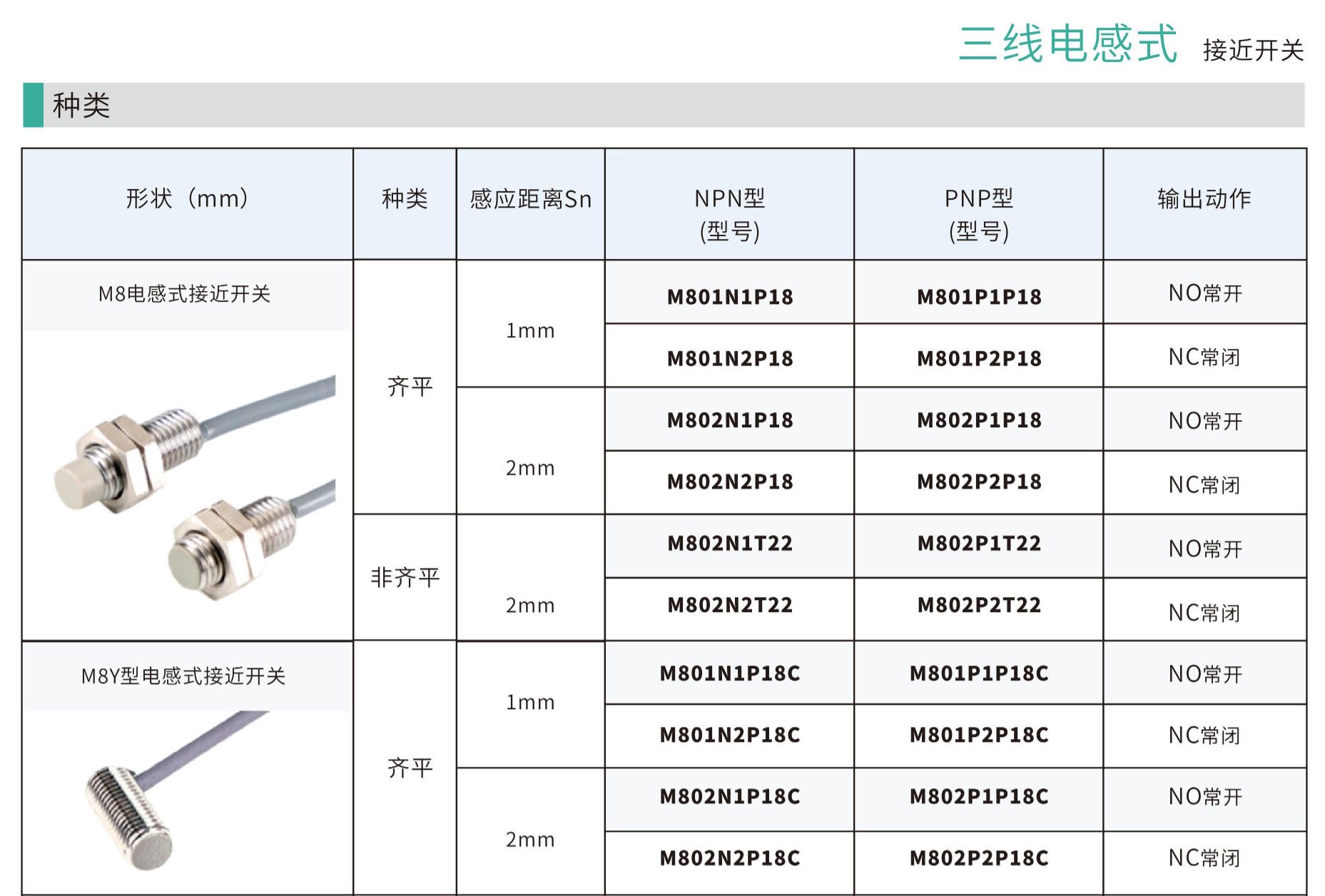

型号选型 · M8 齐平型

M801□□P18	M8 齐平 / 感应 1mm / 机身 18mm（M801N1P18 / M801N2P18 / M801P1P18 / M801P2P18）
M802□□P18	M8 齐平 / 感应 2mm / 机身 18mm（M802N1P18 / M802N2P18 / M802P1P18 / M802P2P18）

型号选型 · M8 非齐平型

M802□□T22

M8 非齐平 / 感应 2mm / 机身 22mm（M802N1T22 / M802N2T22 / M802P1T22 / M802P2T22）

型号选型 · M8Y 直角型

M801□□P18C / M802□□P18C

M8Y 直角款（出线垂直 90°）/ 齐平 / 感应 1mm 或 2mm

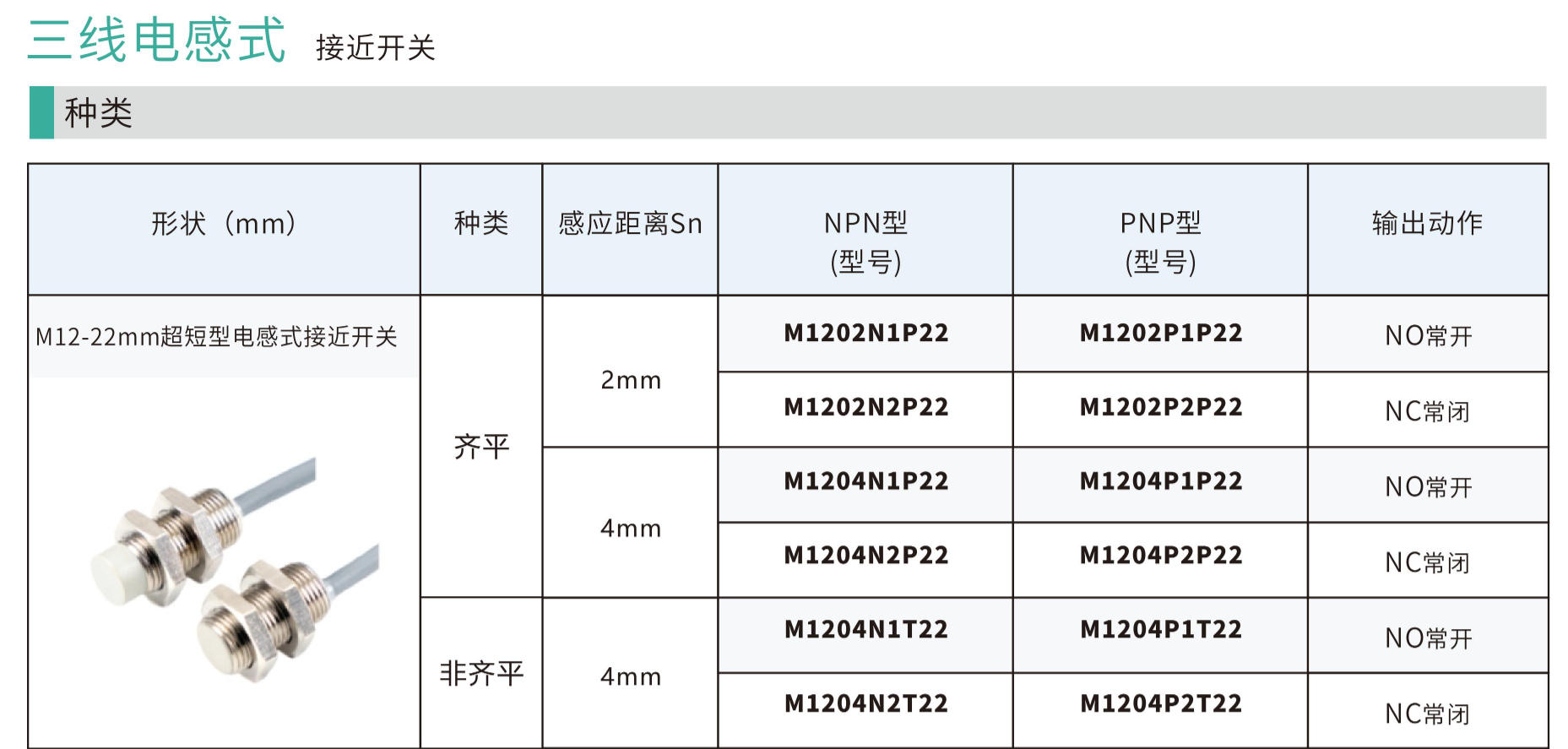

型号选型 · M12 齐平型

M1202□□P22 / M1204□□P22

M12-22 齐平 / 感应 2mm 或 4mm / 机身 22mm（M1202N1P22 / M1204N1P22 等）

型号选型 · M12 非齐平型

M1204□□T22

M12-22 非齐平 / 感应 4mm / 机身 22mm（M1204N1T22 / M1204P1T22 等）

型号选型 · M12-28

M12-28 加长非齐平款

M12×1 / 机身 28mm / 非齐平 / 安装余量更大

型号选型 · 输出编码

□□ 含义

N1=NPN 常开 / N2=NPN 常闭 / P1=PNP 常开 / P2=PNP 常闭

机械参数

螺纹规格	M8×1 / M12×1
机身长度	M8：齐平 18mm / 非齐平 22mm；M12：22mm（超短）/ 28mm
外壳材质	黄铜镀镍 / 不锈钢（按型号）
安装方式	齐平（屏蔽型）/ 非齐平（非屏蔽型）可选
防护等级	IP67

检测性能

感应距离 Sn（M8）	齐平 1mm / 2mm；非齐平 2mm（±10%）
感应距离 Sn（M12）	齐平 2mm / 4mm；非齐平 4mm（±10%）
标准检测物	Fe37 标准钢板
重复精度	< 5%（Sr）
开关迟滞	< 15%（Sr）
温度漂移	< 10%（Sr）

电气参数

工作电压	DC 10-30V

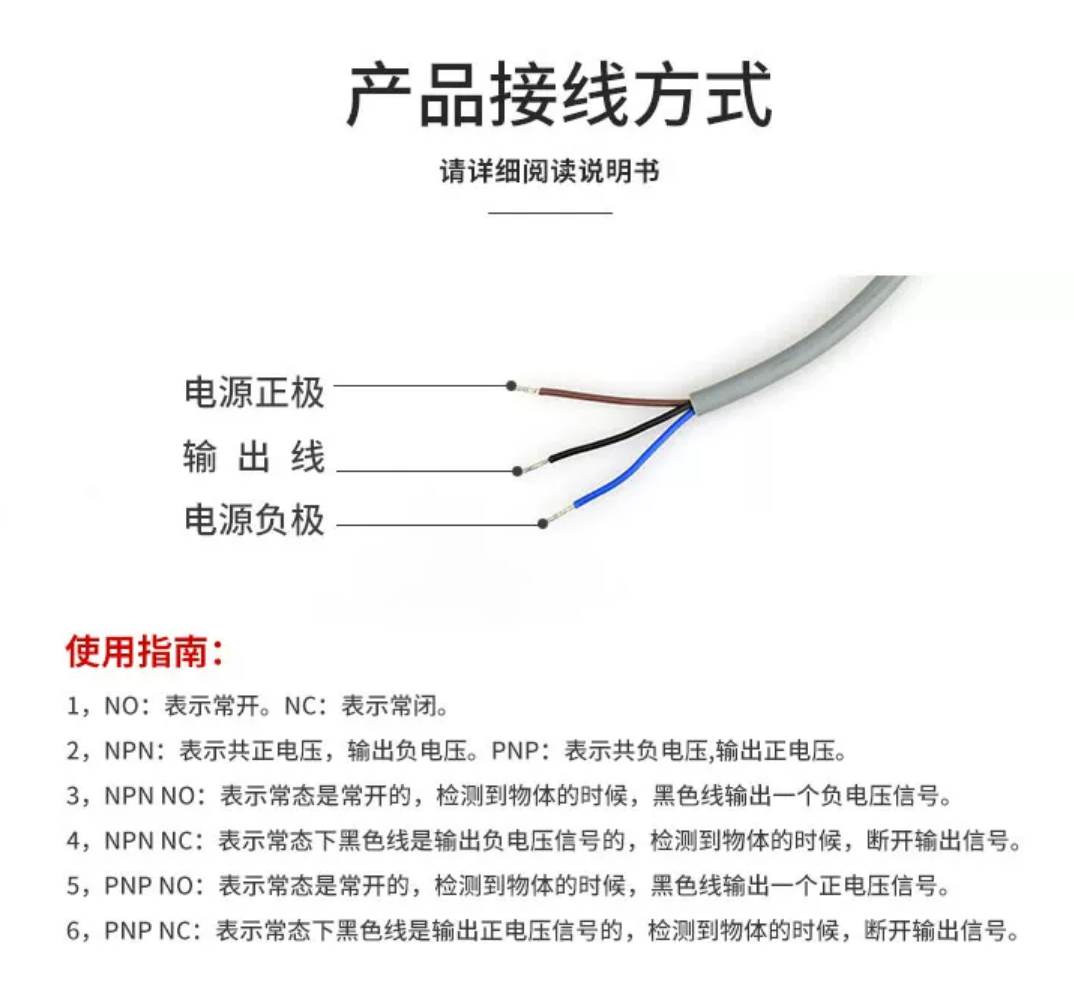

输出方式	NPN / PNP，NO 常开 / NC 常闭（三线制）
输出电流	≤ 100mA（最大 150mA）
状态指示	黄色 LED 动作指示灯

环境参数

工作温度	-25℃ ~ +70℃

连接 / 认证

连接方式	2 米 PVC 电缆 3 芯（航空插头款可选）
产品认证	CE、RoHS
整机质保	1 年（自发货起算）

APPLICATIONS · 应用场景

M8-18/22/32 · M12-22/28 典型应用行业

冲床 / 压力机

滑块位置检测、冲次计数、上下死点确认，高频响应跟得上节拍。

CNC 机床

刀塔分度、工作台限位、主轴箱定位，M12 款检测距离余量大。

机器人工装

焊装 / 装配机器人工位夹具到位、定位销插入确认。

自动化产线

输送线工件计数、工位到位、物料经过检测。

包装机械

封箱机、贴标机、灌装机的金属凸轮 / 挡块位置反馈。

传送带分拣

M8 高频款检测高速通过的金属工件、计数与防碰撞。

紧凑设备

M8Y 直角款、M12-22 超短款用于安装空间受限的设备。

WORKING PRINCIPLE · 工作原理

M8-18/22/32 · M12-22/28 技术原理与工作机制

电感式接近开关通过高频振荡线圈与磁芯产生的电磁场，感应被测金属物体靠近时引起的损耗变化，从而判断金属目标是否到位。齐平型（屏蔽型）传感头可嵌入金属安装面，具有抗周边金属干扰能力；非齐平型（非屏蔽型）传感头突出安装，换取更大的检测距离。M8 / M12 规格采用稳压电路设计，确保 DC 10-30V 工作电压范围内感应距离稳定可靠，重复精度 <5%。

INSTALLATION · 安装方式

M8-18/22/32 · M12-22/28 安装指南

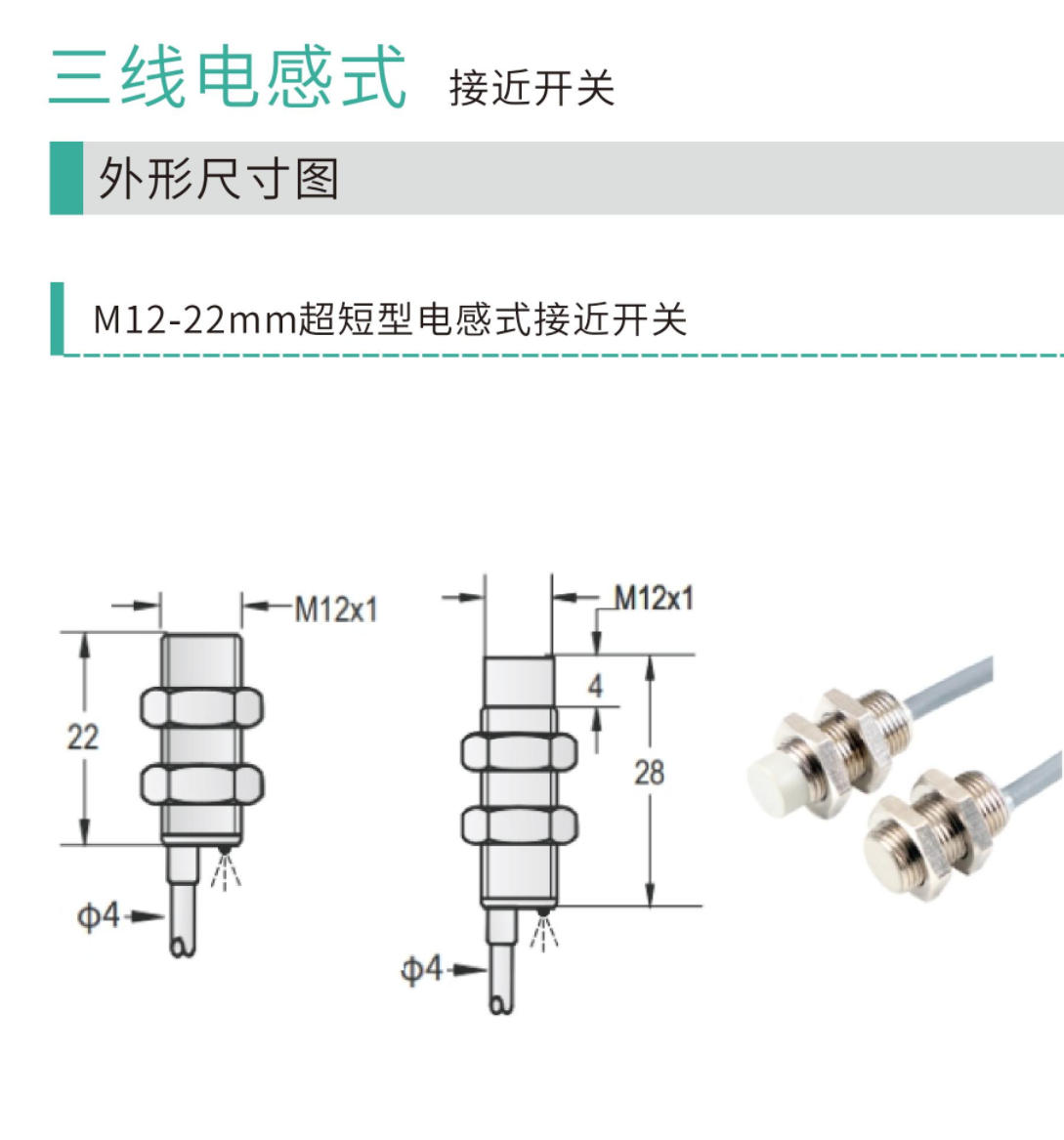

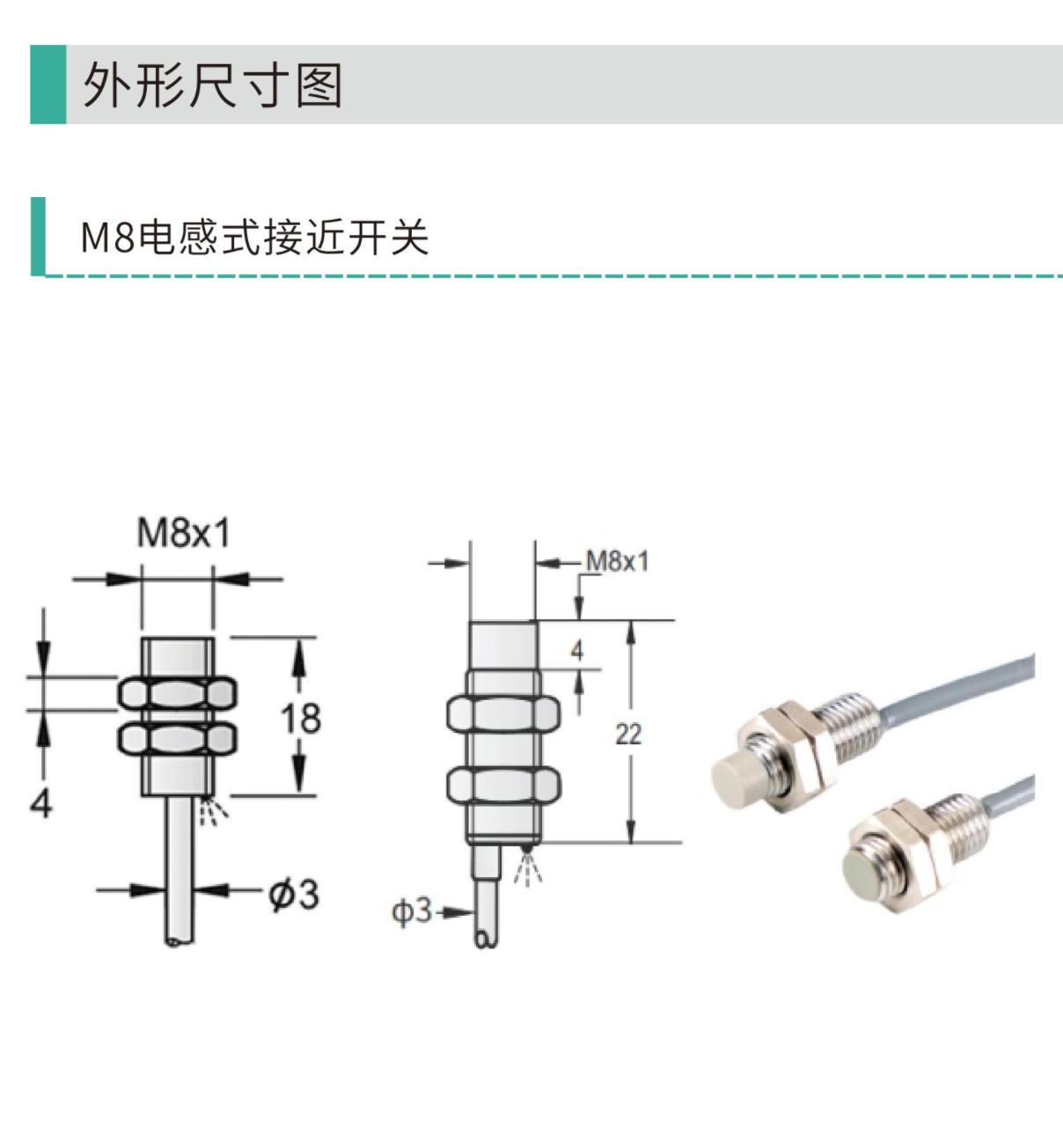

M8×1 / M12×1 标准螺纹安装。M8 齐平款机身 18mm、感应距离约 1-2mm，传感头与金属面平齐嵌装；M8 非齐平款机身 22mm、感应距离约 2-4mm，传感头突出安装面周围需留非金属区。M12-22 超短款齐平感应 2-4mm、非齐平 4mm；M12-28 加长款用于安装余量更大的场景。M8Y 直角款出线方向与螺纹轴向垂直 90°，适合检测点正上方受限、需侧向走线的紧凑工况。外壳采用黄铜镀镍或不锈钢，IP67 防护，工作温度 -25℃ ~ +70℃，标准检测物为 Fe37 钢板。

VS IMPORTED BRANDS · 国产替代对比

M8-18/22/32 · M12-22/28 国产替代进口品牌对比

与国际头部品牌等国际进口品牌同等级产品对比。

对比维度	戴迪斯科 M8-18/22/32 · M12-22/28	进口同等级款
规格覆盖	M8 / M12 + 齐平非齐平 + 直角 + 超短款	进口品牌常分多系列订货
通用性	标准螺纹，配件 / 螺母 / 支架通用易备货	通用
交期	佛山仓常备，48 小时发货	进口品牌常 4-8 周
价格	约为进口品牌 30%-40%	基准价格

ACCESSORIES · 配套配件

M8-18/22/32 · M12-22/28 标配与选配配件

2 米 PVC 电缆（3 芯）

M8 三芯航空插头（可选型号）

FAQ · 常见问题

关于 M8-18/22/32 · M12-22/28 的常见问题

M8 和 M12 怎么选？

主要看**安装孔位与检测距离需求**。M8（直径 8mm）孔位小、适合紧凑安装，齐平感应 1-2mm；M12（直径 12mm）是工业最常用规格、配件最齐全，齐平感应 2-4mm、非齐平可达 8mm，检测距离余量更大。安装空间紧、检测距离够用选 M8；要更大检测距离、被测件晃动、追求通用易备货选 M12。

M801N1P18 和 M802N1T22 型号怎么读？

M801N1P18 = M8 螺纹 + 01（感应 1mm）+ N（NPN）+ 1（NO 常开）+ P18（齐平型 / 机身 18mm）。M802N1T22 = M8 螺纹 + 02（感应 2mm）+ N（NPN）+ 1（NO）+ T22（非齐平型 / 机身 22mm）。规律：P 开头后缀=齐平，T 开头后缀=非齐平，后缀数字=机身长度；末尾带 C 为 M8Y 直角款。

齐平和非齐平 M8 怎么选？

齐平型（屏蔽，后缀 P18）传感头能与金属面平齐嵌装，抗周边金属干扰、装得紧，但感应距离短（1-2mm）；非齐平型（非屏蔽，后缀 T22）传感头要突出安装面、周围留非金属区，感应距离更远（2-4mm）。周围全是金属、空间紧凑选齐平；要更大检测余量选非齐平。

M8 能做冲床冲次计数吗？响应够快吗？

可以。M8 系列响应频率足以应对常规冲床节拍（每分钟数百次）。安装时把传感器对准冲床滑块或飞轮上的金属凸起 / 键槽，滑块每往复一次触发一个脉冲送入 PLC 高速计数口即可统计冲次。高速冲床（每分钟上千次）建议选戴迪 M8 高响应专款（1500-3000Hz），并确认 PLC 计数口频率匹配。

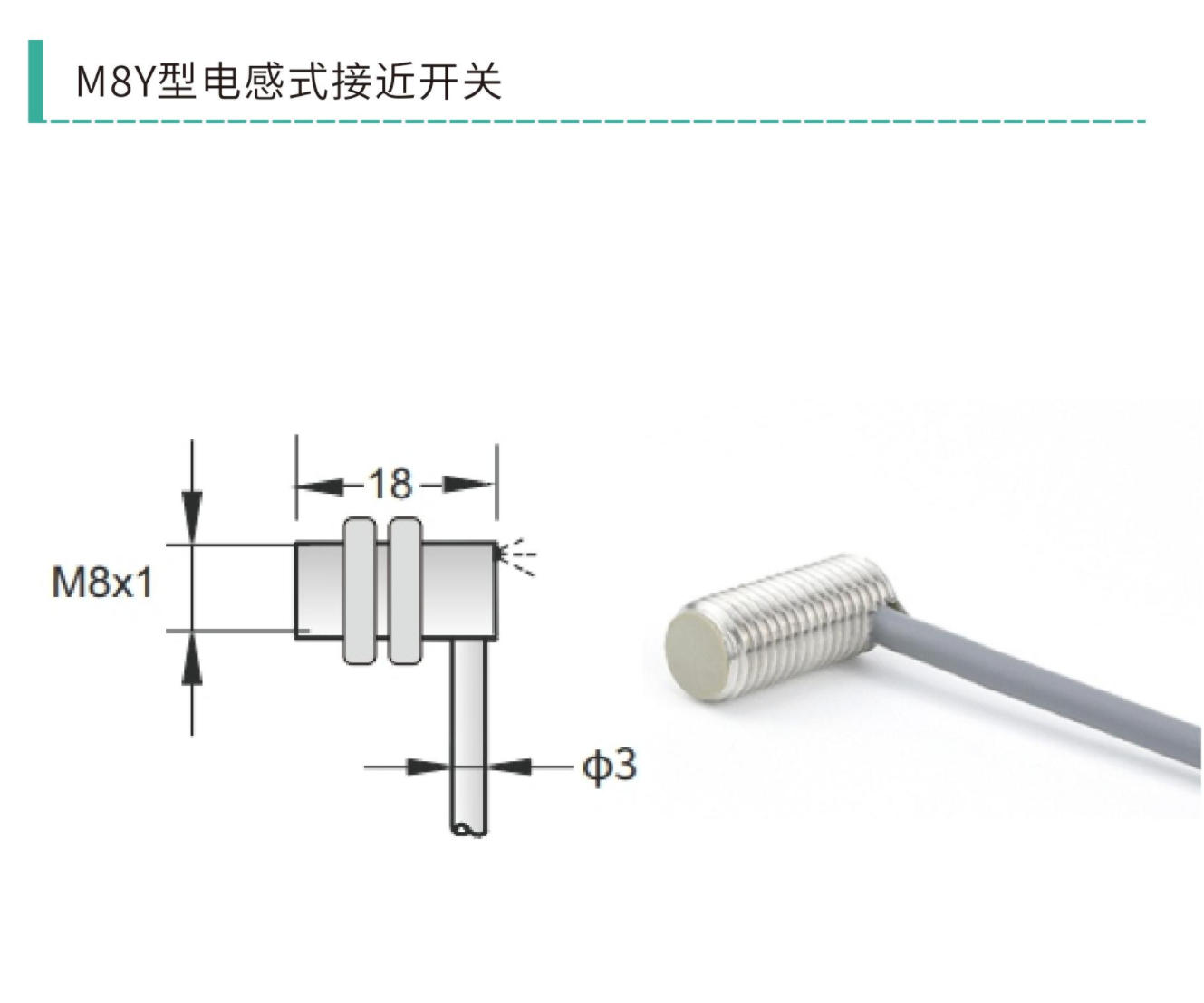

M8Y 直角款什么时候用？

当检测点正上方被结构件挡住、直筒款的尾部出线装不下时，用 M8Y 直角款——它的电缆从侧面引出（与螺纹轴向垂直 90°），可贴着设备表面走线。常见于薄型机构、夹层空间、机器人手臂内侧等紧凑工况。直角款电气参数与直筒款一致，仅出线方向不同。

接近开关检测距离不够怎么办？

先确认四点：① 被测物是否为钢铁——有色金属（铝 / 铜）实际距离会缩短，需放宽选型；② 是否选了非齐平款——非齐平比齐平距离远；③ 被测金属面积是否够大——小于标准检测物会缩短距离；④ 是否升级更大规格——M8 不够可换 M12。仍不够则改用更大外径或加大被测金属靶面。

M8 / M12 接 PLC 高速计数口要注意什么？

① 确认输出类型与 PLC 匹配（NPN 配输入公共端接 +24V，PNP 配公共端接 0V）；② 确认 PLC 高速计数口的最大频率高于实际检测频率；③ 信号线尽量短、远离变频器 / 大电机等干扰源，必要时用屏蔽线；④ 检测面与被测金属保持稳定间隙（感应距离的 70%-80%），避免漏触发或抖动重复计数。
