Q 系列方形电感式接近开关｜Q5 / Q08T / Q08F / Q102.5 / Q104 / Q17 / Q18C / Q25 / Q30 / Q40 / SN04 全规格
方形外壳 · 三面感应面积大 · Q5 微小型到 Q40 大方形 · 检测 1-20mm · NPN/PNP · IP67
| Q102.5N1/N2/P1/P2 | Q10×6×30mm / ABS / 感应 2.5mm（N1P1=常开，N2P2=常闭） |
| Q104N1/N2/P1/P2 | Q10×6.5×30mm / PBT / 感应 4mm |
| Q082.5TN1/TN2/TP1/TP2 | 8×8×23mm / PC / 感应 2.5mm（T 型） |
| Q082.5FN1/FN2/FP1/FP2 | 8×8×25mm / PC / 感应 2.5mm（F 型） |
| Q501N1S/N2S/P1S/P2S | Q5×5mm / ABS 塑胶外壳 / 感应 1mm |
| Q501N1T/N2T/P1T/P2T | Q5×5mm / 铜金属外壳 / 感应 1mm |
Q5/Q08/Q10/Q17/Q18C/Q25/Q30/Q40/SN04 产品详解
戴迪斯科 DAIDISIKE Q 系列方形电感式接近开关，采用方形外壳设计——相比圆柱螺纹款，方形结构安装时贴合平面、用螺丝固定后不会转动，定位更准、固定更稳，且感应面可做得更大、检测靶区更宽。Q 系列是一个规格非常齐全的家族，从微小型到大方形覆盖各类安装尺寸。 **全规格家族**：① **Q102.5 / Q104**——10×10mm 截面、机身 30mm 的小方形（ABS / PBT 外壳），感应 2.5mm / 4mm；② **Q08T / Q08F**——8×8mm 截面 PC 外壳的微型方形（机身 23 / 25mm），感应 2.5mm；③ **Q5 微小型**——超小方形（ABS / 铜外壳），感应 1mm，专攻极紧凑场合；④ **Q17 / Q18C**——17 / 18mm 方形（PBT 外壳），感应 5mm / 8mm 两档，是自动化产线最常用的中型方形；⑤ **Q25 / Q30 大方形**——25 / 30mm 方形，感应距离约 10-15mm，用于大型设备；⑥ **Q40 / SN04**——40mm 级大方形与方形检测款，感应距离最大可达 20mm 左右。 **型号编码**：以 Q1705N1 为例——Q17（17mm 方形系列）+ 05（感应距离 5mm，08 为 8mm）+ N（NPN，P 为 PNP）+ 1（NO 常开，2 为 NC 常闭）。Q18C05N1 等同理。NPN / PNP × NO / NC 全逻辑覆盖，部分型号支持四线 NO+NC 双输出。 外壳采用 ABS / PBT / PC 工程塑料，绝缘耐冲击、轻量化；DC 10-30V 宽电压，IP67 防护，黄色 LED 动作指示，工作温度 -25~+70℃。**典型应用**：自动化产线工位到位与计数、机床工作台限位、输送带金属物体检测、机械手 / 机械臂行程检测、电梯平层与限位、纺织设备金属机构检测、自动门感应等。**国产替代**：Q 系列对标进口品牌方形接近开关全家族，价格约为其 30%-40%，全规格现货，佛山仓 48 小时响应。
为什么选择 Q5/Q08/Q10/Q17/Q18C/Q25/Q30/Q40/SN04
方形外壳 · 装得稳不转动
螺丝固定后不会旋转，贴平面安装、定位准、感应靶区宽。
Q5 微小型到 Q40 大方形
全规格家族覆盖 1-20mm 感应距离，紧凑到大型设备都有对应款。
感应距离多档可选
Q17 / Q18C 提供 5mm 与 8mm 双档，按检测余量灵活选型。
NPN / PNP · NO / NC 全配置
四种输出逻辑全覆盖，部分型号支持四线 NO+NC 双输出。
工程塑料外壳 IP67
ABS / PBT / PC 外壳绝缘耐冲击、轻量化，防尘防浸水。
DC 10-30V 宽电压
稳压电路设计，电源波动下感应距离稳定。
黄色 LED 动作指示
状态灯便于现场对位、点检与故障诊断。
全规格现货 · 1 年质保
佛山仓常备全家族型号，整机质保 1 年，48 小时响应。

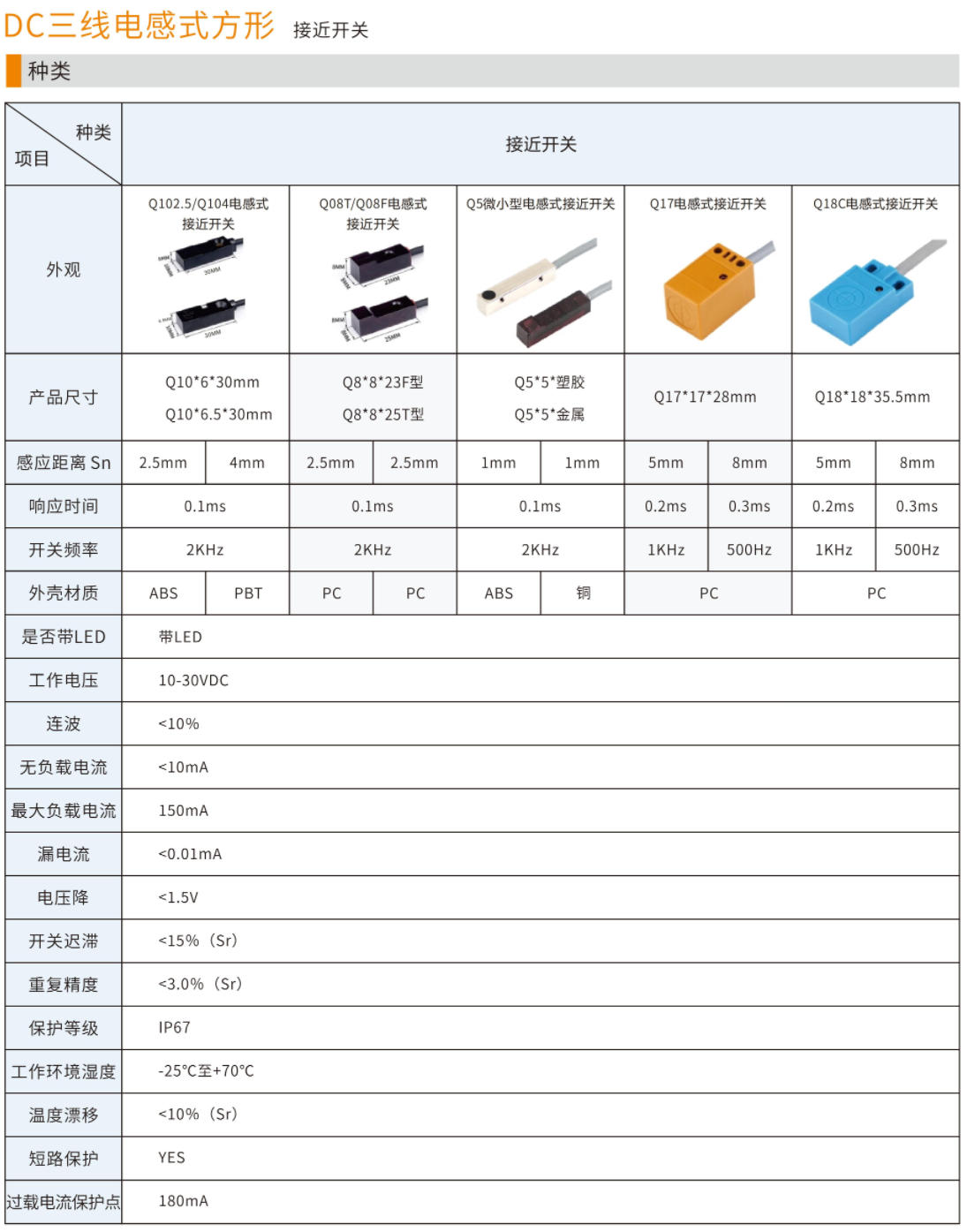

Q5/Q08/Q10/Q17/Q18C/Q25/Q30/Q40/SN04 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。

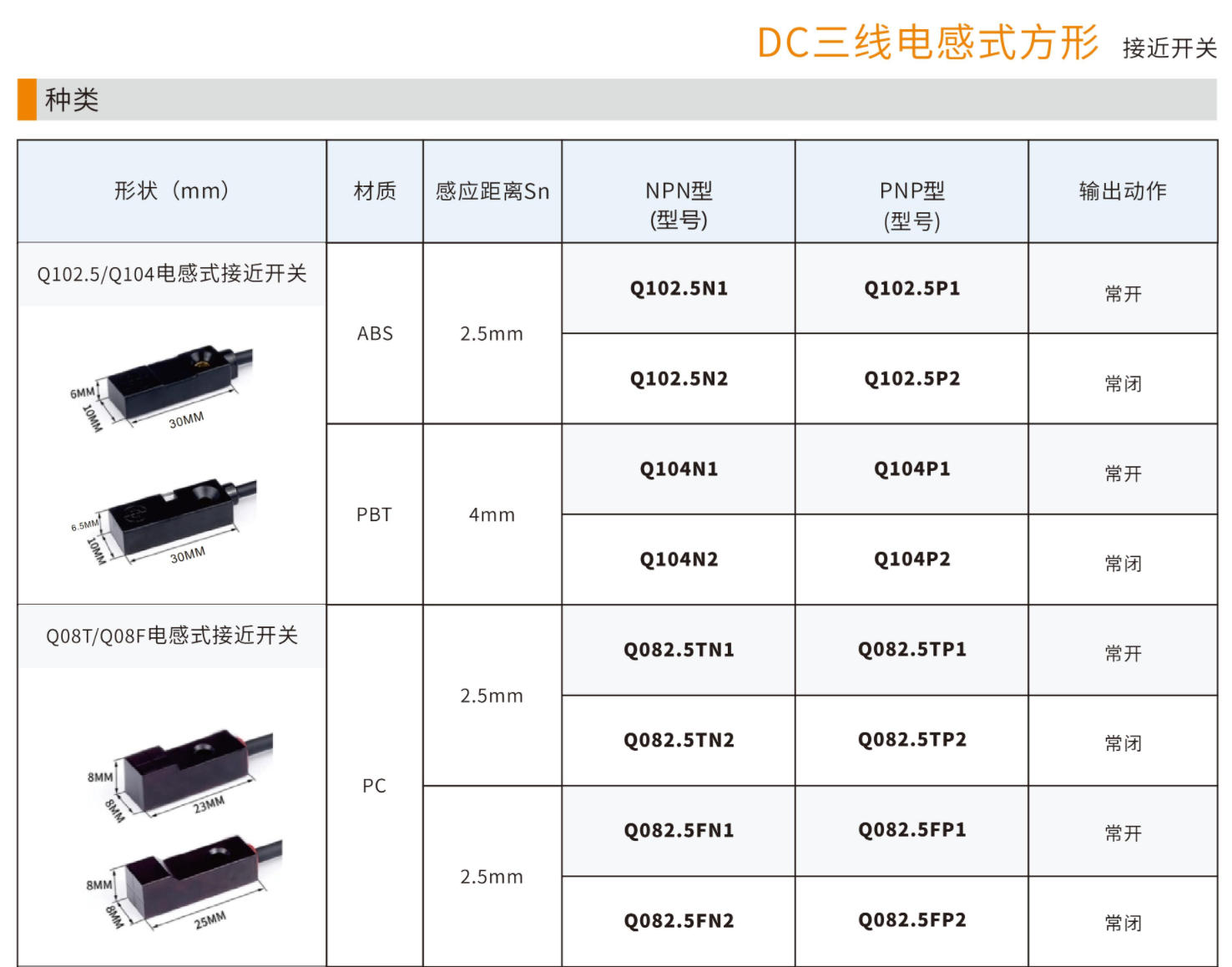

型号选型 · Q102.5 / Q104

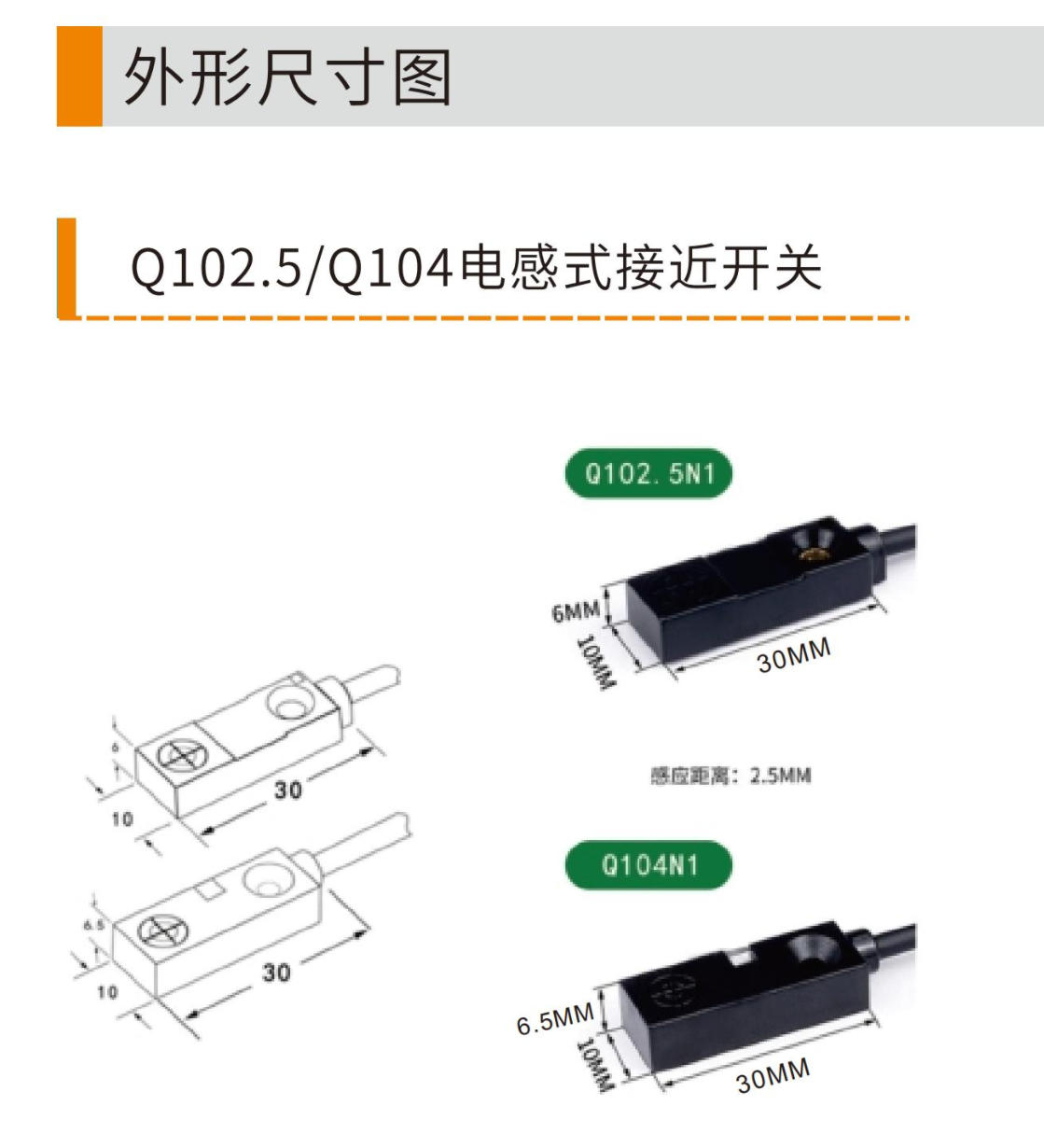

| Q102.5N1/N2/P1/P2 | Q10×6×30mm / ABS / 感应 2.5mm（N1P1=常开，N2P2=常闭） |
| Q104N1/N2/P1/P2 | Q10×6.5×30mm / PBT / 感应 4mm |

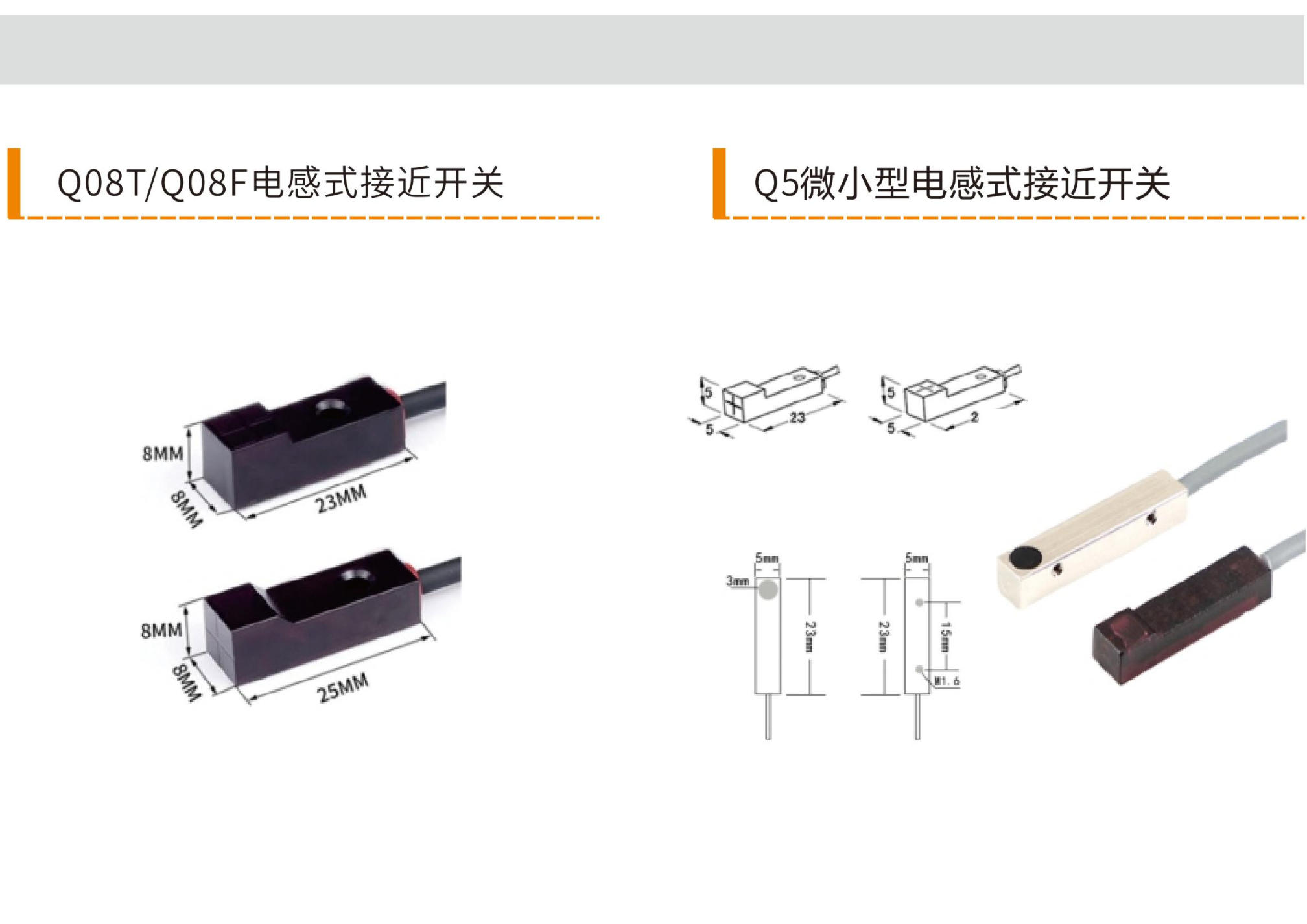

型号选型 · Q08T / Q08F
| Q082.5TN1/TN2/TP1/TP2 | 8×8×23mm / PC / 感应 2.5mm（T 型） |
| Q082.5FN1/FN2/FP1/FP2 | 8×8×25mm / PC / 感应 2.5mm（F 型） |

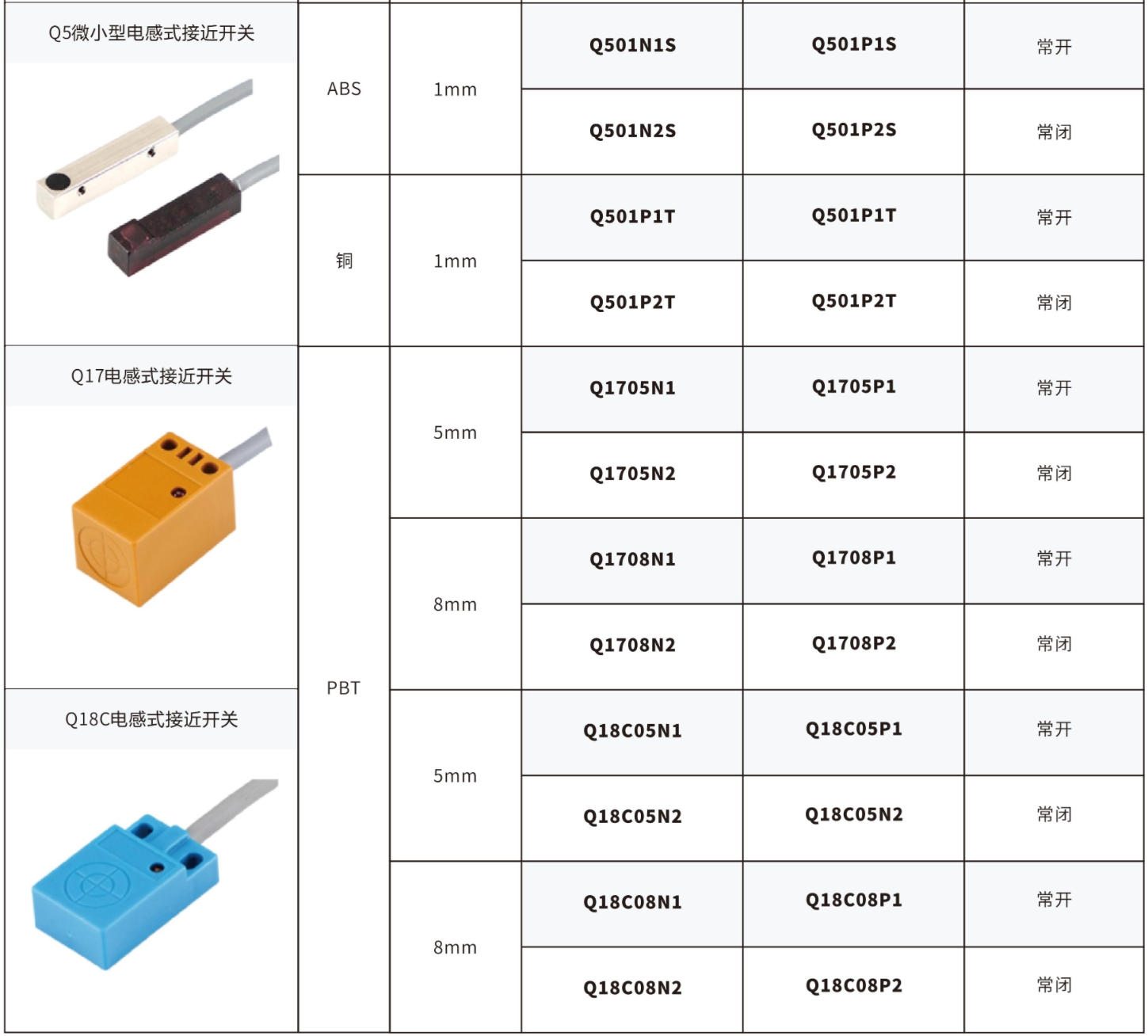

型号选型 · Q5 微小型
| Q501N1S/N2S/P1S/P2S | Q5×5mm / ABS 塑胶外壳 / 感应 1mm |
| Q501N1T/N2T/P1T/P2T | Q5×5mm / 铜金属外壳 / 感应 1mm |

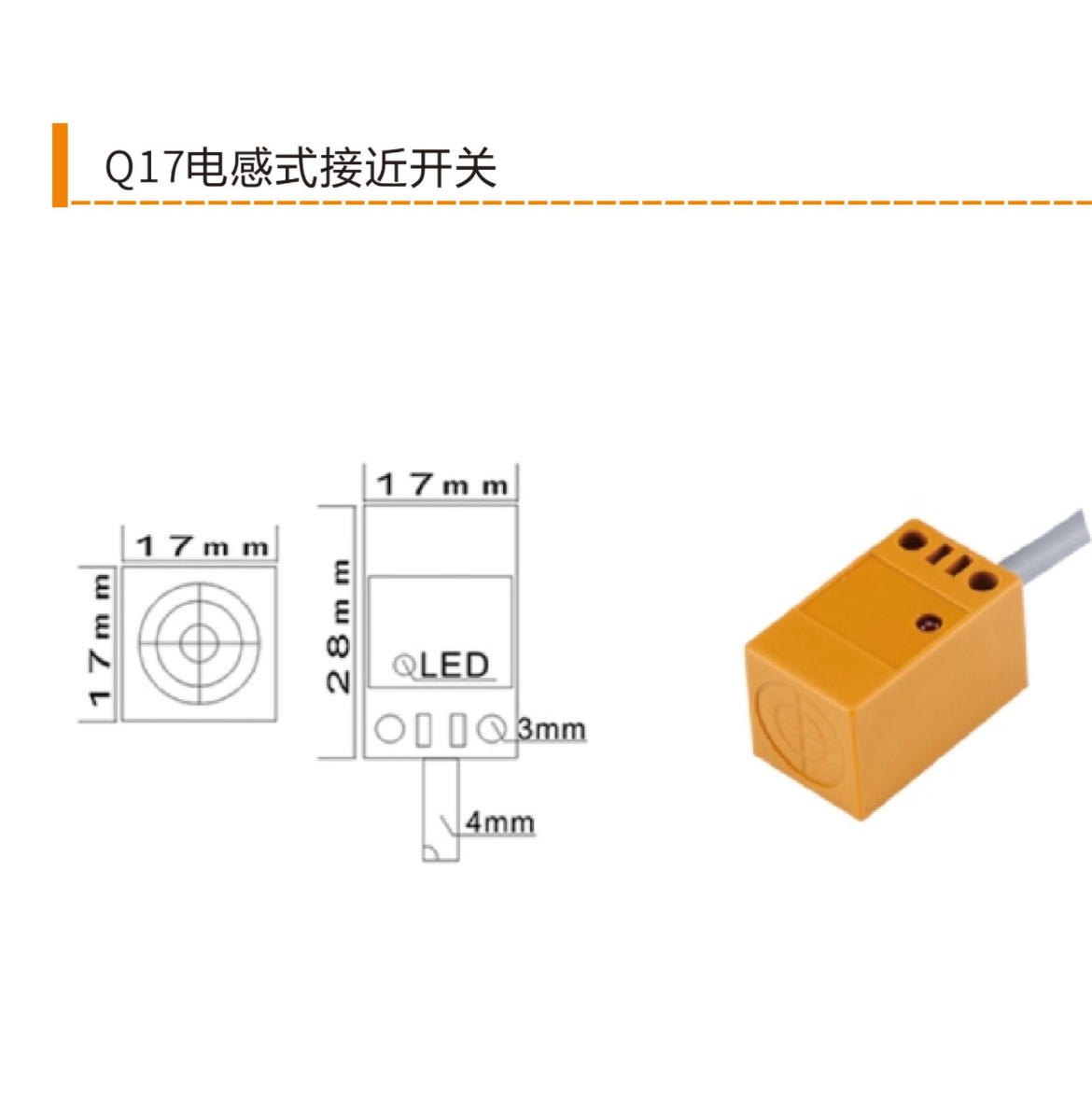

型号选型 · Q17
| Q1705 / Q1708 系列 | Q17×17×28mm / PC / 感应 5mm 或 8mm（Q1705N1 / Q1708N1 等） |
型号选型 · Q18C

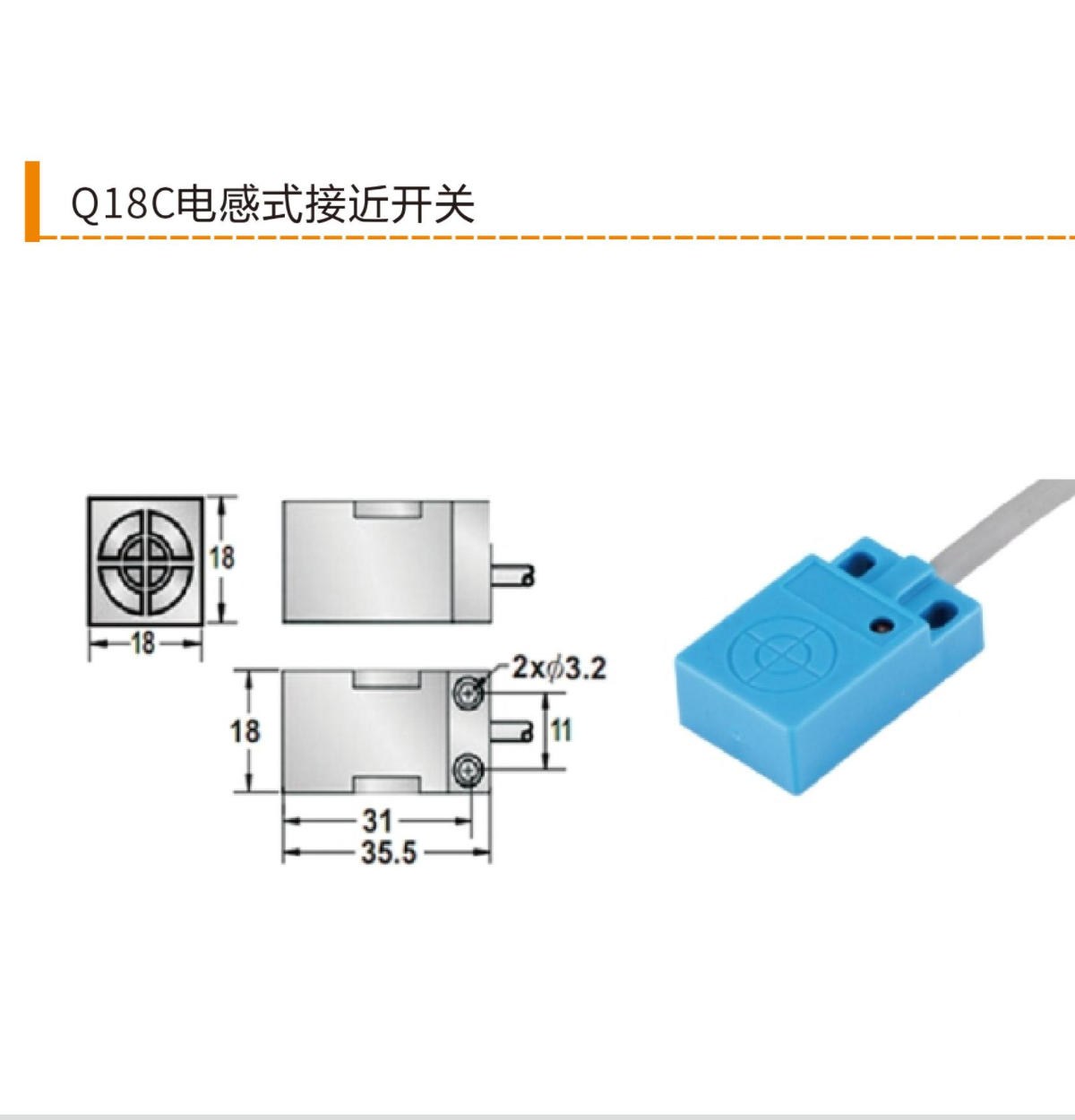

| Q18C05 / Q18C08 系列 | Q18×18×35.5mm / PC / 感应 5mm 或 8mm（Q18C05N1 / Q18C08N1 等） |
型号选型 · Q25

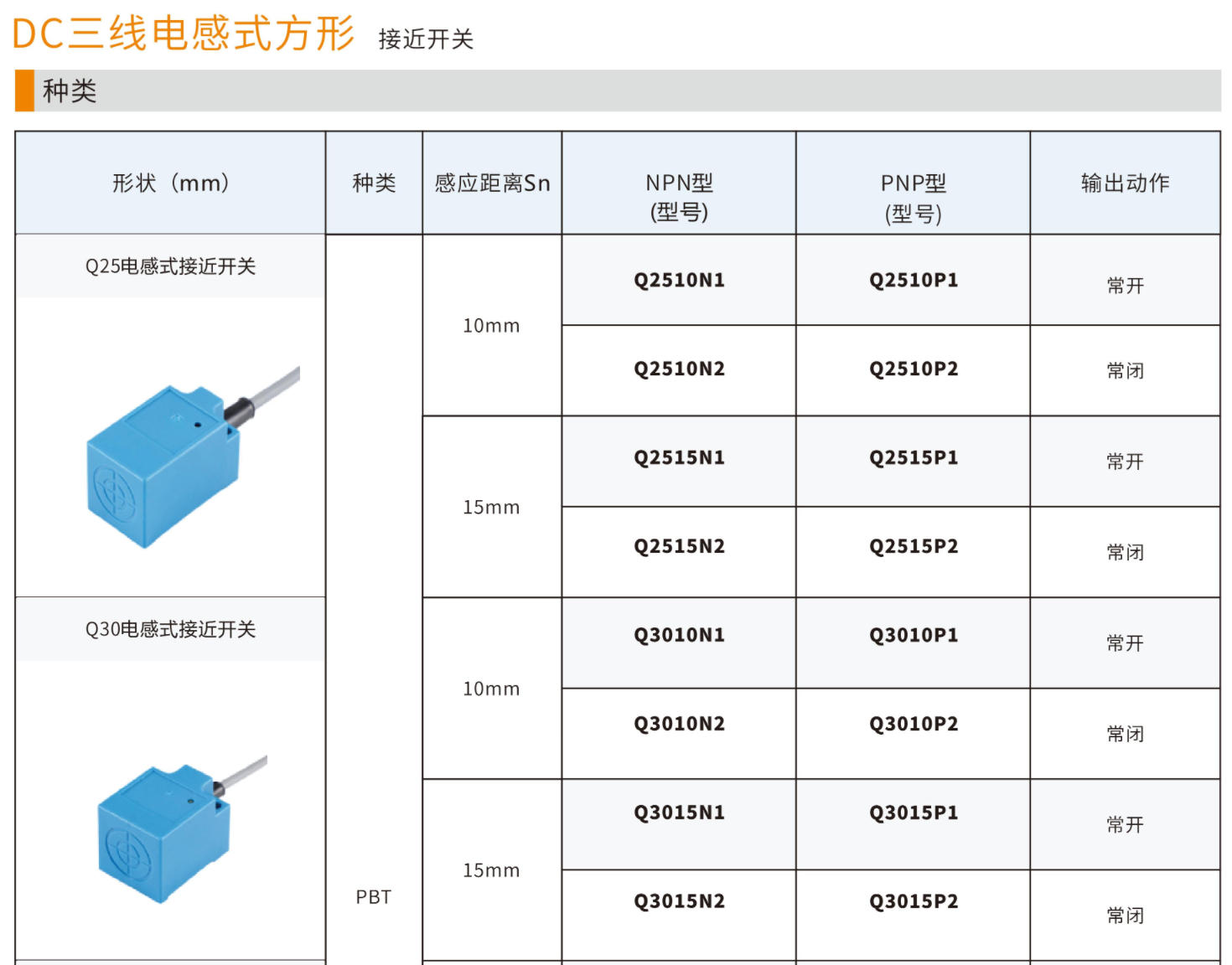

| Q2510 / Q2515 系列 | Q25 方形 / PBT / 感应 10mm 或 15mm（Q2510N1 / Q2515N1 等） |

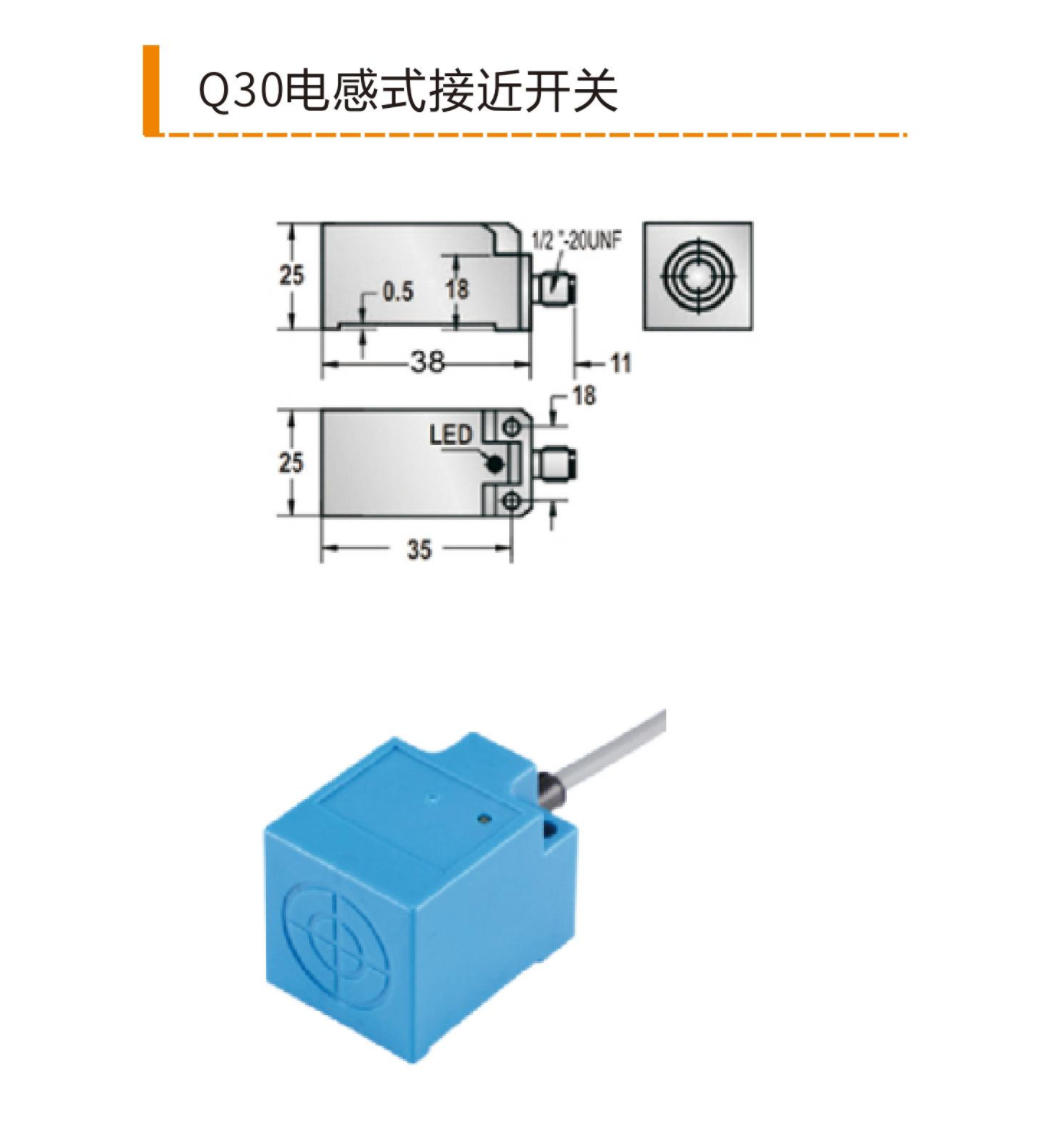

型号选型 · Q30
| Q3010 / Q3015 系列 | Q30 方形 / PBT / 感应 10mm 或 15mm（Q3010N1 / Q3015N1 等） |

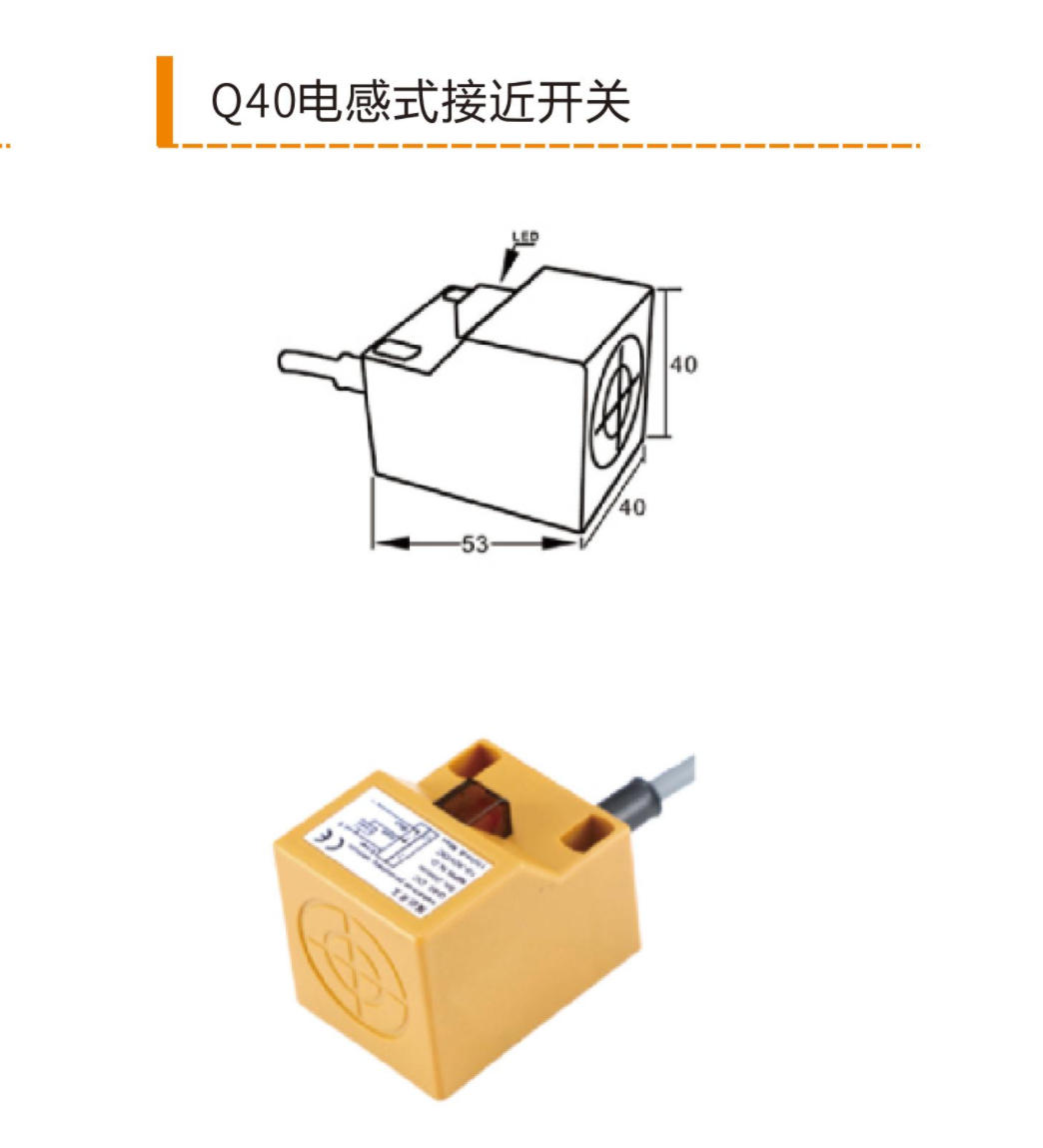

型号选型 · Q40

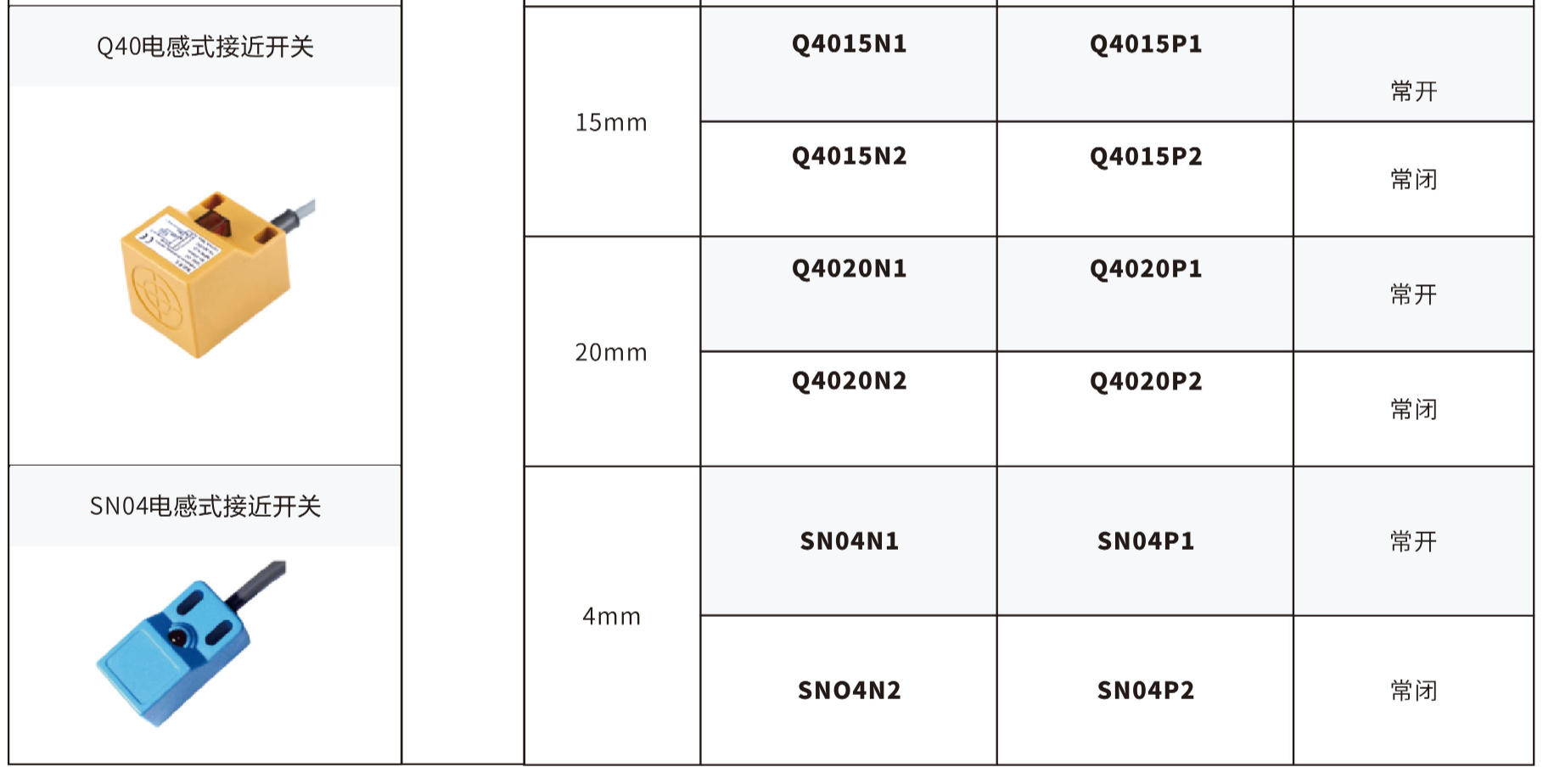

| Q4015 / Q4020 系列 | Q40 方形 / 感应 15mm 或 20mm（Q4015N1 / Q4020N1 等） |
型号选型 · SN04
| SN04N1/N2/P1/P2 | SN04 方形 / 感应 4mm |
型号选型 · 输出编码
| 后缀规则 | N1=NPN 常开 / N2=NPN 常闭 / P1=PNP 常开 / P2=PNP 常闭 |
机械参数
| 外壳形状 | 方形（螺丝固定，安装后不转动、定位准） |
| 外壳材质 | ABS（Q102.5）/ PBT（Q104、Q17、Q18C、Q25、Q30）/ PC（Q08）/ ABS 或铜（Q5） |
| 防护等级 | IP67 |
检测性能
| 感应距离 Sn | 1mm（Q5）/ 2.5mm（Q08、Q102.5）/ 4mm（Q104、SN04）/ 5-8mm（Q17、Q18C）/ 10-15mm（Q25、Q30）/ 15-20mm（Q40） |
| 标准检测物 | Fe37 标准钢板 |
| 响应时间 | 0.1ms（Q5/Q08/Q10）/ 0.2ms（5mm 款）/ 0.3ms（8mm 款） |
| 开关频率 | 2KHz（Q5/Q08/Q10）/ 1KHz（5mm 款）/ 500Hz（8mm 款） |
| 重复精度 | < 3.0%（Sr） |
| 开关迟滞 | < 15%（Sr） |
| 温度漂移 | < 10%（Sr） |
电气参数
| 工作电压 | DC 10-30V（额定） |
| 纹波 | < 10% |

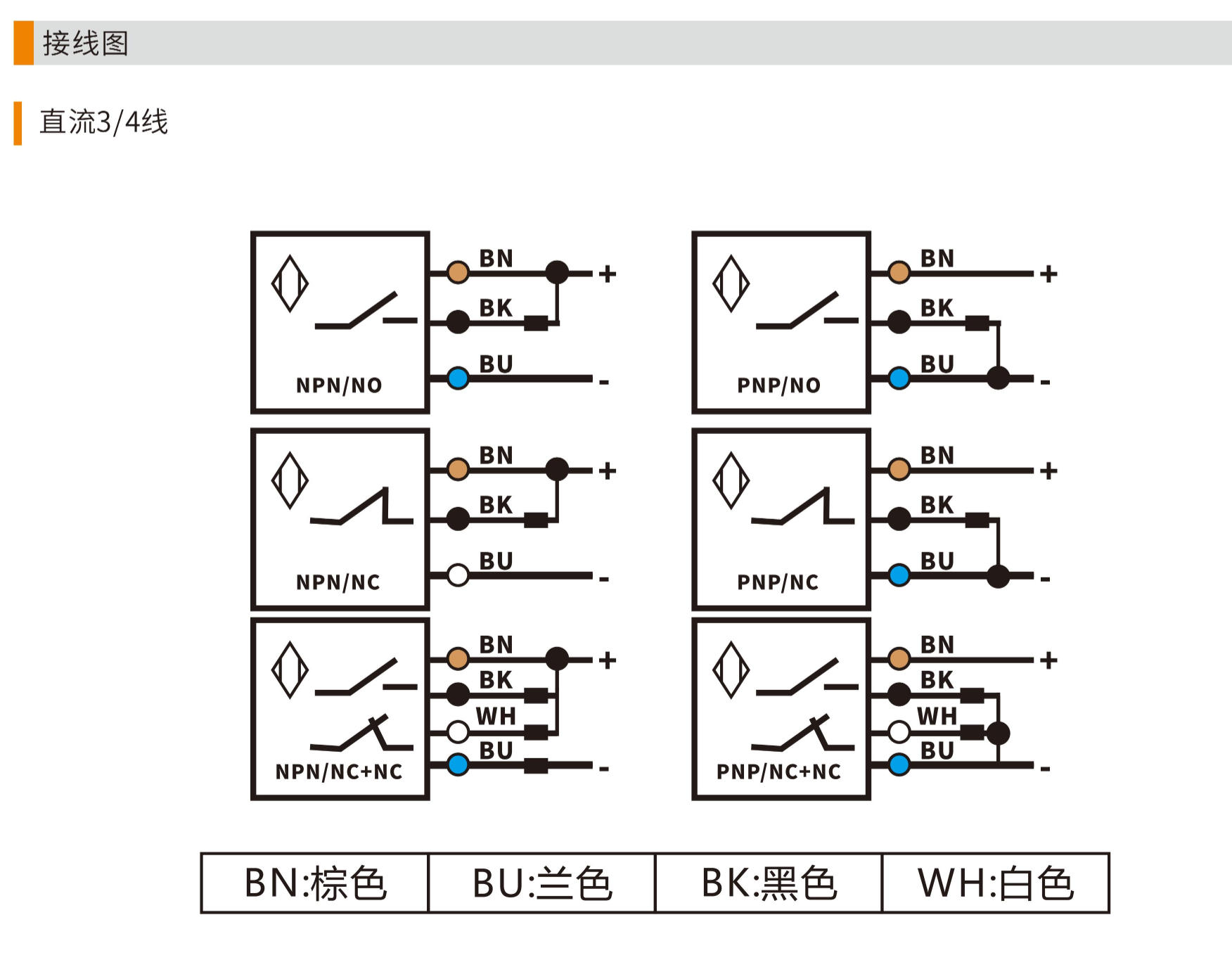

| 输出方式 | NPN / PNP，NO 常开 / NC 常闭（三线，部分型号四线 NO+NC） |
| 最大负载电流 | 150mA |
| 空载电流 / 漏电流 | < 10mA / < 0.01mA |
| 电压降 | < 1.5V |
| 保护功能 | 具备短路保护 + 过载电流保护（保护点 180mA） |
| 状态指示 | 黄色 LED 动作指示灯 |
环境参数
| 工作温度 | -25℃ ~ +70℃ |
连接 / 认证
| 连接方式 | 2 米 PVC 电缆引出 |
| 产品认证 | CE、RoHS |
| 整机质保 | 1 年（自发货起算） |
Q5/Q08/Q10/Q17/Q18C/Q25/Q30/Q40/SN04 典型应用行业
自动化产线
工位到位、工件计数、挡块限位，方形外壳贴平面装、定位准。
机床设备
工作台 / 滑台行程限位、刀架定位检测。
输送带 / 物流
Q17 / Q18C 检测输送带上的金属托盘、工件经过与计数。
机械手 / 机械臂
机械手行程两端限位、夹爪开合到位检测。
电梯 / 扶梯
Q25 / Q30 大方形用于电梯平层、限位、井道开关。
纺织 / 印刷设备
金属机构位置检测、卷材机构限位反馈。
自动门 / 闸机
Q5 / Q08 微小型用于自动门、闸机的金属机构感应。
Q5/Q08/Q10/Q17/Q18C/Q25/Q30/Q40/SN04 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 Q5/Q08/Q10/Q17/Q18C/Q25/Q30/Q40/SN04 | 进口同等级款 |
|---|---|---|
| 规格家族 | Q5 微小型到 Q40 大方形全覆盖 | 进口品牌方形款规格分散 |
| 安装稳定性 | 方形螺丝固定不转动、定位准 | 同为方形结构 |
| 交期 | 全家族佛山仓常备，48 小时发货 | 进口品牌常 4-8 周 |
| 价格 | 约为进口品牌 30%-40% | 基准价格 |
关于 Q5/Q08/Q10/Q17/Q18C/Q25/Q30/Q40/SN04 的常见问题
方形接近开关比圆柱螺纹款好在哪？
Q 系列这么多型号怎么选？
Q1705N1 这种型号怎么读？
塑料外壳的接近开关耐用吗？会不会不如金属的？
Q 系列能做四线 NO+NC 双输出吗？
Q 系列感应距离会受被测物材料影响吗？
Q 系列接线和接 PLC 要注意什么？
