DDB / DDBT 双输出定制安全触边｜5种标准截面与6种粘贴截面
标准基座或粘贴安装｜200-3000mm定制｜输出与通道按订单确认
| 系列 | DDB标准型 / DDBT粘贴型 |
| 截面数量 | DDB 5种 / DDBT 6种（含25×15mm A、B两种结构） |
| 长度 | 200-3000mm，可定制 |
| 外形配置 | R：标准；S：异形 |
| DDB标准截面 | 外宽×外高：16×27、25×40、25×30、35×68、40×80mm |
| DDBT尺寸核对 | 12x12型号标签对应图示15×12mm，订货前确认型号与尺寸 |

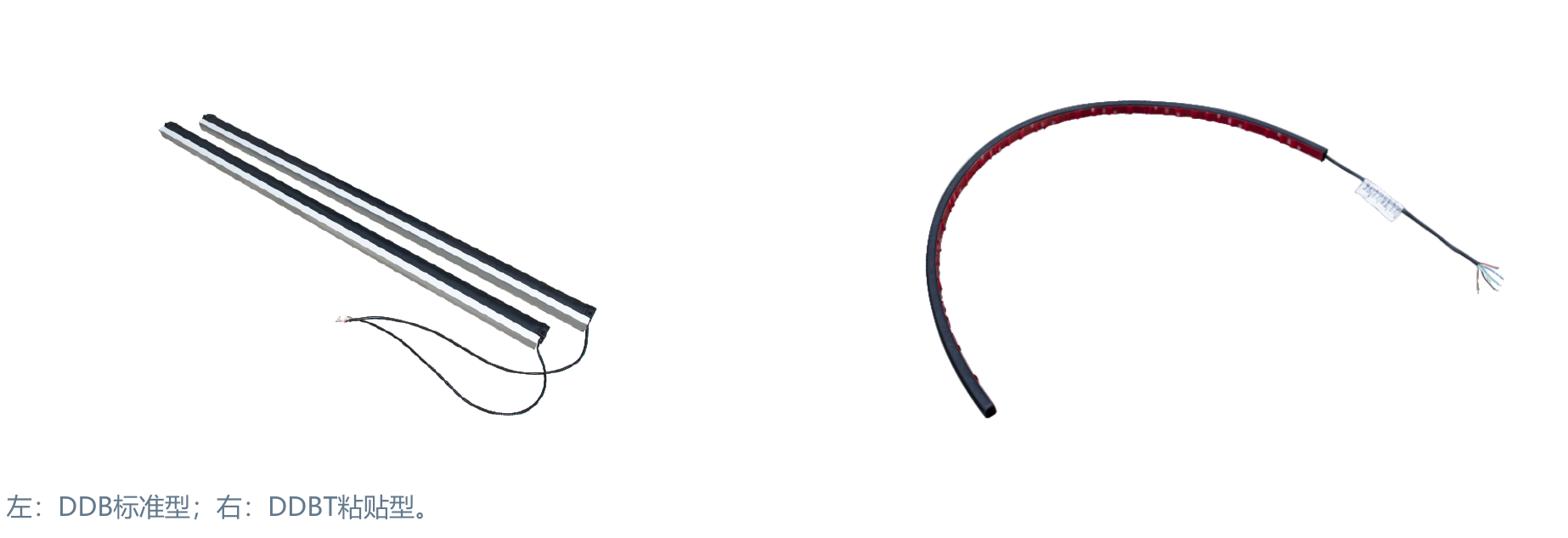

DDB / DDBT 产品详解
DDB / DDBT 面向需要小型结构、随形轮廓及定制接口的工业边缘接触检测。DDB为标准基座安装，提供5种截面；DDBT为粘贴型，提供6种截面。长度200-3000mm可定制，防护等级IP65，可结合安装面、受压方向、端部与出线位置确定方案。
双输出的具体形式、通道配置及端子功能须在订单中明确。2K、4K、2R分别表示2芯无电阻、4芯无电阻、2芯带电阻，不据此确定OSSD、NPN或PNP接口。用于人员防护时，须匹配能监控触边回路的控制器，并按实际速度、负载、停止行程和允许接触力完成整机验证。
为什么选择 DDB / DDBT
5种标准型截面
DDB外宽×外高为16×27、25×40、25×30、35×68、40×80mm。
6种粘贴型截面
DDBT按安装面选型，25×15mm分拱形空腔A与内圆芯B两种结构。
200-3000mm定制
可按需求确认长度、有效区、端部加工区与线缆出口。

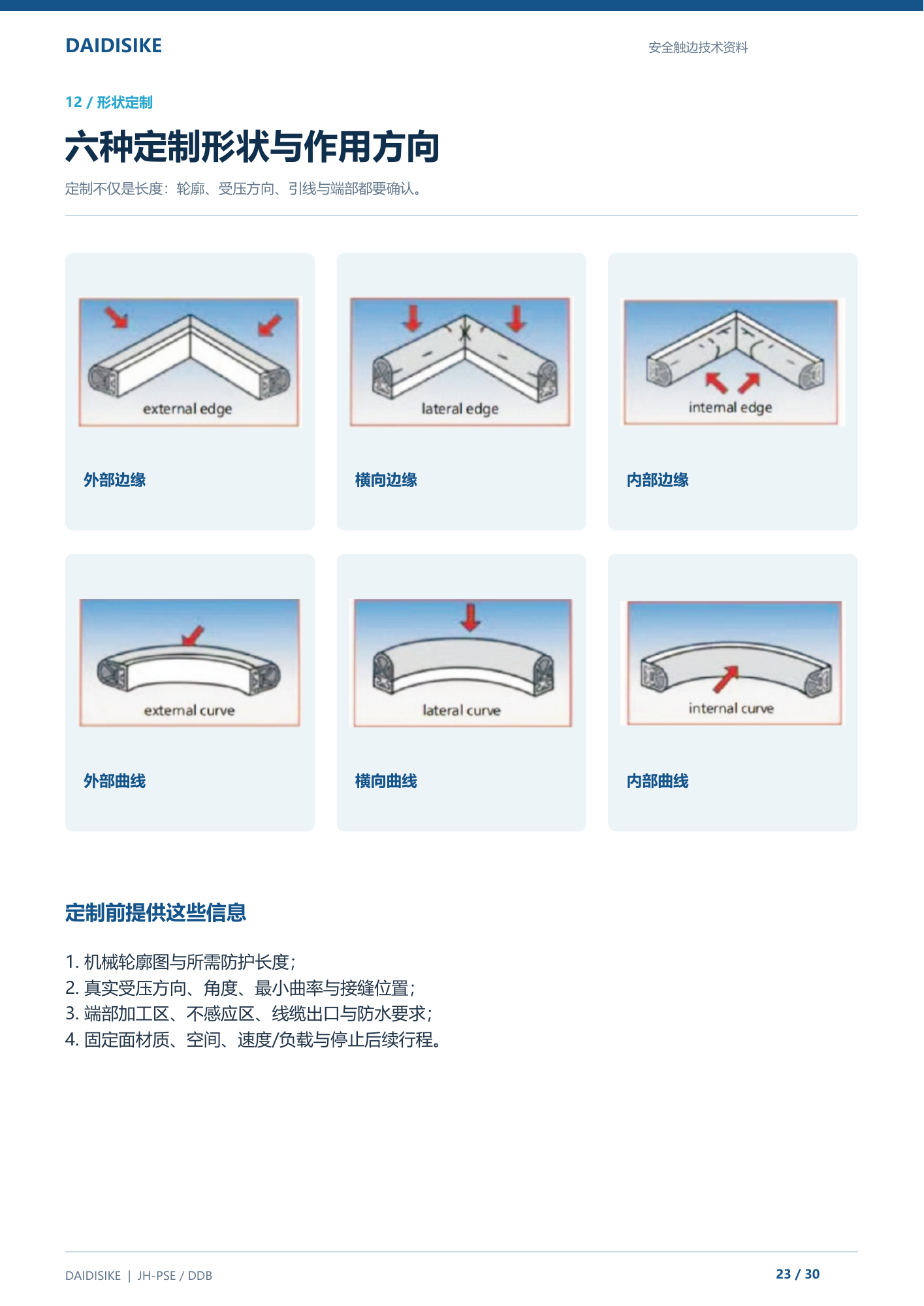

边缘与曲线随形配置
支持外部、横向、内部边缘及曲线方案，按轮廓和真实受压方向确认。
接口与线制按订单配置
2K / 4K / 2R选择线芯和电阻配置，双输出通道及端子功能单独确认。
IP65防护
安装时保护端封、接头与线缆出口，粘贴型按确认的胶粘工艺施工。
DDB / DDBT 技术参数
参数按中文版画册整理；线制、终端电阻及安装停止条件请按完整交付型号确认。
系列与尺寸
| 系列 | DDB标准型 / DDBT粘贴型 |
| 截面数量 | DDB 5种 / DDBT 6种（含25×15mm A、B两种结构） |
| 长度 | 200-3000mm，可定制 |
| 外形配置 | R：标准；S：异形 |
| DDB标准截面 | 外宽×外高：16×27、25×40、25×30、35×68、40×80mm |
| DDBT尺寸核对 | 12x12型号标签对应图示15×12mm，订货前确认型号与尺寸 |
| 安装方式 | DDB：匹配基座；DDBT：粘贴安装 |
电气配置
| 线制代码 | 2K：2芯无电阻；4K：4芯无电阻；2R：2芯带电阻 |
| 双输出定制 | 输出形式、通道配置和端子功能按订单确认 |
| DA31连接参考 | 画册示例为两组触边输入，各组末端5.6kΩ；按配套DA31图纸确认端子、供电和数量 |
| 多条连接 | 并联或顺接按控制器允许方式配置，并核对分支断线监测 |
环境
| 防护等级 | IP65 |

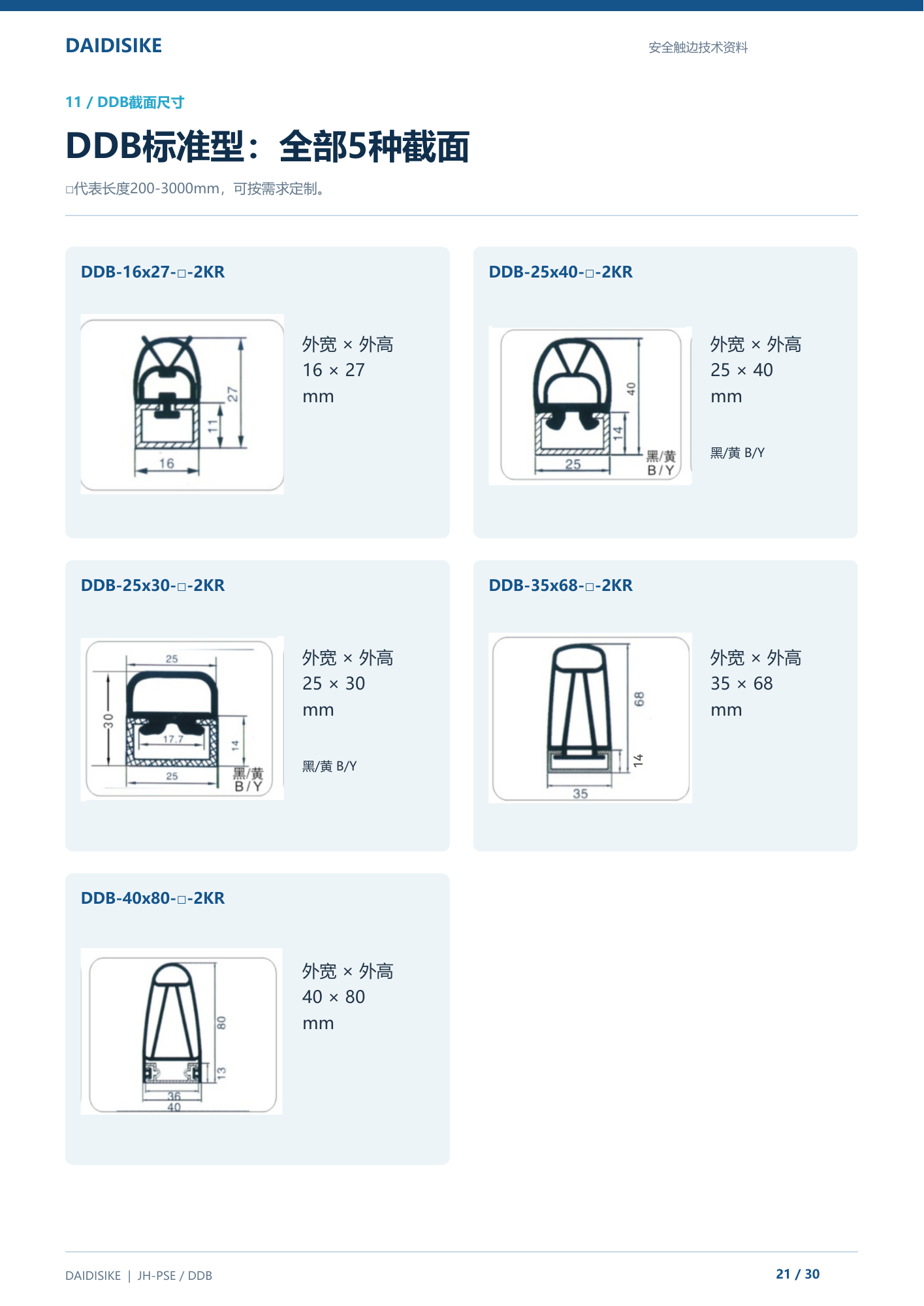

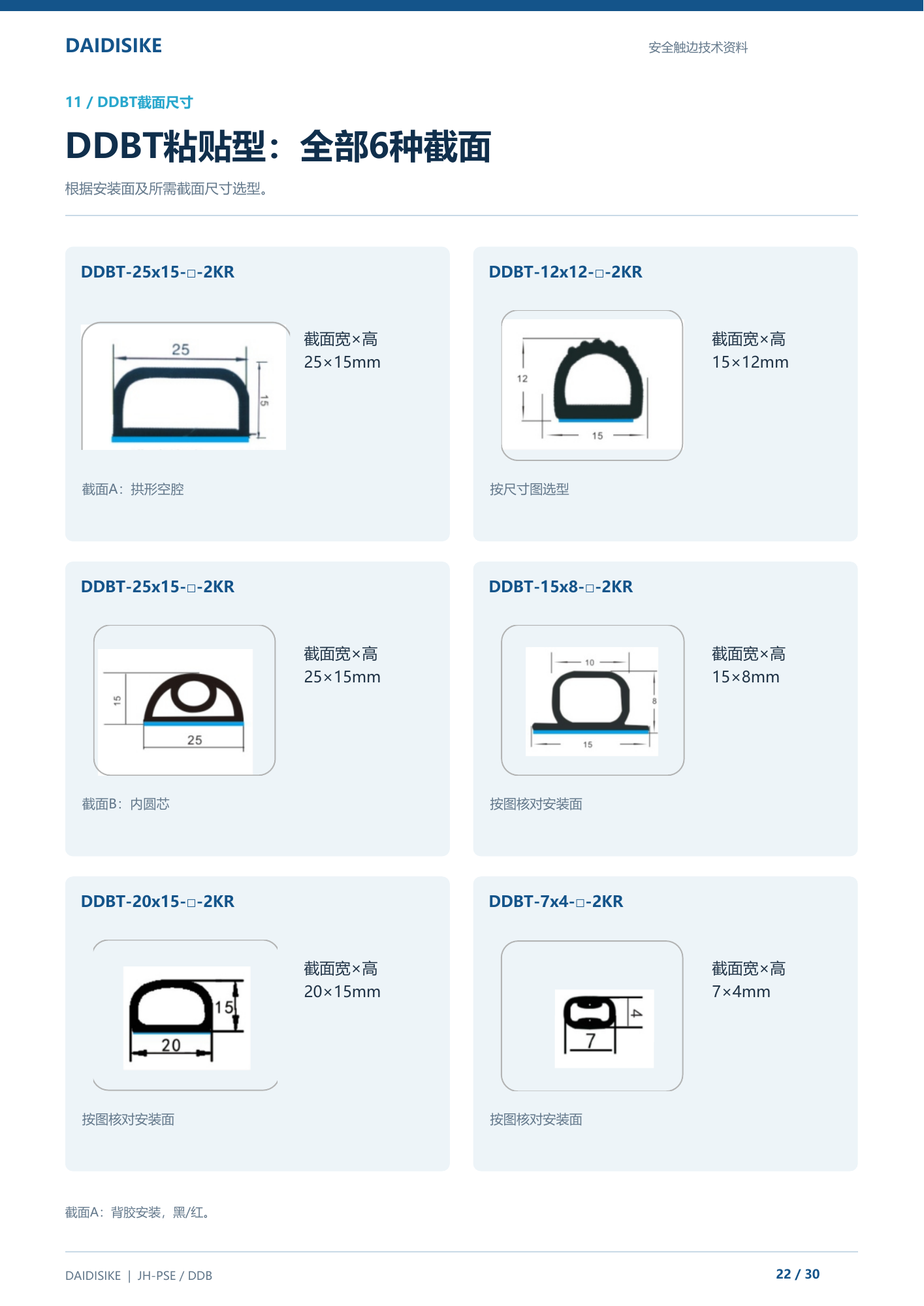

DDB / DDBT 标准选型对照表
DDB尺寸为外宽×外高，DDBT为截面宽×高，单位mm。□表示长度200-3000mm；表列2KR为示例，线制和接口按订单确认。
可左右滑动查看完整选型表
| 系列 / 型号示例 | 截面尺寸(mm) | 结构 / 订货说明 |
|---|---|---|
| DDB-16x27-□-2KR | 16×27 | 标准基座安装 |
| DDB-25x40-□-2KR | 25×40 | 标准型；图列黑/黄 B/Y |
| DDB-25x30-□-2KR | 25×30 | 标准型；图列黑/黄 B/Y |
| DDB-35x68-□-2KR | 35×68 | 标准基座安装 |
| DDB-40x80-□-2KR | 40×80 | 标准基座安装 |
| DDBT-25x15-□-2KR（截面A） | 25×15 | 拱形空腔；背胶安装，黑/红 |
| DDBT-12x12-□-2KR | 图示15×12 | 型号标签与图示尺寸不一致，订货前确认 |
| DDBT-25x15-□-2KR（截面B） | 25×15 | 内圆芯；与截面A分开确认 |
| DDBT-15x8-□-2KR | 15×8 | 粘贴型，按图核对安装面 |
| DDBT-20x15-□-2KR | 20×15 | 粘贴型，按图核对安装面 |
| DDBT-7x4-□-2KR | 7×4 | 粘贴型，按图核对安装面 |
DDB / DDBT 典型应用行业
AGV / 移动设备边缘
按实际轮廓定制接触检测边，结合速度、负载和停止余量选择截面。
自动门 / 活动护罩
根据关闭边安装面选择标准基座或粘贴型，核对受压方向及端部覆盖。
小型与异形工业设备
在空间受限的固定面、转角或曲线边缘，按图确认截面、有效区和出线。
DDB / DDBT 技术原理与工作机制
触边受压后改变检测状态，由配套控制器监控，再交由停机执行元件控制设备。定制双输出的形式和通道按订单及接线图确认，不能只凭线芯数量判断安全输出类型。
DDB / DDBT 安装指南
确认基座或粘贴面平整、清洁并去除毛刺，DDBT按批准胶粘工艺施工。避免预压、扭结与线缆拉力，保护端封及出口；断电后按配套控制器图纸接线，逐段测试受压、断线短路、停止行程与复位。
DDB / DDBT 标配与选配配件
关于 DDB / DDBT 的常见问题
DDB与DDBT有什么区别？
双输出是否就是双OSSD？
DA31示意中的5.6kΩ可以换成8.2kΩ吗？
DDBT-12x12实际尺寸是多少？
异形定制要提供什么？
了解更多与选型参考
选购 DDB / DDBT？
工程师为您专属选型
请提供截面尺寸、长度、安装轮廓、受压方向和输出要求，我们将协助确认 DDB / DDBT 的定制配置、接口及报价。
