JH-PSE 拓展截面安全触边｜01-37 共37种截面
37种EPDM截面｜20-300cm定制｜直线、弧形与异形安装
| 截面型号 | JH-PSE-01至JH-PSE-37，共37种 |
| 尺寸范围 | 宽6-65mm × 高5-90mm；各型号见选型表 |
| 材料 / 颜色 | 黑色EPDM |
| 长度 | 20-300cm，可定制 |
| 外形 | R：标准；S：异形（按订货代码位置区分） |
| 端部不感应区 | 单边20-30mm |
JH-PSE-01~37 产品详解
JH-PSE 拓展截面系列提供 01-37 共 37 种黑色 EPDM 型材，截面宽度 6-65mm、高度 5-90mm，长度 20-300cm 可按安装边缘定制。适合从槽口尺寸、固定面与受压方向出发，为自动门、活动护罩、升降平台和移动设备选择接触检测方案。
选型表逐项列出尺寸、触发距离、触发力与弯曲半径；未列性能的型号应在订货前确认。可选带终端电阻或不带电阻的线缆配置，并支持标准或异形外形。用于人员防护时，须匹配能监控触边回路的控制器，并按实际速度、负载、停止行程和允许接触力完成整机验证。
为什么选择 JH-PSE-01~37
37种截面可选
01-37覆盖宽6-65mm、高5-90mm，按槽口、固定面和受压方向选择。
20-300cm按需定制
确认总长、端部不感应区与接缝位置，再确定所需有效覆盖长度。
逐型号核对触发性能
表列触发距离2-8mm、触发力≤30N；未列数值的型号另行确认。
直线与弧形安装
按各截面的弯曲半径选择，异形轮廓同时确认受压方向及线缆出口。
R/K配置匹配控制器
R为2芯带终端电阻，K为2芯或4芯不带电阻，连接方式按配套图纸确认。
JH-PSE-01~37 技术参数
参数按中文版画册整理；线制、终端电阻及安装停止条件请按完整交付型号确认。
截面与尺寸
| 截面型号 | JH-PSE-01至JH-PSE-37，共37种 |
| 尺寸范围 | 宽6-65mm × 高5-90mm；各型号见选型表 |
| 材料 / 颜色 | 黑色EPDM |
| 长度 | 20-300cm，可定制 |
| 外形 | R：标准；S：异形（按订货代码位置区分） |
| 端部不感应区 | 单边20-30mm |
触发性能
| 触发距离 / 触发力 | 表列型号为2-8mm / ≤30N；逐型号见选型表，'-'项需确认 |
| 弯曲半径 | 按各型号选型表，不将已列数值外推至未列型号 |
电气与接线
| 检测状态 | 常开NO；控制器可转换接口逻辑 |
| 电压 / 电流 | ≤24V / <1A |
| R / K线制 | R：2芯带电阻；K：2芯或4芯不带电阻 |
| 终端电阻配置 | 一端2芯，另一端8.2kΩ / 0.25W；须与控制器匹配 |
| 标准电缆 | 50cm，φ3.5mm，铜芯0.25mm²，可定制 |
| 多条连接 | 连接方式、数量、返回线和故障监控按配套控制器图纸确认 |
环境
| 环境温度 | -20~+80℃ |
JH-PSE-01~37 标准选型对照表
截面尺寸为宽×高，单位mm。触发参数见中文画册第18页；'-'表示未列数值，订货前确认。
可左右滑动查看完整选型表
| 型号 | 宽×高(mm) | 触发距离(mm) | 触发力(N) | 弯曲半径(mm) |
|---|---|---|---|---|

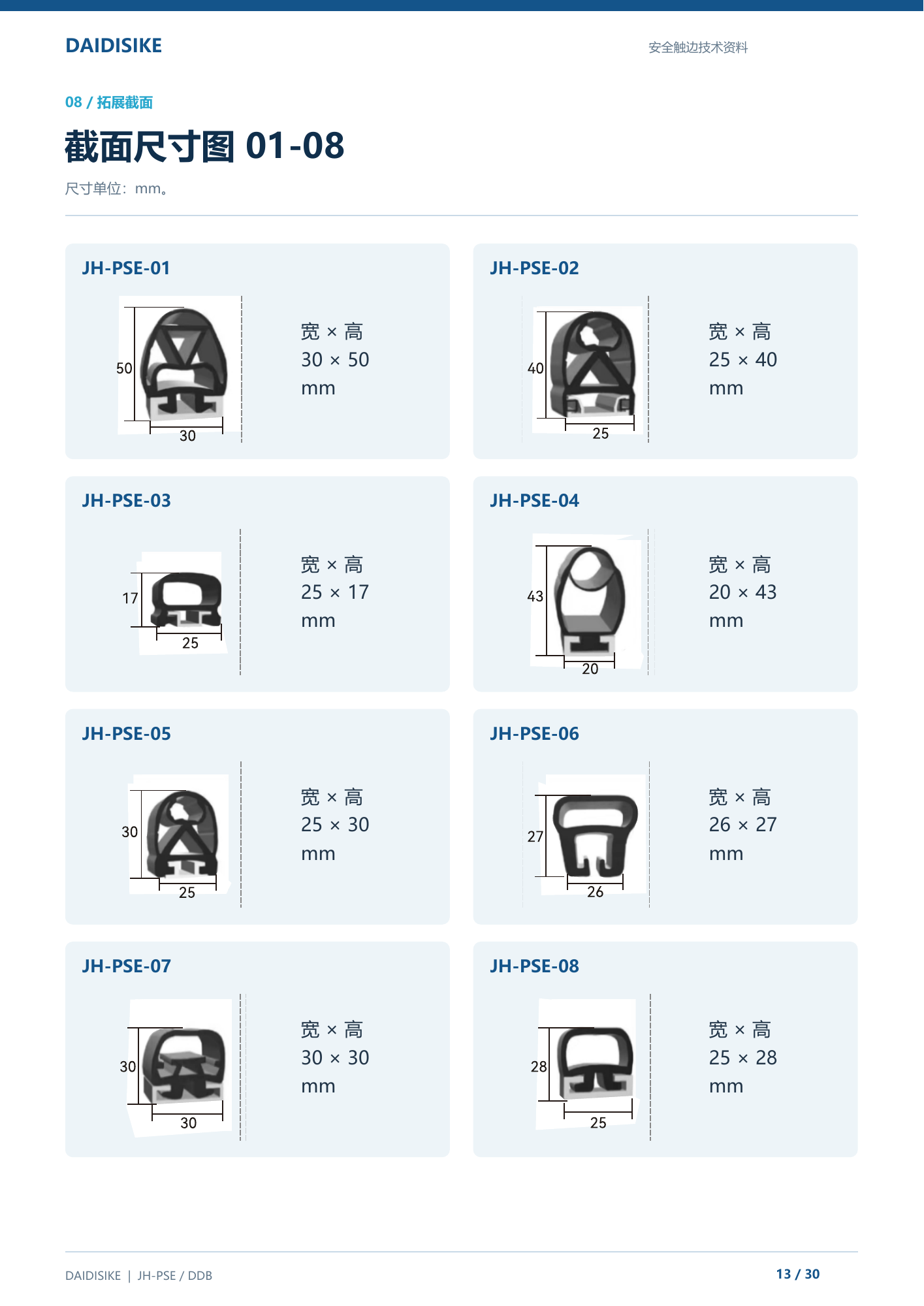

| JH-PSE-01 | 30×50 | 3-5 | ≤30 | ≥120 |
| JH-PSE-02 | 25×40 | - | - | - |
| JH-PSE-03 | 25×17 | 3-5 | ≤30 | ≥80 |
| JH-PSE-04 | 20×43 | - | - | - |
| JH-PSE-05 | 25×30 | 3-5 | ≤30 | ≥120 |
| JH-PSE-06 | 26×27 | 3-5 | ≤30 | - |
| JH-PSE-07 | 30×30 | 3-5 | ≤30 | ≥80 |
| JH-PSE-08 | 25×28 | 3-5 | ≤30 | ≥60 |

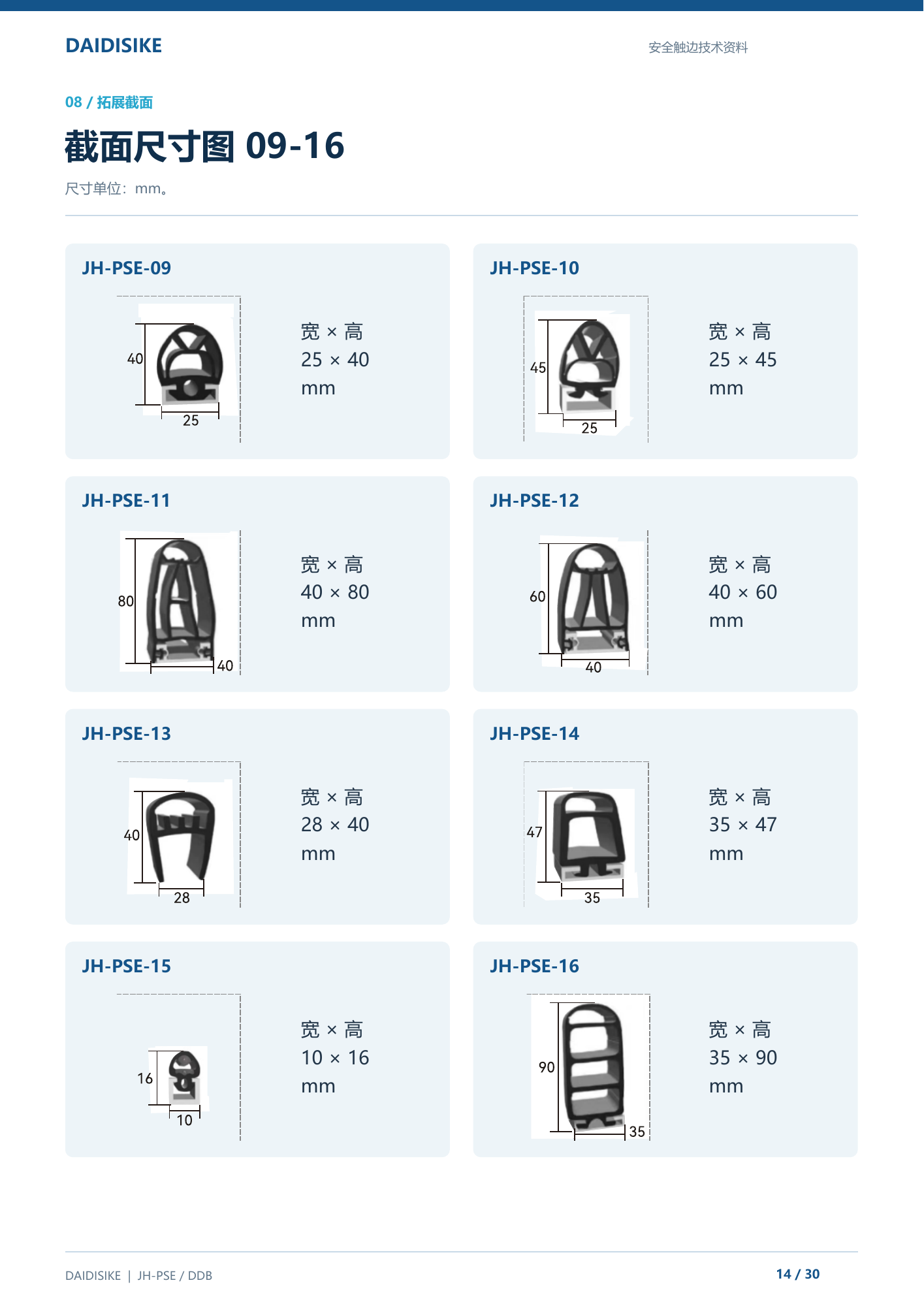

| JH-PSE-09 | 25×40 | 3-5 | ≤30 | ≥100 |
| JH-PSE-10 | 25×45 | 3-5 | ≤30 | ≥100 |
| JH-PSE-11 | 40×80 | 5-8 | ≤30 | ≥350 |
| JH-PSE-12 | 40×60 | 5-8 | ≤30 | ≥350 |
| JH-PSE-13 | 28×40 | - | - | - |
| JH-PSE-14 | 35×47 | 3-5 | ≤30 | ≥120 |
| JH-PSE-15 | 10×16 | 3-5 | ≤30 | ≥55 |
| JH-PSE-16 | 35×90 | 3-5 | ≤30 | - |

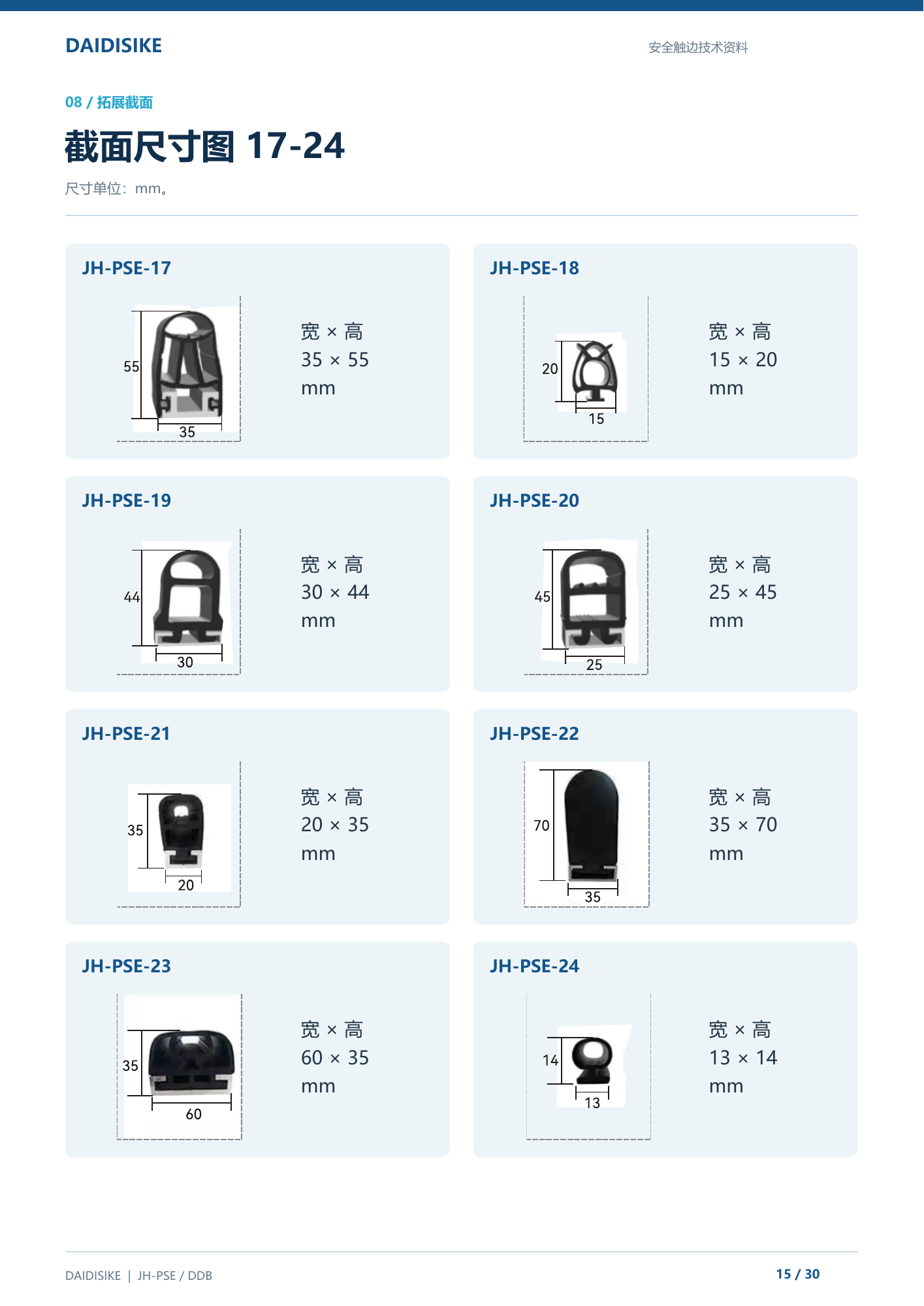

| JH-PSE-17 | 35×55 | 5-8 | ≤30 | ≥350 |
| JH-PSE-18 | 15×20 | - | - | - |
| JH-PSE-19 | 30×44 | 3-5 | ≤30 | ≥60 |
| JH-PSE-20 | 25×45 | 3-5 | ≤30 | ≥100 |
| JH-PSE-21 | 20×35 | 3-5 | ≤30 | ≥100 |
| JH-PSE-22 | 35×70 | 5-8 | ≤30 | ≥200 |
| JH-PSE-23 | 60×35 | 3-5 | ≤30 | ≥150 |
| JH-PSE-24 | 13×14 | 3-4 | ≤30 | - |

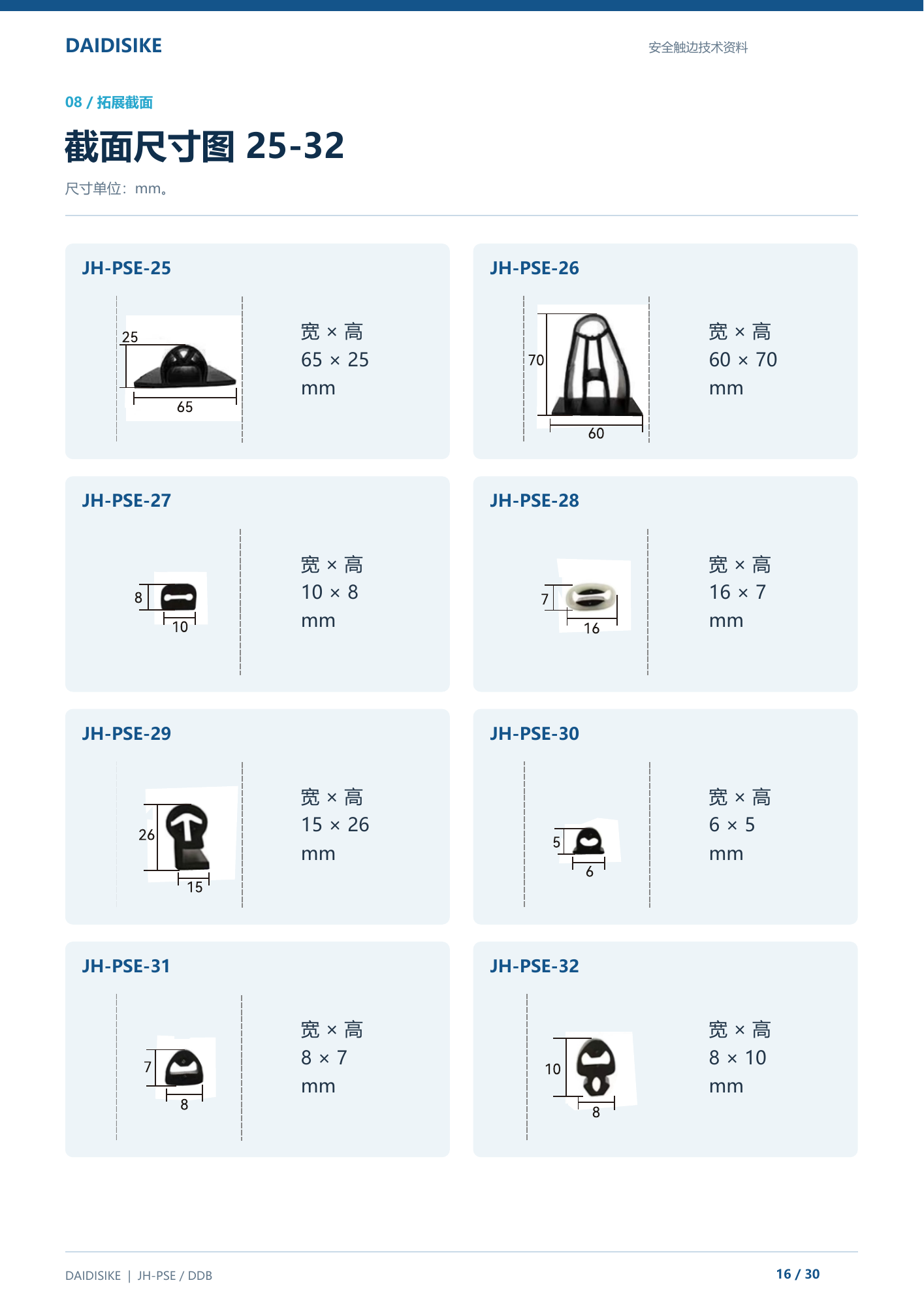

| JH-PSE-25 | 65×25 | 3-5 | ≤30 | ≥80 |
| JH-PSE-26 | 60×70 | - | - | - |
| JH-PSE-27 | 10×8 | 2 | ≤30 | ≥60 |
| JH-PSE-28 | 16×7 | 2 | ≤30 | - |
| JH-PSE-29 | 15×26 | 3-5 | ≤30 | - |
| JH-PSE-30 | 6×5 | 2 | ≤30 | - |
| JH-PSE-31 | 8×7 | 2 | ≤30 | - |
| JH-PSE-32 | 8×10 | 2-3 | ≤30 | - |

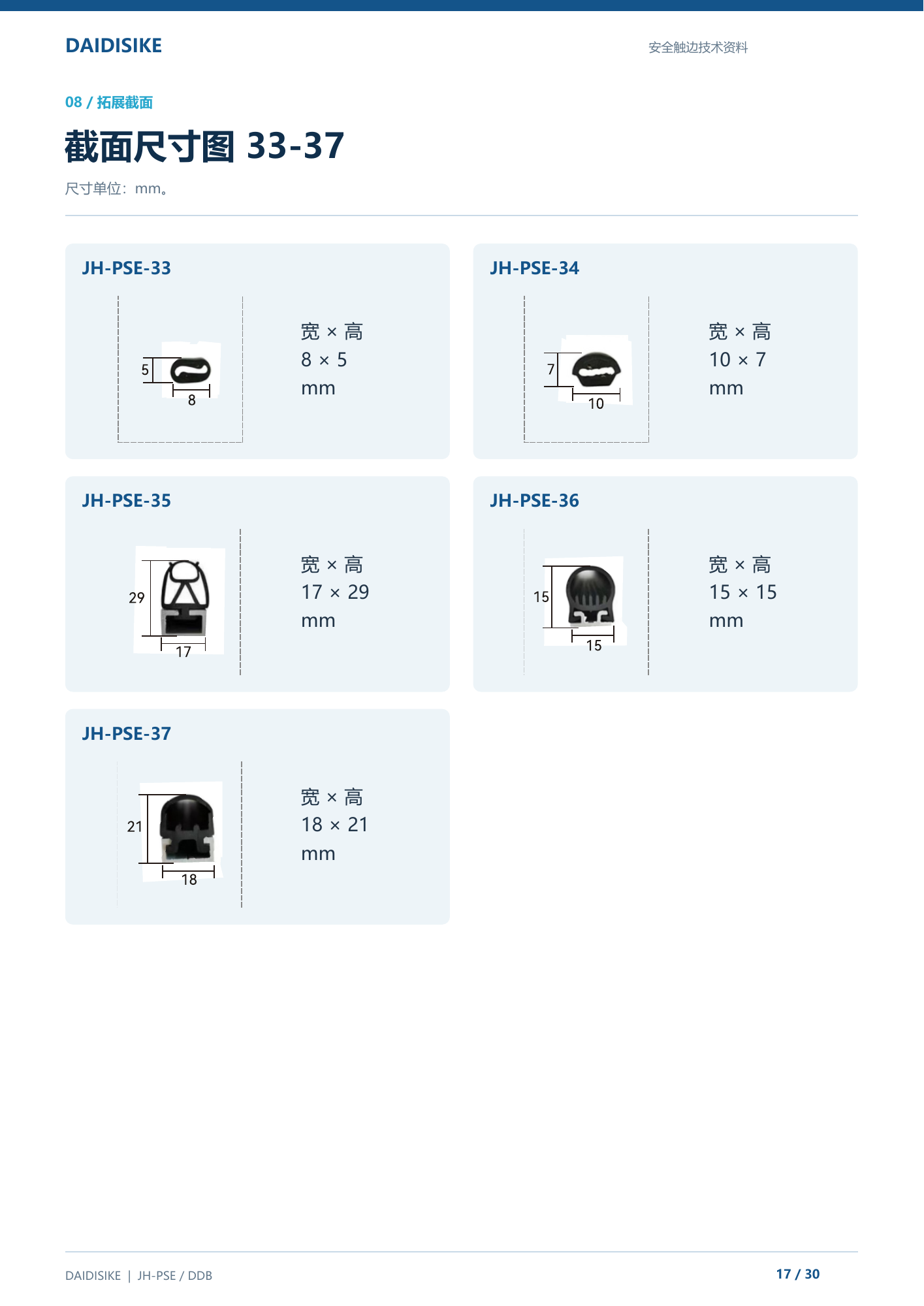

| JH-PSE-33 | 8×5 | 2-3 | ≤30 | - |
| JH-PSE-34 | 10×7 | 2-3 | ≤30 | - |
| JH-PSE-35 | 17×29 | 2-3 | ≤30 | ≥60 |
| JH-PSE-36 | 15×15 | - | - | - |
| JH-PSE-37 | 18×21 | 3-5 | ≤30 | ≥150 |
JH-PSE-01~37 典型应用行业
自动门 / 活动护罩
沿关闭边布置，按门体停止或安全反向策略确定截面和覆盖长度。
升降平台 / 移动工作台
检测边缘受压，选型时核对停止余量、端部及角部覆盖。
弧形与异形设备边缘
按轮廓图、最小曲率、接缝和真实受压方向选择截面。
JH-PSE-01~37 技术原理与工作机制
型材受压后改变接触状态，由匹配控制器处理检测信号并控制停机元件。触发距离是接触至动作的压缩量，触发后仍需为机械停止保留足够行程。
JH-PSE-01~37 安装指南
按截面和基座图固定，避免预压、扭结及线缆拉力，不自行切开已密封触边。断电后按配套控制器图纸接线，逐段检查端部、转角和接缝，并用适当试验工具验证受压、故障、停止及复位功能。
JH-PSE-01~37 标配与选配配件
关于 JH-PSE-01~37 的常见问题
JH-PSE拓展截面与主系列怎么选？
37个型号都能按≤30N选型吗？
能直接接PLC或连接多条触边吗？
订货需要提供哪些资料？
了解更多与选型参考
选购 JH-PSE-01~37？
工程师为您专属选型
请提供所需截面、安装槽口尺寸、长度、受压方向和线制要求，我们将协助确认 JH-PSE 拓展截面及报价。
