JH-PSE 主系列安全触边｜108/110/215/230/245/345/360
7种主截面｜30-300cm定制｜按触发与超行程选择
| 主型号 | 108 / 110 / 215 / 230 / 245 / 345 / 360 |
| 长度 | 30-300cm，可定制 |
| 基宽 / 胶条高 | 基宽15/25/35mm；胶条高8/10/15/30/45/60mm，按型号配对 |
| 材料 | 108、110：TPE；215、230、245、345、360：EPDM |
| 基座 | C / CL；25mm另有CS。宽度、总高与适用型号见画册基座图 |
| 检测方式 | 压力传感 |

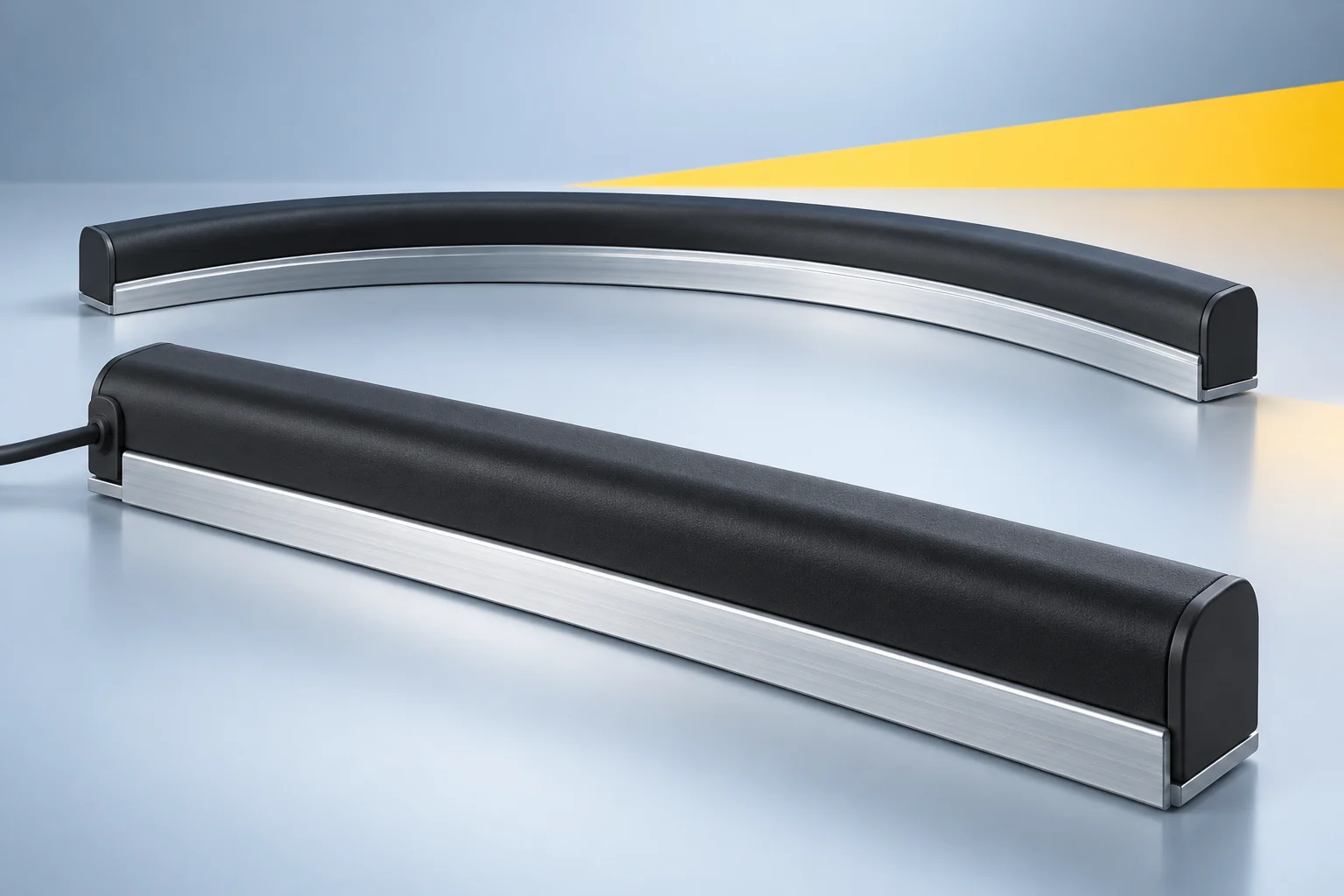

JH-PSE 产品详解
JH-PSE 主系列包含 108、110、215、230、245、345、360 七种截面，长度 30-300cm 可定制，面向 AGV、电动门、活动护罩和工业设备边缘的接触检测。108、110使用TPE护套，其余主型号为EPDM，安装时按截面宽度及空间选择基座。
各型号的触发行程、触发力和超行程分别列示，胶条高度与基座高度分开核对；108、110、215的表列超行程为0。主系列响应时间为13ms，该数值不等于机器停止时间。用于人员防护时，须匹配能监控触边回路的控制器，并按实际速度、负载、停止行程和允许接触力完成整机验证。
为什么选择 JH-PSE
7种主截面
15、25、35mm基宽，胶条高8-60mm，适配不同安装空间。
触发与超行程分别选
108-245表列触发力≤25N，345/360为≤100N，超行程按具体型号核对。
13ms主系列响应
主系列画册参数；机械停止还需计入控制器、执行器和设备惯性。
C / CL / CS基座
按截面匹配宽度、槽口和总高；胶条高与基座高分开计算。
R / K出线配置
R型带终端电阻，K型不带电阻；电阻值、线制和控制器须匹配。
IP65防护
主系列环境温度-20~+55℃，安装时同时保护端封与线缆出口。
JH-PSE 技术参数
参数按中文版画册整理；线制、终端电阻及安装停止条件请按完整交付型号确认。

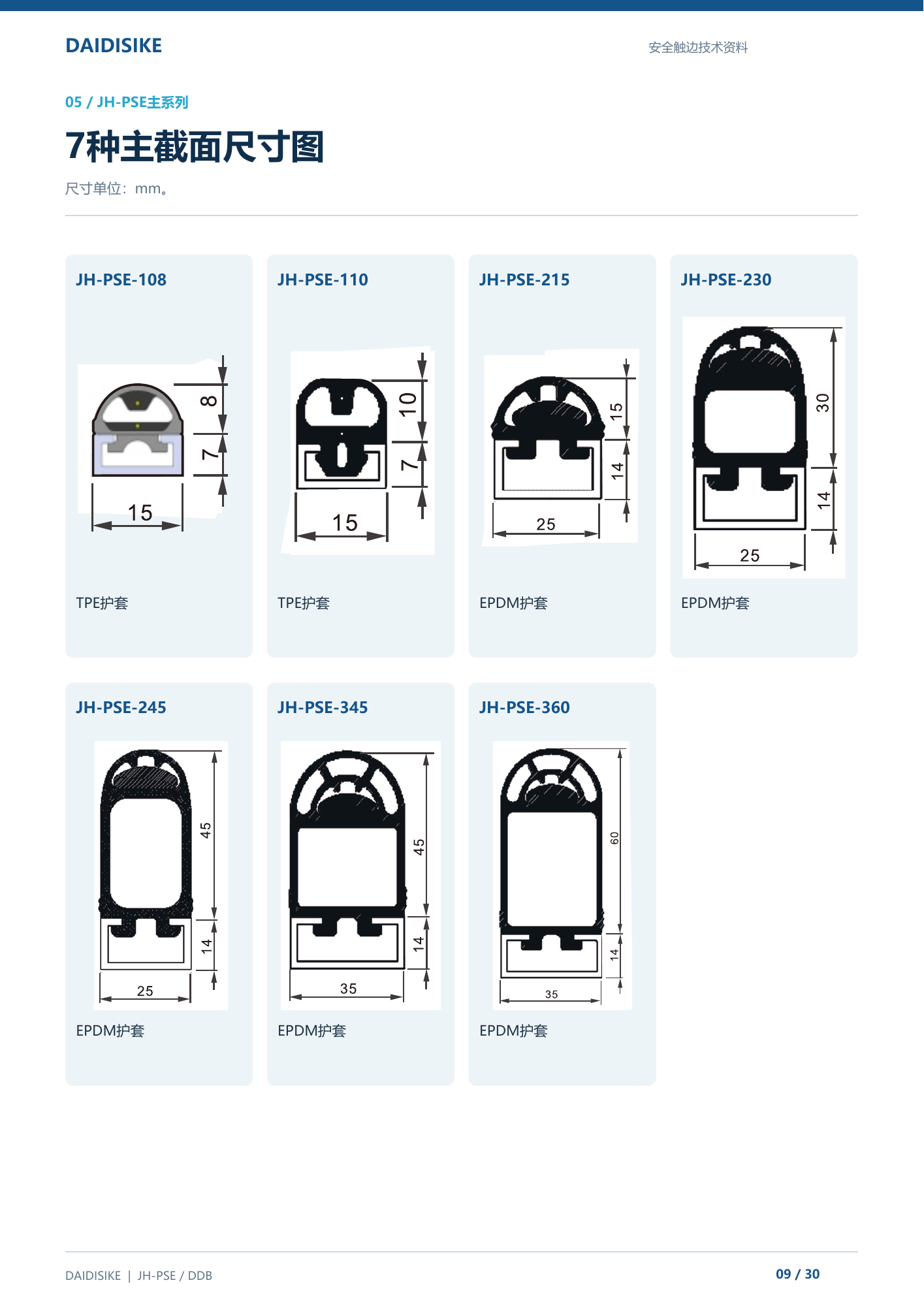

截面与尺寸
| 主型号 | 108 / 110 / 215 / 230 / 245 / 345 / 360 |
| 长度 | 30-300cm，可定制 |
| 基宽 / 胶条高 | 基宽15/25/35mm；胶条高8/10/15/30/45/60mm，按型号配对 |
| 材料 | 108、110：TPE；215、230、245、345、360：EPDM |

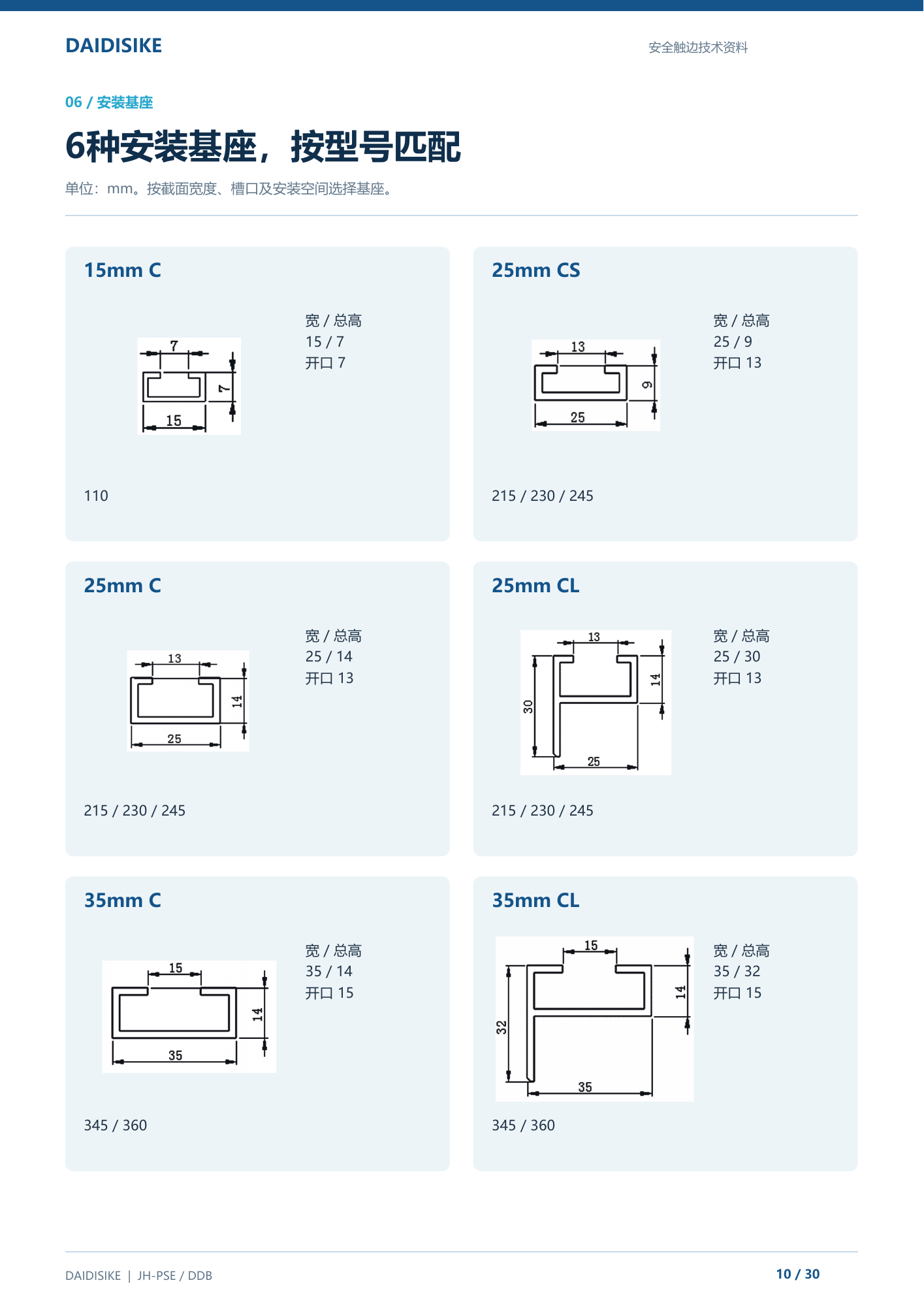

| 基座 | C / CL；25mm另有CS。宽度、总高与适用型号见画册基座图 |
触发性能
| 检测方式 | 压力传感 |
| 最大感应角 | <90°；作用方向按截面与安装图确认 |
| 触发行程 | 108/110：<2mm；215/230/245：<3mm；345/360：<5mm |
| 触发力 | 108/110/215/230/245：≤25N；345/360：≤100N |
| 超行程 | 108/110/215：0；230：<19mm；245/345：<30mm；360：<45mm |
| 响应时间 | 13ms（仅主系列参数，不等于整机停止时间） |
| 机械寿命 | >3,000,000次 |
电气与接线

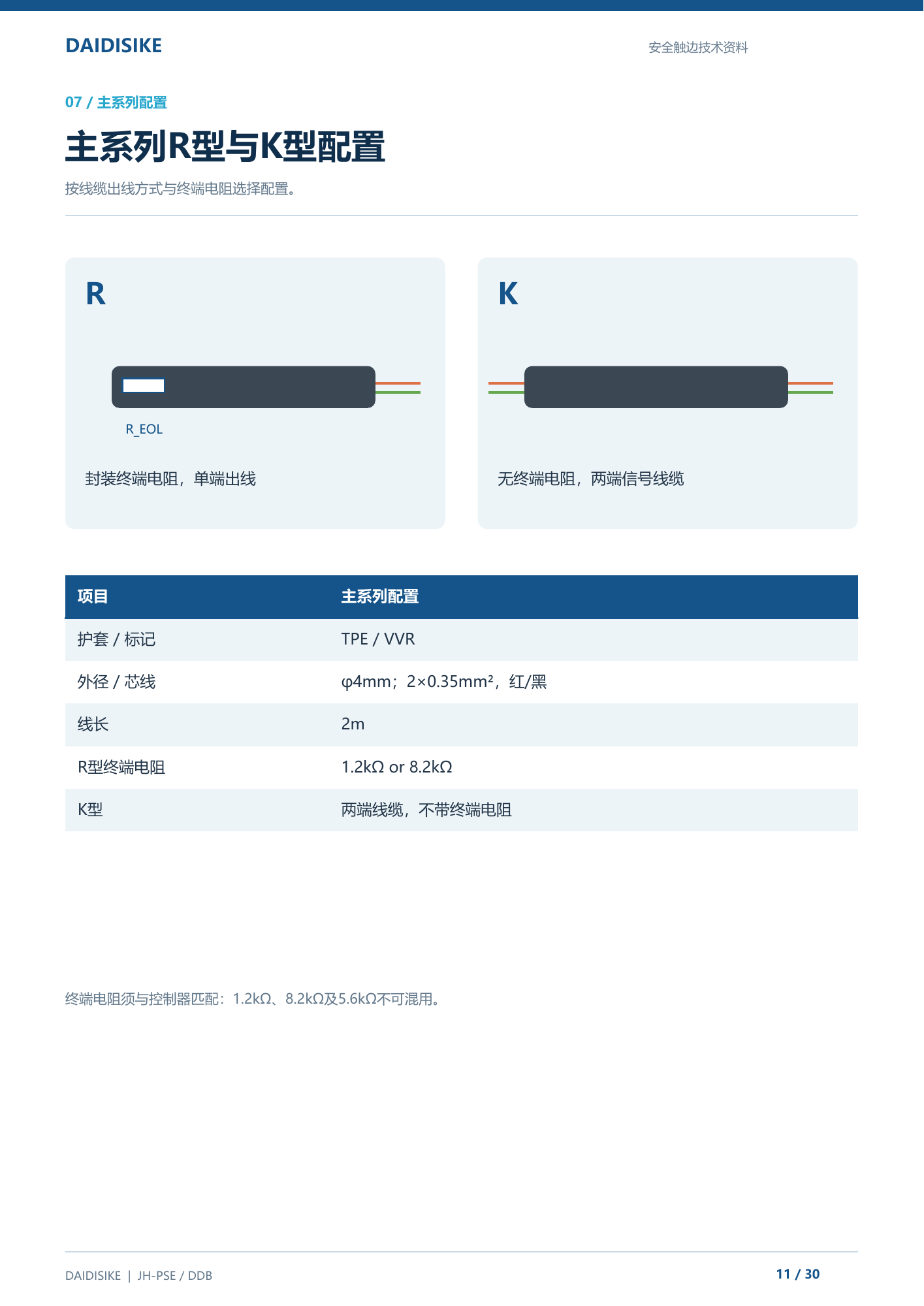

| R / K线制 | R：2芯带电阻；K：2芯或4芯不带电阻 |
| R型终端电阻 | 1.2kΩ或8.2kΩ，按订单与匹配控制器确认 |
| 出线方式 | R型单端出线；K型两端信号线缆 |
| 线缆 | TPE / VVR；φ4mm，2×0.35mm²，红/黑；线长2m |
环境
| 防护等级 | IP65 |
| 环境温度 | -20~+55℃ |
JH-PSE 标准选型对照表
尺寸单位mm，触发力单位N；胶条高与基座高分开列示。超行程保留画册原值，不作为保证可用的缓冲量。
可左右滑动查看完整选型表
| 型号 | 基宽(mm) | 胶条高(mm) | 基座高(mm) | 触发行程(mm) | 触发力(N) | 超行程(mm) |
|---|---|---|---|---|---|---|
| JH-PSE-108 | 15 | 8 | 7 | <2 | ≤25 | 0 |
| JH-PSE-110 | 15 | 10 | 7 | <2 | ≤25 | 0 |
| JH-PSE-215 | 25 | 15 | 14 | <3 | ≤25 | 0 |
| JH-PSE-230 | 25 | 30 | 14 | <3 | ≤25 | <19 |
| JH-PSE-245 | 25 | 45 | 14 | <3 | ≤25 | <30 |
| JH-PSE-345 | 35 | 45 | 14 | <5 | ≤100 | <30 |
| JH-PSE-360 | 35 | 60 | 14 | <5 | ≤100 | <45 |
JH-PSE 技术原理与工作机制

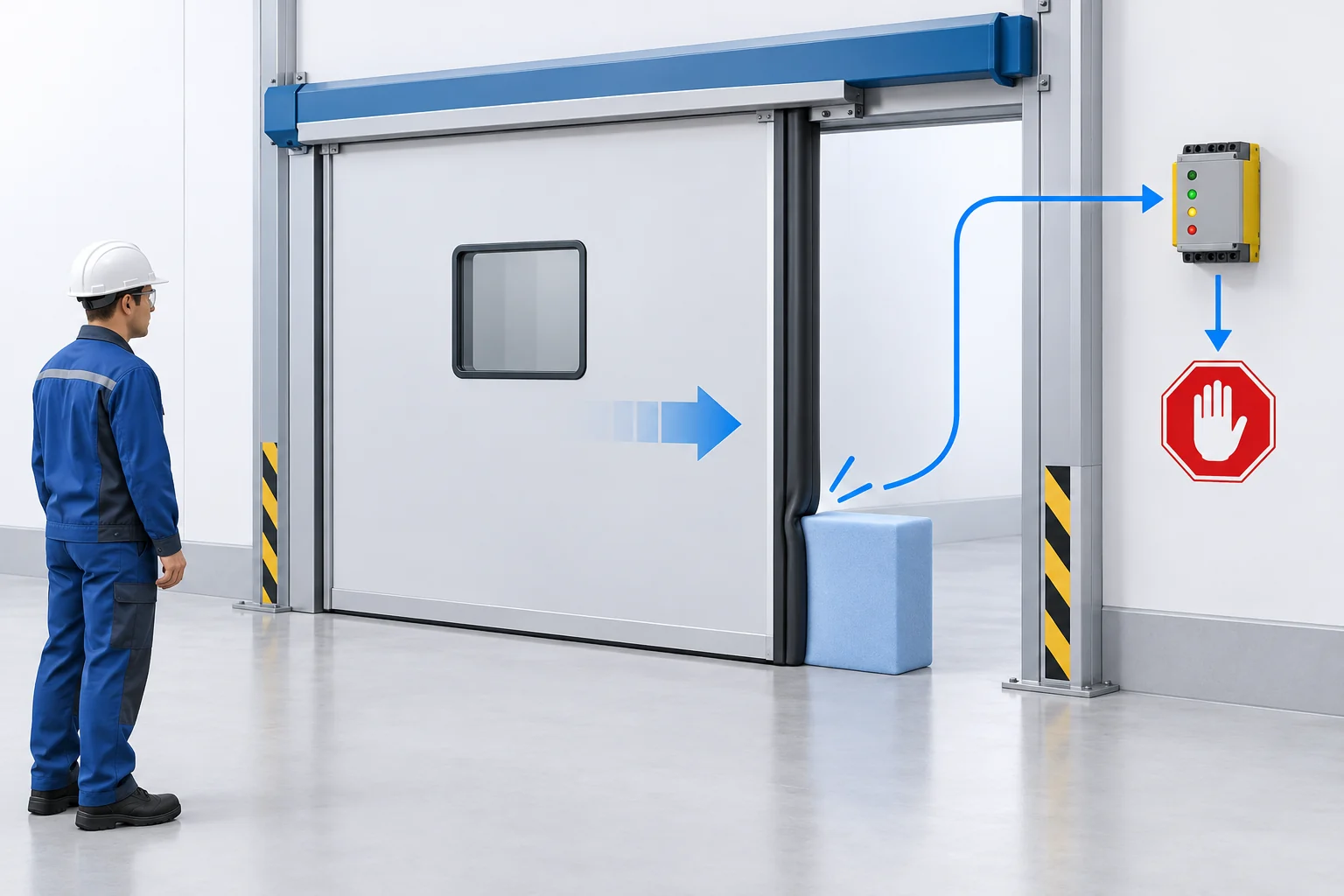

触边受压后形成接触检测信号，由匹配控制器驱动停机执行元件。选型同时核对从接触到触发的行程，以及触发后的剩余压缩空间，不能用13ms代替实际停止过程。
JH-PSE 安装指南
按截面和基座图确认槽口、固定孔及装配高度，避免预压与紧固件顶压感应腔。核对R/K线制、终端电阻和控制器图纸后断电接线，逐段测试有效区域，并测量最大预期速度和负载下的停止行程。
JH-PSE 标配与选配配件
关于 JH-PSE 的常见问题
108、110、215的超行程为0，选型时要注意什么？
13ms是不是碰到后13ms内机器就停？
主系列可以配哪些基座？
1.2kΩ、8.2kΩ与5.6kΩ可以互换吗？
下单前需要确认什么？
了解更多与选型参考
选购 JH-PSE？
工程师为您专属选型
请提供候选主型号、安装空间、所需长度、设备速度和控制器型号，我们将协助匹配 JH-PSE 截面、基座与线缆配置。
