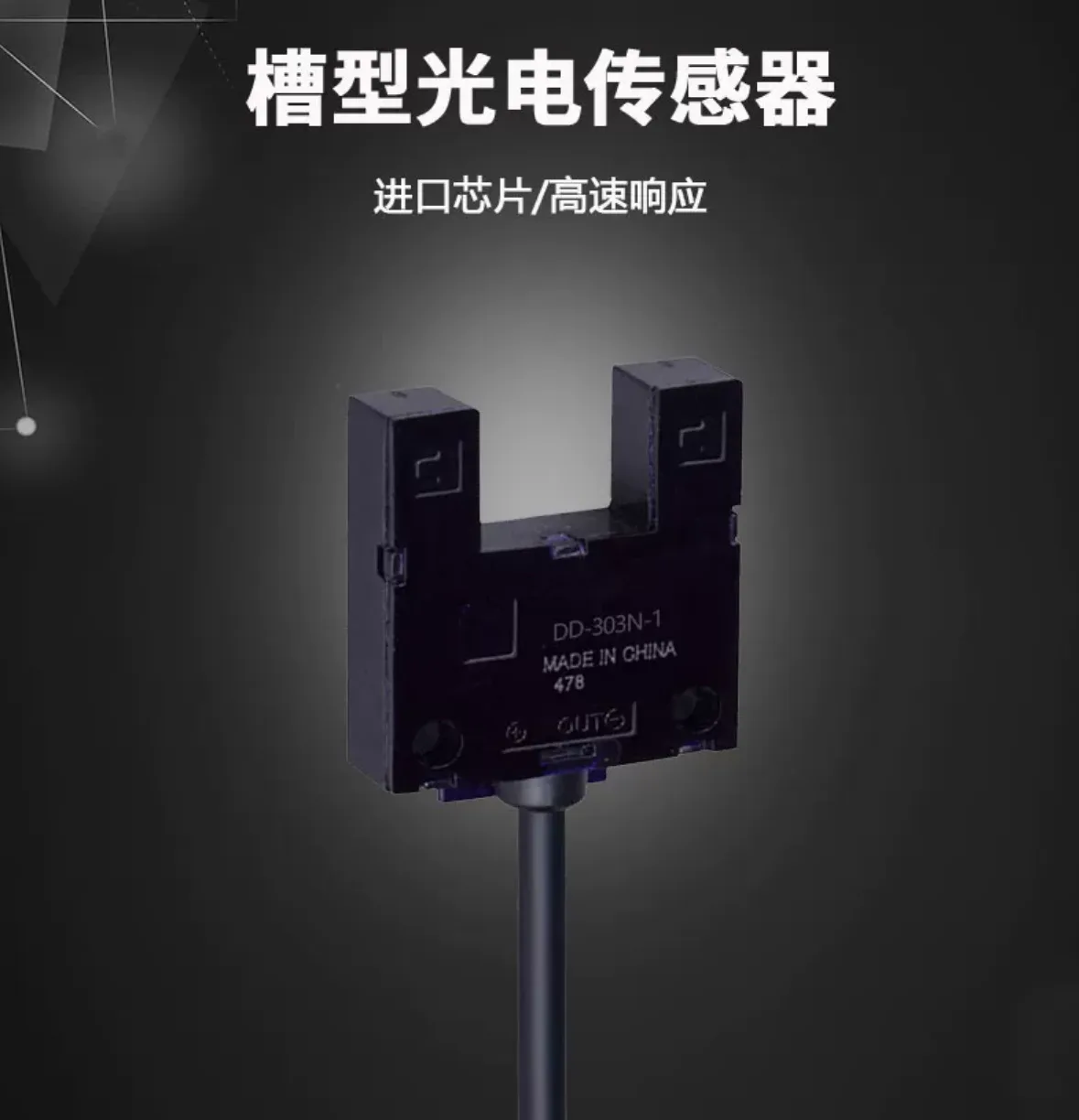

戴迪斯科 DD-303N/DD-403N 宽幅凹槽型光电传感器｜13mm宽槽大容差｜可检0.5mm薄片｜国产替代
13mm宽槽给足容错空间——厚工件、上下摆动的片材、走位不定的物料，照样稳稳穿槽检测
| 检测方式 | 对射型（凹槽型） |
| 凹槽宽度（检测距离） | 13mm |
| 光源 | GaAs红外发光二极管（940nm） |
| 最小检测物 | 2.2×0.5mm（不透明物体，标准） |
| 应差（回差） | 0.05mm max |
| 响应频率 | 100Hz min |
DD-303N / DD-403N 产品详解
常规槽型光电开关的槽口只有5mm，被检物稍微厚一点、走位稍微飘一点就会蹭到槽壁，机构设计不得不做到“毫米级听话”。戴迪斯科 DD-303N/DD-403N 就是为这类场景准备的宽幅凹槽型光电传感器：13mm对射凹槽，比本厂常规5mm槽产品宽出2.6倍——槽宽本身就是容错空间，较厚的工件、边缘上下摆动的片材、位置不完全受控的物料，都能从容穿槽检测。 难得的是，槽做宽了却没有牺牲细物检出能力：最小检测物仍达2.2×0.5mm，0.5mm薄的片材边缘、细小凸片一样能切断光束触发信号；应差（回差）0.05mm max，物体进出检测点时开、关阈值几乎重合，边缘定位不会出现“来回抖动输出”的迟滞带。光源采用GaAs砷化镓红外LED（940nm），不受车间可见光照明变化的直接干扰。电气上DC5-24V±10%宽压，从5V板卡到24V工业回路直接可用，单只仅15mA max，多点布置几乎不增加电源负担。响应频率100Hz min，定位为位置/有无检测类中低速场合。 需要注意的是防护等级为IP50（防尘、无防水），请用于室内干燥环境。输出为NPN，动作模式变体中DD-403N-1为入光时ON（常开）。戴迪斯科是佛山20年工业传感器厂家、国家高新技术企业，厂家直销、可开13%增值税专票，选型疑问可拨打全国热线4000-808-929，工程师协助确认。
为什么选择 DD-303N / DD-403N

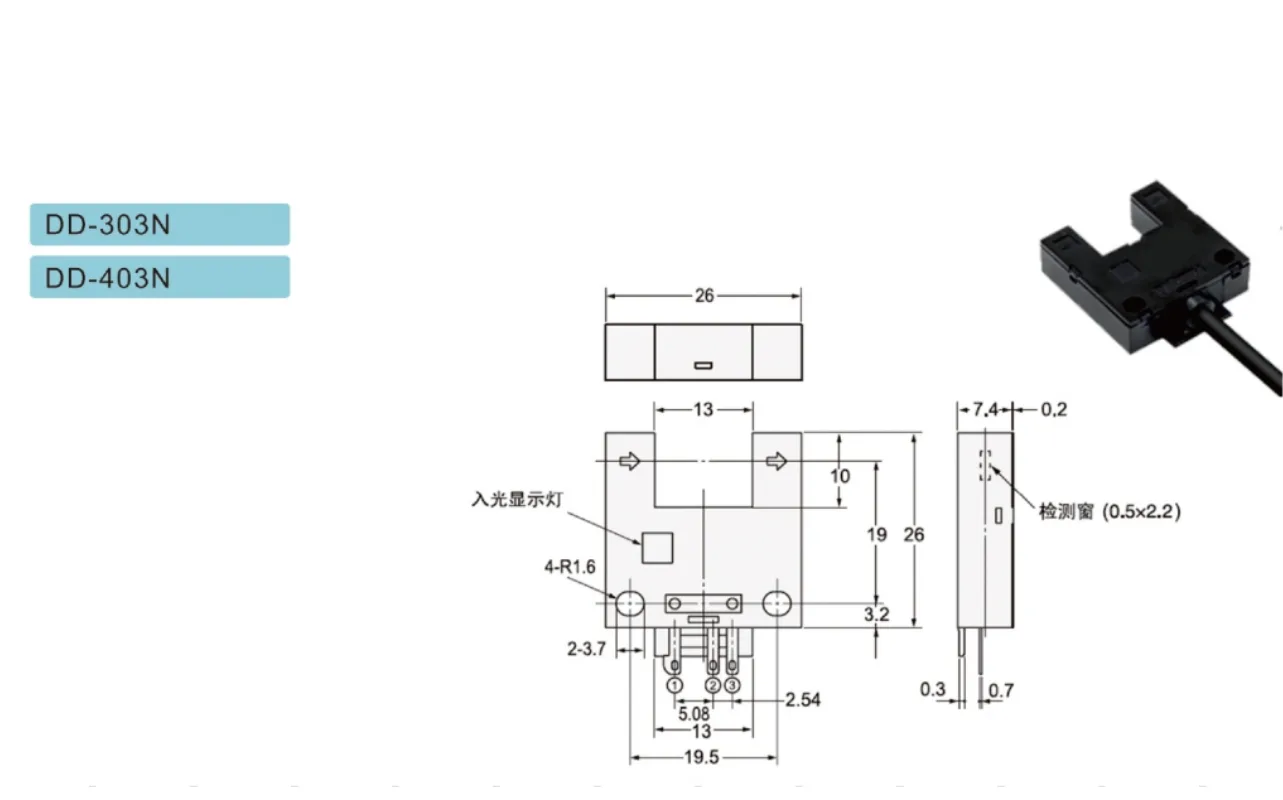

13mm宽幅凹槽
槽宽是常规5mm槽产品的2.6倍，厚工件、摆动片材、走位不定的物料都有充足容错空间，不必为迁就传感器改机构。
2.2×0.5mm细物可检
宽槽不牺牲灵敏度，0.5mm薄的片材边缘、细小凸片也能可靠切断光束触发，宽容差与细检出兼得。
应差0.05mm max
开、关阈值几乎重合，边缘定位与浮子挡片应用不会出现迟滞抖动，开关点干脆利落。
940nm红外抗光干扰
GaAs砷化镓红外LED工作在940nm不可见波段，不受车间可见光照明变化的直接干扰。
DC5-24V宽压低功耗
5V板卡到24V工业回路直接可用，单只消耗电流仅15mA max，多点密集布置不压电源。
动作模式变体可选
NPN输出，DD-403N-1为入光时ON（常开）变体型号，可按检测逻辑订对应型号，其余变体详询厂家。
投受光一体免对光
发射与接收固定在同一U型壳体两臂，出厂已对准光轴，拧上螺丝即用，无需现场对光调试。

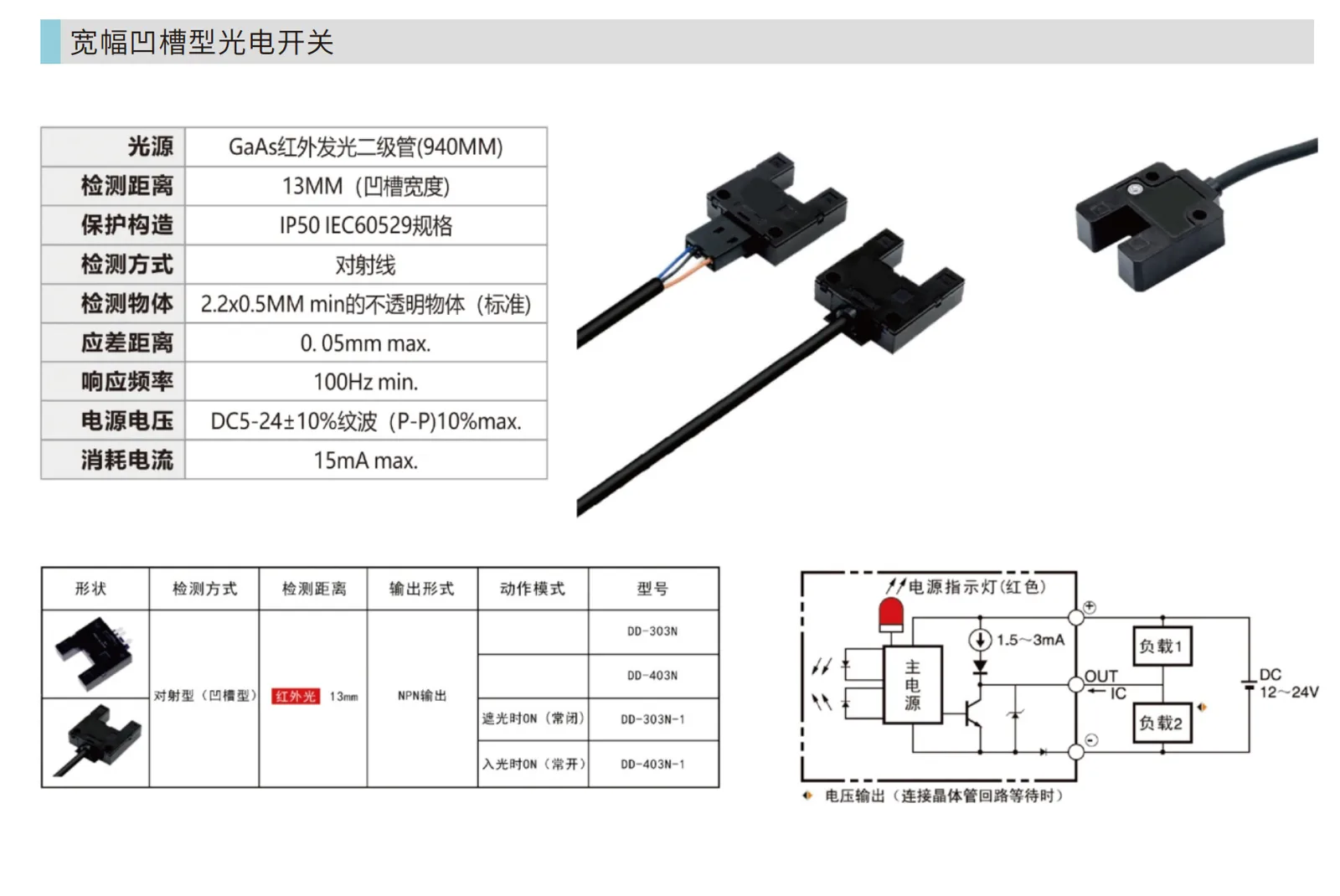

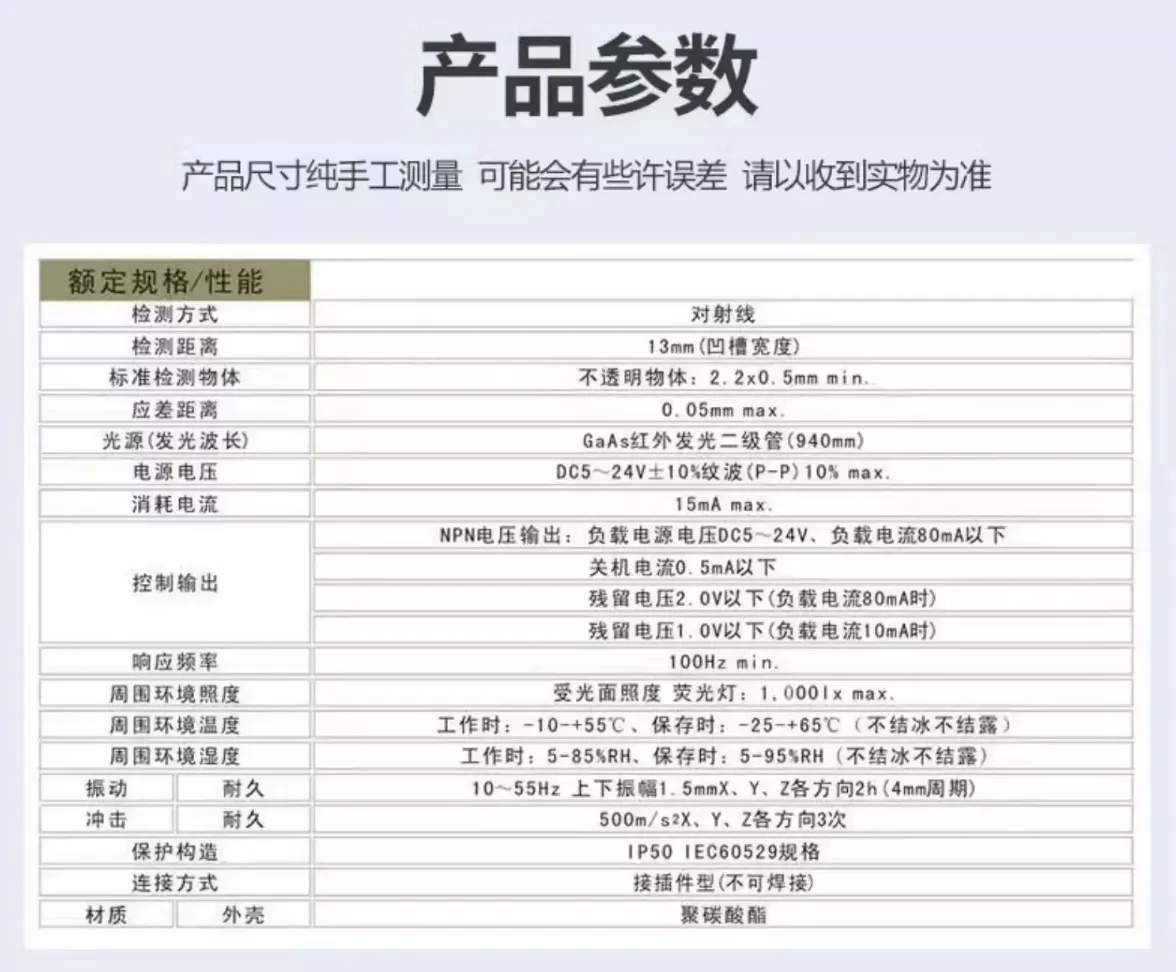

DD-303N / DD-403N 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
光学参数
| 检测方式 | 对射型（凹槽型） |
| 凹槽宽度（检测距离） | 13mm |
| 光源 | GaAs红外发光二极管（940nm） |
检测性能
| 最小检测物 | 2.2×0.5mm（不透明物体，标准） |
| 应差（回差） | 0.05mm max |
| 响应频率 | 100Hz min |
电气参数
| 工作电压 | DC5-24V ±10% |
| 消耗电流 | 15mA max |
| 输出方式 | NPN输出 |
| 动作模式 | DD-403N-1＝入光时ON（常开）；其余型号动作模式请与厂家确认 |
机械与环境
| 防护等级 | IP50（IEC60529规格，防尘；无防水，限室内干燥环境） |
| 型号数量 | 4个（DD-303N / DD-403N / DD-303N-1 / DD-403N-1） |
DD-303N / DD-403N 标准选型对照表
DD-303N/DD-403N系列型号一览（均为NPN输出、13mm凹槽）：
| 型号 | 输出方式 | 动作模式 |
|---|---|---|
| DD-303N | NPN输出 | 基础型号（动作模式详询厂家） |
| DD-403N | NPN输出 | 基础型号（动作模式详询厂家） |
| DD-303N-1 | NPN输出 | 动作模式变体（详询厂家确认） |
| DD-403N-1 | NPN输出 | 入光时ON（常开） |
DD-303N / DD-403N 典型应用行业
片材 / 纸张边缘检测
13mm宽槽允许片材边缘在槽内上下浮动仍被可靠检出，0.05mm应差保证触发点干脆，适合印刷、贴标、包装设备的边缘位置检测。
较厚工件通过检测
常规5mm槽塞不进的较厚工件或带包装物料，13mm槽口可直接通过检测，不必为传感器改机构。
浮子挡片式液位指示
浮子带动挡片在宽槽内活动，13mm槽宽给足挡片行程空间，构成简易可靠的液位到位信号。
卷材跑偏粗检
利用宽槽容差检测卷材是否偏出正常走带范围，作为有无/位置级别的粗检信号提示纠偏。
自动化设备位置检测
凡是5mm标准槽口偏紧的有无、到位检测场合，13mm宽槽都能提供更大的机构容差余量。
DD-303N / DD-403N 技术原理与工作机制
DD-303N / DD-403N 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 DD-303N / DD-403N | 进口同等级款 |
|---|---|---|
| 槽口容差 | 13mm宽幅凹槽，厚件、摆动片材大容差检测，机构设计更宽松 | 进口同类品牌槽型多为5mm标准槽口，宽槽型号选择少、货期长 |
| 细物检出 | 宽槽仍保持2.2×0.5mm最小检测物、0.05mm应差 | 进口同类品牌同级宽槽产品检出规格相当 |
| 采购成本 | 佛山厂家直销，综合采购成本明显低于进口同类，可开13%增值税专票 | 进口同类品牌单价高，汇率与关税推高综合成本 |
| 交期与服务 | 现货为主、交期短，本地化技术支持，全国热线4000-808-929 | 进口同类品牌多为期货，售后沟通周期较长 |
关于 DD-303N / DD-403N 的常见问题
13mm宽槽和常规5mm槽型光电怎么选？
最小能检测多小的物体？
只有NPN输出吗？需要PNP怎么办？
DD-403N-1 和基础型号有什么区别？
响应频率100Hz够用吗？能做高速计数吗？
防水吗？可以用在潮湿环境吗？
工作电压范围多宽？5V板卡能直接用吗？
能替代进口同类宽槽光电开关吗？
起订量多少？交期和开票怎么样？
