戴迪斯科 DD-670 系列插脚槽型光电开关｜接插件拔插秒换｜5种外形20型号｜NPN/PNP可选｜国产替代
插脚接插件式设计——坏了拔旧插新，不动接线、不开控制柜，产线停机时间按秒计
| 检测方式 | 对射凹槽型（接插件式） |
| 光源 | 红外光 |
| 检测凹槽 | 凹槽5mm（宽度7mm） |
| 输出版本 | N=NPN·入光时亮灯 / P=PNP·入光时亮灯 / NA=NPN·遮光时亮灯 / R=PNP·遮光时亮灯 |
| 动作模式切换 | 开放接插件(L)端子＝遮光时ON；(L)与(+)短路＝入光时ON |
| 连接方式 | 插脚接插件式（可拔插快速更换） |
DD-670 系列 产品详解
对24小时连续运转的产线来说，换一只传感器的真实成本不是传感器本身，而是“剪线-剥线-压端子”期间停掉的整条线。戴迪斯科 DD-670 系列插脚槽型光电开关用接插件结构解决这个问题：传感器本体与线束可分离，更换时不动接线、不开控制柜、不用等电工，产线操作工拔下旧件插上新件即恢复生产——停机时间按秒计。 检测部分是经典的红外对射凹槽结构，凹槽5mm（宽度7mm），与本厂其他5mm槽产品尺寸一致，现有挡光片设计可直接沿用。选型矩阵给得很全：标准型DD-670、L型DD-671、T型DD-672、紧密安装型DD-673/DD-674共5种外形，各配N（NPN·入光时亮灯）、P（PNP·入光时亮灯）、NA（NPN·遮光时亮灯）、R（PNP·遮光时亮灯）四种版本，合计20个型号，按图纸后缀直接订货。更实用的是接插件上的(L)端子：开放(L)端子为遮光时ON，(L)与(+)短接为入光时ON——同一只传感器通过一根线的接法即可翻转动作模式，备件仓只备一种料就能覆盖两种逻辑工位。 紧密安装型允许多只传感器窄间距并排布置，适合多料道并行检测的紧凑机构。戴迪斯科为佛山20年传感器厂家、国家高新技术企业，DD-670系列厂家直销、可开13%增值税专票，配套接插件底座与线束订货时一并说明即可，详询全国热线4000-808-929。
为什么选择 DD-670 系列
插脚接插件秒换
本体与线束可分离，更换不动接线、不开控制柜，操作工拔旧插新即恢复生产，维护工时大幅缩减。
(L)端子现场改逻辑
开放(L)端子＝遮光时ON，(L)与(+)短接＝入光时ON，一只料覆盖两种动作模式，备件SKU减半。
5种外形20个型号
标准型/L型/T型/紧密安装型×2，各配N/P/NA/R四种输出版本，检测方向、出线方向不同的工位都有贴合型号。
紧密安装型可并排
DD-673/DD-674专为窄间距并排布置设计，多工位、多料道并行检测的紧凑机构不打架。
NPN/PNP全覆盖
N/NA为NPN、P/R为PNP，日系漏型与欧系源型PLC项目都能在同一系列内选型。
红外光源抗干扰
红外不可见光对环境可见光扰动不敏感，车间照明变化不影响检测稳定性。
5mm槽口通用尺寸
凹槽5mm（宽度7mm）与本厂其他5mm槽产品一致，客户现有挡光片设计可直接沿用。

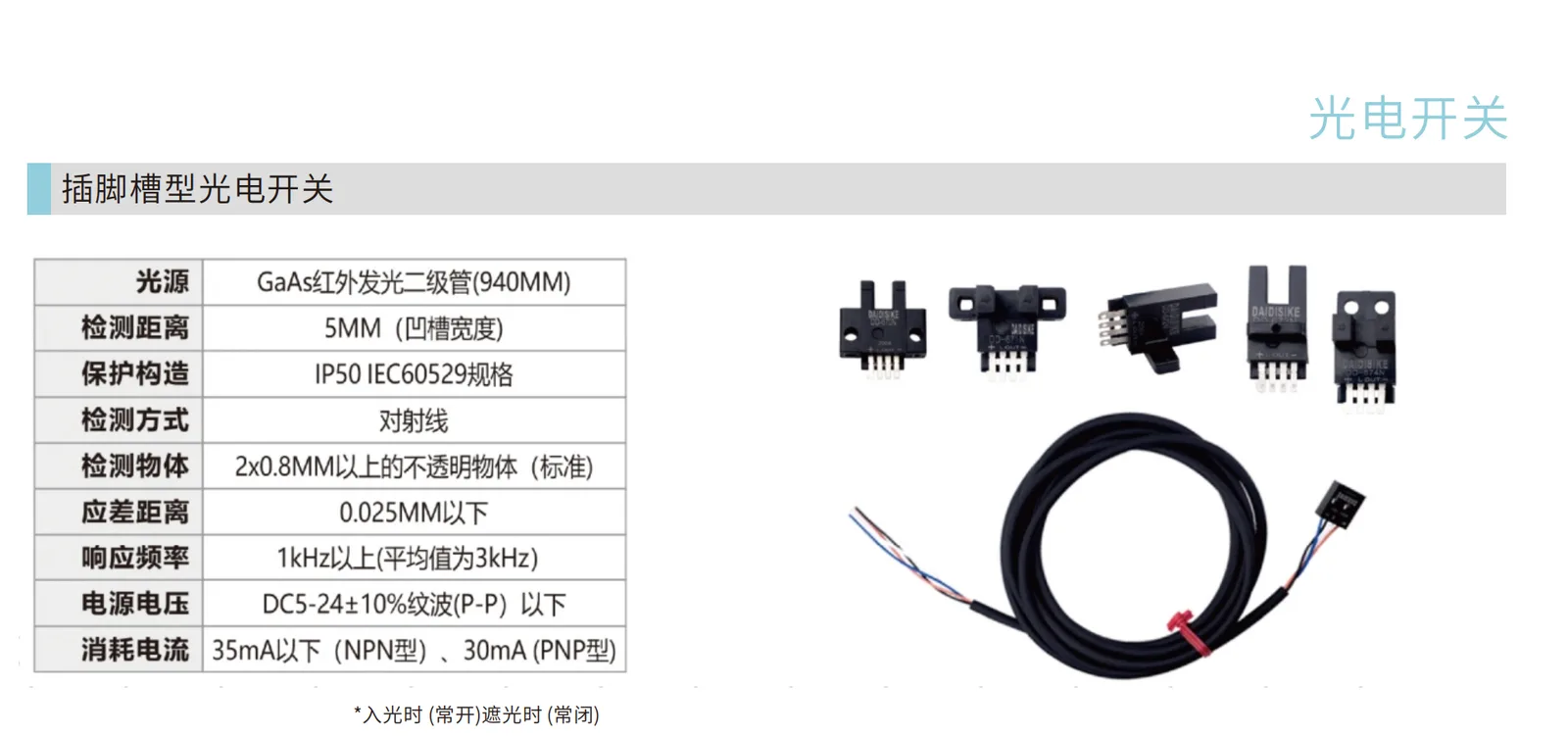

DD-670 系列 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
光学参数
| 检测方式 | 对射凹槽型（接插件式） |
| 光源 | 红外光 |
| 检测凹槽 | 凹槽5mm（宽度7mm） |
电气参数
| 输出版本 | N=NPN·入光时亮灯 / P=PNP·入光时亮灯 / NA=NPN·遮光时亮灯 / R=PNP·遮光时亮灯 |

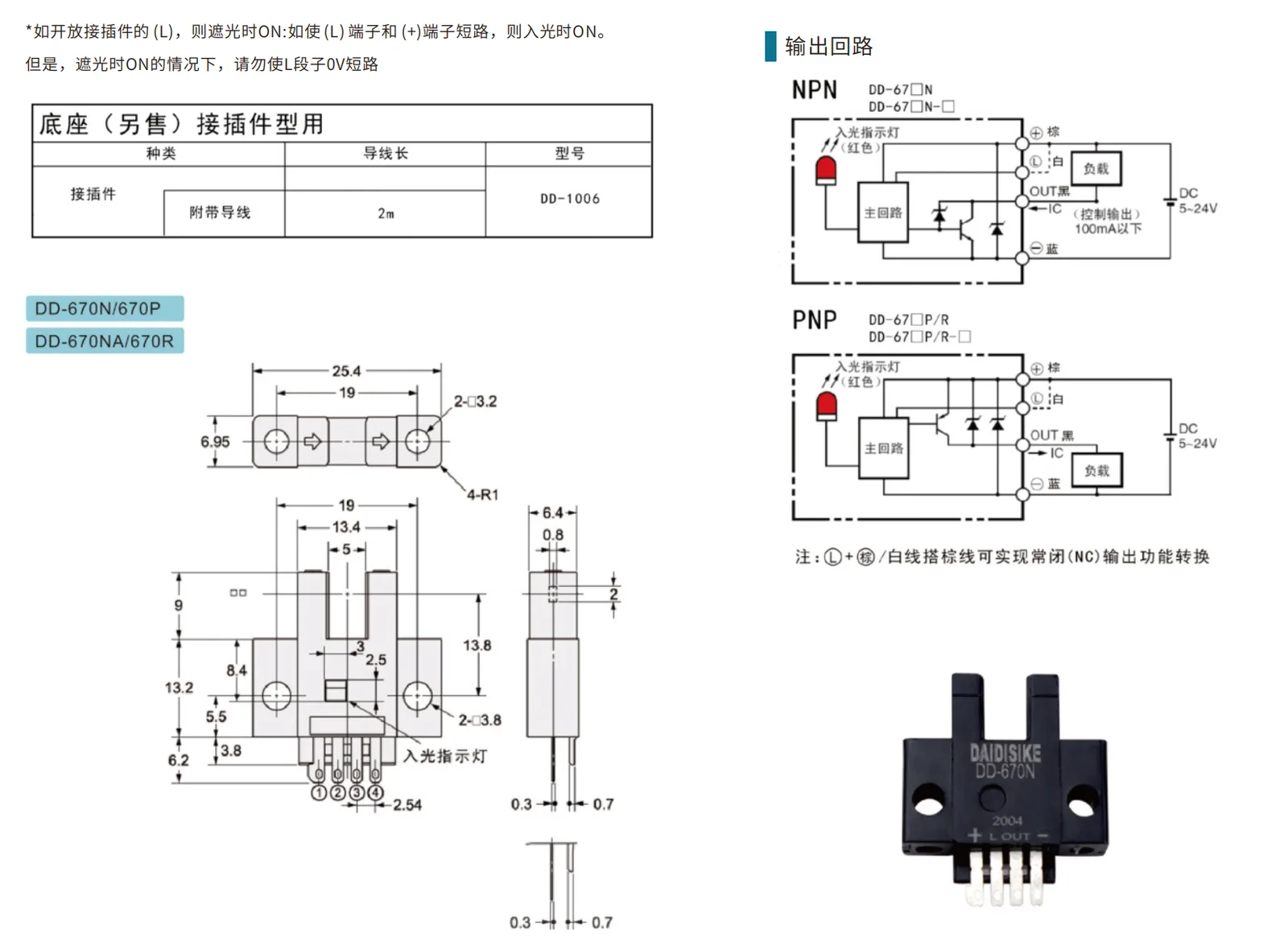

| 动作模式切换 | 开放接插件(L)端子＝遮光时ON；(L)与(+)短路＝入光时ON |
机械与结构
| 连接方式 | 插脚接插件式（可拔插快速更换） |

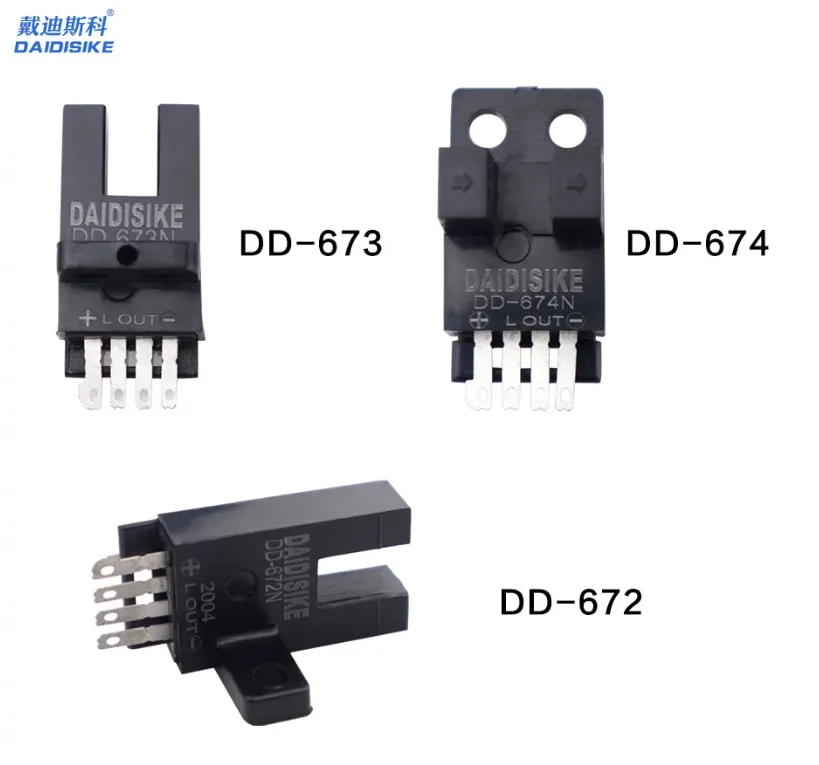

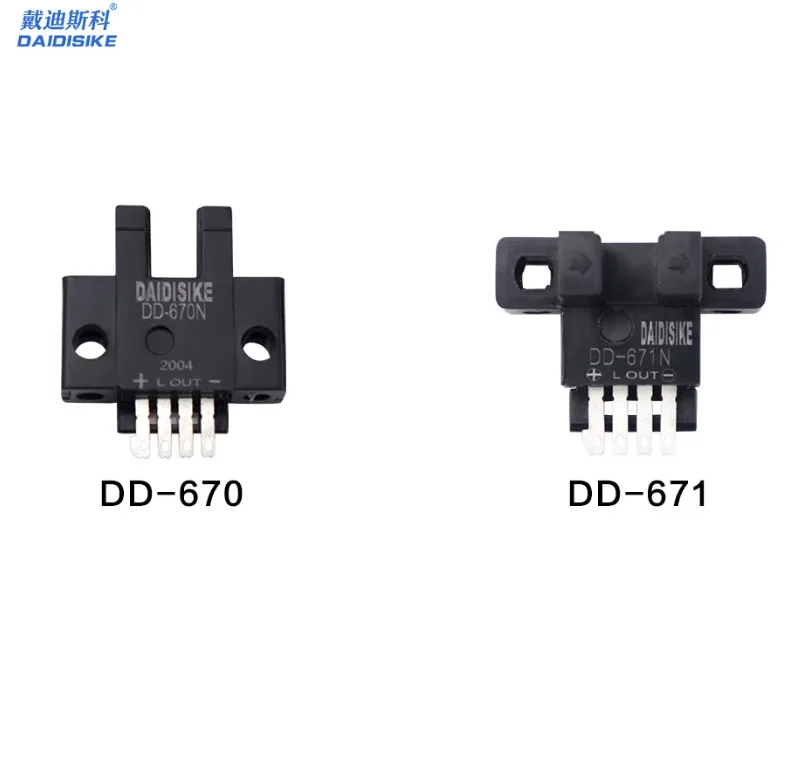

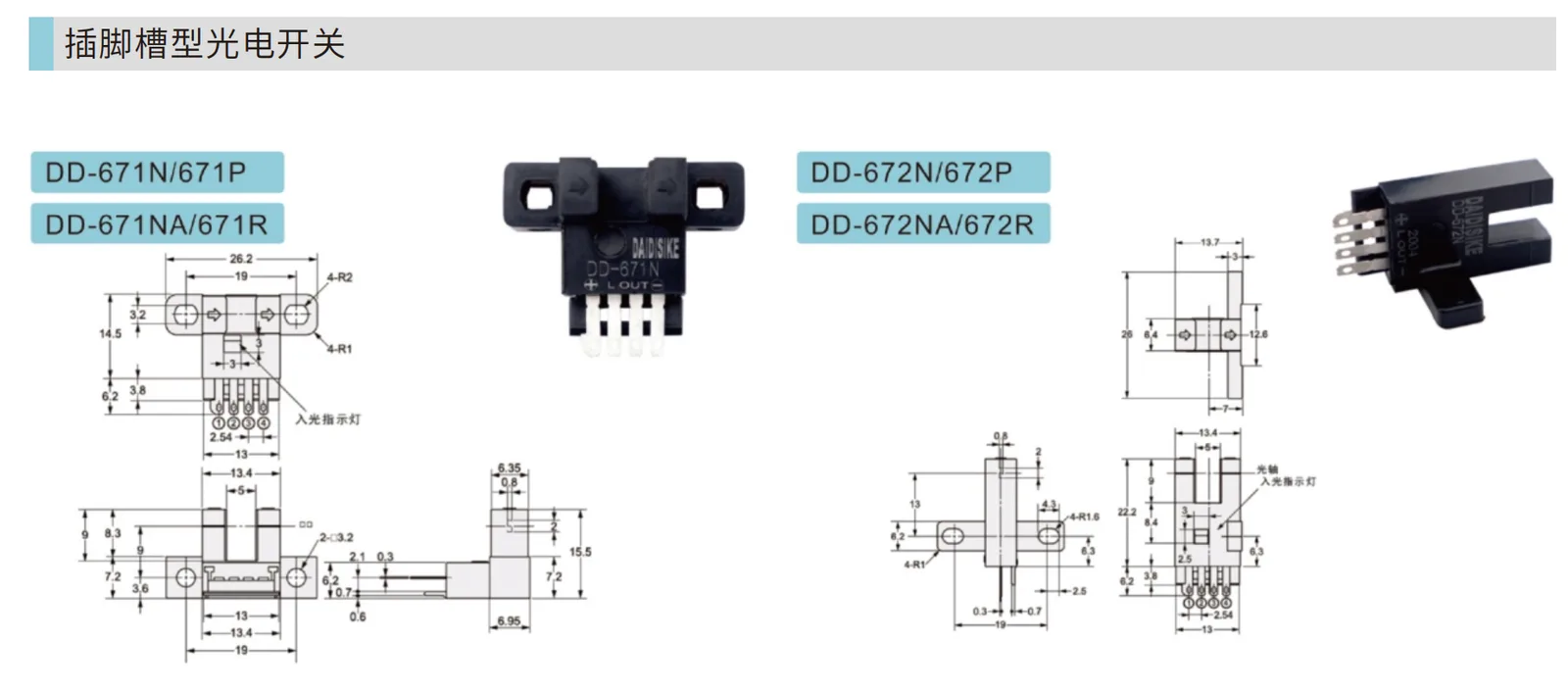

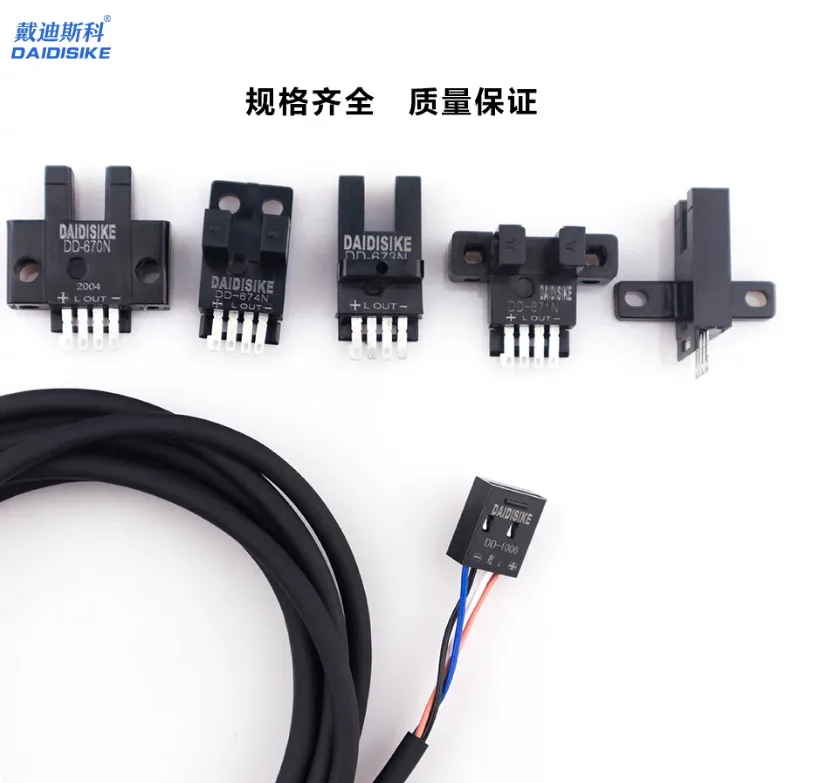

| 外形种类 | 标准型DD-670 / L型DD-671 / T型DD-672 / 紧密安装型DD-673、DD-674 |
| 型号数量 | 5种外形 × 4种输出 ＝ 20个型号 |

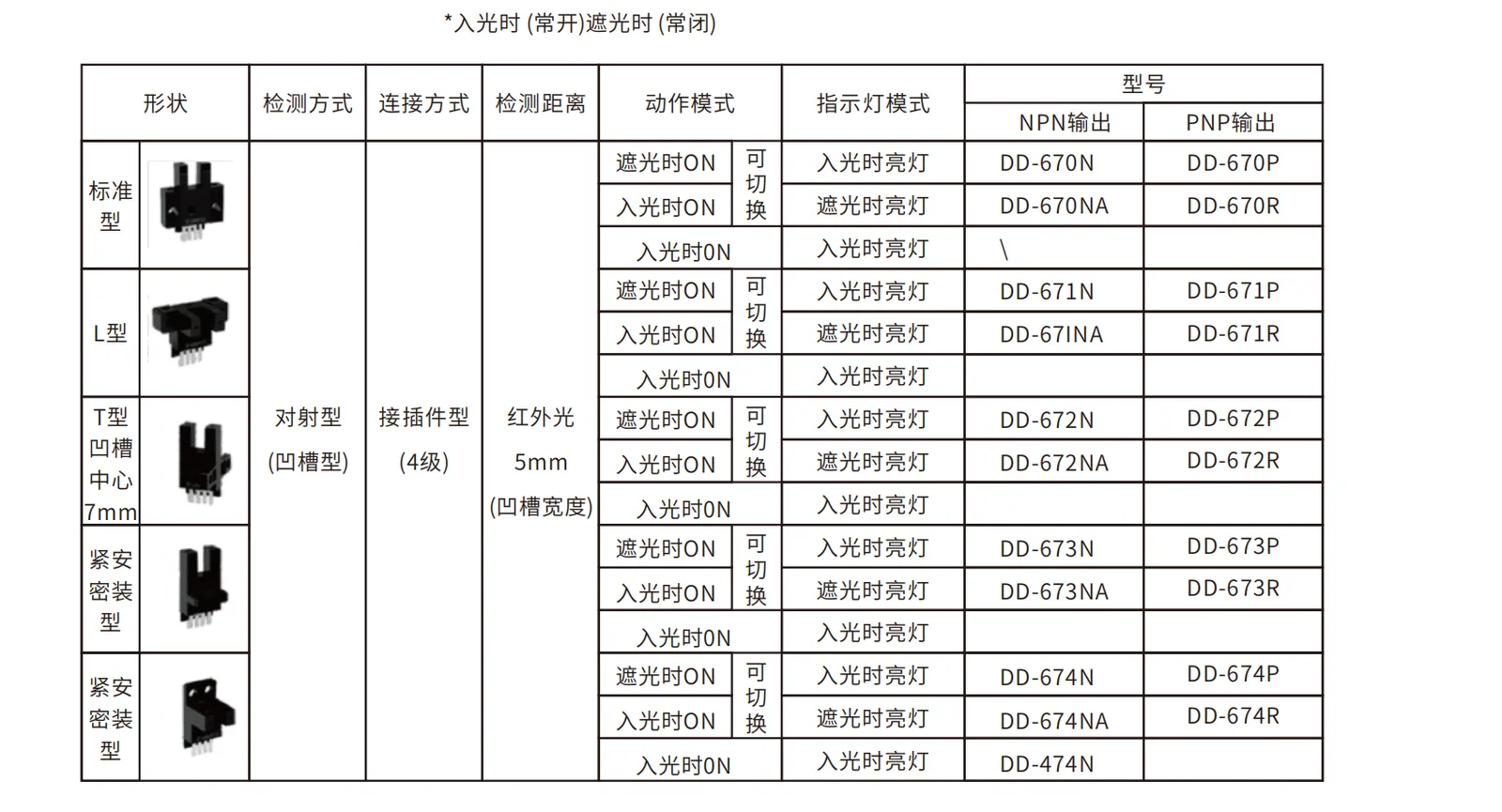

DD-670 系列 标准选型对照表
DD-670系列选型表（5种外形×4种输出＝20个型号，均为红外对射、凹槽5mm宽度7mm、插脚接插件式）：
| 外形 | NPN·入光时亮灯 | PNP·入光时亮灯 | NPN·遮光时亮灯 | PNP·遮光时亮灯 |
|---|---|---|---|---|
| 标准型 | DD-670N | DD-670P | DD-670NA | DD-670R |
| L型 | DD-671N | DD-671P | DD-671NA | DD-671R |
| T型 | DD-672N | DD-672P | DD-672NA | DD-672R |
| 紧密安装型 | DD-673N | DD-673P | DD-673NA | DD-673R |
| 紧密安装型 | DD-674N | DD-674P | DD-674NA | DD-674R |
DD-670 系列 典型应用行业
家电及标准设备产线
大批量专机的位置/原点检测，插脚式便于产线快换维护，24小时运转设备的停机损失降到最低。
凸轮 / 转盘分度检测
自动化专机凸轮、分度转盘的挡片过槽检测，红外对射触发稳定，为每个分度步提供可靠定位信号。
送料机构料位信号
振动盘、料仓的料满/料空挡片信号检测，挡片切断5mm槽内光束即输出开关量。
OEM设备线束预制装配
设备厂可预制线束、总装时连接器对插，装配节拍快，出货前逻辑还能通过(L)端子按需调整。
多点并排紧凑检测
紧密安装型DD-673/DD-674支持多只窄间距并排，多料道并行检测的紧凑机构专用。
DD-670 系列 技术原理与工作机制
DD-670 系列 安装指南
DD-670 系列 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 DD-670 系列 | 进口同等级款 |
|---|---|---|
| 更换效率 | 插脚接插件式，拔旧插新秒级恢复，不动接线不开柜 | 进口同类品牌连接器款功能相近，但单价高、备件货期长 |
| 选型丰富度 | 5种外形×N/P/NA/R四输出共20型号，另有(L)端子现场改逻辑 | 进口同类品牌外形矩阵相当，改逻辑多需换型号订货 |
| 采购成本 | 佛山厂家直销，综合采购成本明显低于进口同类，可开13%增值税专票 | 进口同类品牌单价高，批量使用成本差距被放大 |
| 交期与服务 | 现货为主、交期短，本地化工程师支持，全国热线4000-808-929 | 进口同类品牌多为期货，售后响应周期较长 |
关于 DD-670 系列 的常见问题
插脚式和引线式槽型光电开关怎么选？
型号后缀 N / P / NA / R 分别什么意思？
不换型号能改入光ON / 遮光ON吗？
槽口尺寸多大？厚一点的挡片能过吗？

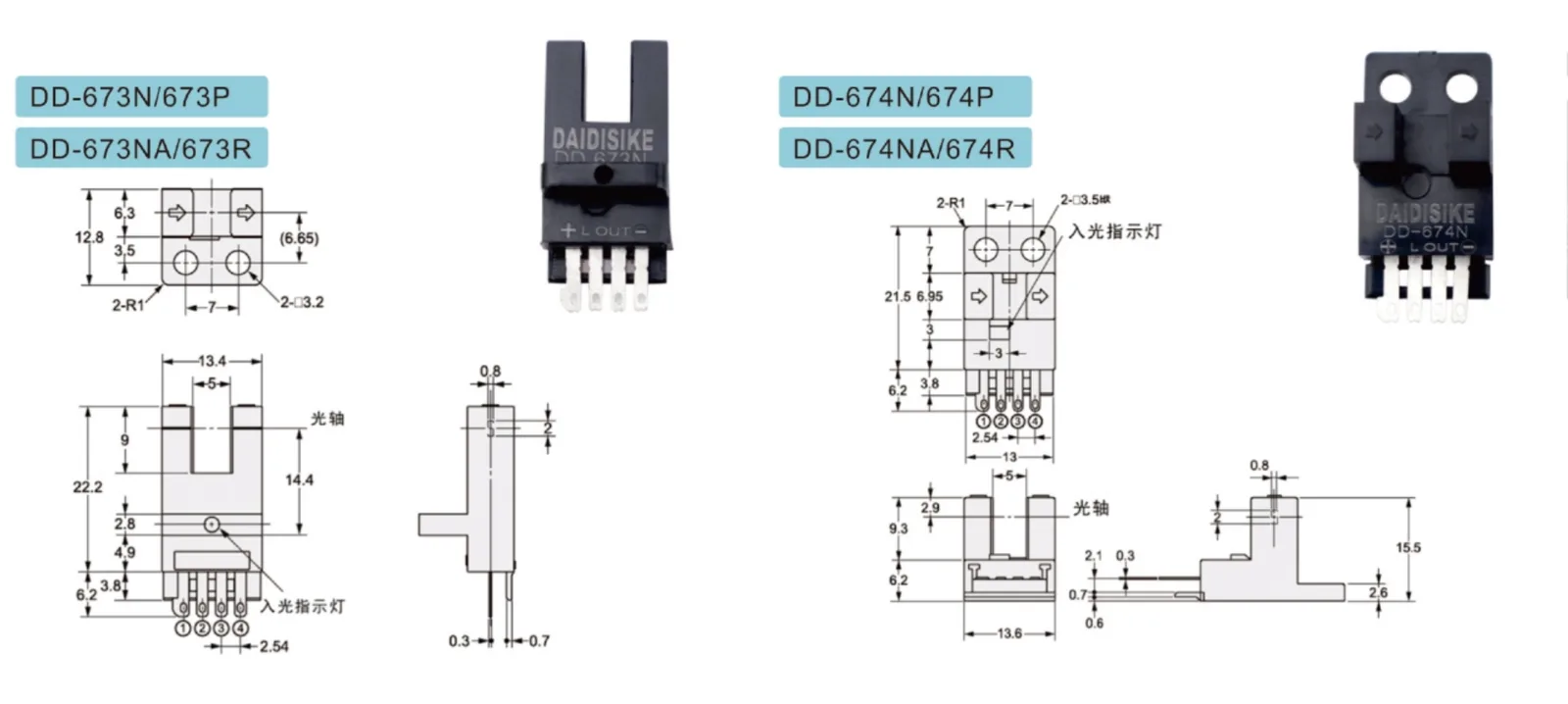

紧密安装型DD-673 / DD-674有什么用？

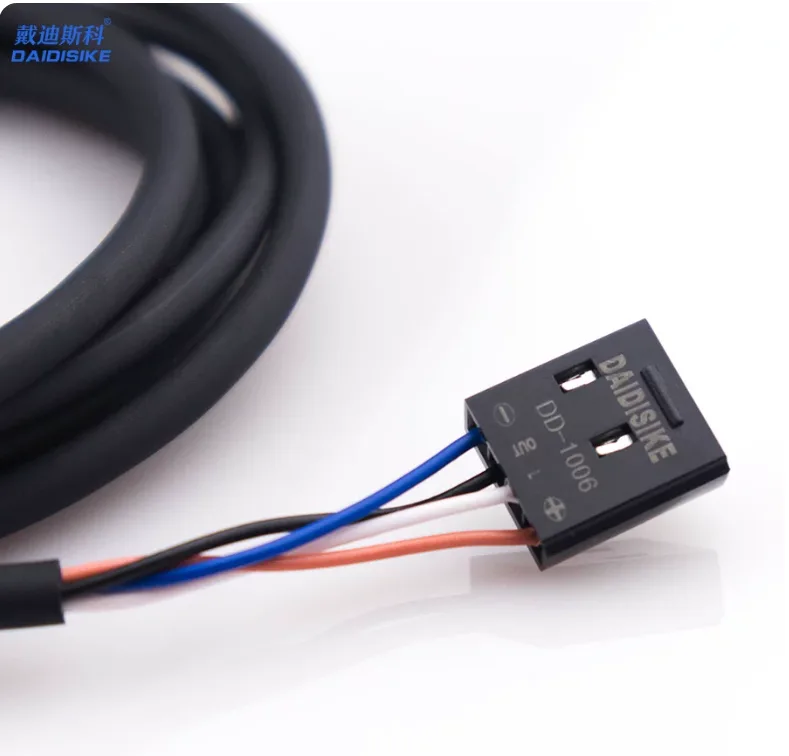

配套的接插件底座和线束怎么配？
工作电压、响应频率这些参数是多少？
能替代进口同类插脚槽型光电吗？
和站内FS-KNS插脚式槽型光电怎么选？
起订量多少？交期和开票怎么样？
