戴迪斯科 JM18/JM30 三线航空插头电感式接近开关｜M12航插快拆｜最大40mm检测｜国产替代
M18/M30 大螺纹机身 + M12 航插尾部——最远 40mm 检测距离，也能一分钟快拆换件
| 检测方式 | 电感式（检测金属目标） |
| 螺纹规格 | M18 / M30 |
| 检测距离（JM18 齐平） | 5mm / 8mm / 12mm |
| 检测距离（JM18 非齐平） | 8mm / 16mm / 20mm |
| 检测距离（JM30 齐平） | 10mm / 15mm / 22mm |
| 检测距离（JM30 非齐平） | 15mm / 25mm / 40mm |
JM18/JM30 系列 产品详解
戴迪斯科 JM18/JM30 系列把航空插头快拆结构做到了大螺纹接近开关上：JM18 为 M18 螺纹机身、体长 79mm 或 50mm，JM30 为 M30 螺纹机身、体长 78mm 或 50mm，尾部统一是 M12 四针航空插头，配标准 M12 线缆对插锁紧即通。大螺纹接近开关往往装在输送线、堆垛机、重型设备这些检测间隙大、又最经不起停机的位置——JM 系列坏了拧下插头换新件一分钟恢复，比剪线重新压端子的引线款省下的每一次都是真金白银的产能。 检测距离与同厂 M18/M30 引线系列对齐：JM18 齐平 5/8/12mm、非齐平 8/16/20mm；JM30 齐平 10/15/22mm、非齐平最远 40mm。全系 NPN/PNP、常开/常闭四种输出组合，DC10-30V 三线制，内置短路保护、过载保护点 180mA，LED 动作指示灯标配，防护等级 IP67。响应时间最快 0.2ms、开关频率最高 1kHz（大距离档相应放缓至 100Hz），高速计数用短距离档、大间隙检测用长距离档，一个系列内自洽。 它是 JD/JM 航插家族的大螺纹担当：JD6.5 管狭缝、JM8 管 1~6mm、JM12 管 2~10mm、JM18/JM30 管 5~40mm，四个系列尾部插头高度统一（JM 家族均为 M12 四针），整线可以只备一两种线缆。对标进口同类品牌航插大螺纹传感器，规格对齐、采购成本和交期优势明显，佛山工厂直销、可开 13% 增值税专票、支持寄样。注：本品为通用检测开关，非经认证的安全部件，不用于人身安全防护。
为什么选择 JM18/JM30 系列
M12 航插快拆换件
尾部 M12 四针航插对插锁紧即通电，大螺纹传感器也能一分钟换件，重型工位停机损失最小化。
最远 40mm 检测距离
JM18 非齐平最远 20mm、JM30 非齐平最远 40mm，大间隙、抖动大的检测点留足余量。
每档螺纹五档距离位
JM18 档位 5/8/12/16/20mm、JM30 档位 10/15/22/25/40mm，同系列内按间隙精准选档。
两种体长可选
JM18 有 79/50mm、JM30 有 78/50mm 两种体长，标准位用长款、浅支架用 50mm 短款。
NPN/PNP、NO/NC 全配置
四种输出组合全系可选，漏型/源型 PLC 输入卡直接匹配，无需中间转换。
最快 0.2ms 响应
短距离档响应 0.2ms、开关频率最高 1kHz，高速计数可用；大距离档 100Hz 也够常规到位检测。
短路 + 过载保护
内置短路保护、过载保护点 180mA，装机接线失误先保住传感器。
IP67 防护 + LED 指示
IP67 防护应对粉尘与溅水，LED 动作指示灯让现场巡检一眼看清开关状态。
JM18/JM30 系列 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
检测参数
| 检测方式 | 电感式（检测金属目标） |
| 螺纹规格 | M18 / M30 |
| 检测距离（JM18 齐平） | 5mm / 8mm / 12mm |
| 检测距离（JM18 非齐平） | 8mm / 16mm / 20mm |
| 检测距离（JM30 齐平） | 10mm / 15mm / 22mm |
| 检测距离（JM30 非齐平） | 15mm / 25mm / 40mm |
| 响应时间 | 最快 0.2ms（短距离档） |
| 开关频率 | 最高 1kHz（短距离档）~ 100Hz（最大距离档） |
电气参数
| 工作电压 | DC 10-30V |
| 接线方式 | 三线制（直流），M12 四针航空插头对插 |
| 输出方式 | NPN / PNP，常开（NO）/ 常闭（NC） |
| 过载保护点 | 180mA，内置短路保护 |
| 状态指示 | 内置 LED 动作指示灯 |
机械与环境
| 航插接口 | M12 四针圆形航空插头 |

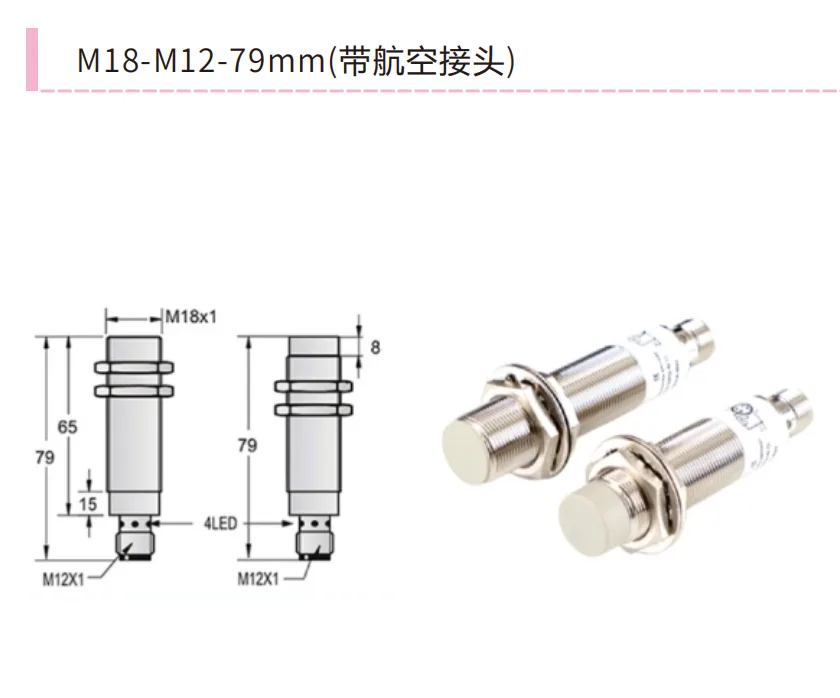

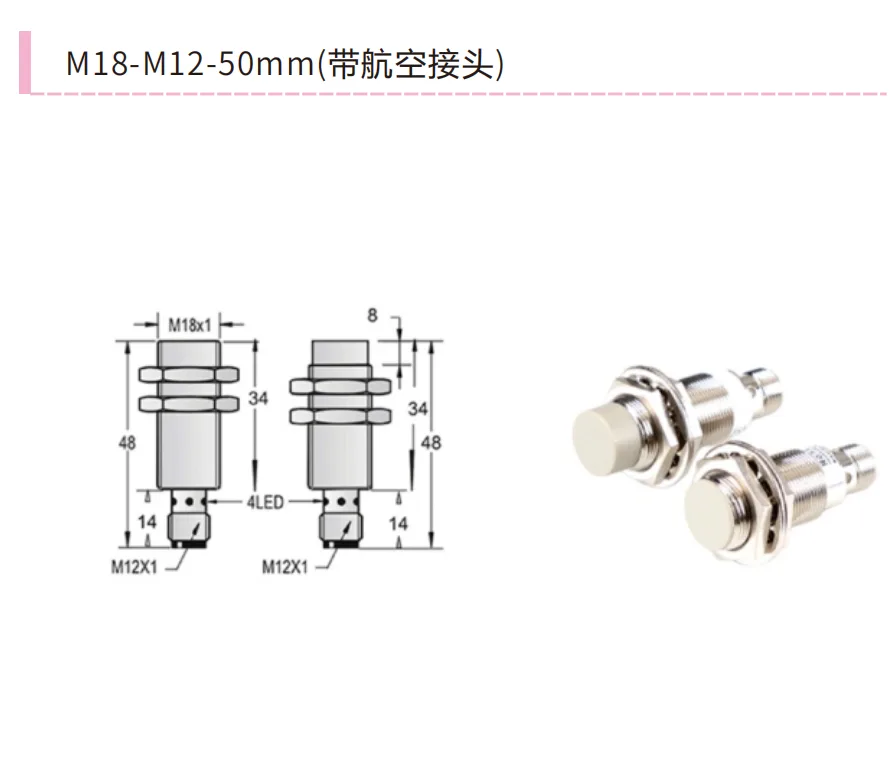

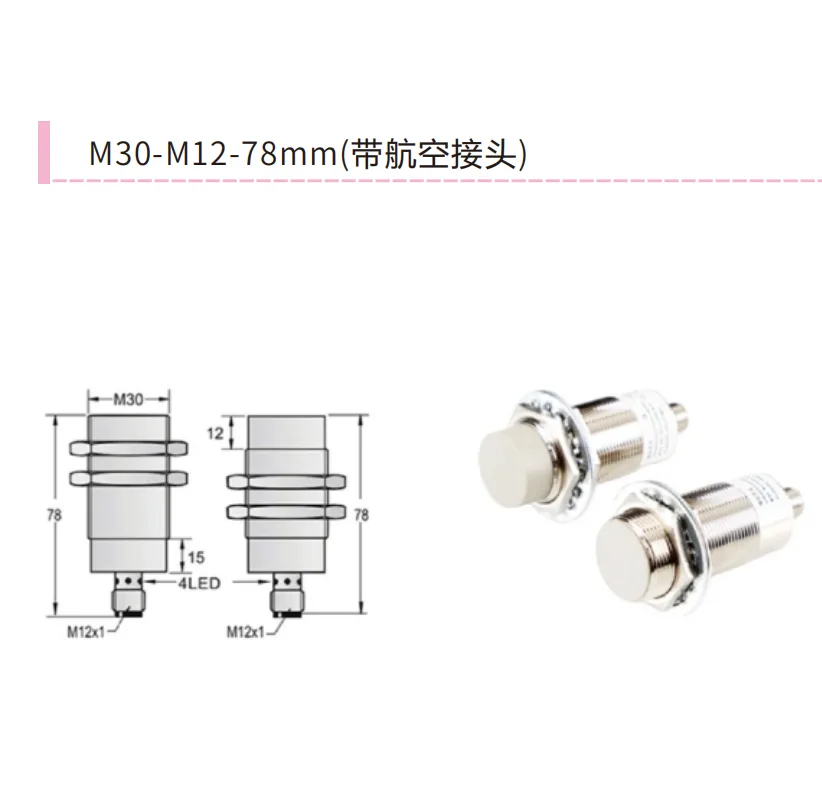

| 体长选项 | JM18：79mm / 50mm；JM30：78mm / 50mm |
| 安装型式 | 齐平；T 后缀 = 非齐平 |
| 防护等级 | IP67 |

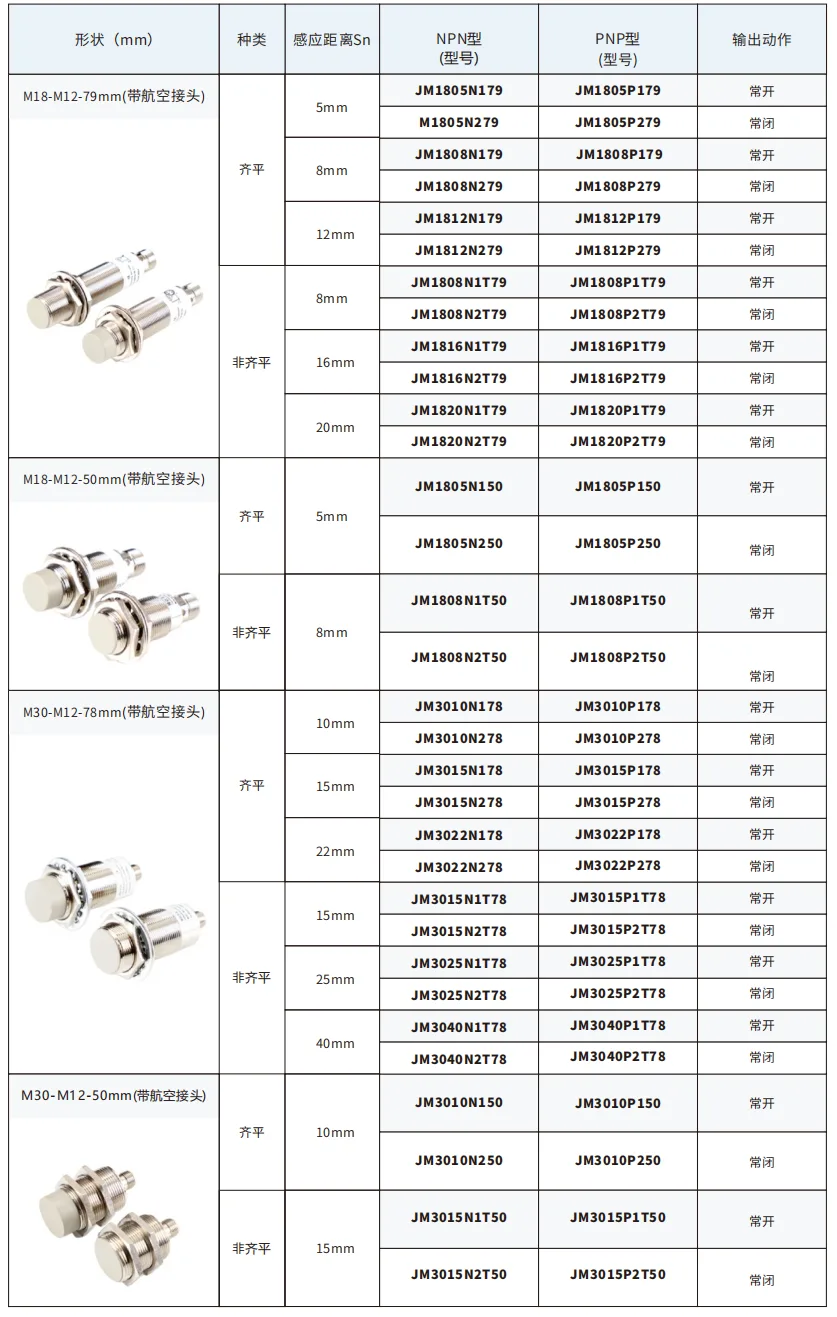

JM18/JM30 系列 标准选型对照表
命名规则：JM18/JM30 + 距离档位 + N(NPN)/P(PNP) + 1(常开)/2(常闭) + [T=非齐平] + 体长（JM18：79/50；JM30：78/50）。例：JM3040N1T78 = JM30、40mm 档、NPN、常开、非齐平、78mm 体长。含 T 与体长后缀的完整型号以工厂选型表为准。
| 子系列 | 安装方式 | 检测距离 | 可选体长 | 型号示例 |
|---|---|---|---|---|
| JM18 | 齐平 | 5 / 8 / 12mm | 79mm / 50mm | JM1805N179、JM1812P150 |
| JM18 | 非齐平(T) | 8 / 16 / 20mm | 79mm / 50mm | JM1808N1T79、JM1820P1T50 |
| JM30 | 齐平 | 10 / 15 / 22mm | 78mm / 50mm | JM3010N178、JM3022P150 |
| JM30 | 非齐平(T) | 15 / 25 / 40mm | 78mm / 50mm | JM3015N1T78、JM3040N1T78 |
JM18/JM30 系列 典型应用行业
输送线大间隙到位检测
JM30 非齐平 40mm 档应对托盘晃动、间隙不稳的检测点，余量足不丢信号，快拆结构维保省时。
立体库堆垛机与穿梭车
货叉、载货台位置检测点高空作业换件困难，航插快拆让登高维修从半小时压到几分钟。
重型机械位置反馈
M30 大机身抗振耐用，检测大型金属结构件到位，M12 航插在振动环境锁紧不松脱。
整机厂标准化装配
与 JM8/JM12 统一 M12 插接标准，整线传感器线缆收敛到一种，布线装配和备件管理都简化。
金属件计数与节拍监控
短距离档 0.2ms 响应、1kHz 开关频率，输送金属件逐个计数；大距离档管到位，一个系列全包。
JM18/JM30 系列 技术原理与工作机制
JM18/JM30 系列 安装指南
JM18/JM30 系列 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 JM18/JM30 系列 | 进口同等级款 |
|---|---|---|
| 检测距离 | JM30 非齐平最远 40mm，五档距离位按间隙精选 | 进口同类品牌同规格距离相当，大距离款单价高出数倍 |
| 维护效率 | M12 航插快拆，高位/重型工位换件几分钟完成 | 进口品牌航插款备件贵、紧急补货周期长 |
| 家族协同 | 与 JM8/JM12 统一 M12 插接标准，整线线缆备件收敛 | 跨系列插头规格不一，整线统一选型成本高 |
| 采购与交期 | 佛山厂价直销、常规现货、可开 13% 增票 | 渠道加价明显，货期以周计 |
关于 JM18/JM30 系列 的常见问题
JM18/JM30 能替代进口同类品牌的大螺纹航插接近开关吗？
什么场景值得选航插款而不是引线款 M18/M30？
JM18 和 JM30 怎么选？
和 JM12、JD 系列是什么关系？怎么搭配整线？

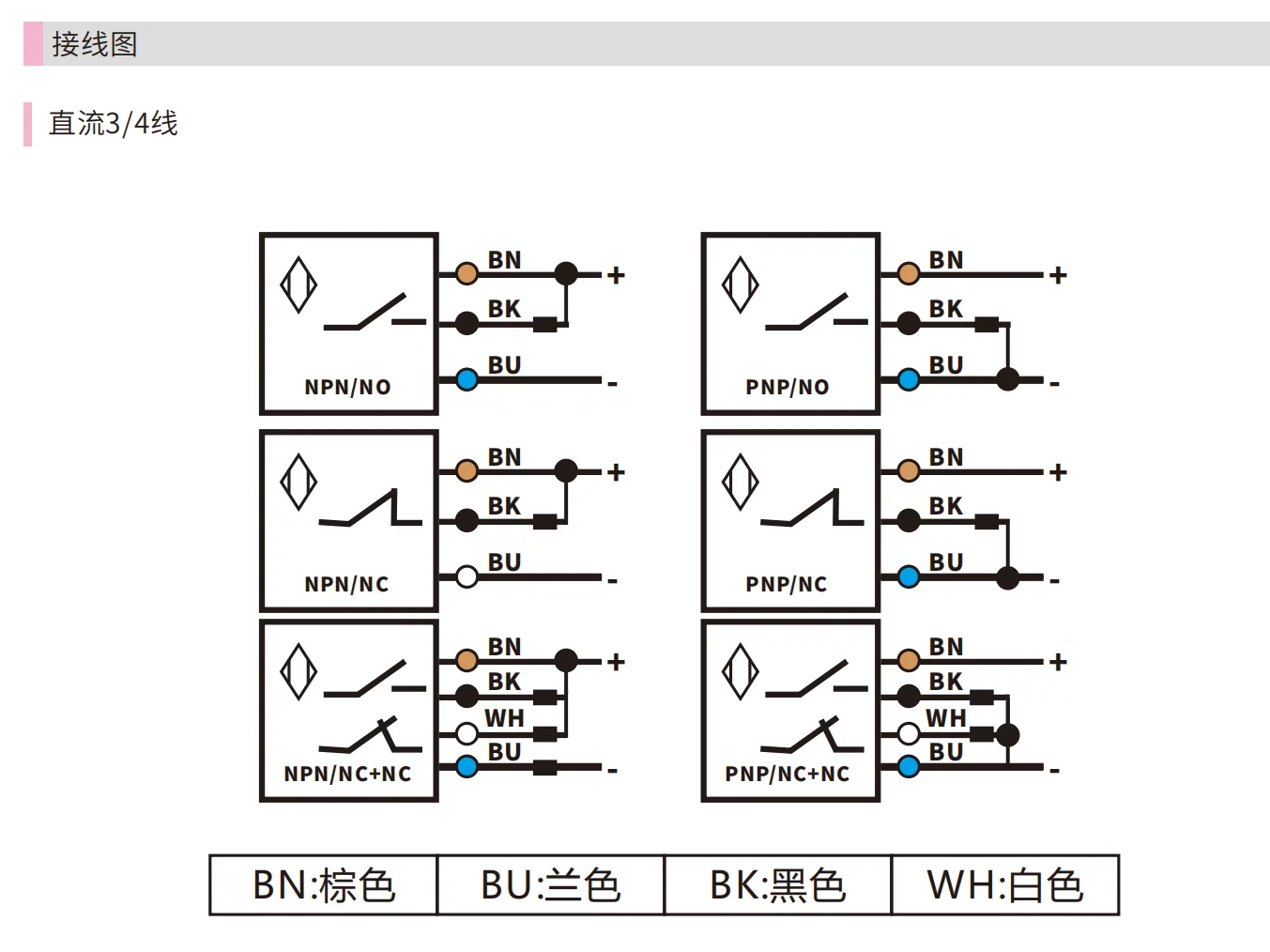

M12 航插线缆怎么配？接线定义是什么？
齐平和非齐平的距离档位怎么对应？
40mm 档的开关频率是不是变慢了？高速计数怎么办？
负载能力和环境参数有哪些注意点？
起订量、交期和发票政策？
同系列其他产品

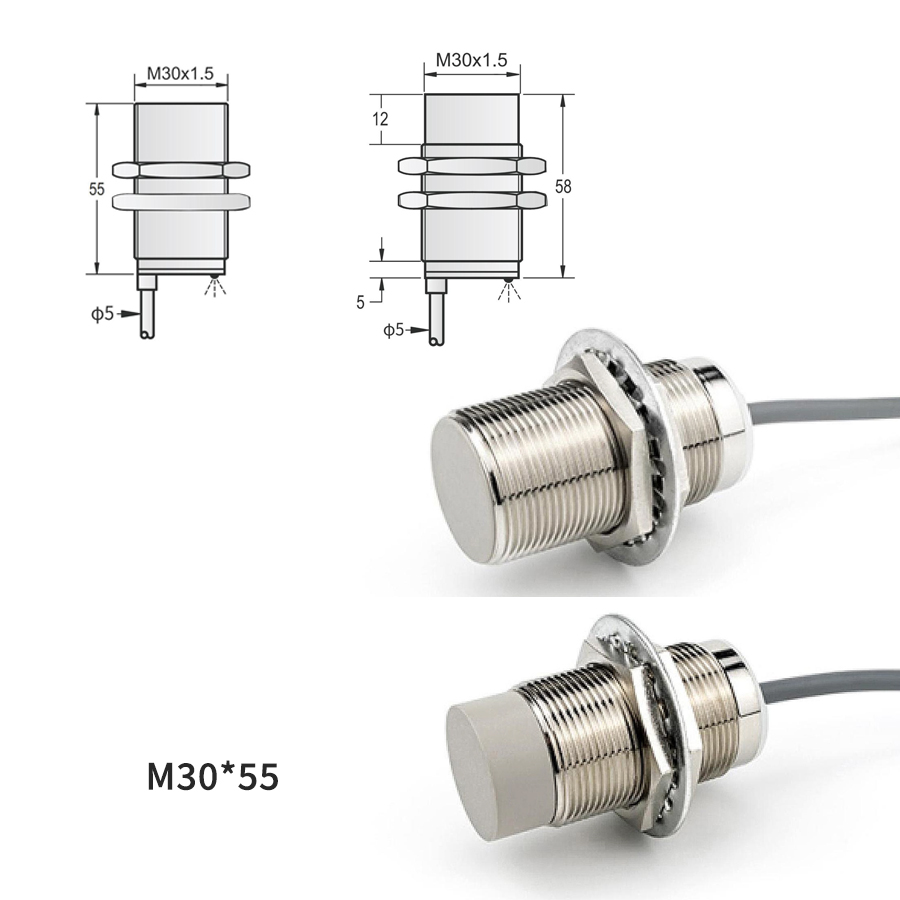

戴迪斯科 M18/M30 电感式接近开关｜35mm短款/55mm标准款｜最大检测40mm｜IP67｜国产替代
