戴迪斯科 JD6.5 三线航空插头电感式接近开关｜D6.5细杆探头｜M8/M12航插快拆｜国产替代
6.5mm 细杆探头 + 航空插头快拆——狭小工装位里的接近开关，坏了拧下插头就能换
| 检测方式 | 电感式（检测金属目标） |
| 探头外径 | D6.5mm（光杆无螺纹） |
| 检测距离（齐平） | 1mm / 2mm / 3mm |
| 检测距离（非齐平 T） | 2mm / 4mm / 6mm |
| 响应时间 | 0.1ms~1ms（随档位而定） |
| 开关频率 | 400Hz~2kHz（随档位而定） |
JD6.5 系列 产品详解
戴迪斯科 JD6.5 系列是 D6.5 细杆探头接近开关的航空插头版本：探头外径只有 6.5mm，专治标准 M8/M12 螺纹开关塞不进去的狭小工装位；尾部不再是固定引线，而是一个 M8 三针或 M12 四针圆形航空插头，配套线缆插上锁紧即通。传感器坏了，现场拧开插头、换上新探头，前后不到一分钟，不用开接线盒、不用剪线剥线压端子——这正是维修班组最在意的地方。 机身长度按插头类型分四种：M8 航插配 45mm 基本型和 60mm 加长型，M12 航插配 53mm 和 70mm 两种。检测距离齐平款 1/2/3mm、非齐平款（T 后缀）2/4/6mm，其中 4mm、6mm 大距离档位由 60mm/70mm 加长机身提供。全系 NPN/PNP、常开/常闭四种输出，DC10-30V 三线制，最大负载电流 150mA、过载保护点 180mA 并内置短路保护，响应时间 0.1~1ms、开关频率 400Hz~2kHz，高速计数场合也够用。 外壳为不锈钢配镀镍铜段，防护等级 IP67，工作温度 -25~+70℃，切削液飞溅、粉尘环境不在话下，每台带 LED 动作指示灯。对比进口同类品牌的小直径航插传感器，JD6.5 规格对齐、价格优势大，佛山工厂直销、常规现货、可开 13% 增值税专票。同家族还有螺纹机身的 JM8/JM12/JM18/JM30 航插系列，探头形态不同、插头接口通用，方便整线统一插接标准。注：本品为通用检测开关，非经认证的安全部件，不用于人身安全防护。
为什么选择 JD6.5 系列
航插快拆，免剪线换传感器
尾部 M8/M12 航空插头对插锁紧即通电，换传感器拧两下插头就完成，不用开接线盒重新压线。
D6.5 细杆探头钻狭缝
探头外径仅 6.5mm，M8/M12 螺纹开关装不下的夹具孔位、工装缝隙都能塞进去。
齐平/非齐平双安装型式
齐平款可嵌入金属安装不误触发；非齐平款（T 后缀）检测距离拉到 2/4/6mm，余量更足。
四种体长按插头配齐
M8 航插配 45/60mm 机身，M12 航插配 53/70mm 机身，加长型提供 3mm 齐平与 4/6mm 非齐平大距离档。
NPN/PNP、NO/NC 全输出
四种输出组合全系可选，漏型/源型 PLC 输入卡直接匹配，不加中间继电器。
0.1ms 级高速响应
响应时间 0.1~1ms、开关频率 400Hz~2kHz，高速计数、快节拍工位跟得上。
短路 + 过载双保护
最大负载 150mA，过载保护点 180mA，内置短路保护，接错线不至于烧传感器。
IP67 不锈钢机身
不锈钢 + 镀镍铜段外壳，IP67 防护，-25~+70℃ 宽温，油污切削液环境照常工作。
JD6.5 系列 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
检测参数
| 检测方式 | 电感式（检测金属目标） |
| 探头外径 | D6.5mm（光杆无螺纹） |
| 检测距离（齐平） | 1mm / 2mm / 3mm |
| 检测距离（非齐平 T） | 2mm / 4mm / 6mm |
| 响应时间 | 0.1ms~1ms（随档位而定） |
| 开关频率 | 400Hz~2kHz（随档位而定） |
电气参数
| 工作电压 | DC 10-30V |
| 接线方式 | 三线制（直流），航空插头对插 |
| 输出方式 | NPN / PNP，常开（NO）/ 常闭（NC） |
| 最大负载电流 | 150mA |
| 过载保护点 | 180mA，内置短路保护 |
| 状态指示 | 内置 LED 动作指示灯 |

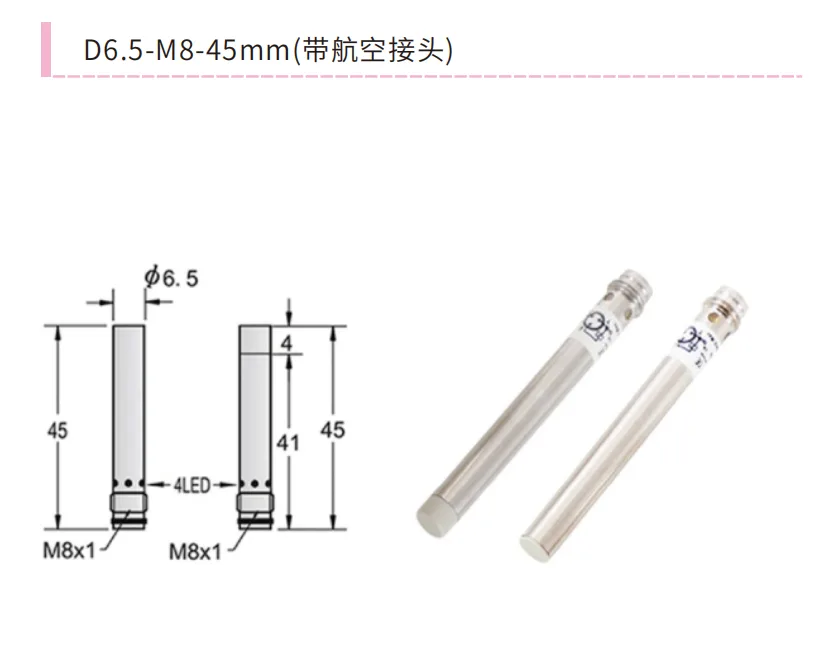

机械与环境
| 航插接口 | M8 三针 / M12 四针 圆形航空插头 |
| 体长（M8 航插） | 45mm 基本型 / 60mm 加长型 |
| 体长（M12 航插） | 53mm / 70mm |
| 安装型式 | 齐平；T 后缀 = 非齐平 |
| 外壳材质 | 不锈钢 + 镀镍铜段 |
| 防护等级 | IP67 |
| 工作温度 | -25~+70℃ |
JD6.5 系列 标准选型对照表
命名规则：JD6.5 + 检测距离档位 + N(NPN)/P(PNP) + 1(常开)/2(常闭) + [T=非齐平] + 长度(45/53/60/70)。例：JD6.52P2T60 = 2mm 档、PNP、常闭、非齐平、60mm 机身配 M8 航插。60/53/70mm 长度变体画册按命名规则全系概述，精确到单个型号请与工厂核对选型表。
| 机身规格 | 航插接口 | 体长 | 检测距离 | 型号示例 |
|---|---|---|---|---|
| D6.5-M8 基本型 | M8 三针 | 45mm | 齐平 1 / 2mm | JD6.51N1、JD6.52P2 |
| D6.5-M8 非齐平 | M8 三针 | 45mm | 非齐平 2mm | JD6.52N1T、JD6.52P2T |
| D6.5-M8 加长型 | M8 三针 | 60mm | 齐平 1/2/3mm；非齐平 2/4/6mm | JD6.51N160、JD6.52P2T60 |
| D6.5-M12 型 | M12 四针 | 53mm | 齐平 1/2mm；非齐平 2mm | JD6.51N153、JD6.52N1T53 |
| D6.5-M12 加长型 | M12 四针 | 70mm | 齐平 1/2/3mm；非齐平 2/4/6mm | JD6.51N170、JD6.56N1T70 |
JD6.5 系列 典型应用行业
机床夹具/工装限位检测
6.5mm 细杆探头塞进标准螺纹开关装不下的夹具孔位，确认工件夹紧、滑台到位。
自动化产线快换维保
航插对插即换，传感器故障不用剪线重新压端子，停机时间从半小时缩到一分钟。
柜内预布线设备
整机厂先把线缆布到位、留出航插接口，总装时传感器即插即用，装配与调试分离提效。
金属嵌装检测点
齐平款可与机架金属面平齐嵌装，不受周围金属干扰，检测点完全隐藏在结构里。
高速计数工位
0.1ms 响应、最高 2kHz 开关频率，小金属件快速通过也能逐个计数不漏检。
JD6.5 系列 技术原理与工作机制
JD6.5 系列 安装指南
JD6.5 系列 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 JD6.5 系列 | 进口同等级款 |
|---|---|---|
| 维护效率 | 航插快拆设计，故障换件一分钟完成，免剪线压端子 | 进口同类品牌同为航插结构，但备件单价高、到货周期长 |
| 小空间适配 | D6.5 细杆探头 + 四种体长，狭小工装位选择多 | 进口品牌小直径航插款型号少，常需较长货期订购 |
| 采购成本 | 厂价直销，整线批量换装成本大幅低于进口渠道 | 进口品牌单价高，加上配套线缆整体成本翻倍 |
| 服务响应 | 佛山工厂直接对接选型、寄样、售后，响应快 | 经销层级多，技术支持响应链路长 |
关于 JD6.5 系列 的常见问题
JD 系列能替代进口同类品牌的小直径航插接近开关吗？
航空插头款和普通引线款比，好处到底在哪？
M8 头和 M12 头怎么选？线缆怎么配？
JD 系列和 JM 系列有什么区别？
齐平和非齐平怎么选？检测距离能到多少？

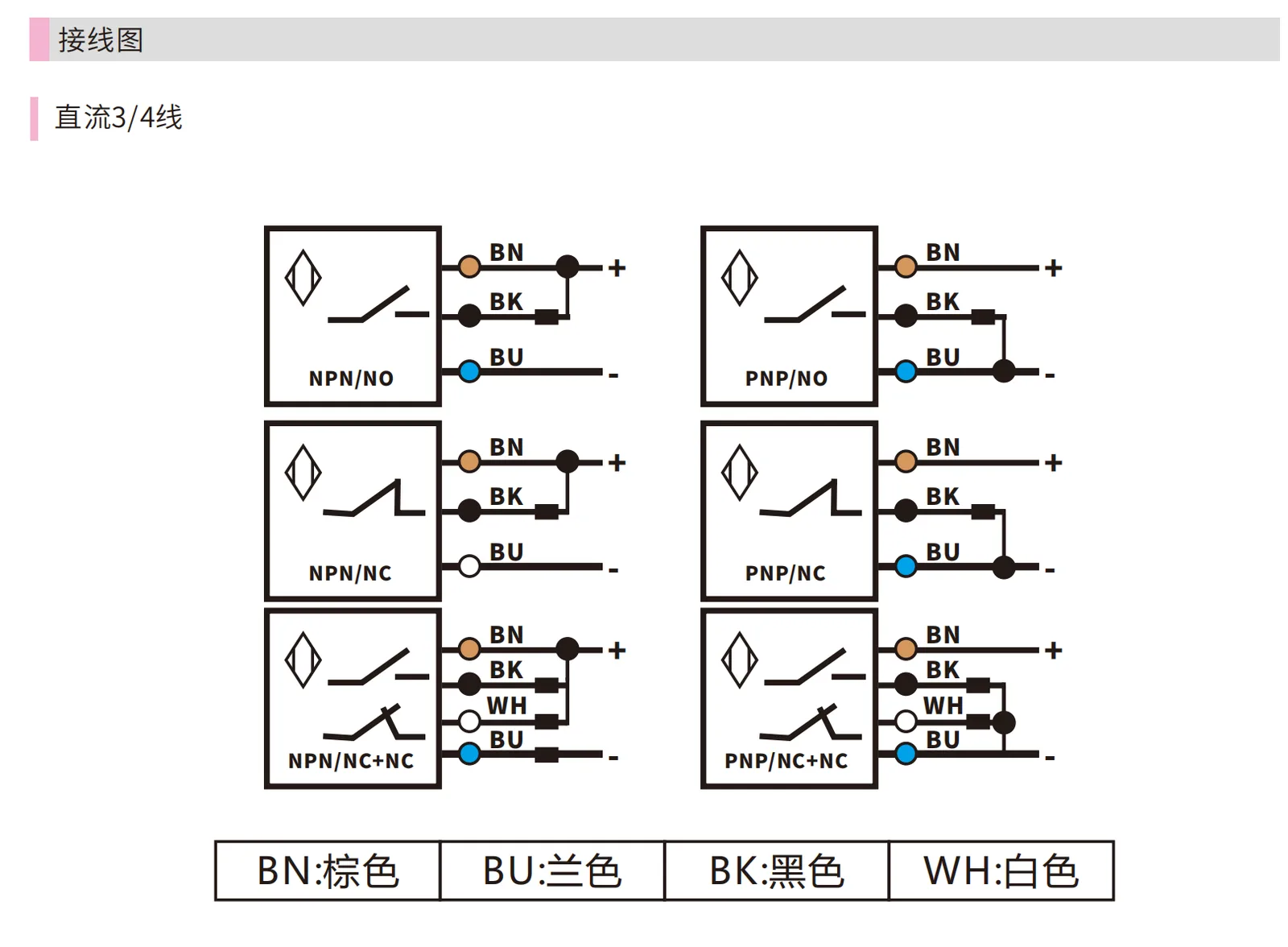

接线定义是什么？NPN 和 PNP 怎么定？
最大负载电流多少？能直接驱动继电器吗？
防护等级和使用环境？插头处会不会进水？
起订量、交期和发票政策？
