戴迪斯科 JM12 三线航空插头电感式接近开关｜M12螺纹 M12航插｜2-10mm五档检测｜国产替代
M12 螺纹机身尾接 M12 四针航插——2~10mm 五档距离，工业现场最通用的快拆接近开关
| 检测方式 | 电感式（检测金属目标） |
| 螺纹规格 | M12x1 |
| 检测距离 | 2 / 4 / 6 / 8 / 10mm（对应档位 JM1202/1204/1206/1208/1210） |
| 安装型式 | 齐平；非齐平（T 后缀），8/10mm 大距离档以非齐平配长机身为主 |
| 响应时间 | 0.1ms~1ms（随档位与体长组合而定） |
| 开关频率 | 400Hz~2kHz（随档位与体长组合而定） |
JM12 系列 产品详解
戴迪斯科 JM12 系列是 M12x1 螺纹机身、尾部 M12 四针航空插头的三线直流电感式接近开关。M12 是工业现场保有量最大的接近开关规格，也是插接标准里最通用的一档——JM12 把两者合到一起：机身按 M12x1 螺纹双螺母锁紧安装，尾部 M12 航插配标准四针线缆，坏了拧下插头换新件，一分钟恢复，不用开接线盒、不用重新压端子。对维保频繁的机加工车间和输送系统，这个结构直接把传感器变成了"标准易耗备件"。 检测距离档位比 M8 家族宽一截：JM1202/1204/1206/1208/1210 对应 2/4/6/8/10mm 五档，机身长度 40/50/68mm 三种可选，齐平/非齐平（T 后缀）双安装型式，8mm、10mm 大距离档主要由非齐平款配 68mm 长机身实现，精确组合以工厂选型表为准。全系 NPN/PNP、常开/常闭四种输出，DC10-30V 供电，最大负载 150mA、空载电流小于 10mA、输出压降小于 1.5V，内置短路保护、过载保护点 180mA。响应 0.1~1ms、开关频率 400Hz~2kHz。 不锈钢/镀镍铜外壳，IP67 防护，工作温度 -25~+70℃，LED 动作指示灯标配。同家族 JD6.5、JM8、JM18/JM30 覆盖更细和更大的规格，航插标准统一，整线备件可以收敛到几种线缆。对标进口同类品牌 M12 航插传感器，规格对齐、成本优势显著，佛山工厂直销、常规现货、可开 13% 增值税专票。注：本品为通用检测开关，非经认证的安全部件，不用于人身安全防护。
为什么选择 JM12 系列
M12 航插快拆免接线
尾部 M12 四针航插对插锁紧即通，故障换件拧两下完成，维保效率数倍于引线款。
2~10mm 五档检测距离
JM1202~1210 对应 2/4/6/8/10mm，从近距离精检到 10mm 大余量检测，按型号编码直接选档。
40/50/68mm 三种体长

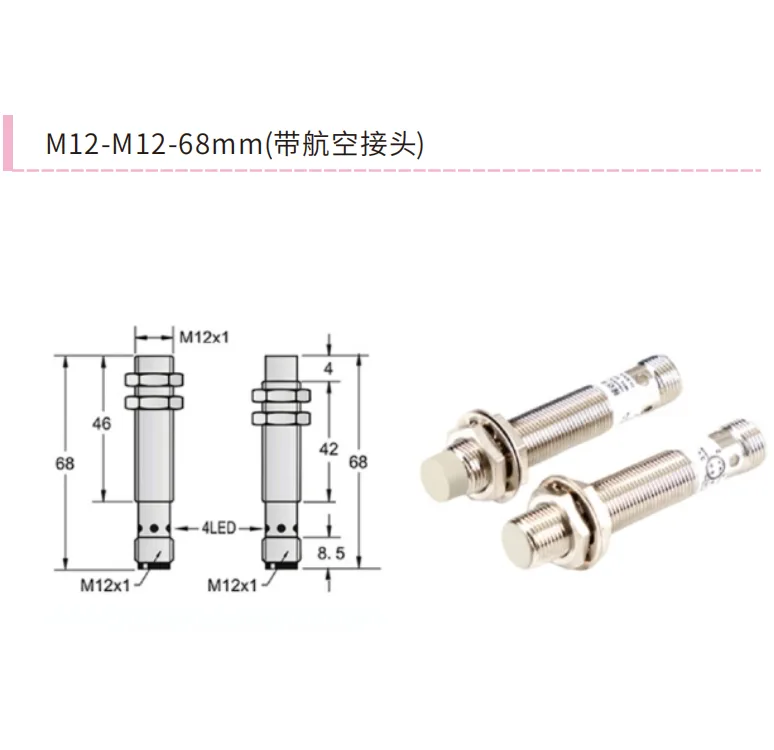

浅支架选 40mm，标准位选 50mm，68mm 长机身承载 8/10mm 大距离档，深孔位也够得着。
齐平/非齐平双型式
齐平款可金属嵌装抗干扰；非齐平款（T 后缀）换更长检测距离，8/10mm 档余量充足。
NPN/PNP、NO/NC 全输出
四种输出组合全系可选，输出压降小于 1.5V，PLC 漏型/源型输入卡直接匹配。
0.1ms 响应高速检测
响应时间 0.1~1ms、开关频率 400Hz~2kHz，输送线高速计数、机床快速定位不掉链。
短路 + 过载双保护
最大负载 150mA、过载保护点 180mA、空载电流小于 10mA，接线失误先保传感器。
IP67 宽温不锈钢机身
不锈钢/镀镍铜外壳 IP67 防护，-25~+70℃，切削液、粉尘、冲洗环境长期稳定。
JM12 系列 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
检测参数
| 检测方式 | 电感式（检测金属目标） |
| 螺纹规格 | M12x1 |
| 检测距离 | 2 / 4 / 6 / 8 / 10mm（对应档位 JM1202/1204/1206/1208/1210） |
| 安装型式 | 齐平；非齐平（T 后缀），8/10mm 大距离档以非齐平配长机身为主 |
| 响应时间 | 0.1ms~1ms（随档位与体长组合而定） |
| 开关频率 | 400Hz~2kHz（随档位与体长组合而定） |
电气参数
| 工作电压 | DC 10-30V |
| 接线方式 | 三线制（直流），M12 四针航空插头对插 |
| 输出方式 | NPN / PNP，常开（NO）/ 常闭（NC） |
| 最大负载电流 | 150mA |
| 空载电流 | <10mA |
| 输出压降 | <1.5V |
| 过载保护点 | 180mA，内置短路保护 |
| 状态指示 | 内置 LED 动作指示灯 |
机械与环境
| 航插接口 | M12 四针圆形航空插头 |

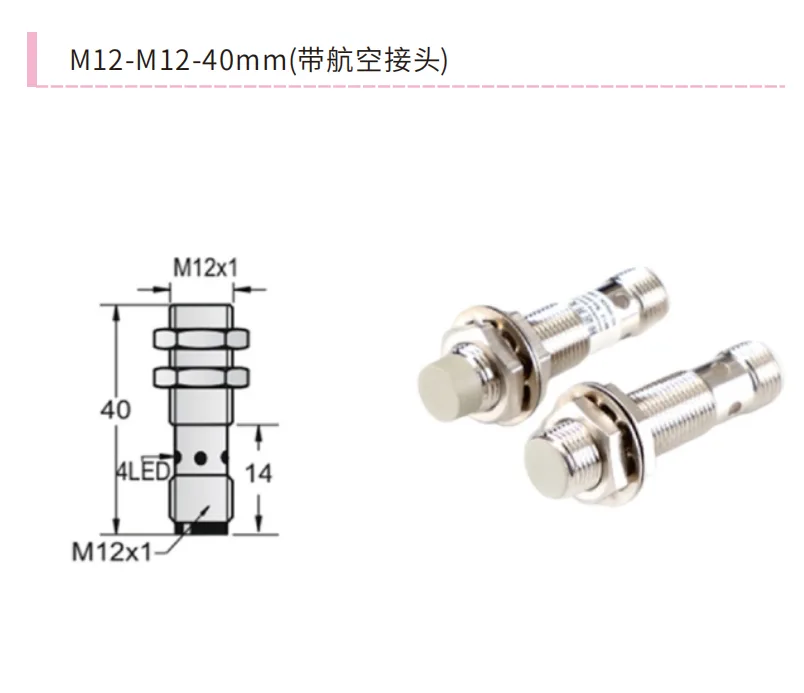

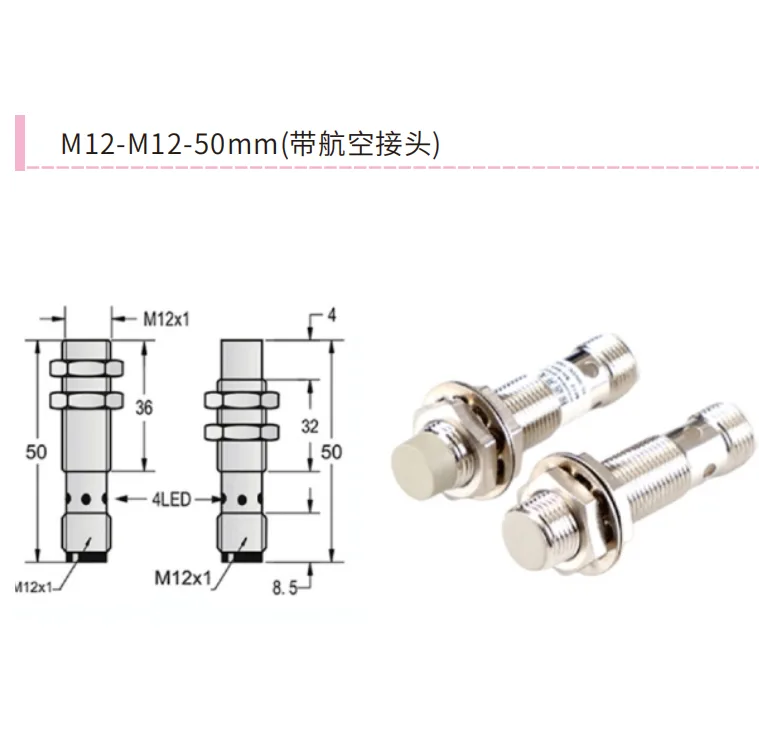

| 体长选项 | 40 / 50 / 68 mm |
| 外壳材质 | 不锈钢 / 镀镍铜 |
| 防护等级 | IP67 |
| 工作温度 | -25~+70℃ |

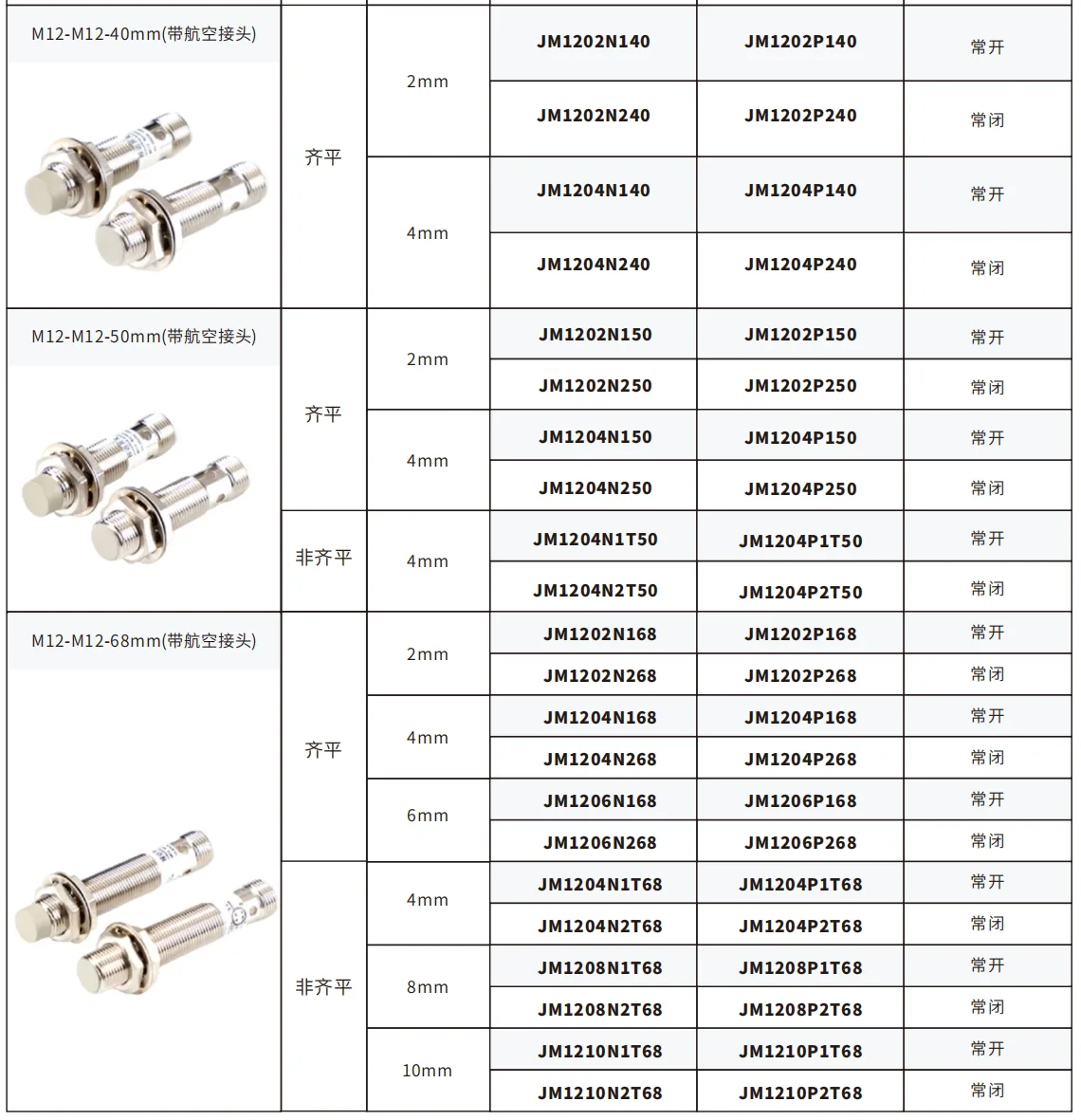

JM12 系列 标准选型对照表
命名规则：JM12 + 距离档位(02/04/06/08/10) + N(NPN)/P(PNP) + 1(常开)/2(常闭) + [T=非齐平] + 体长(40/50/68)。例：JM1204N1T68 = 4mm 档、NPN、常开、非齐平、68mm 体长。并非每个档位在每种体长都有货，8/10mm 档以非齐平配 68mm 为主，精确组合以工厂选型表为准。
| 检测档位 | 检测距离 | 安装方式 | 可选体长 | 型号示例 |
|---|---|---|---|---|
| JM1202 | 2mm | 齐平 | 40/50/68mm（以选型表为准） | JM1202N140、JM1202P250 |
| JM1204 | 4mm | 齐平 / 非齐平(T) | 40/50/68mm（以选型表为准） | JM1204N1T68、JM1204P150 |
| JM1206 | 6mm | 齐平 / 非齐平(T) | 40/50/68mm（以选型表为准） | JM1206N168、JM1206P1T50 |
| JM1208 | 8mm | 非齐平(T)为主 | 68mm 为主（以选型表为准） | JM1208N1T68、JM1208P2T68 |
| JM1210 | 10mm | 非齐平(T)为主 | 68mm 为主（以选型表为准） | JM1210N1T68、JM1210P268 |
JM12 系列 典型应用行业
机床/CNC 轴限位与定位
M12x1 标准螺纹装进滑台、夹具的限位孔位，2~10mm 档位按间隙选配，切削液环境 IP67 无压力。
输送与包装线托盘检测
0.1~1ms 响应配 NO/NC 可选逻辑，托盘到位、挡停释放、计数触发直接进 PLC。
整机装配预布线
M12 航插是柜内最通用插接标准，线缆预布好传感器最后对插，装配调试两班并行。
高频次维保工位
易撞易损检测点改用航插款，备件通用、换件一分钟，把非计划停机压到最短。
金属件计数与流量监测
开关频率最高 2kHz，产线金属件高速通过逐个计数，无接触无磨损长期免维护。
JM12 系列 技术原理与工作机制
JM12 系列 安装指南
JM12 系列 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 JM12 系列 | 进口同等级款 |
|---|---|---|
| 维护效率 | M12 航插快拆，换件一分钟，备件厂价供应 | 进口同类品牌结构相同，但备件价高、紧急补货慢 |
| 规格覆盖 | 五档距离 × 三种体长 × 四种输出一站配齐，与家族其他航插系列线缆通用 | 进口品牌型号分散多个子系列，整线统一选型工作量大 |
| 采购成本 | 佛山厂价直销，含线缆整套成本优势显著 | 原厂传感器加线缆价格高，批量装机预算翻倍 |
| 交期服务 | 常规现货直发，厂家直接对接选型与售后 | 货期以周计，技术支持经多层渠道转达 |
关于 JM12 系列 的常见问题
JM12 能替代进口同类品牌的 M12 航插接近开关吗？
航插款和引线款怎么选？
M12 头的线缆怎么配？和 M8 头通用吗？
JM12 和 JM8、JM18/JM30 怎么分工？
2~10mm 五档怎么选？8mm、10mm 档有什么限制？

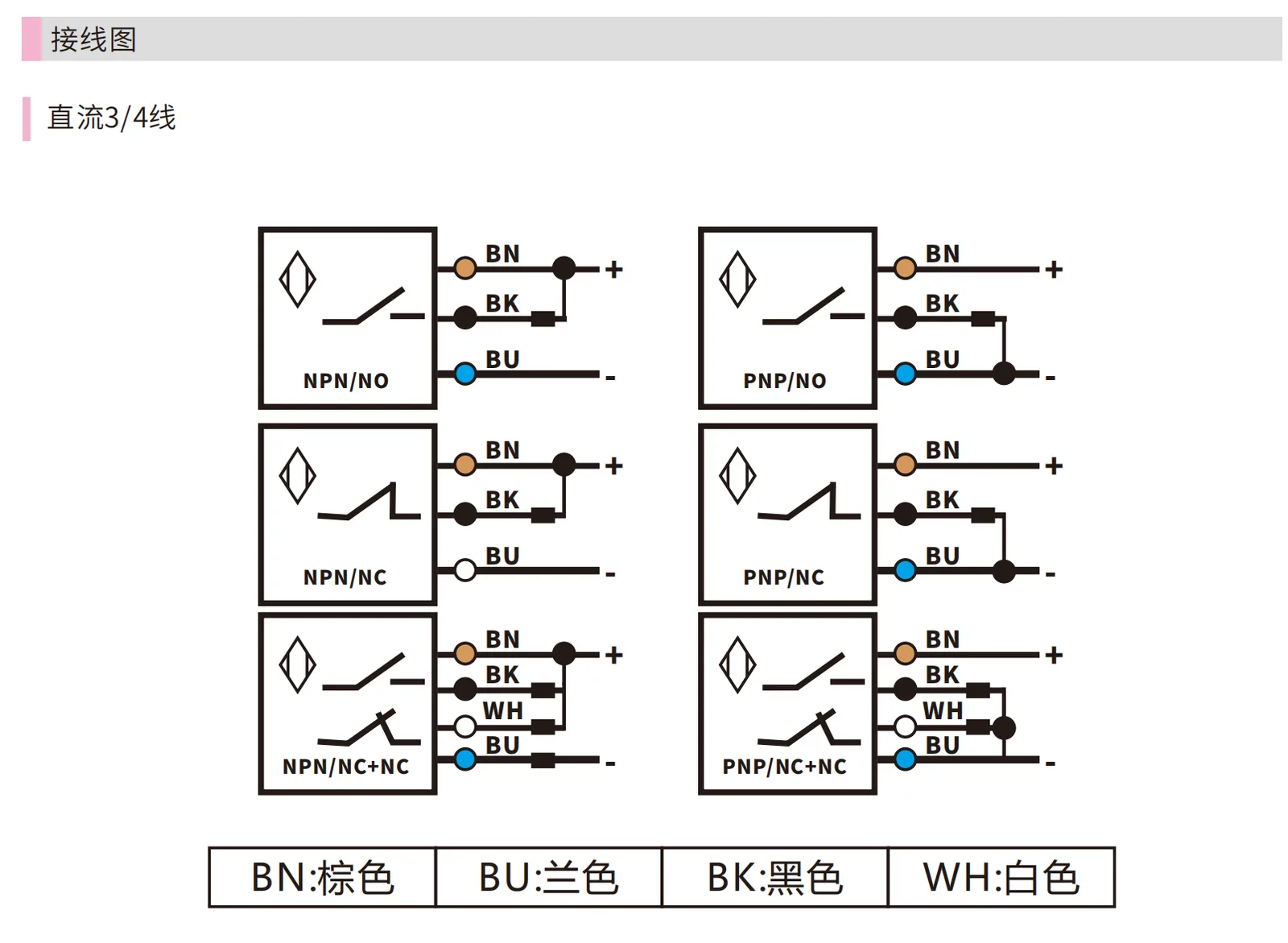

接线定义？NO+NC 双输出是怎么回事？
电气规格的边界在哪里？
防护等级和使用环境？
起订量、交期和开票？
同系列其他产品

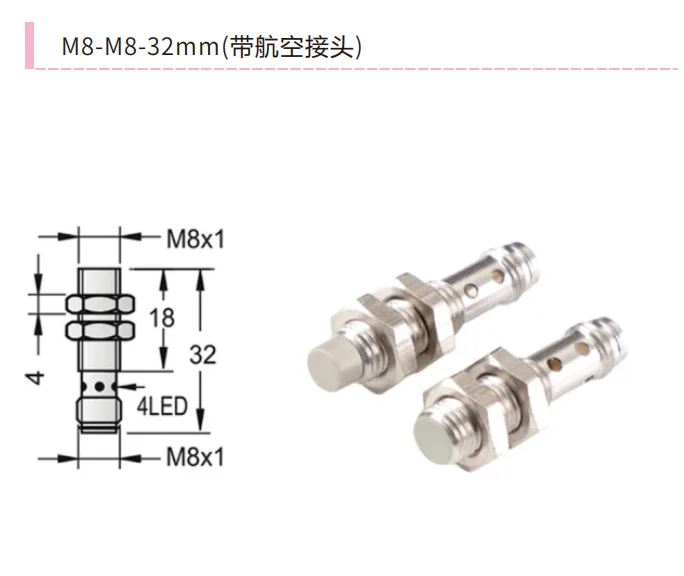

戴迪斯科 JM8 三线航空插头电感式接近开关｜M8螺纹五种体长｜1-6mm检测｜快拆免接线｜国产替代
