戴迪斯科 JM8 三线航空插头电感式接近开关｜M8螺纹五种体长｜1-6mm检测｜快拆免接线｜国产替代
M8 螺纹机身 + M8/M12 航插尾部——五种体长、五档检测距离，坏了拧下就换不动一根线
| 检测方式 | 电感式（检测金属目标） |
| 螺纹规格 | M8x1 |
| 检测距离 | 1 / 2 / 3 / 4 / 6mm（对应档位 JM801/802/803/804/806） |
| 安装型式 | 齐平（标准）；非齐平（T 后缀，对应 4/6mm 大距离档） |
| 响应时间 | 0.1ms~1ms（随档位而定） |
| 开关频率 | 400Hz~2kHz（随档位而定） |
JM8 系列 产品详解
戴迪斯科 JM8 系列是 M8 螺纹机身的三线航空插头电感式接近开关：机身按标准 M8x1 螺纹制造，双螺母锁紧照常安装，尾部换成可分离的航空插头——32/45/60mm 体长配 M8 三针航插，53/70mm 体长配 M12 四针航插。产线上传感器被撞坏、线缆被拖断的场景太常见，引线款每换一次都要剪线压端子；JM8 拧开插头锁紧环、旋下旧件换新件，一分钟恢复运行，机修班的备件柜里放几支就够整线周转。 检测距离按型号档位分五档：JM801/802/803/804/806 分别对应 1/2/3/4/6mm，其中 1mm 档为齐平专属、4mm 和 6mm 档由非齐平（T 后缀）实现，3mm 与 6mm 档配 60/70mm 长机身。全系 NPN/PNP、常开/常闭四种输出组合，DC10-30V 供电，最大负载 150mA、空载电流小于 10mA，内置短路保护、过载保护点 180mA。响应时间 0.1~1ms、开关频率 400Hz~2kHz，快节拍计数和定位都跟得上。 外壳不锈钢/镀镍铜材质，IP67 防护，工作温度 -25~+70℃，带 LED 动作指示灯。同家族有细杆的 JD6.5、更大螺纹的 JM12、JM18/JM30 航插系列，插头标准一致，整线可统一线缆与备件规格。对标进口同类品牌航插传感器，规格对齐、采购成本优势明显，佛山工厂直销、可开 13% 增值税专票、支持寄样试用。注：本品为通用检测开关，非经认证的安全部件，不用于人身安全防护。
为什么选择 JM8 系列
航插快拆，一分钟换传感器
尾部航空插头对插锁紧即通，故障件拧下换新即恢复，免剪线剥线压端子，停机损失最小化。
五种体长适配不同安装深度
32/45/53/60/70mm 五种机身长度，浅支架用短款、深孔位用长款，M8x1 螺纹双螺母锁紧通用。
1~6mm 五档检测距离
JM801~806 对应 1/2/3/4/6mm，按型号编码直接选距离档位，近距离精检到大余量检测都覆盖。
M8/M12 两种航插标准
32/45/60mm 体长配 M8 三针插头，53/70mm 配 M12 四针插头，可跟随柜内既有插接标准统一选型。
NPN/PNP、NO/NC 全组合
四种输出全系可选，直接匹配漏型/源型 PLC 输入卡，接线逻辑与引线款完全一致。
0.1ms 响应、2kHz 开关频率
最快 0.1ms 响应、开关频率最高 2kHz，高速小件计数不丢脉冲。
短路 + 过载保护
最大负载 150mA、过载保护点 180mA、空载电流小于 10mA，装机调试期接线失误不烧件。
IP67 宽温机身
不锈钢/镀镍铜外壳 IP67 防护，-25~+70℃ 工作温度，油污粉尘冲洗环境稳定运行。

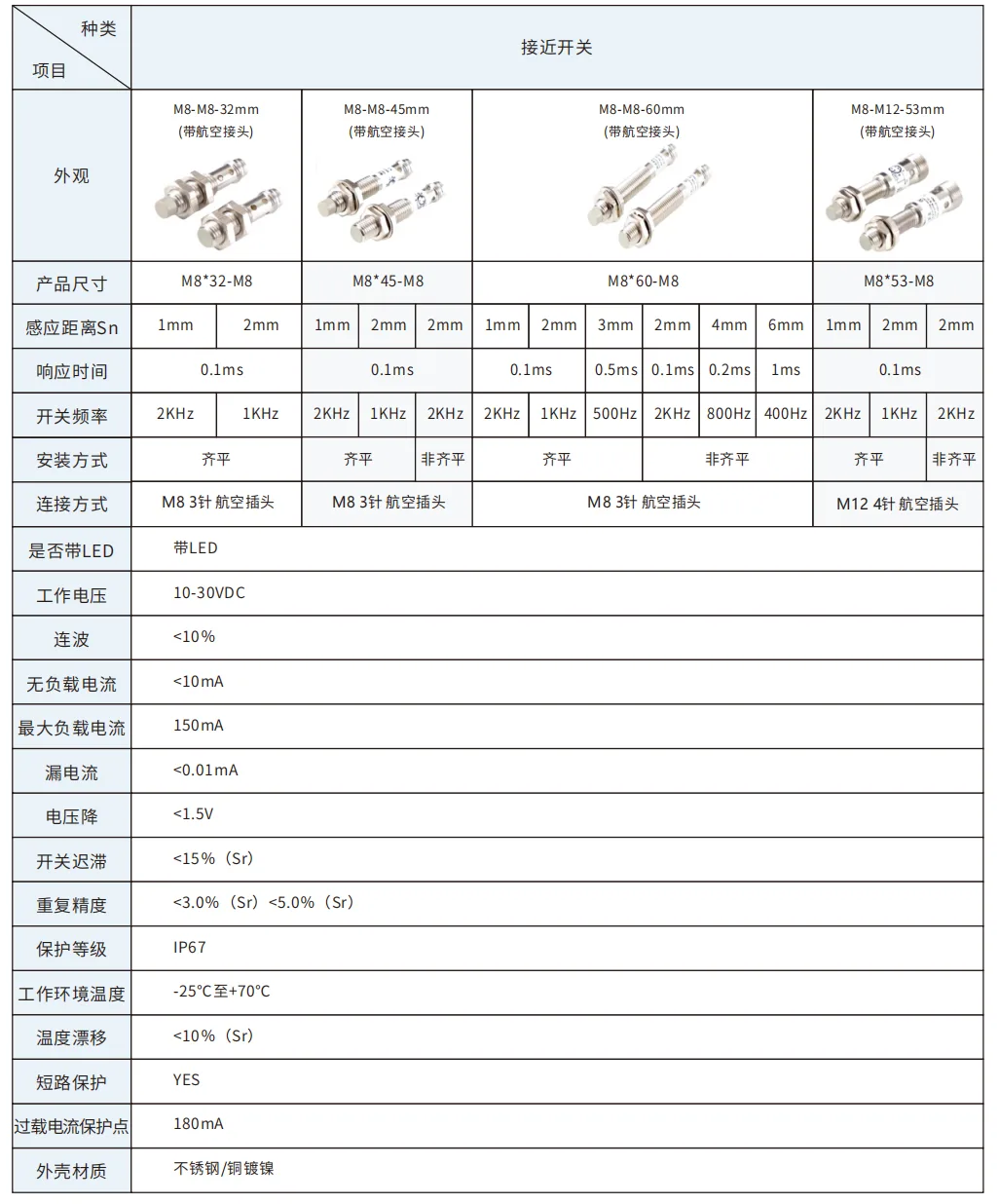

JM8 系列 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
检测参数
| 检测方式 | 电感式（检测金属目标） |
| 螺纹规格 | M8x1 |
| 检测距离 | 1 / 2 / 3 / 4 / 6mm（对应档位 JM801/802/803/804/806） |
| 安装型式 | 齐平（标准）；非齐平（T 后缀，对应 4/6mm 大距离档） |
| 响应时间 | 0.1ms~1ms（随档位而定） |
| 开关频率 | 400Hz~2kHz（随档位而定） |
电气参数
| 工作电压 | DC 10-30V |
| 接线方式 | 三线制（直流），航空插头对插 |
| 输出方式 | NPN / PNP，常开（NO）/ 常闭（NC） |
| 最大负载电流 | 150mA |
| 空载电流 | <10mA |
| 过载保护点 | 180mA，内置短路保护 |
| 状态指示 | 内置 LED 动作指示灯 |
机械与环境

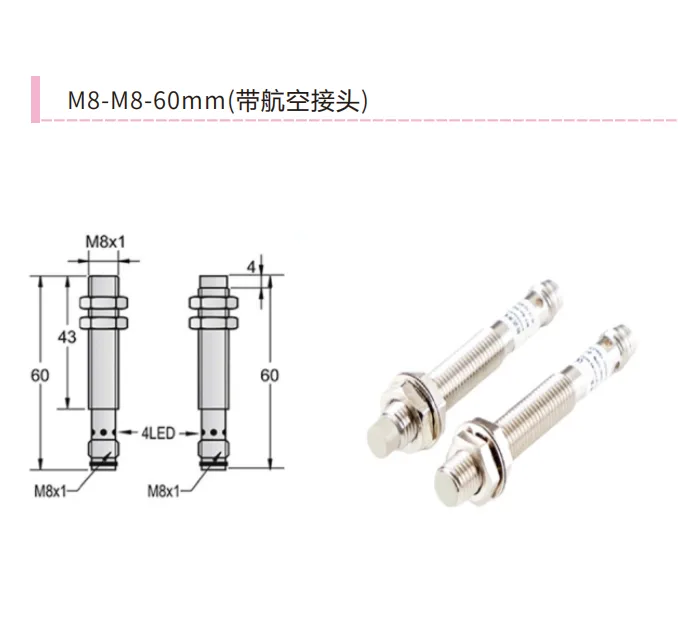

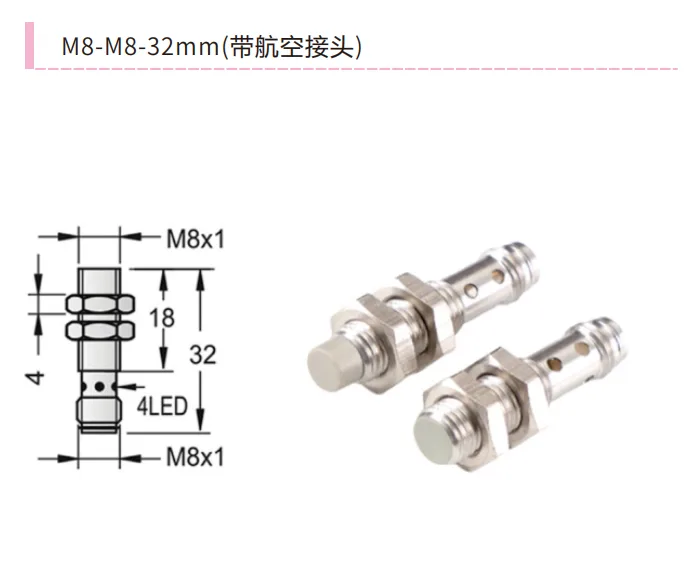

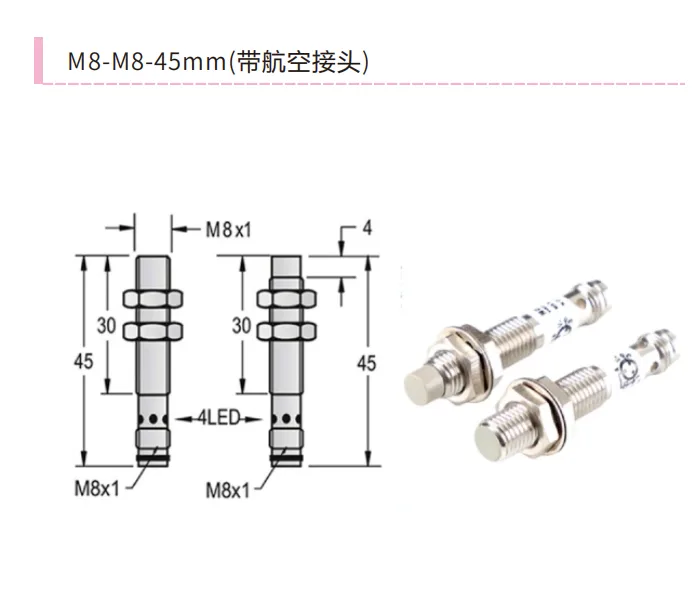

| 航插接口 | M8 三针（32/45/60mm 体长）/ M12 四针（53/70mm 体长） |
| 体长选项 | 32 / 45 / 53 / 60 / 70 mm |
| 外壳材质 | 不锈钢 / 镀镍铜 |
| 防护等级 | IP67 |
| 工作温度 | -25~+70℃ |

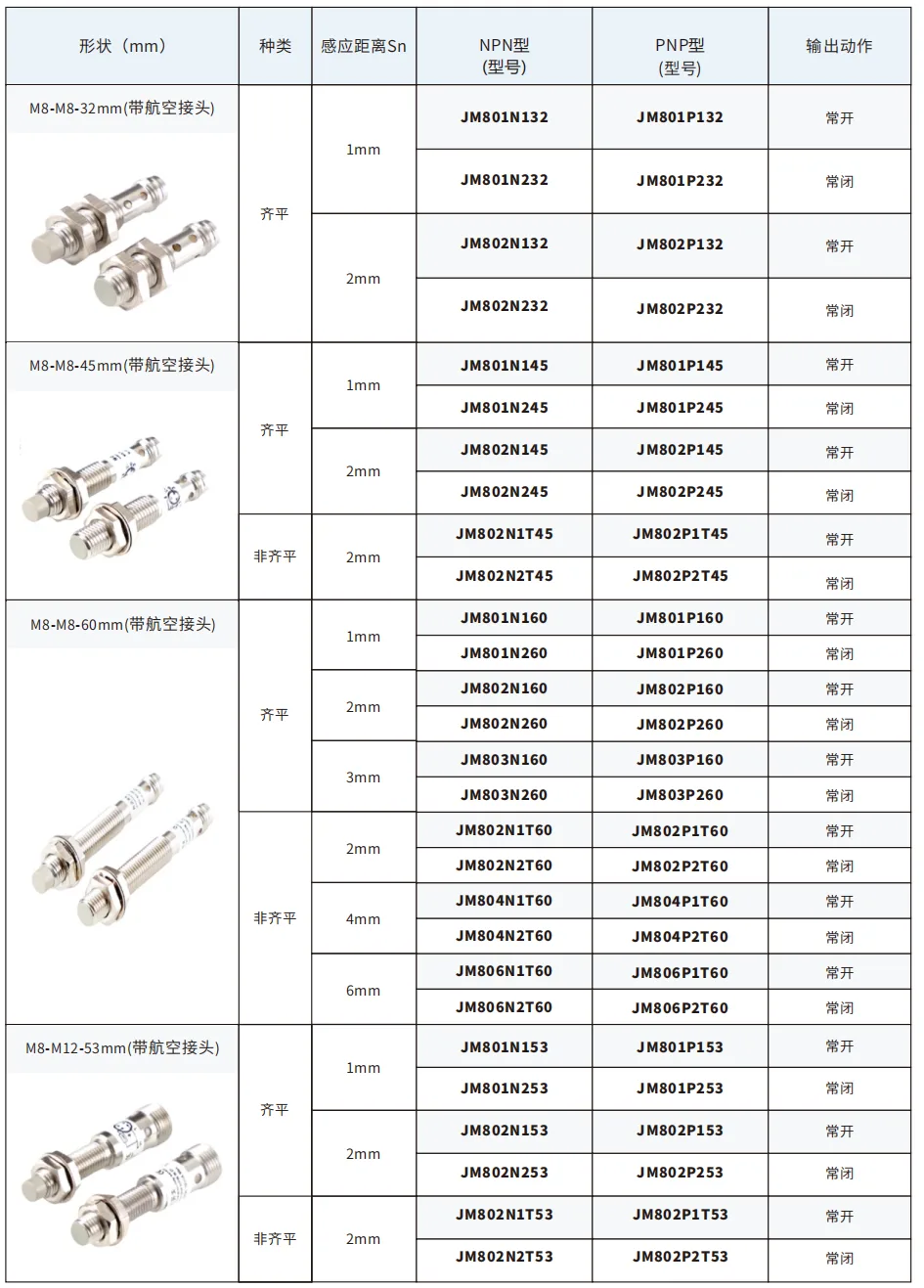

JM8 系列 标准选型对照表
命名规则：JM8 + 距离档位(01/02/03/04/06) + N(NPN)/P(PNP) + 1(常开)/2(常闭) + [T=非齐平] + 体长(32/45/53/60/70)。例：JM802N1T45 = 2mm 档、NPN、常开、非齐平、45mm 体长。并非每个距离档在每种体长都有货，精确组合以工厂选型表为准。
| 检测档位 | 检测距离 | 安装方式 | 可选体长 | 型号示例 |
|---|---|---|---|---|
| JM801 | 1mm | 齐平 | 32/45/53/60/70mm（以选型表为准） | JM801N132、JM801P270 |
| JM802 | 2mm | 齐平 / 非齐平(T) | 32/45/53/60/70mm（以选型表为准） | JM802N1T45、JM802P250 |
| JM803 | 3mm | 齐平（限 60/70mm 体长） | 60/70mm | JM803N160、JM803P270 |
| JM804 | 4mm | 非齐平(T) | 32/45/53/60/70mm（以选型表为准） | JM804N1T53、JM804P1T70 |
| JM806 | 6mm | 非齐平(T)（限 60/70mm 体长） | 60/70mm | JM806N1T60、JM806P2T70 |
JM8 系列 典型应用行业
整机厂柜内预布线
线缆先布到设备各检测点、留出航插母头，总装时传感器即插即用，布线与装配工序解耦提效。
多品种产线快速换型维保
航插对插即换，传感器故障或换型调整不用重新接线，换产停机时间大幅压缩。
输送线与治具金属件检测
1~6mm 检测距离配 M8 紧凑机身，输送挡停、分度治具、夹紧确认等近距离检测点通用。
高速计数工位
0.1ms 响应、最高 2kHz 开关频率，小金属件高速通过逐个计数，脉冲不丢失。
线缆易损工位改造
同一位置反复拖断线缆的检测点，改用航插款后只换便宜的线缆或探头，不再整套报废。
JM8 系列 技术原理与工作机制
JM8 系列 安装指南
JM8 系列 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 JM8 系列 | 进口同等级款 |
|---|---|---|
| 维护成本 | 快拆结构 + 厂价备件，故障换件一分钟、备件成本低 | 进口同类品牌备件单价高，紧急补货周期以周计 |
| 规格覆盖 | 五种体长 × 五档距离 × 四种输出，一个系列配齐整线 | 进口品牌体长选项分散在多个子系列，选配复杂 |
| 采购成本 | 佛山工厂直销，含线缆整套成本大幅低于进口渠道 | 传感器加原厂线缆价格高，批量装机成本压力大 |
| 交期与服务 | 常规现货直发，厂家直接支持选型与售后 | 渠道层级多，货期与技术响应都偏慢 |
关于 JM8 系列 的常见问题
JM8 能替代进口同类品牌的 M8 航插接近开关吗？
航插款比引线款贵一点，什么场景值得上？
M8 头和 M12 头的插头怎么选？线缆怎么配？
JM8 和 JD6.5 怎么选？
1~6mm 五个档位怎么选？有什么限制？
接线定义和输出类型怎么确定？
负载能力多大？空载功耗呢？
防护与环境适应性如何？
起订量、交期、发票政策？
同系列其他产品
戴迪斯科 JD6.5 三线航空插头电感式接近开关｜D6.5细杆探头｜M8/M12航插快拆｜国产替代
6.5mm 细杆探头 + 航空插头快拆——狭小工装位里的接近开关，坏了拧下插头就能换

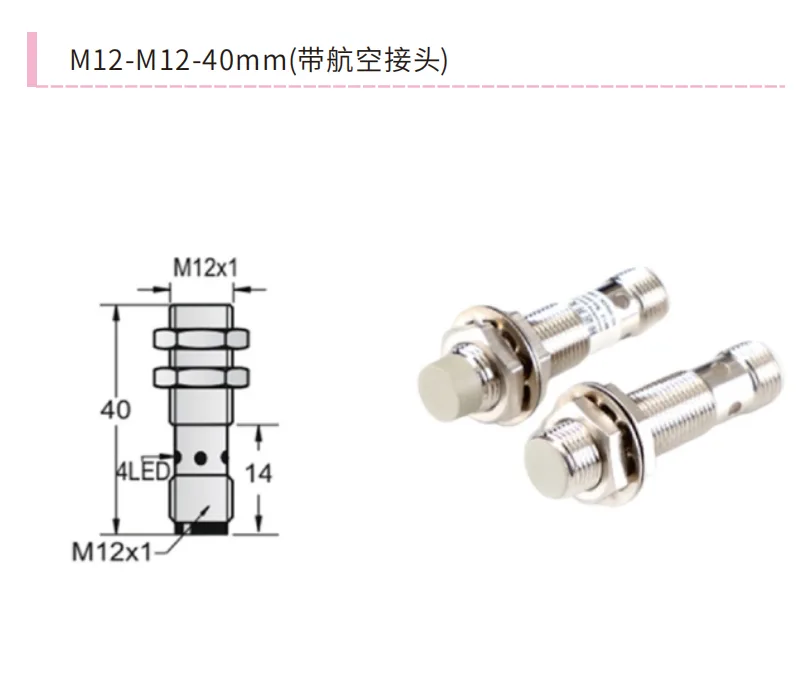

戴迪斯科 JM12 三线航空插头电感式接近开关｜M12螺纹 M12航插｜2-10mm五档检测｜国产替代
M12 螺纹机身尾接 M12 四针航插——2~10mm 五档距离，工业现场最通用的快拆接近开关

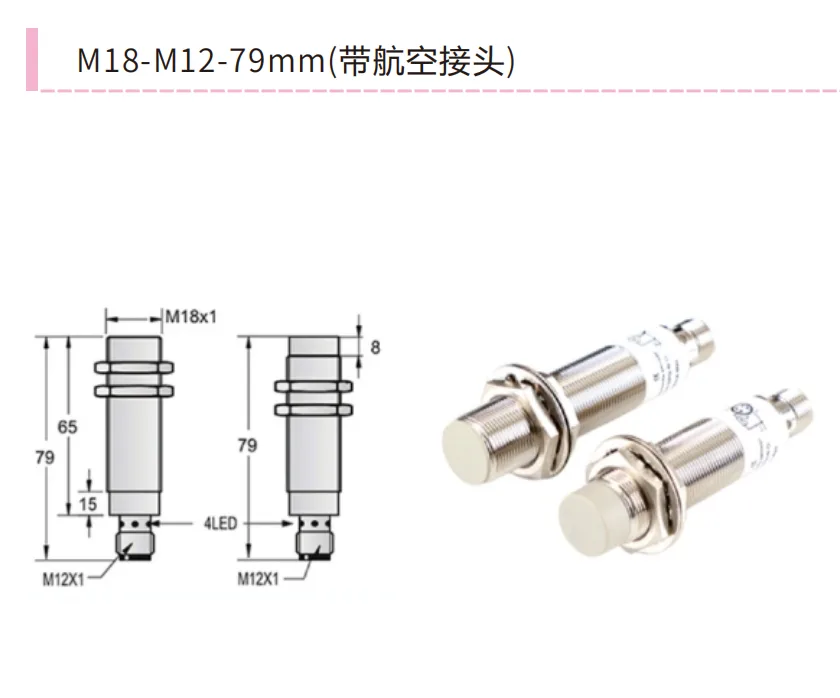

戴迪斯科 JM18/JM30 三线航空插头电感式接近开关｜M12航插快拆｜最大40mm检测｜国产替代
