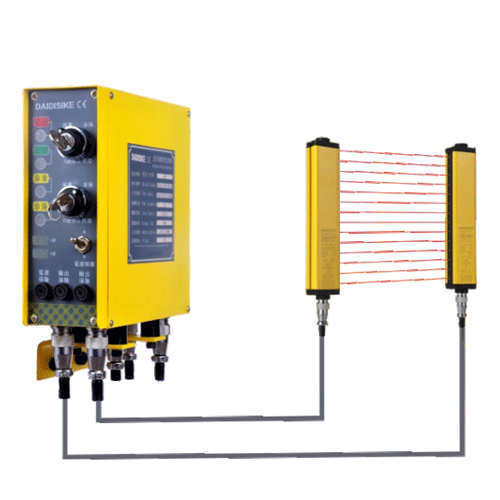

DQV 双光幕光电保护装置｜2 组光幕 + 2 钥匙控制 · 四柱液压机专款
双光幕设计 · 2 个钥匙控制 · 外罩控制器机箱 · 中大型四柱液压机专用
| 光幕组数 | 2 组光幕（双幕设计，戴迪光栅系列独有） |
| 钥匙控制 | 2 个钥匙开关（每组光幕独立启停） |
| 控制机箱 | 1 个外罩控制器机箱统一管理 2 组光幕 |
| 机箱控制方式 | 双回路双继电器控制（两路独立安全继电器冗余） |
| 光轴间距 | 10 / 20 / 40 / 80mm（4 档可选） |
| 光轴数 | 4 ~ 200 轴 |
DQV 产品详解

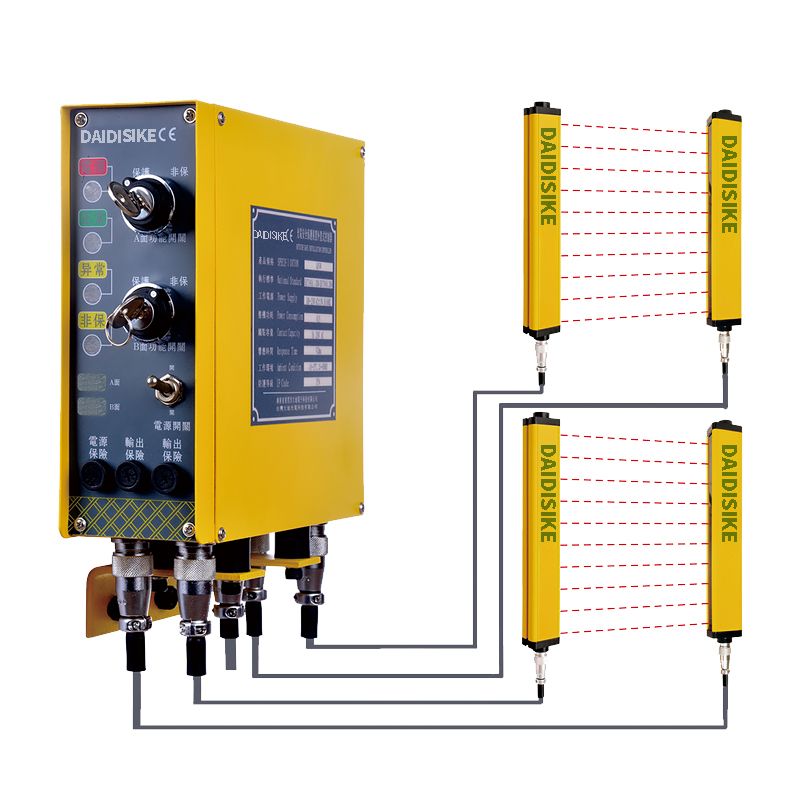

DQV 是戴迪斯科**双光幕设计**的工程级光电保护装置，是戴迪光栅系列中独一无二的双幕款。**结构特点**：① **2 组光幕被 1 个外罩控制器机箱统一控制**，可同时防护设备的两侧操作工位（或前后双向作业区域）；② **2 个钥匙开关独立控制**——每组光幕可由独立钥匙开关启停，便于双操作工位独立操作或单侧维护场景；③ **机箱采用：双回路双继电器控制**——两路独立安全继电器冗余设计，单点故障不影响安全切断。**DQV 专为中大型四柱液压机 / 中大型四柱油压机设计**，这类设备通常前后双侧操作，需要双幕同步监控，DQV 的双幕双钥匙设计正好匹配这种作业模式。沿用 35×51mm 加强型铝合金机身，10/20/40/80mm 分辨率覆盖，0.3-3m 标准距离（可选 0.3-35m）。完整方案配套 W/N/S/P 四款安全控制器：W 经济款、N 标准款、S 加强款、P 旗舰款，可灵活适配不同安全完整性等级需求。
为什么选择 DQV
对标 Type 4 / 配合控制器达 PLe
技术参数对标 IEC 61496 Type 4。配合 W/N/S/P 安全控制器可构成完整 PLe 安全回路。注：戴迪光栅系列中仅 DQT4 为独立认证四类安全等级。
0.3-30m 工程级距离
覆盖大型设备和远距离区域防护。
W/N/S/P 控制器方案 + 支持内置简易控制器
经济 / 标准 / 加强 / 旗舰四款安全控制器灵活选配；也支持内置简易控制器。
双通道输出 + 线同步
双通道安全输出；同步方式为线同步（标配同步信号线）。戴迪光栅系列中仅 MK / JER 为光同步免布线款。
≤15ms 响应
全光轴并行扫描。
DQV 完整技术规格
所有参数均为出厂实测数据，可作为选型与采购参考。如需 PDF 完整规格书，请联系工程师索取。
结构特性
| 光幕组数 | 2 组光幕（双幕设计，戴迪光栅系列独有） |
| 钥匙控制 | 2 个钥匙开关（每组光幕独立启停） |
| 控制机箱 | 1 个外罩控制器机箱统一管理 2 组光幕 |
| 机箱控制方式 | 双回路双继电器控制（两路独立安全继电器冗余） |
光学参数
| 光轴间距 | 10 / 20 / 40 / 80mm（4 档可选） |
| 光轴数 | 4 ~ 200 轴 |
| 保护距离 | 0.3-3m（标准）/ 可选 0.3-35m（远距款） |
| 响应时间 | ≤ 15ms |
| 同步方式 | 线同步（标配同步信号线） |
电气参数
| 供电 | DC 24V / AC 110-220V（外罩控制器机箱） |
| 安全输出 | OSSD 双通道 × 2 组 + 双回路双继电器干接点 |
机械参数
| 机身截面 | 35 × 51mm（加强型铝合金） |
| 防护等级 | IP65 |
适用场景
| 推荐应用 | 中大型四柱液压机、中大型四柱油压机（前后双侧工位） |
认证
| 标准 | 对标 Type 4 / 配合控制器达 PLe |
DQV 典型应用行业
中大型四柱液压机
中大型四柱液压机前后双侧工位人员防护，双幕双钥匙独立管理。
中大型四柱油压机
四柱油压机双工位作业安全防护，单侧维护时另一侧可单独运行。
双工位冲压设备
需要前后双侧或左右双侧光幕同步监控的双工位冲压自动化设备。
双向作业区域
需要双方向接近检测的工位，如双面装配工位、双工位机器人单元。
DQV 技术原理与工作机制
DQV 安装指南

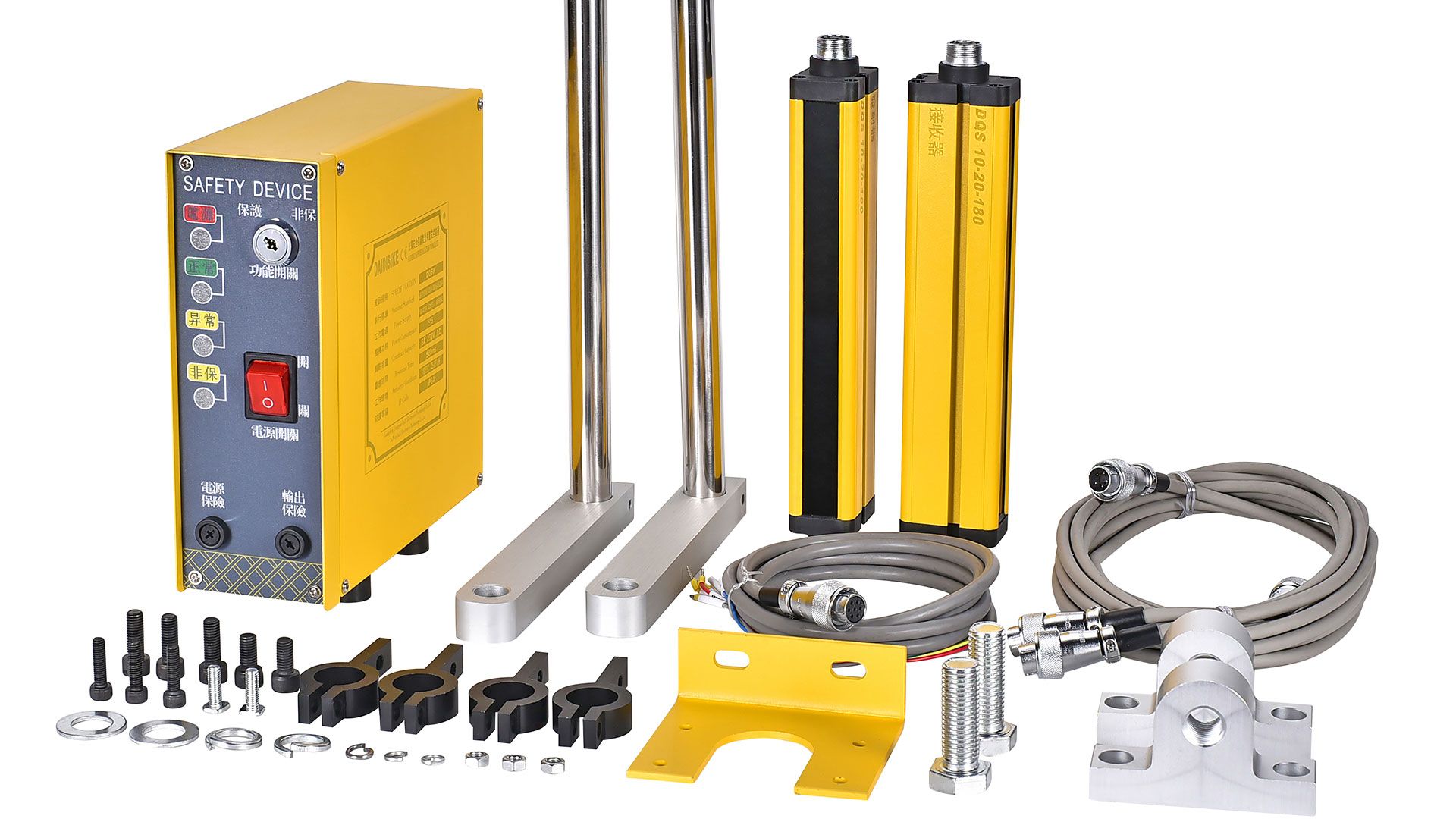

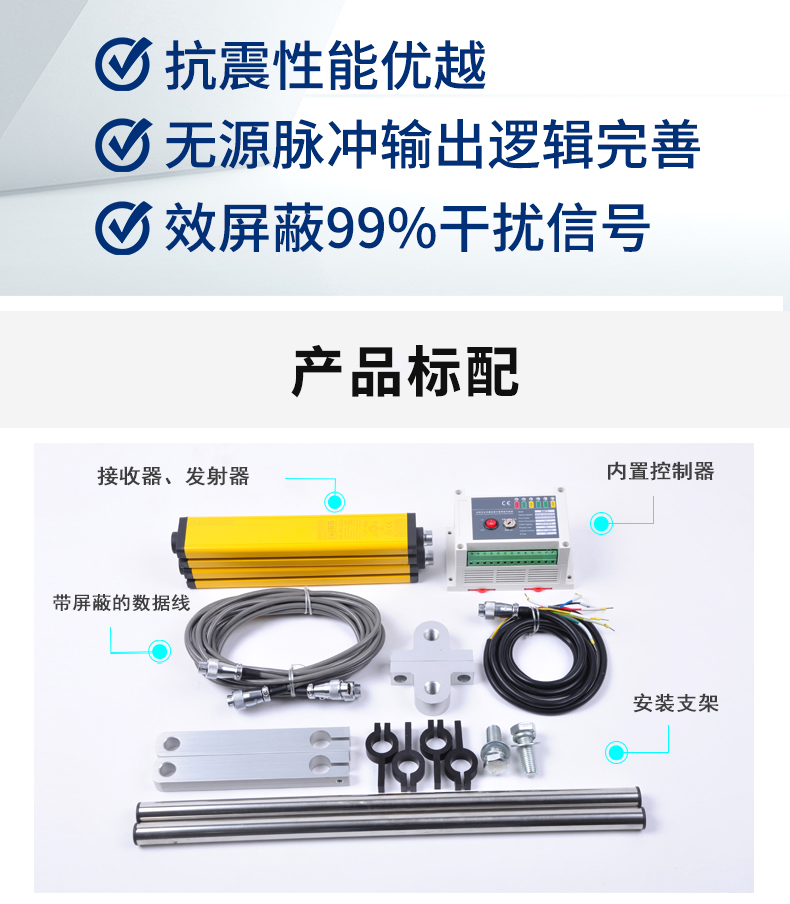

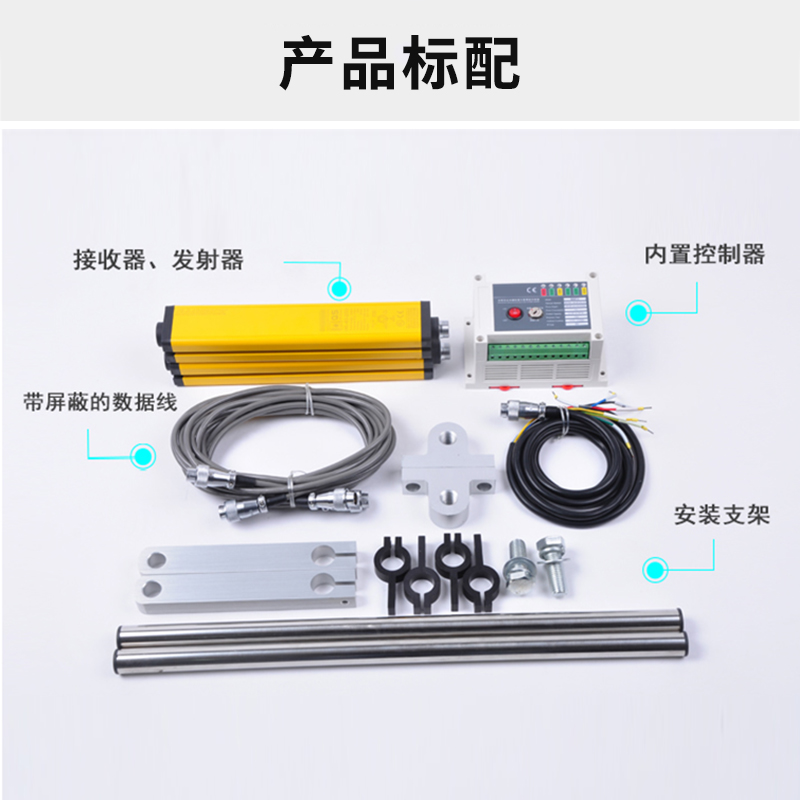

DQV 标配与选配配件
关于 DQV 的常见问题
由戴迪斯科 20 年行业工程师整理，覆盖选型、安装、应用、对比、合规等核心疑问
DQV 的 W/N/S/P 控制器怎么选？
选购 DQV？
工程师为您专属选型
提供您的设备类型、防护尺寸、应用场景，我们的资深工程师将在 30 分钟内 响应，提供 DQV 的专属选型方案、报价与库存信息。
