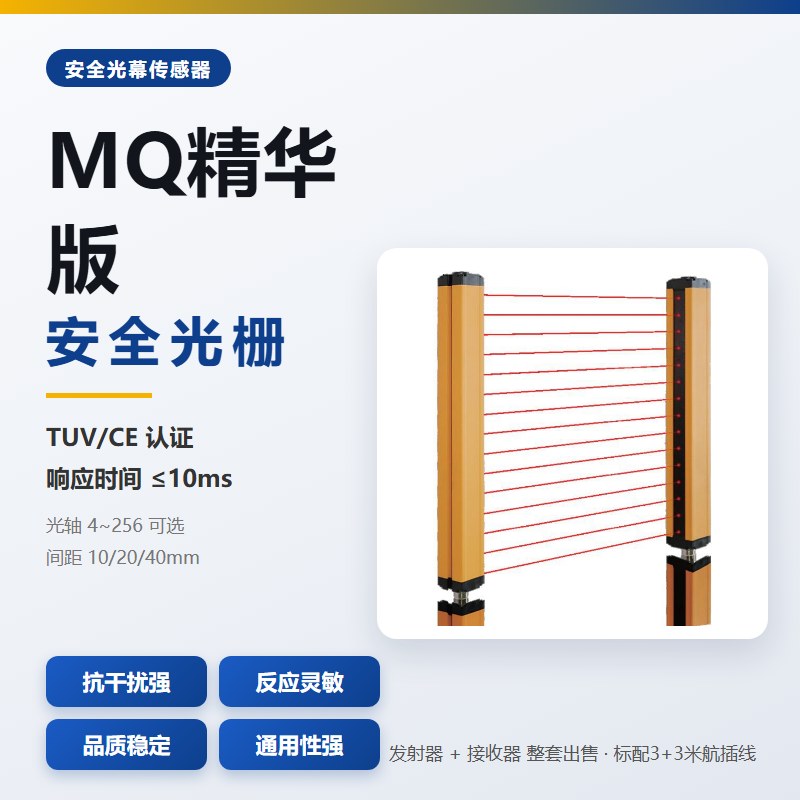

戴迪斯科 MQ 精华版安全光栅｜入门级光电防护装置｜出厂参考价 ¥110 起｜液压机 / 包装机简易防护

MQ 产品详解

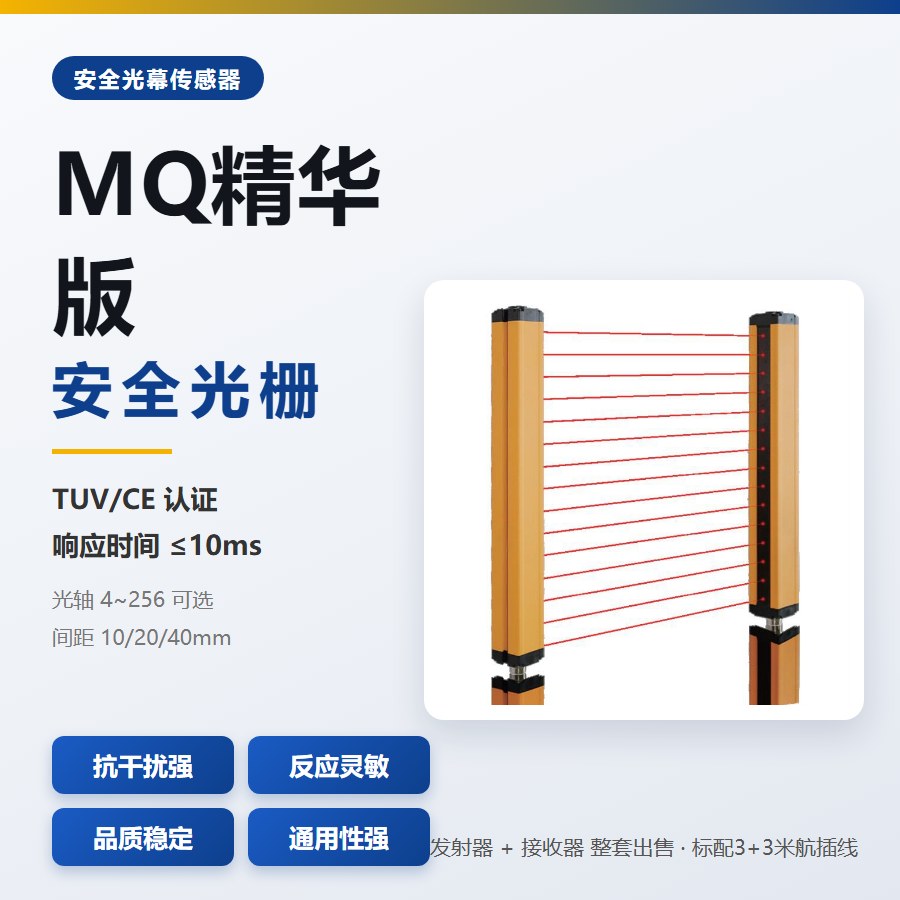

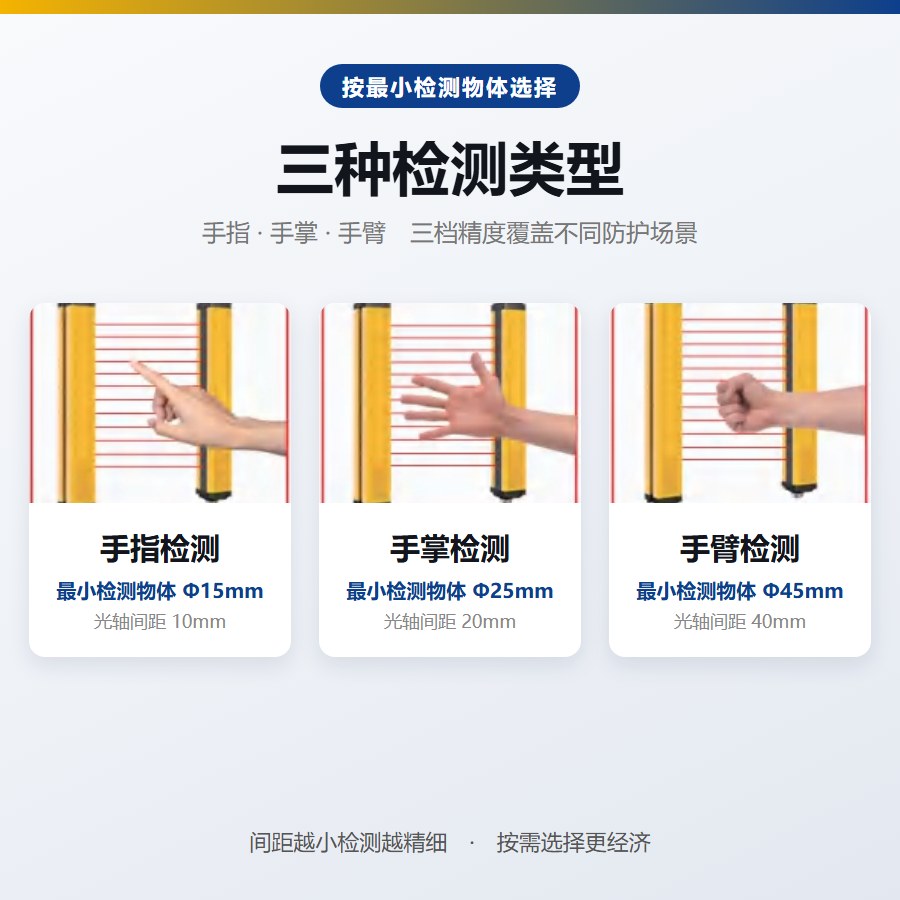

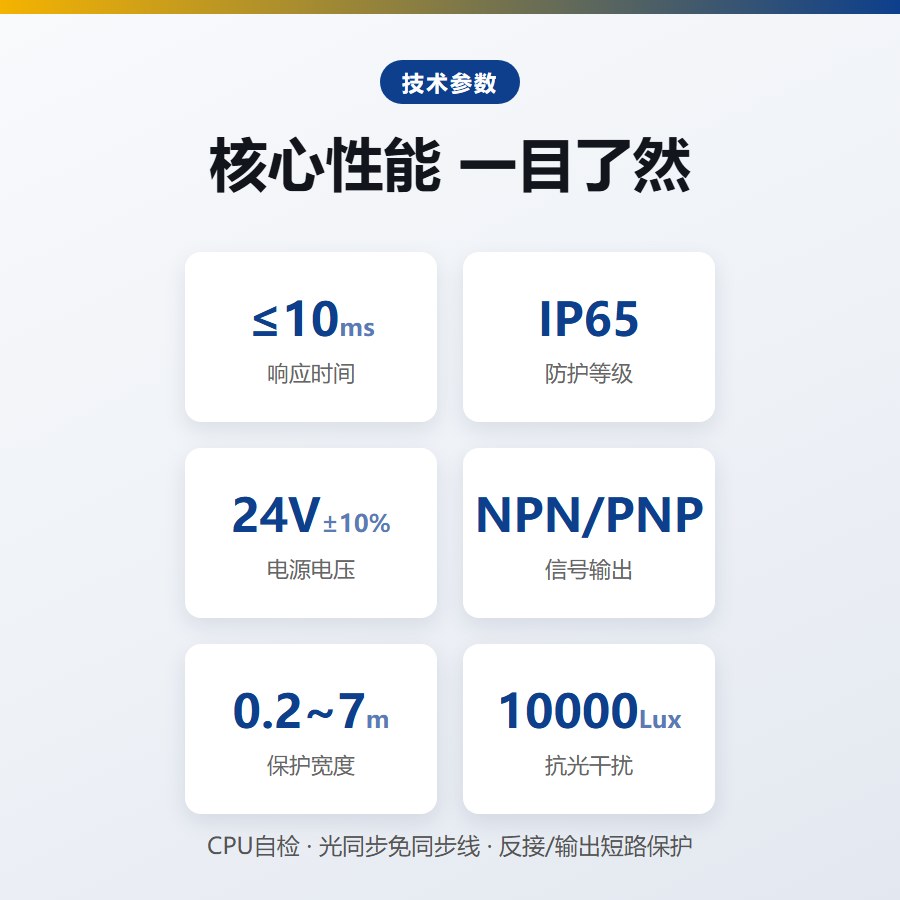

MQ 精华版是戴迪斯科安全光栅产品线中的**入门级系列**。它把电路做了精简，把自检互锁、外部设备监控（EDM）等一部分控制逻辑交由用户侧的 PLC 或安全回路去实现，因此在同等光束数下的出厂价低于本公司 DQC、DQT4 等功能完整型系列——**便宜的原因是配置做了取舍，不是同样的东西卖得更便宜**，这一点我们希望在您下单前就讲清楚。 **它能做什么**：机身截面 29×30mm，光轴间距 10 / 20 / 40mm 三档，分别对应手指（最小检测物 Φ15mm）、手掌（Φ25mm）、手臂（Φ45mm）三级防护。光轴数 4~60 为常规规格，可定制至 256 轴，保护高度 =（光轴数−1）× 光轴间距，覆盖 30~2360mm。响应时间 ≤10ms，环境光抗扰 10000Lux，IP65，24V±10V 供电，NPN / PNP 输出、常开常闭可选，具备 CPU 自检、反接保护与输出短路保护。默认采用**光同步**（循环扫描算法，发射端与接收端之间无需布同步线，两端各接 24V 即可），需要更稳的时基时可选**线同步**版本，下单前与客服说明即可。 **它不适合做什么**（请务必先看这一段）：MQ 是精简设计的入门型光电保护装置，**未取得 IEC 61496 Type 4、EN ISO 13849-1 PL e、IEC 62061 SIL 3 认证**。以下四类工况请不要选用本系列—— ① **对射距离超过 3.5 米**：标称 0.2~7m 是理想条件下的极限值，距离每翻一倍接收光功率降到四分之一（−6dB），再叠加镜面脏污、LED 光衰，判决余量会被吃光，容易误动作甚至漏检； ② **现场有变频器、大功率电机等强电磁干扰**：IGBT 开关沿的 dv/dt 可达数千伏每微秒，噪声能量延伸到几十兆赫兹，而对射式光栅的发射端与接收端分处机器两侧、天然构成米级大回路，是最容易被共模电流打中的拓扑。精简款没有伪随机编码与双通道交叉比对，扛不住； ③ **设备强震动**：光轴对位角度偏差经距离放大（7 米上偏 1° 即偏移 122mm，已跨过好几个光轴间距），且细长铝型材易与冲压、液压泵的激励频率共振； ④ **强光、白炽灯、炽热工件等强红外源**：白炽灯钨丝辐射峰值约 1000nm、卤素灯约 905~965nm，正好压在红外光栅 850/940nm 的工作波段上；「抗光干扰 10000Lux」是按人眼视见函数加权的照度指标，对近红外能量并不敏感，不能用它来论证能对着白炽灯或炽热工件使用。 符合上述任一条，请改选本公司 **DQT4**（已取得 IEC 61496 Type 4 认证，以有效证书及适用型号为准）或 **DQC**（八档间距、抗干扰型）。 **典型适用场景**：中小吨位液压机 / 油压机的操作侧开口防护、自动化包装机与封箱机的上下料工位、输送线出入口的人员通道防护——共同特点是动作相对简单、现场无强干扰源、对射距离在 3.5 米以内。 **关于安全回路的重要提醒**：由于 MQ 把部分逻辑交给了用户侧，**接入时请务必使用安全继电器或安全 PLC，并做 EDM 外部设备监控**（回读接触器反馈触点，检出触点粘连）。另外，输出务必选择「**遮光时输出断开**」的逻辑（常闭型），这样断线、断电、器件损坏这些故障都会与「被遮挡」产生同样的效果、导向停机；若选成「遮光时导通」，一旦断线就等于系统永远认为没人进入，属于危险侧失效。这一条是安全光栅选型里后果最严重、也最容易被忽略的选项。 **采购方式**：出厂参考价按「4 光束 ¥110/套起、每增加 2 光束 +¥30（合 15 元/光束）」计算，为含发射器 + 接收器的整套含税价，不含运费；60 光束 ¥950/套。62~256 光轴、特殊间距、屏蔽线、交叉对射等均可定制。支持 OEM 批量：外壳丝印、包装、说明书、线长、接头形式均可按订单定制，批量与 OEM 价格按订货数量另行核价。广东佛山顺德工厂直供，可开 13% 增值税专用发票，选型与报价请致电 4000-808-929。

MQ 安装指南

MQ 标配与选配配件
