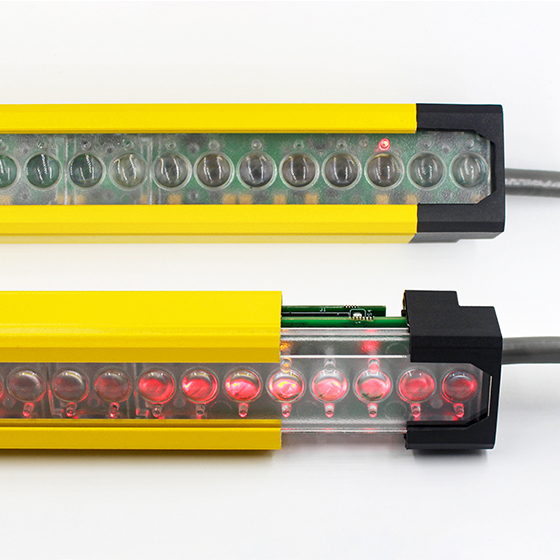

安全光栅的光轴数、保护高度、分辨率到底怎么算？
安全光栅选型只需定三个参数：分辨率、保护高度、光轴数。本文用公式 H=(n−1)×K 讲清三者关系，附冲床、机器人围栏的选型示范，看完就会自己算型号。
先记住一个公式：H =（n−1）× K
安全光栅选型不复杂，只需定三个参数：分辨率（K，决定能挡住多大的物体）、保护高度（H，决定保护范围多高）、光轴数（n）。三者由一个公式串起来：H =（n−1）× K。把这三个参数搞清楚，对应的型号就出来了。本文逐个讲透，并附冲床、机器人围栏的选型示范。
一、分辨率 K：决定挡住手指还是身体
分辨率，也叫光轴间距，是相邻两束红外光之间的距离，单位毫米。它直接决定安全光栅能检测到多大的物体——物体只要大于等于分辨率值，就一定会被光幕发现并触发停机。
工业现场常见的分辨率档位和对应防护级别：
- 10mm / 14mm：手指级防护，用于精密装配、电子治具、小型冲压等手指会进入危险区的场合。
- 20mm：手掌级防护，介于手指和手臂之间的折中选择。
- 30mm：手部级防护，锂电池叠片机、卷绕机、注塑机等最常用的规格。
- 40mm：手臂级防护，中大型冲床、压力机的身体局部防护。
- 80mm / 120mm：身体级防护，用于区域入侵检测，人整体进入才触发。
- 200mm 及以上：用于车辆、大型物料通道的存在检测。
选型要点：分辨率数字越小，能检测的物体越小，防护越严，但同样保护高度下需要的光轴数越多、价格越高。原则是「够用即可」——按危险源距离人体最近的部位来定。手会伸进去的选 10-30mm，只是整个人会进入的区域选 40-80mm。
二、保护高度 H：开口多高就护多高
保护高度是光幕从第一束光到最后一束光所覆盖的垂直（或水平）范围。取值原则很简单：危险区域的开口有多高，保护高度就要覆盖多高，确保人体任何部位都无法在不遮挡光束的情况下进入。
举例：一台冲床的工作开口高度是 600mm，那么保护高度至少要选 600mm 或更高的型号；如果是整人会进入的机器人围栏入口，保护高度往往要到 1200-1800mm。
三、光轴数 n：套公式自动算出
分辨率和保护高度确定后，光轴数就由公式自动算出：H =（n − 1）× K。反过来求光轴数：n = H ÷ K + 1。
实例计算：需要保护高度 930mm、分辨率 30mm 的手部防护光栅，n = 930 ÷ 30 + 1 = 32 光轴。对应戴迪斯科的型号编码就是 DQC32/30-930 或 DQE32/30-930。
四、完整选型五步法
第一步，看危险部位：人会伸手还是整个人进入？据此定分辨率 K。
第二步，量开口尺寸：危险区域开口多高？据此定保护高度 H。
第三步，套公式：n = H ÷ K + 1，得出光轴数。
第四步，定检测距离：发射器和接收器间隔多远？标准型 0-3m，远距型可定制 0-6m。
第五步，定输出方式：接普通 PLC 还是安全 PLC？据此选 NPN/PNP、单通道或双通道 OSSD。
五、两个典型场景示范
场景 A，1000mm 高的冲床手部防护：分辨率取 30mm，保护高度取约 930mm，算得 32 光轴，选 DQC32/30-930 即可，属于通用旗舰款，性价比高。
场景 B，机器人焊接围栏入口（整人进入）：分辨率取 40mm，保护高度取 1200mm，算得 31 光轴。这类高风险场景如客户强制 Type 4，建议直接选 DQT4 四类安全等级专款。
常见问答
问：分辨率选得越小越好吗？
答：不是。分辨率越小光轴越密、价格越高，整人进入的区域用 10mm 是浪费。按最危险的人体部位定即可。
问：保护高度可以比开口高度大吗？
答：可以，宁大勿小。保护高度大于开口高度不影响使用，小了则留下安全盲区。
问：型号编码 DQC32/30-930 怎么读？
答：DQC 是系列，32 是光轴数，30 是分辨率，930 是保护高度（mm）。看懂编码就能快速核对参数。
选型拿不准时，把设备类型、危险区域开口尺寸、冲床吨位拍照发给戴迪斯科工程师，48 小时内出详细选型方案与配套报价。戴迪斯科安全光栅覆盖 10-200mm 全分辨率、4-50 光轴全规格，符合 GB/T 19436.2 国标与 IEC 61496 国际标准。
