微小 U 槽型光电开关｜槽宽 5mm · 940nm 红外 · 限位定位 · IP67
U 型槽 5mm 槽宽 · 940nm 红外光 · 一发一收对射 · 响应 0.5ms · NO+NC 双输出 · IP67
| EE-SX670 ~ SX676 系列 | U 槽型 / 不同出线与安装方向 / NPN 输出 |
| EE-SX670P 系列 | U 槽型 / PNP 输出 |
| FS-KN5300 / KN5305 | 微小 U 槽型 / NPN 输出 / 常开常闭 |
| FS-KN5302 / KN5304 | 微小 U 槽型 / PNP 输出 / 常开常闭 |
| 光源 | 940nm GaN 红外发光二极管 |
| 槽宽 | 5mm（U 型槽） |
U 槽型光电开关 产品详解

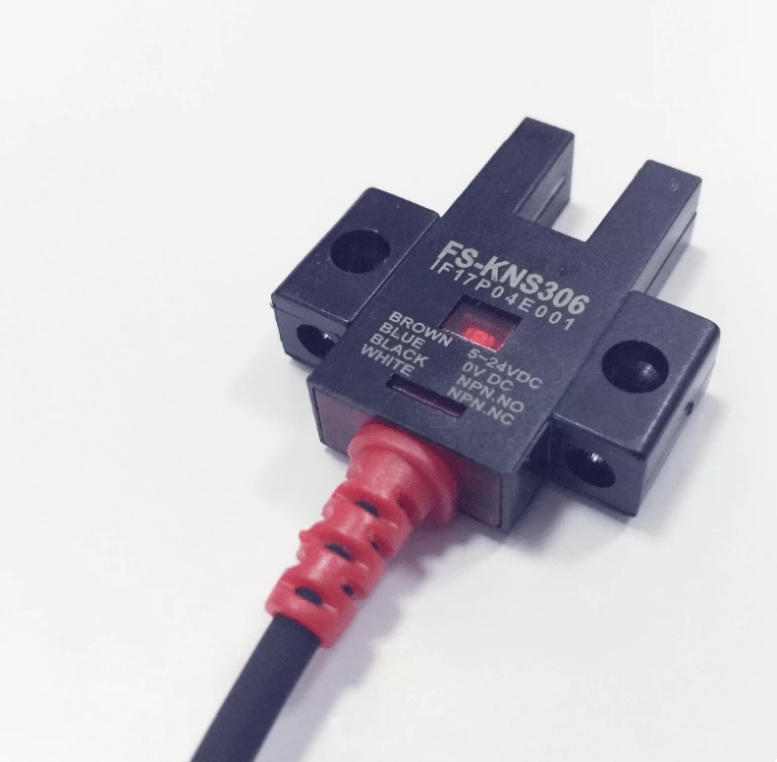

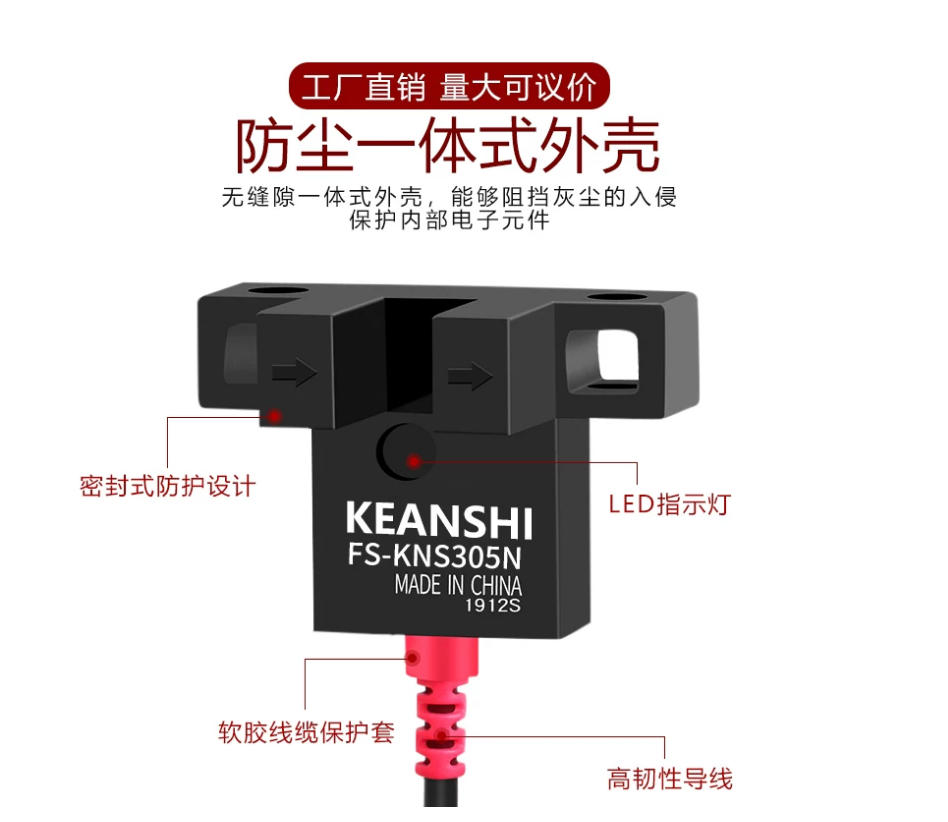

戴迪斯科 DAIDISIKE 微小 U 槽型光电开关（又称槽型 / 凹槽型 / U 型光电开关），采用 **U 型槽结构** —— 发射器和接收器分别做在 U 型槽的两侧，构成固定的一发一收对射光路，物体（挡片 / 工件 / 机构）进入槽内阻挡光路即触发。槽宽 5mm，结构紧凑，是限位检测、位置定位、计数最经济可靠的元件之一。 **U 槽型的核心优势**：① **对位免调** —— 发射接收一体做在槽两侧，出厂已对准，不用像分体对射那样现场对光，安装即用；② **检测精准稳定** —— 固定光路、固定槽宽，挡片进出位置一致，重复定位精度高；③ **抗干扰强** —— 槽内封闭光路，环境光、粉尘影响小；④ **结构紧凑** —— 适合密集安装、狭小空间。 采用 **940nm GaN 红外光源**，检测 5mm 以上不透明物体，响应时间快至 **0.5ms**，输出 NPN / PNP 常开常闭、部分型号 **NO+NC 双输出**，DC 5-24V 宽电压，IP67 防护。 **型号系列**：EE-SX670 / SX671 / SX672 / SX673 / SX674 / SX675 / SX676 系列（不同出线 / 安装方向），FS-KN5300 / KN5302 / KN5304 / KN5305 系列（NPN / PNP）。 **典型应用**：滑动导轨 / 直线模组的限位与定位、自动化机构原点 / 行程检测、挡片计数、转盘分度位置检测、丝杆 / 气缸行程到位等。**国产替代**：U 槽型光电开关价格约为进口同类的 30%-40%，多型号现货，佛山仓 48 小时响应。
为什么选择 U 槽型光电开关
U 型槽 5mm 槽宽
发射接收做在槽两侧，物体进槽即触发，结构紧凑。
对位免调 · 即装即用
出厂已对准光路，不用现场对光，安装即用。
0.5ms 极速响应
响应时间快至 0.5ms，适合高速计数、高速定位。
NO + NC 双输出
部分型号同时输出常开 + 常闭，便于双逻辑控制。
940nm 红外光源
GaN 红外二极管，检测 5mm 以上不透明物体。
NPN / PNP 可选
EE-SX / FS-KN5 多型号覆盖 NPN / PNP，适配各 PLC。
IP67 工业防护
槽内封闭光路 + IP67，抗环境光、粉尘干扰。
重复定位精度高
固定光路固定槽宽，挡片进出位置一致，定位准。
U 槽型光电开关 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。

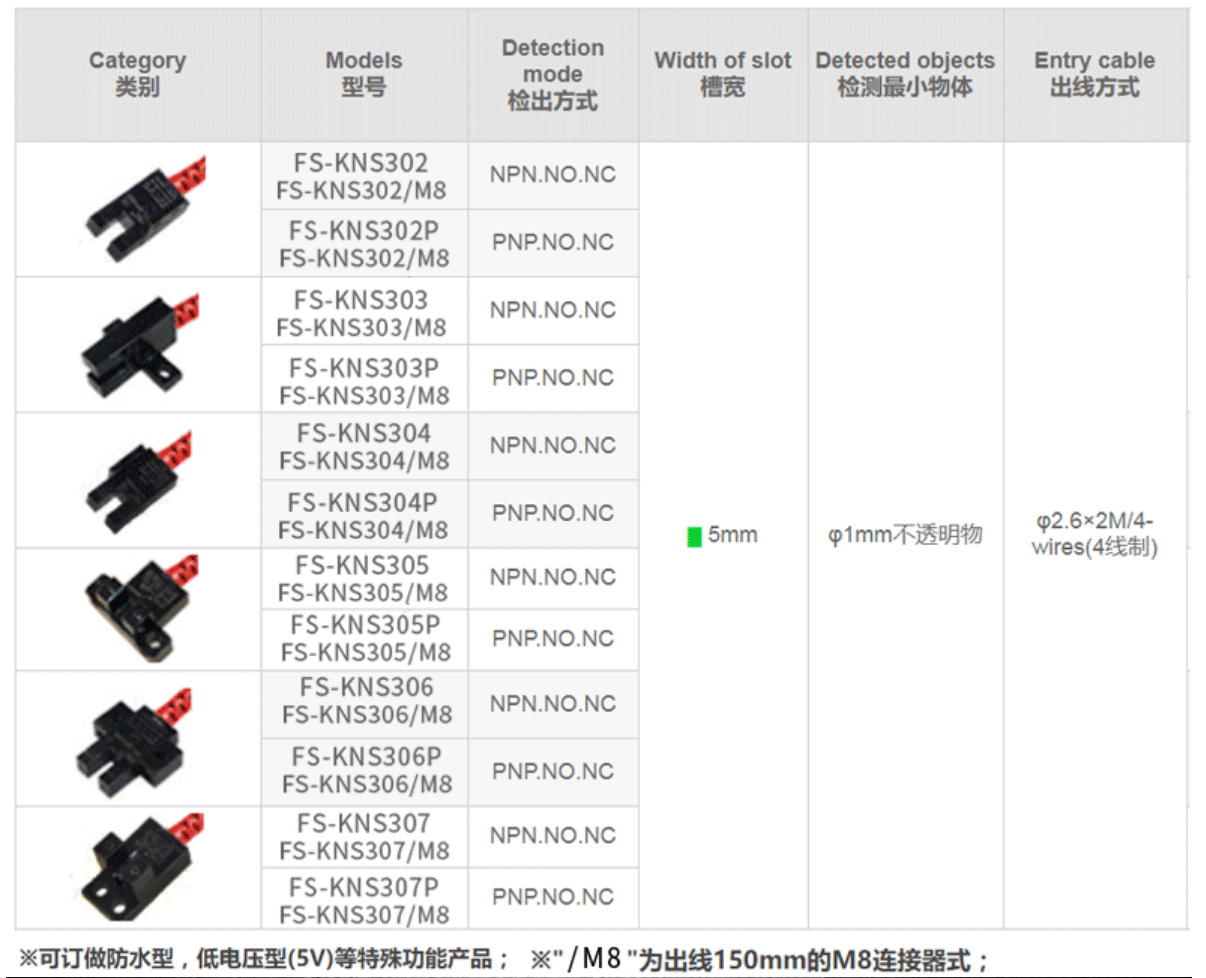

型号选型

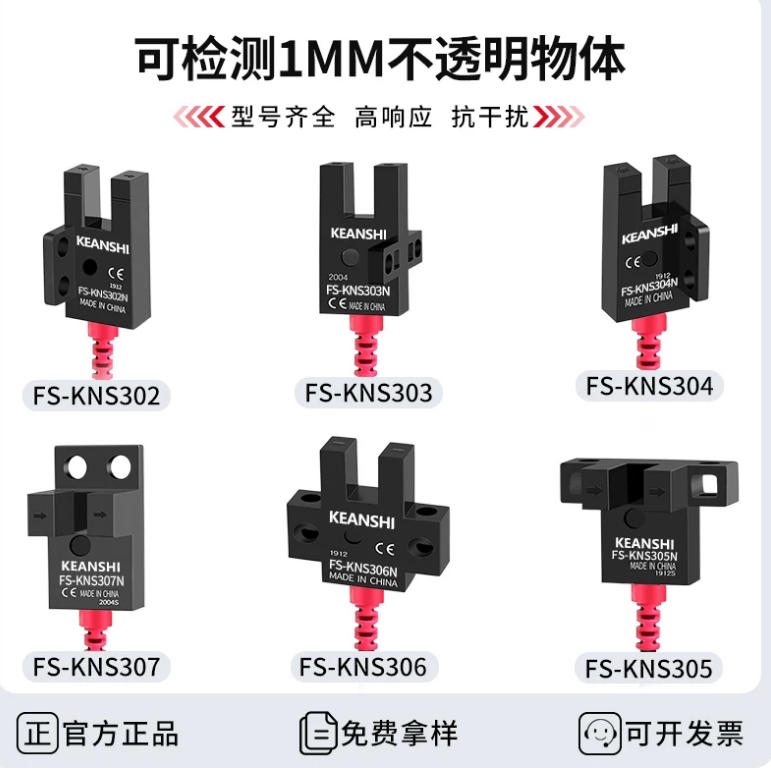

| EE-SX670 ~ SX676 系列 | U 槽型 / 不同出线与安装方向 / NPN 输出 |
| EE-SX670P 系列 | U 槽型 / PNP 输出 |

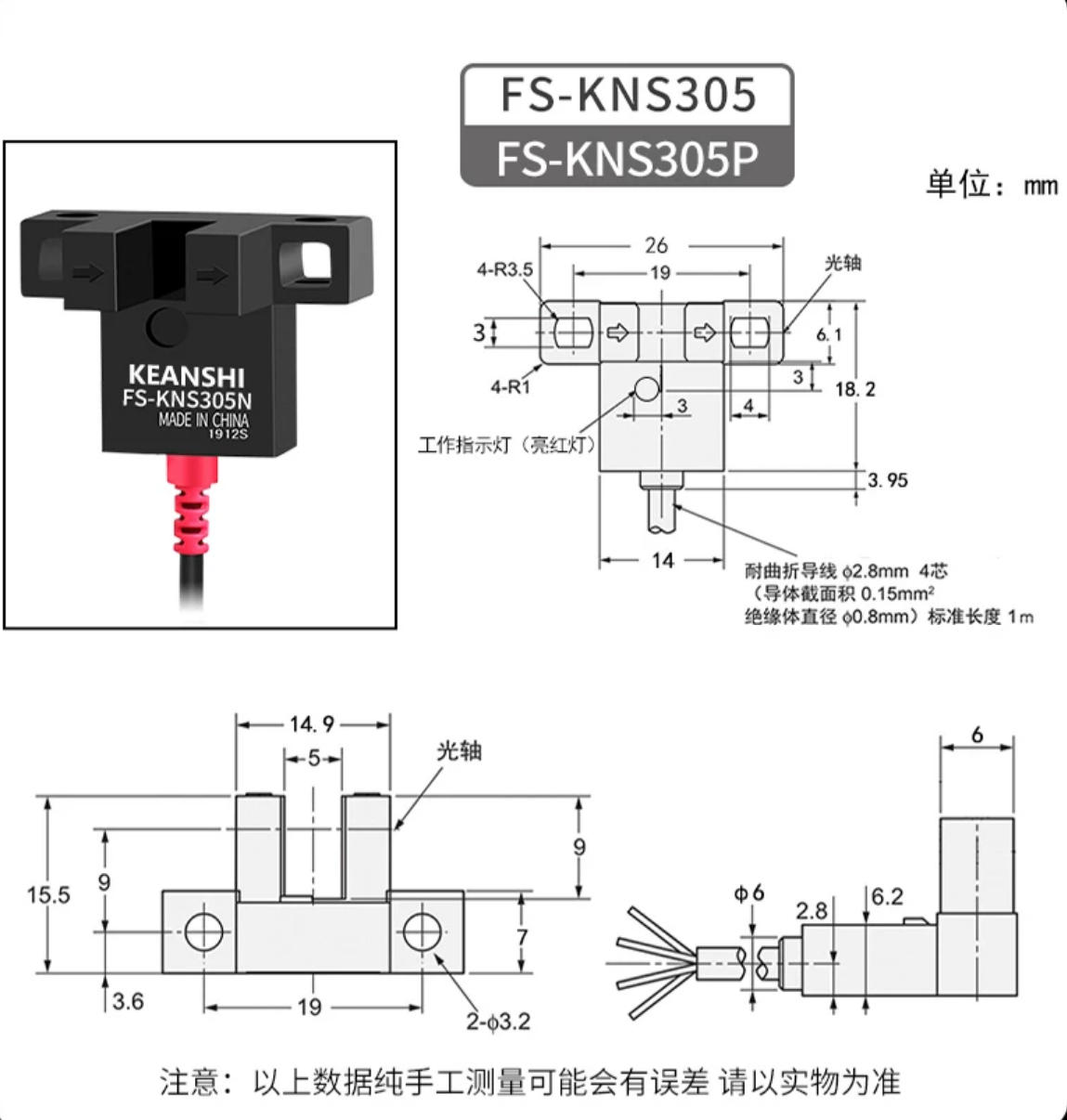

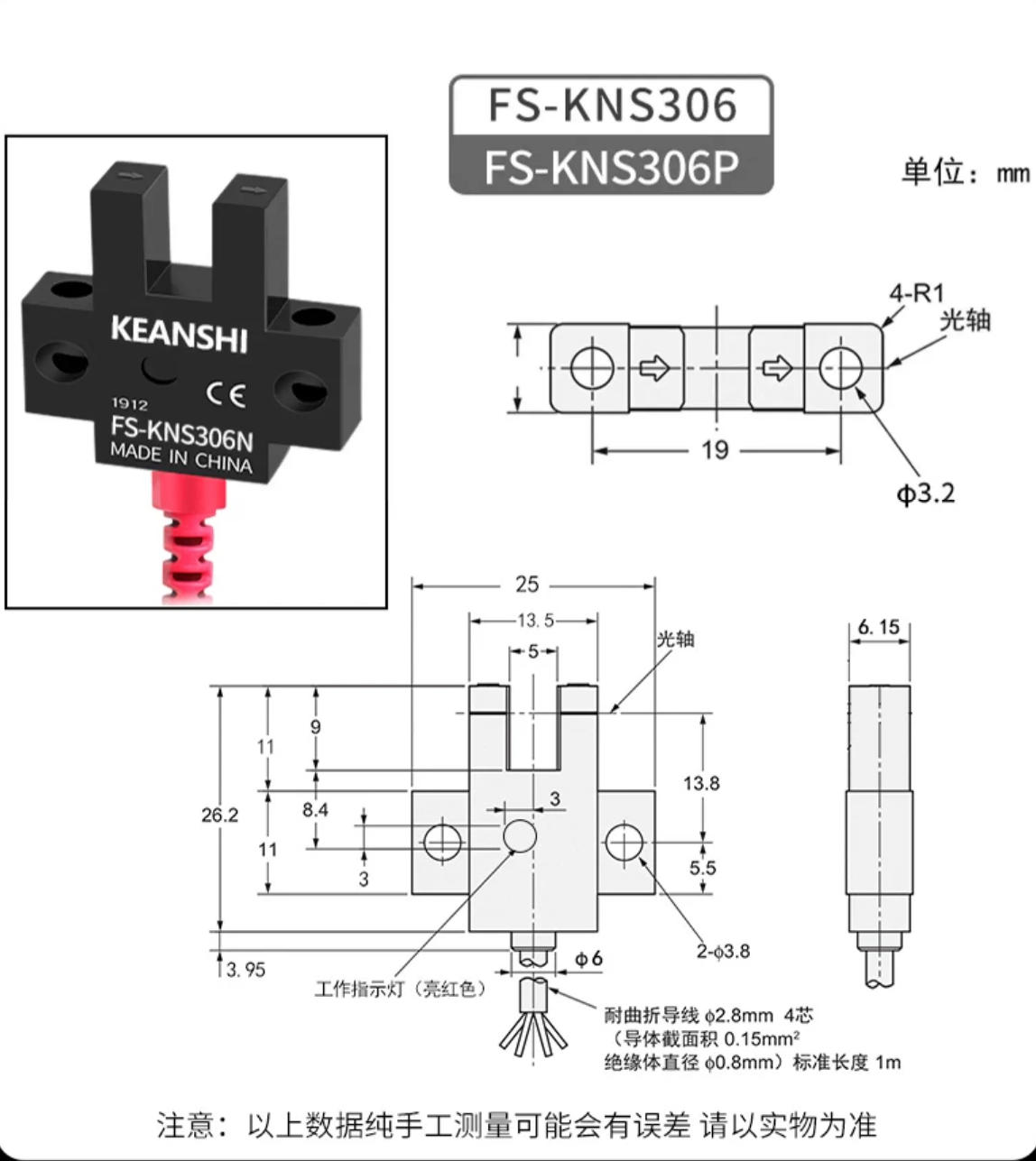

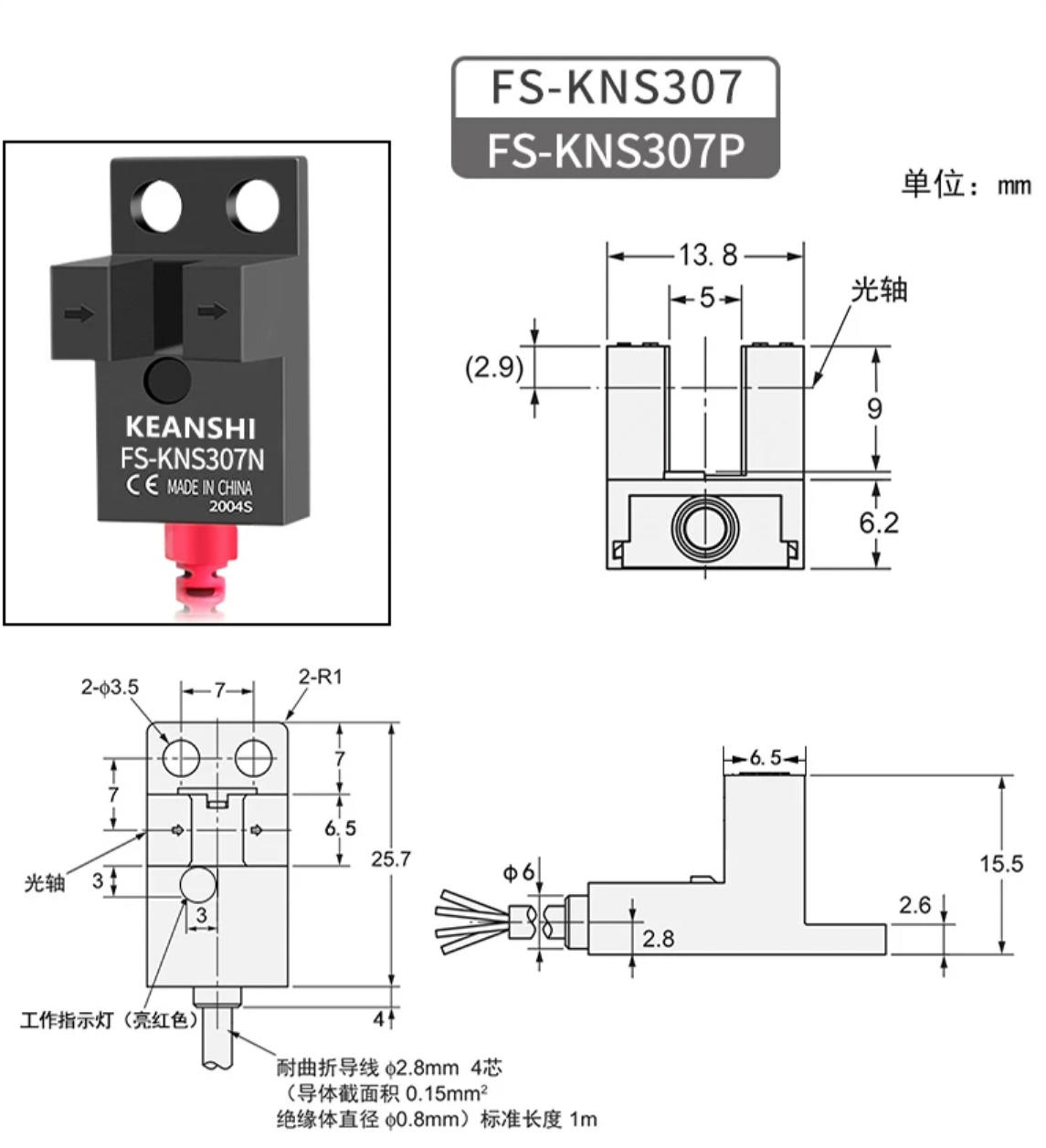

| FS-KN5300 / KN5305 | 微小 U 槽型 / NPN 输出 / 常开常闭 |
| FS-KN5302 / KN5304 | 微小 U 槽型 / PNP 输出 / 常开常闭 |
光学参数
| 光源 | 940nm GaN 红外发光二极管 |
| 槽宽 | 5mm（U 型槽） |
| 检测物体 | 5mm 以上不透明物体（挡片 / 工件） |
| 检测原理 | U 型槽两侧一发一收对射（固定光路） |
电气参数
| 工作电压 | DC 5-24V |

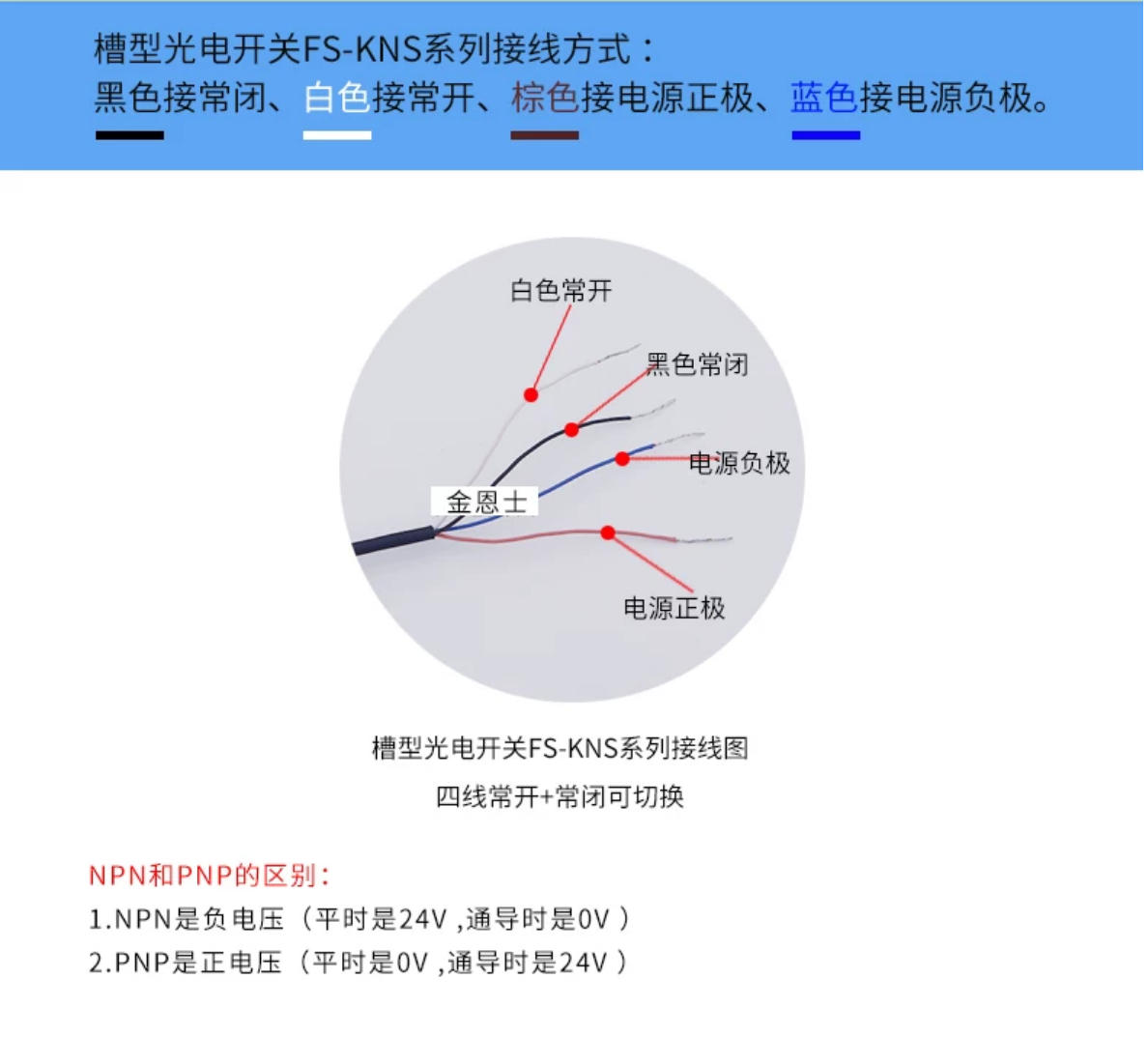

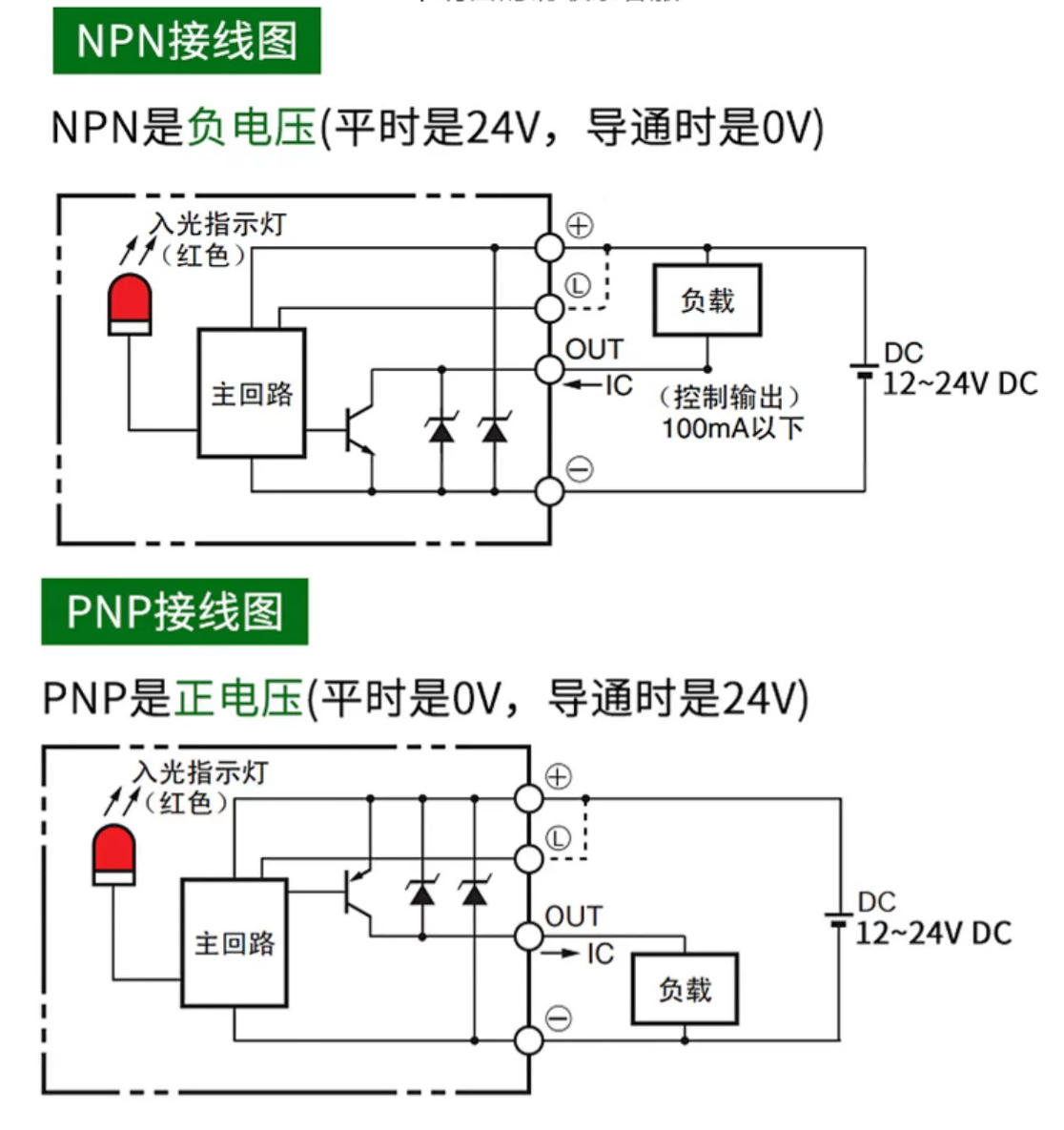

| 输出方式 | NPN / PNP，常开 / 常闭（部分型号 NO+NC 双输出） |
| 响应时间 | 0.5ms |
| 消耗电流 | 约 50mA |
| 保护功能 | 防短路保护 |
机械参数
| 外壳材质 | 工程塑料 |
| 防护等级 | IP67 |
| 状态指示 | 动作指示灯 |
环境参数
| 工作温度 | -25℃ ~ +55℃ |
连接 / 认证
| 连接方式 | 导线引出 / 部分型号插头式 |
| 产品认证 | CE、RoHS |
| 整机质保 | 1 年（自发货起算） |
U 槽型光电开关 典型应用行业
滑动导轨定位
直线导轨、滑台的限位与原点定位检测。
自动化机构限位
机构行程两端限位、原点检测，挡片进槽触发。
挡片计数
转盘 / 输送机构的挡片通过计数，0.5ms 高速响应。
转盘分度
分度转盘位置检测、工位定位确认。
丝杆 / 气缸到位
丝杆模组、气缸行程到位检测。
3C / 电子设备
3C 装配设备、检测仪器内部机构位置检测。
关于 U 槽型光电开关 的常见问题
U 槽型光电开关和普通对射光电开关有什么区别？
5mm 槽宽能检测什么？
U 槽型怎么实现限位 / 原点定位？

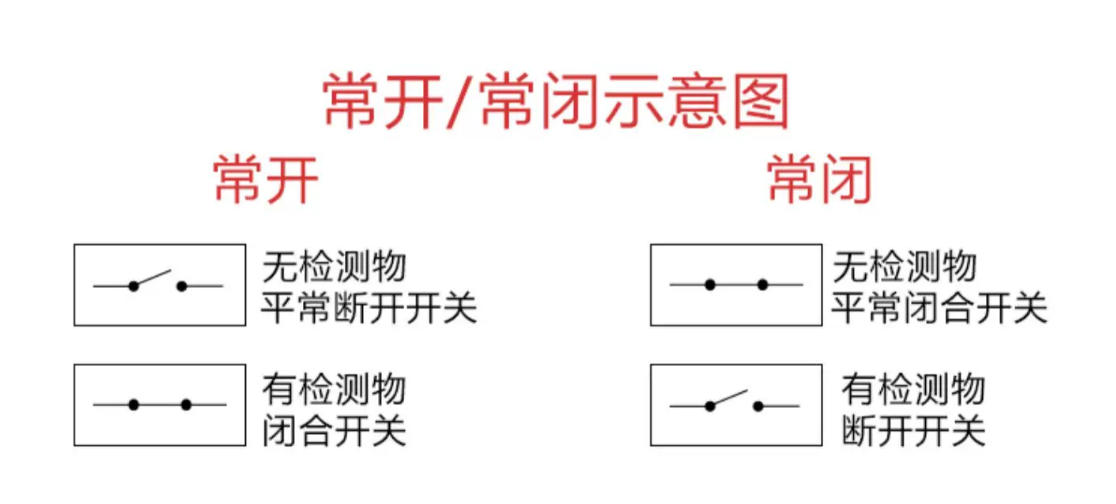

NO+NC 双输出有什么用？
U 槽型光电开关怎么选 NPN 还是 PNP？
同系列其他产品

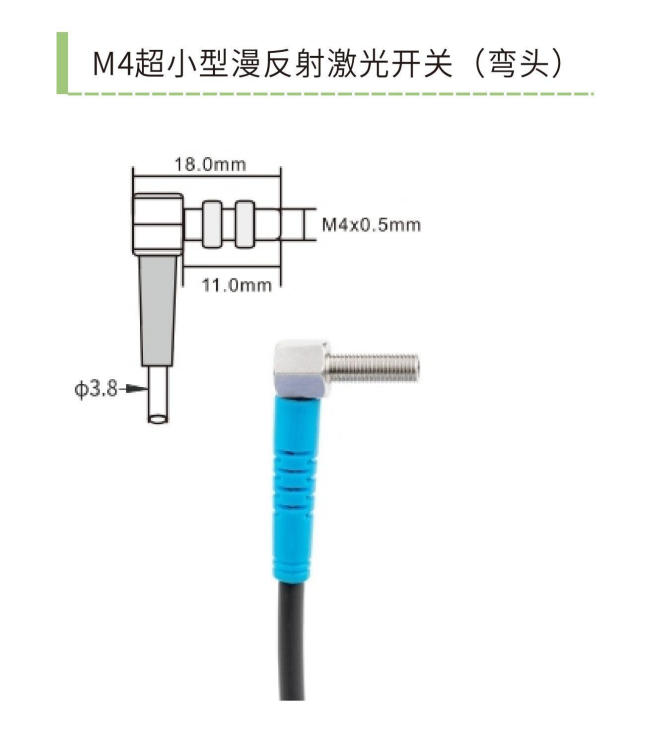

M3-M8 微型激光漫反射光电开关｜笔头型 + 圆柱型｜650nm 激光 · 检测 5-120mm 可调
M3 笔头型 + M3-M8 圆柱型 · 650nm 红激光 · 5-120mm 多档可调 · 1.5mm 光点 · IP65

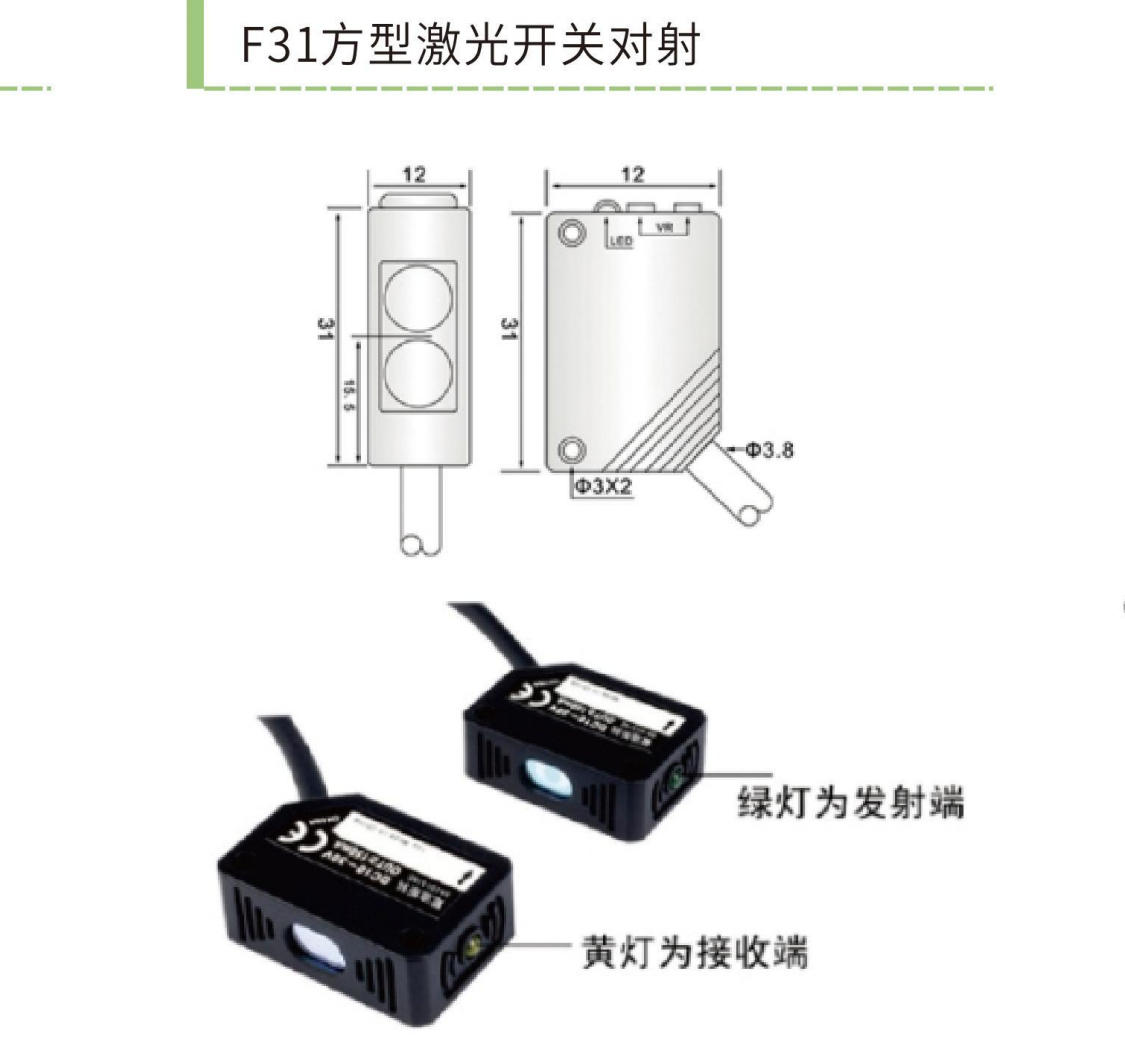

F31 方形激光光电开关｜漫反射 1-300mm 可调 + 对射 50m｜650nm 红激光 · NPN/PNP
