DQBT 超薄光同步安全光幕｜30×15mm 机身轻薄｜免接同步线
30×15mm 超薄机身 · 光同步免接同步线 · 10000Lux 抗扰 · IP65
| 工作原理 | 穿透式红外 LED + 光同步（无需接同步线） |
| 光轴间距 (K) | 10 / 20 / 40mm（3 档可选） |
| 光轴数 (N) | 4 ~ 72 轴 |
| 保护高度 | 按 H = (N−1) × K 灵活计算 |
| 保护距离 | 0.3-3m（标准），可选 0.3-6m |
| 响应时间 | ≤ 15ms |
DQBT 产品详解

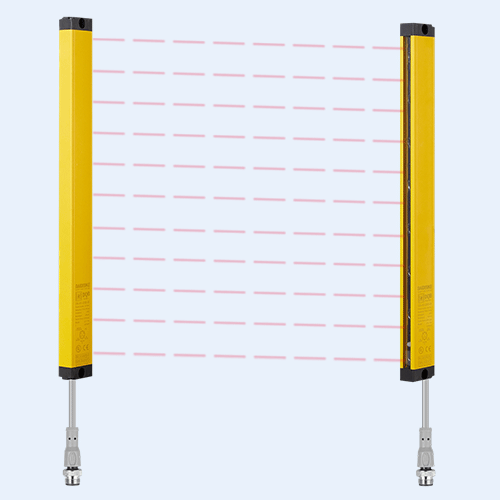

DQBT 是戴迪斯科 30×15mm 机身轻薄安全光幕的光同步加强版（DQB 是同款机身但为线同步）。DQBT 采用红外光同步技术——发射器与接收器之间无需接信号同步线，仅各自接通 DC 24V 电源即可自动同步，安装效率比传统线同步光幕提升 5 倍。戴迪光栅系列中，只有 MK / JER / DQBT 这三款是光同步免接同步线设计，其他所有型号（包括 DQC / DQE / DQA / DQT / DQT4 / DQB / DQZ / DD / DQR / DQS / DQV 等）都是线同步需要接同步线。DQBT 沿用 30×15mm 矩形机身（比常规 30×30mm 薄一半），10/20/40mm 分辨率全覆盖，0.3-3m 标准距离（可选 0.3-6m），≥10,000 Lux 抗强光，≤15ms 响应，IP65 防护。专为需要超薄安装空间 + 快速布线 + 紧凑型精密设备 + AGV / 机器人末端等场景设计。
为什么选择 DQBT
30×15mm 机身轻薄
矩形机身仅 30×15mm，比常规 30×30mm 薄一半，紧凑设备推荐。
光同步免接同步线
发射 / 接收器无需接信号同步线，单端 DC 24V 供电即可自动同步——戴迪光栅系列中仅 MK / JER / DQBT 三款光同步免布线，安装效率提升 5 倍。
对标 Type 4 / 加继电器达 PLe
技术参数对标 IEC 61496 Type 4。配合 DQSRN 安全继电器可达 PLe 等级。
3 档分辨率

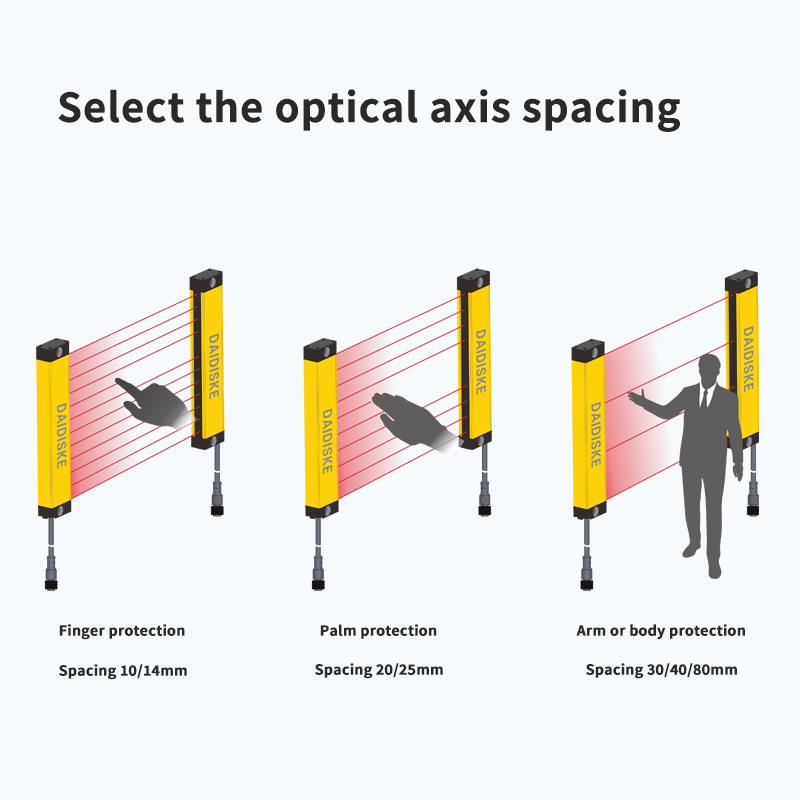

10mm 手指级 / 20mm 手掌级 / 40mm 手臂级，覆盖精密装配到一般工位防护。
≤15ms 响应
毫秒级响应，配合机床制动可在 100ms 内完全停机。
≥10,000 Lux 抗扰
调制 940nm 红外光，焊机弧光 / 阳光直射稳定工作。
支持内置简易控制器
可加配内置简易控制器集成基本互锁。
IP65 工业级防护
铝合金外壳 + PC 光学窗，耐振动、粉尘、油污。
DQBT 完整技术规格
所有参数均为出厂实测数据，可作为选型与采购参考。如需 PDF 完整规格书，请联系工程师索取。
光学参数
| 工作原理 | 穿透式红外 LED + 光同步（无需接同步线） |
| 光轴间距 (K) | 10 / 20 / 40mm（3 档可选） |
| 光轴数 (N) | 4 ~ 72 轴 |
| 保护高度 | 按 H = (N−1) × K 灵活计算 |
| 保护距离 | 0.3-3m（标准），可选 0.3-6m |
| 响应时间 | ≤ 15ms |
| 环境光抗扰 | ≥ 10,000 Lux |
| 同步方式 | 红外光同步（无需接同步线 · MK/JER/DQBT 是戴迪系列仅有的 3 款光同步免布线） |

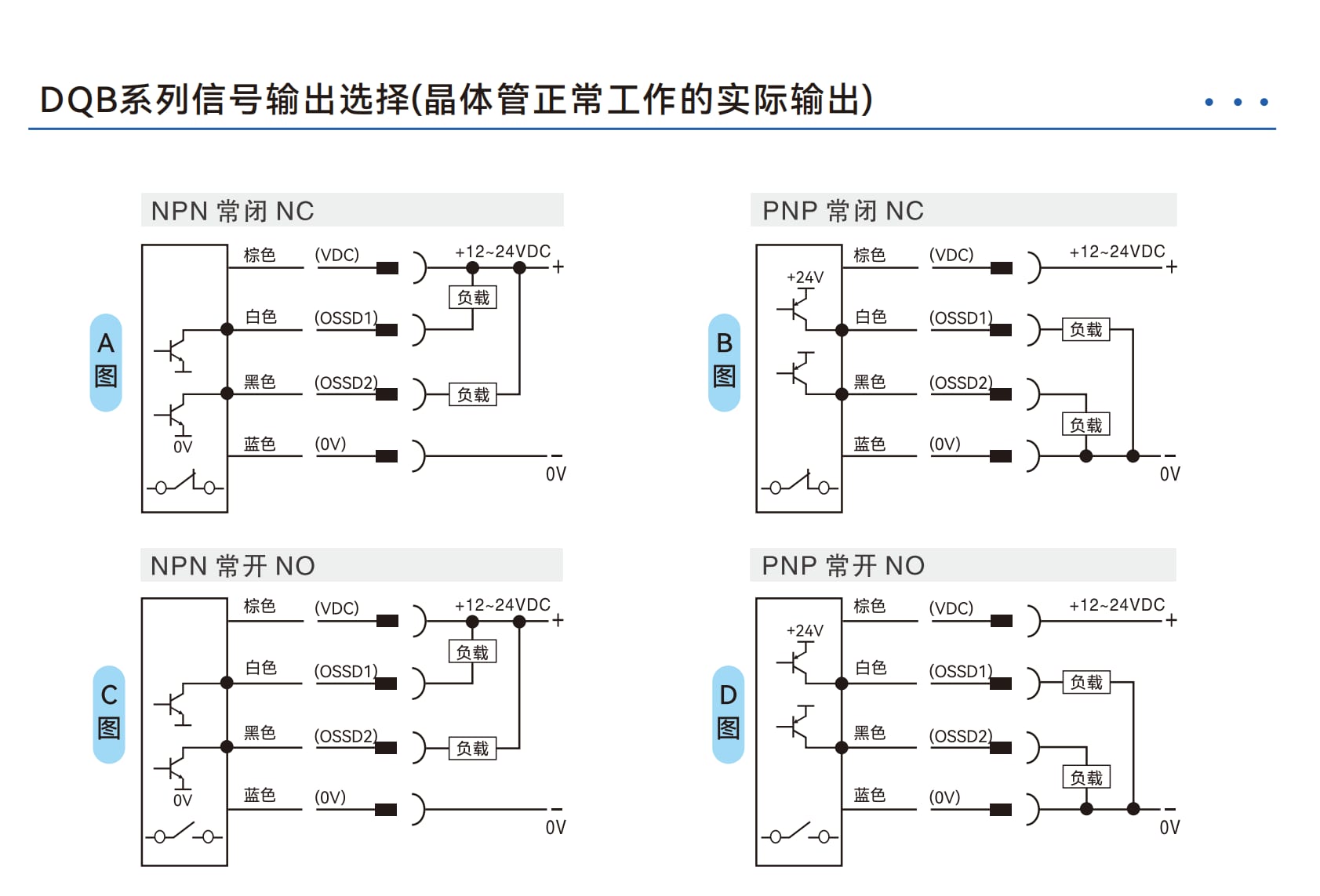

电气参数
| 供电 | DC 24V ±15% |
| 输出 | NPN / PNP NO/NC 可选 |

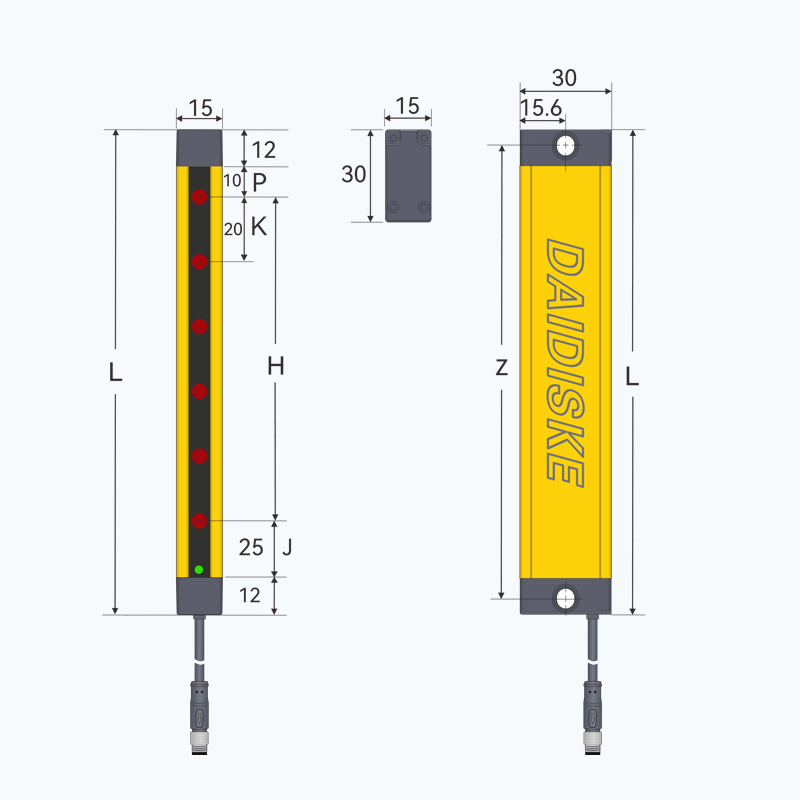

机械参数
| 机身截面 | 30 × 15mm（机身轻薄） |
| 防护等级 | IP65 |
| 工作温度 | -10°C ~ +50°C |
认证
| 标准 | GB/T 19436.2 / 对标 IEC 61496 Type 4 / ISO 13849 / 配合继电器达 PLe / SIL3 |

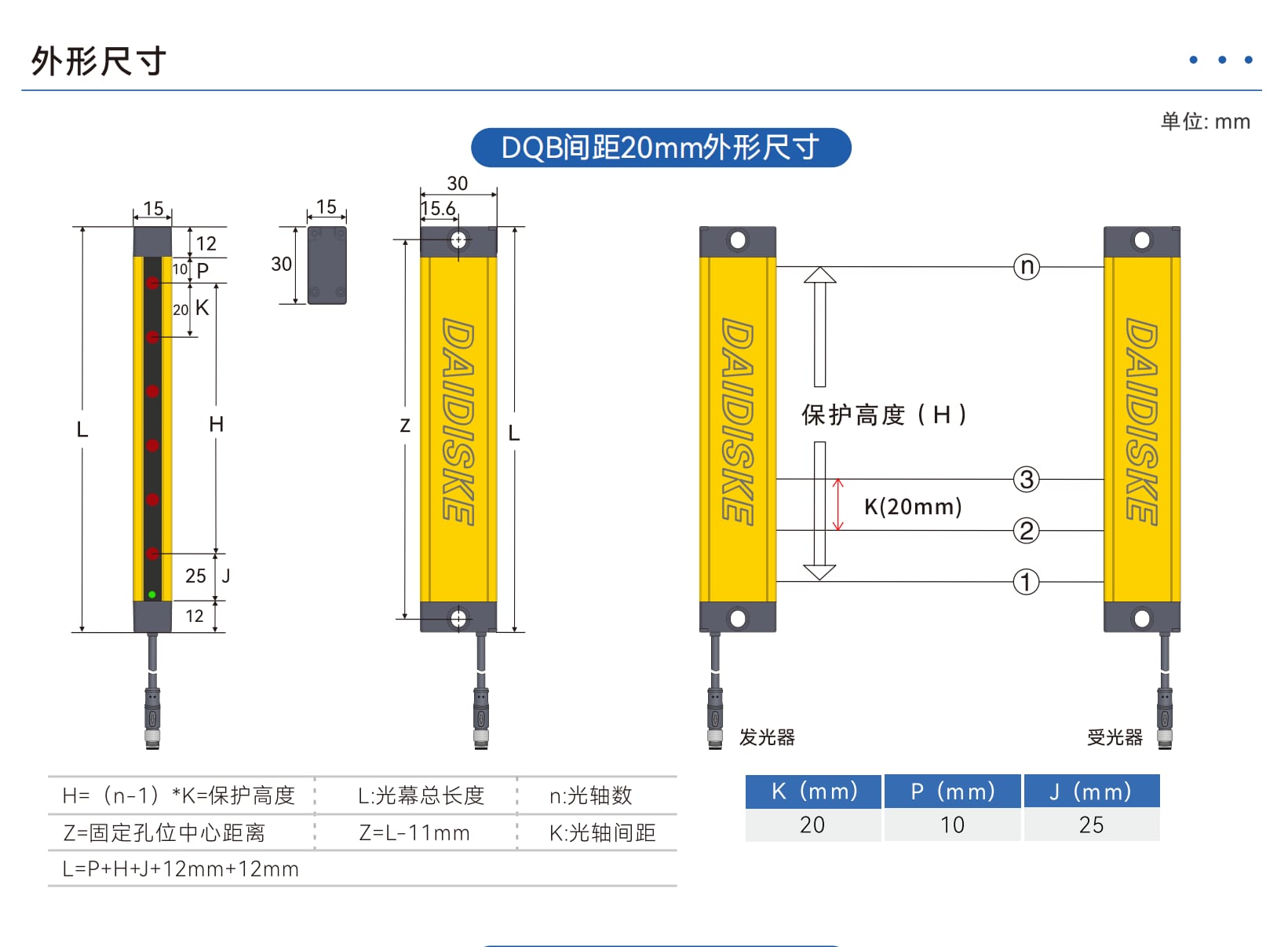

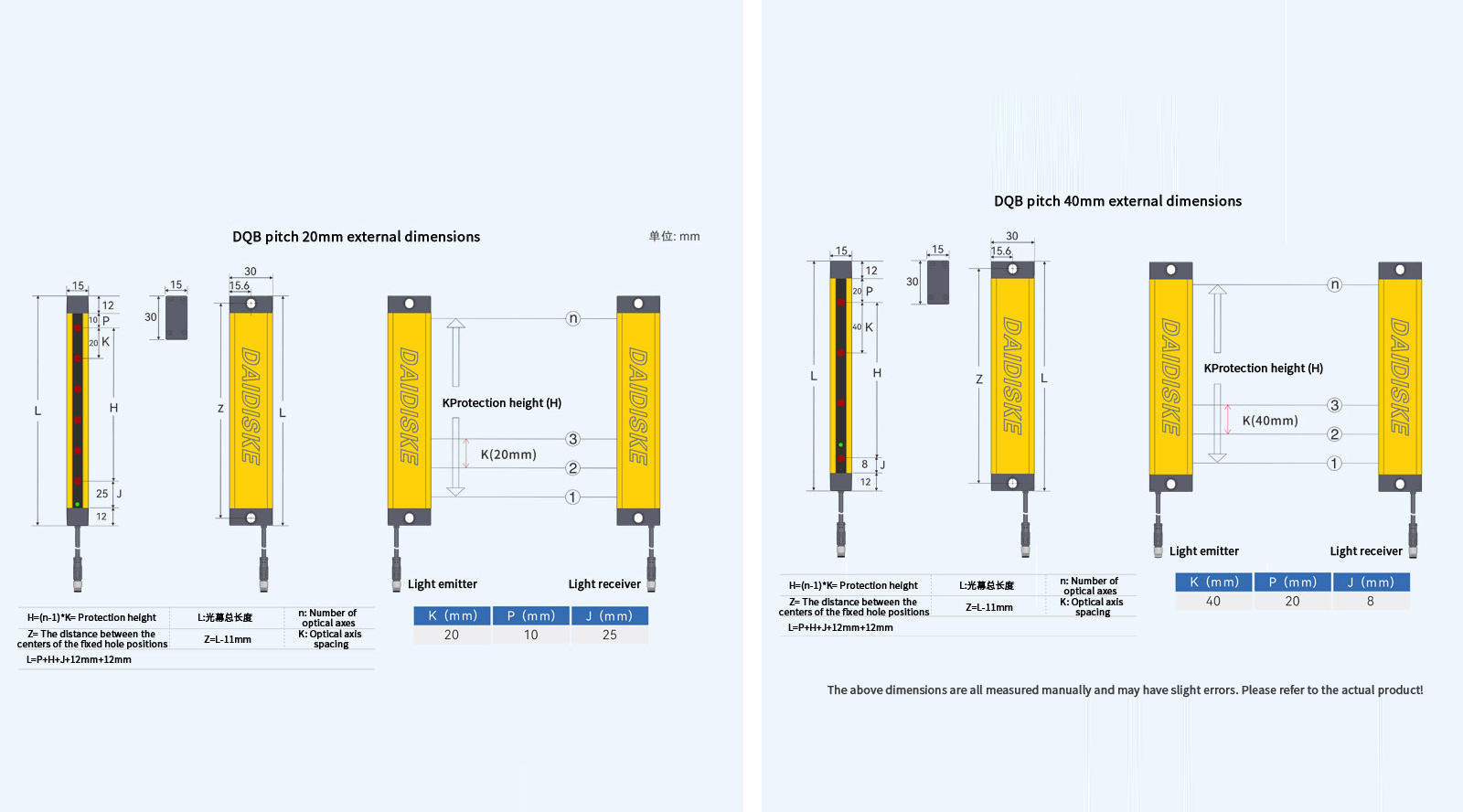

DQBT 全部型号规格表
严格照 2026 版戴迪光栅画册《DQBT 光同步系列规格一览表》（P73-74）列出全部 244 个标准型号，按光轴间距 K 分 3 档。DQBT 是超薄机身的光同步款——发射 / 接收之间无需信号同步线。保护高度 H = 光轴间距 K ×（光束数 n − 1）；光幕高度 l = H + 39（K=10）或 H + 49（K=20 / 40）。型号编码：DQBT{光束数}/{光轴间距}-{保护高度} + 输出代码，例 DQBT08/10-70。输出代码：A = NPN 常闭 NC、B = PNP 常闭 NC、C = NPN 常开 NO、D = PNP 常开 NO。检测距离默认 0.3-3m。
| 光束数 n | 保护高度 H (mm) | 光幕高度 l (mm) | 产品型号 | 输出代码 | 检测距离 |
|---|---|---|---|---|---|
| 8 | 70 | 109 | DQBT08/10-70 | A / B / C / D | 0.3-3m |
| 10 | 90 | 129 | DQBT10/10-90 | A / B / C / D | 0.3-3m |
| 12 | 110 | 149 | DQBT12/10-110 | A / B / C / D | 0.3-3m |
| 14 | 130 | 169 | DQBT14/10-130 | A / B / C / D | 0.3-3m |
| 16 | 150 | 189 | DQBT16/10-150 | A / B / C / D | 0.3-3m |
| 18 | 170 | 209 | DQBT18/10-170 | A / B / C / D | 0.3-3m |
| 20 | 190 | 229 | DQBT20/10-190 | A / B / C / D | 0.3-3m |
| 22 | 210 | 249 | DQBT22/10-210 | A / B / C / D | 0.3-3m |
| 24 | 230 | 269 | DQBT24/10-230 | A / B / C / D | 0.3-3m |
| 26 | 250 | 289 | DQBT26/10-250 | A / B / C / D | 0.3-3m |
| 28 | 270 | 309 | DQBT28/10-270 | A / B / C / D | 0.3-3m |
| 30 | 290 | 329 | DQBT30/10-290 | A / B / C / D | 0.3-3m |
| 32 | 310 | 349 | DQBT32/10-310 | A / B / C / D | 0.3-3m |
| 34 | 330 | 369 | DQBT34/10-330 | A / B / C / D | 0.3-3m |
| 36 | 350 | 389 | DQBT36/10-350 | A / B / C / D | 0.3-3m |
| 38 | 370 | 409 | DQBT38/10-370 | A / B / C / D | 0.3-3m |
| 40 | 390 | 429 | DQBT40/10-390 | A / B / C / D | 0.3-3m |
| 42 | 410 | 449 | DQBT42/10-410 | A / B / C / D | 0.3-3m |
| 44 | 430 | 469 | DQBT44/10-430 | A / B / C / D | 0.3-3m |
| 46 | 450 | 489 | DQBT46/10-450 | A / B / C / D | 0.3-3m |
| 48 | 470 | 509 | DQBT48/10-470 | A / B / C / D | 0.3-3m |
| 50 | 490 | 529 | DQBT50/10-490 | A / B / C / D | 0.3-3m |
| 52 | 510 | 549 | DQBT52/10-510 | A / B / C / D | 0.3-3m |
| 54 | 530 | 569 | DQBT54/10-530 | A / B / C / D | 0.3-3m |
| 56 | 550 | 589 | DQBT56/10-550 | A / B / C / D | 0.3-3m |
| 58 | 570 | 609 | DQBT58/10-570 | A / B / C / D | 0.3-3m |
| 60 | 590 | 629 | DQBT60/10-590 | A / B / C / D | 0.3-3m |
| 62 | 610 | 649 | DQBT62/10-610 | A / B / C / D | 0.3-3m |
| 64 | 630 | 669 | DQBT64/10-630 | A / B / C / D | 0.3-3m |
| 66 | 650 | 689 | DQBT66/10-650 | A / B / C / D | 0.3-3m |
| 68 | 670 | 709 | DQBT68/10-670 | A / B / C / D | 0.3-3m |
| 70 | 690 | 729 | DQBT70/10-690 | A / B / C / D | 0.3-3m |
| 72 | 710 | 749 | DQBT72/10-710 | A / B / C / D | 0.3-3m |
| 74 | 730 | 769 | DQBT74/10-730 | A / B / C / D | 0.3-3m |
| 76 | 750 | 789 | DQBT76/10-750 | A / B / C / D | 0.3-3m |
| 78 | 770 | 809 | DQBT78/10-770 | A / B / C / D | 0.3-3m |
| 80 | 790 | 829 | DQBT80/10-790 | A / B / C / D | 0.3-3m |
| 82 | 810 | 849 | DQBT82/10-810 | A / B / C / D | 0.3-3m |
| 84 | 830 | 869 | DQBT84/10-830 | A / B / C / D | 0.3-3m |
| 86 | 850 | 889 | DQBT86/10-850 | A / B / C / D | 0.3-3m |
| 88 | 870 | 909 | DQBT88/10-870 | A / B / C / D | 0.3-3m |
| 90 | 890 | 929 | DQBT90/10-890 | A / B / C / D | 0.3-3m |
| 92 | 910 | 949 | DQBT92/10-910 | A / B / C / D | 0.3-3m |
| 94 | 930 | 969 | DQBT94/10-930 | A / B / C / D | 0.3-3m |
| 96 | 950 | 989 | DQBT96/10-950 | A / B / C / D | 0.3-3m |
| 98 | 970 | 1009 | DQBT98/10-970 | A / B / C / D | 0.3-3m |
| 100 | 990 | 1029 | DQBT100/10-990 | A / B / C / D | 0.3-3m |
当前显示 K = 10 mm 共 47 个型号，表格内可上下滚动； 四档合计 244 个型号，点上方按钮可一次性导出全部。
DQBT 典型应用行业
紧凑型精密设备
空间受限的小型机床、组装机、检测设备，30×15mm 节省安装空间。
AGV / 移动机器人
AGV 末端、6 轴机器人小关节防护，光同步免布线特别适合可移动场景。
多套并联部署
立体仓库、传送带分区，光同步避免多套光幕信号线缠绕。
精密装配工位
需要 30×15mm 超薄机身 + 快速安装的精密装配场景。
DQBT 技术原理与工作机制
DQBT 采用穿透式红外 LED 和光同步技术，发射器与接收器对置，任一光轴被遮挡输出停机信号。无需接信号同步线，仅各自接 DC 24V 电源即可自动同步。保护高度 H=(N−1)×K（N 为光轴数 4~72 轴可选，K 为光轴间距 10/20/40mm 三档）。响应时间 ≤15ms，环境光抗扰能力 ≥10,000 Lux。对标 IEC 61496 Type 4，配合安全继电器可达 PL e 等级。

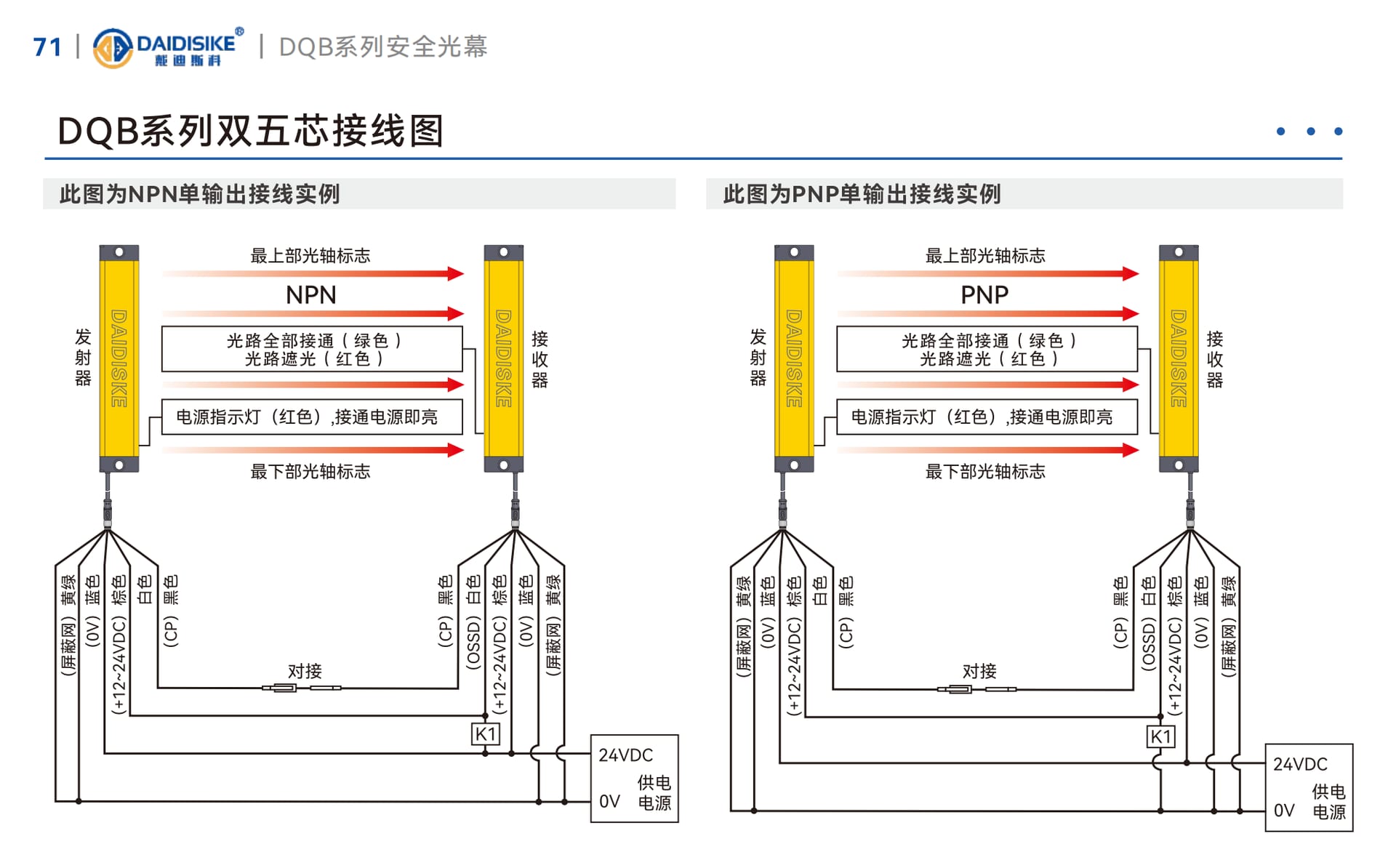

DQBT 安装指南
DQBT 发射器和接收器采用对置式安装，无需接同步信号线，仅需各自接 DC 24V±15% 电源即可自动同步。机身截面 30×15mm（比常规 30×30mm 薄一半），特别适合空间受限的紧凑型设备。保护距离 0.3-3m（标准），可选 0.3-6m 远距版本。输出可配置 NPN/PNP、NO/NC 组合，支持内置简易控制器集成基本互锁功能。IP65 防护，铝合金外壳配 PC 光学窗，工作温度 −10°C ~ +50°C。

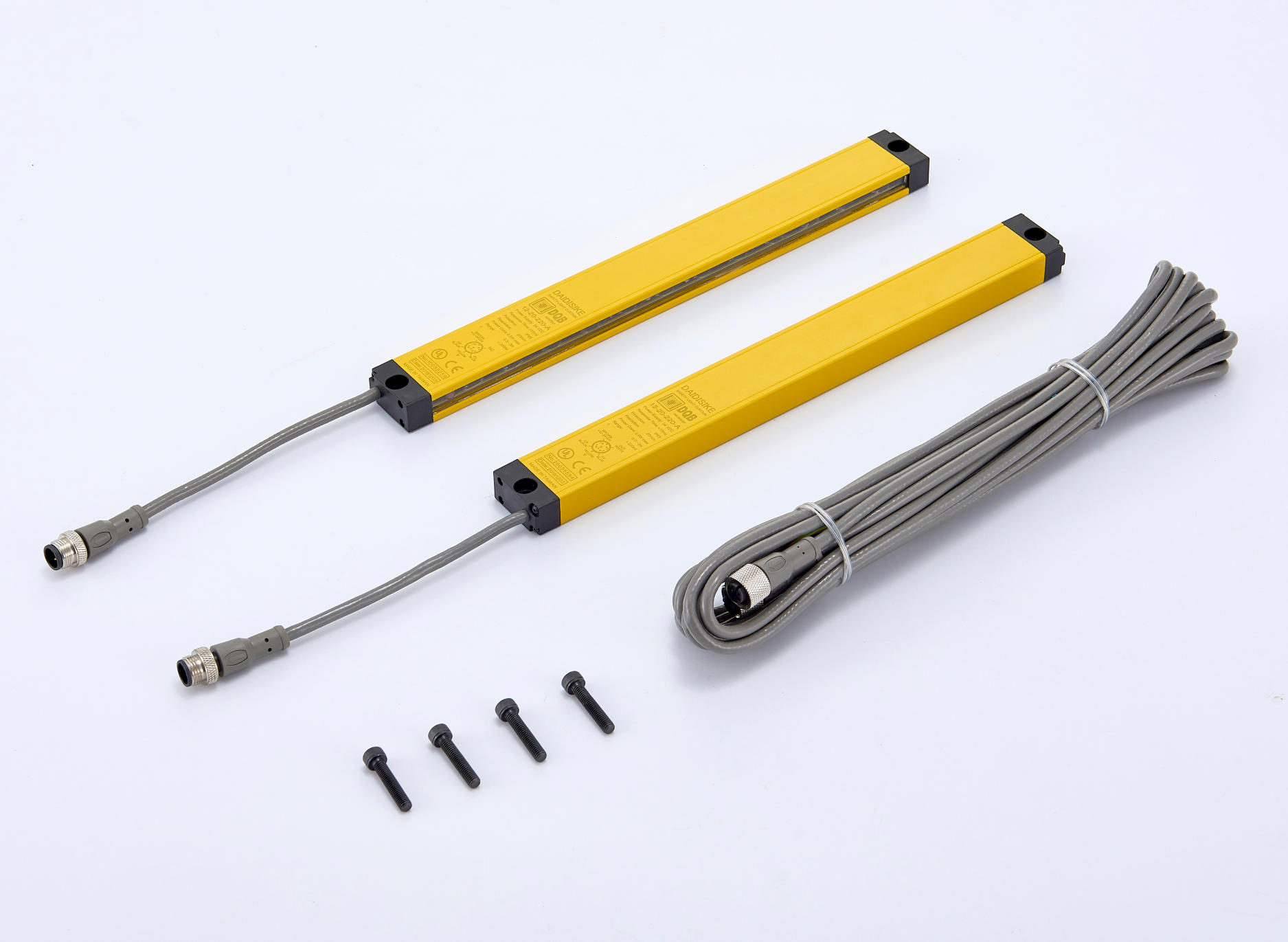

DQBT 标配与选配配件
关于 DQBT 的常见问题
由戴迪斯科 20 年行业工程师整理，覆盖选型、安装、应用、对比、合规等核心疑问
DQBT 与 DQB 怎么选？
戴迪光栅哪几款是光同步免接同步线？
同系列其他产品
选购 DQBT？
工程师为您专属选型
提供您的设备类型、防护尺寸、应用场景，我们的资深工程师将在 30 分钟内 响应，提供 DQBT 的专属选型方案、报价与库存信息。
